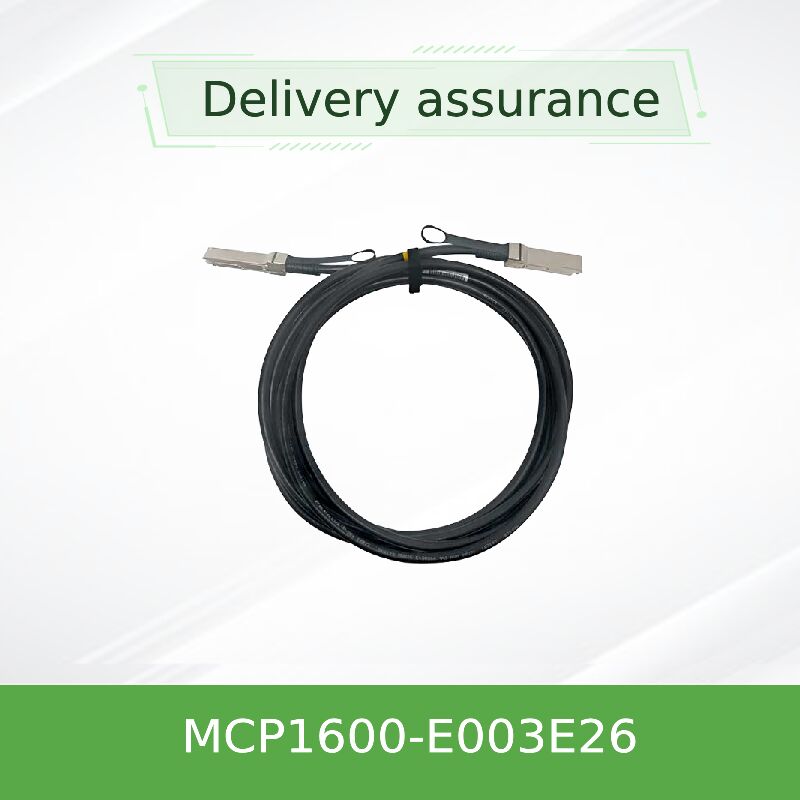

Cáp DAC thụ động NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 EDR InfiniBand dài 3m
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCP1600-E003E26 |
| Tài liệu: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Mellanox AOC Cáp | chiều dài cáp: | 3 mét |
| Tên: | Cáp Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH Cáp mạng Infiniband 3m 26AWG | Từ khóa: | Cáp Mellanox DAC |
Mô tả sản phẩm
Cáp đồng thụ động 3 mét hiệu quả về chi phí cung cấp thông lượng 100Gb / s cho các ứng dụng EDR InfiniBand và 100GbE, có tiêu thụ điện gần bằng không, độ trễ cực thấp,và tính toàn vẹn tín hiệu mạnh mẽ cho kết nối trung tâm dữ liệu tầm ngắn.
- 100Gb/s tổng băng thông trên 4 x 25Gb/s NRZ lanes mỗi hướng
- Độ dài 3 mét với các dây dẫn 26AWG, áo khoác LSZH màu đen
- Hỗ trợ InfiniBand EDR (100Gb / s) và 100 Gigabit Ethernet
- Năng lượng tiêu thụ gần bằng không (<0.1W) ∙ Bit Error Rate tốt hơn 1E-15
- Các yếu tố hình thức QSFP28 có thể cắm nóng, tuân thủ SFF-8665, tuân thủ RoHS
- 100Gb/s thông lượng:Bốn kênh NRZ 25Gb / s mỗi hướng, tổng cộng 100Gb / s full duplex.
- Thiết kế đồng thụ động:Không có các thành phần hoạt động chi phí thấp nhất, độ trễ bằng không, và hầu như không tiêu thụ năng lượng.
- 26AWG:Được tối ưu hóa cho tầm bắn 3 mét với sự toàn vẹn tín hiệu tuyệt vời.
- Giao thức không xác định:Hỗ trợ InfiniBand EDR và 100GbE với đàm phán tự động.
- Kiểm tra nghiêm ngặt:100% sản xuất được kiểm tra BER <1E-15 với hệ thống Mellanox.
MCP1600-E003E26 phù hợp vớiSFF-8665(QSFP28 điện) vàSFF-8636Nó sử dụng4x 25Gb/s NRZ điều chếtrên twinax cặp đồng.InfiniBand EDR(IBTA 1.3) và100GBASE-CR4Ethernet. EEPROM tích hợp cung cấp nhận dạng sản phẩm thông qua I2C. RoHS phù hợp với áo khoác LSZH.
Là một dây cáp đồng đính kèm trực tiếp thụ động,MCP1600-E003E26 dựa trên các cặp xoắn 26AWG chất lượng cao và khớp điện trở chính xác (100Ω chênh lệch) để truyền tín hiệu NRZ 25Gb / s lên đến 3 mét mà không cần khuếch đại hoạt độngXây dựng của cáp giảm thiểu lệch và crosstalk, trong khi EEPROM cung cấp thiết bị chủ với dữ liệu cấu hình (chiều dài, nhà cung cấp, gợi ý cân bằng).không trễ, gần không năng lượngliên kết lý tưởng cho các kết nối trong rack tầm ngắn.
- InfiniBand EDR Fabrics:Kết nối các công tắc QM8700 / QM8790 với các bộ điều hợp ConnectX-5/6 trong kệ.
- Mạng 100GbE:Liên kết Spektrum chuyển sang máy chủ hoặc các nút lưu trữ cách nhau tới 3m.
- Top-of-Rack đến máy chủ:Kết nối trong giá đỡ tầm ngắn với năng lượng và chi phí tối thiểu.
- Các nhóm lưu trữ:RDMA qua việc triển khai Ethernet hội tụ (RoCE) và NVMe-oF.
| Mô hình | Chiều dài | AWG | Tỷ lệ dữ liệu | Bộ kết nối | Sức mạnh | Chiều kính cáp |
|---|---|---|---|---|---|---|
| MCP1600-E003E26 | 3 m | 26 AWG | 100Gb/s (4x25G NRZ) | QSFP28 | < 0,1 W | 9.4 ± 0,4 mm |
| MCP1600-E002E30 | 2 m | 30 AWG | 100Gb/s | QSFP28 | < 0,1 W | 7.1 ± 0,35 mm |
| MCP1600-E005E26 | 5 m | 26 AWG | 100Gb/s | QSFP28 | < 0,1 W | 9.4 ± 0,4 mm |
Lưu ý: Nhiệt độ hoạt động từ 0 °C đến 70 °C, lưu trữ từ -40 °C đến 85 °C. Khoảng bán kính uốn cong đơn tối thiểu: 47 mm (5x đường kính). Khoảng bán kính uốn cong lặp lại / lắp ráp: 94 mm (10x đường kính).
- so với cáp quang hoạt động (AOC):Chi phí thấp hơn đáng kể, tiêu thụ năng lượng bằng không, và không cần làm sạch.
- so với Active Copper (ACC):Chi phí thấp hơn và không có năng lượng Ước tính cho những khoảng cách rất ngắn ≤3m.
- Chứng minh độ tin cậy:BER tốt hơn 1E-15 với hệ thống Mellanox đảm bảo truyền không có lỗi.
- Mỏng hơn 26AWG:Tính toàn vẹn tín hiệu tốt hơn ở 3m so với cáp 30AWG.
Chúng tôi cung cấp tư vấn kỹ thuật 24/7, dịch vụ RMA và hỗ trợ thiết kế cơ sở hạ tầng cáp. Mỗi MCP1600-E003E26 được hỗ trợ bởi bảo hành phần cứng hạn chế 1 năm và 100% thử nghiệm nhà máy.Sưu trữ của chúng tôi đảm bảo giao hàng cùng ngày cho các mặt hàng trong kho. Hỗ trợ trước bán hàng để xác minh khả năng tương thích với các bộ chuyển đổi ConnectX và chuyển đổi lượng tử có sẵn.
Q: Cáp này có tương thích với bộ điều hợp ConnectX-5 và ConnectX-6 không?
A:Vâng, nó hoàn toàn tương thích với các bộ chuyển đổi ConnectX-5 (EDR) và ConnectX-6 (EDR/HDR100).
Q: Tôi có thể sử dụng DAC này cho các ứng dụng 100GbE?
A:Vâng, nó hỗ trợ 100GBASE-CR4 Ethernet cũng như InfiniBand EDR.
Hỏi: Khoảng bán kính uốn cong tối thiểu để lắp đặt là bao nhiêu?
A:Đối với đường cong đơn (rất xa từ đầu nối), tối thiểu là 47mm (5x đường kính). Đối với đường cong lặp lại hoặc lắp ráp gần đầu nối, duy trì 94mm (10x đường kính).
Hỏi: Nó có yêu cầu bất kỳ cấu hình nào không?
A:EEPROM cung cấp nhận dạng, và máy chủ tự động thiết lập liên kết.
Q: Chi tiêu điện là bao nhiêu?
A:Gần không (< 0,1W) vì không có thành phần hoạt động.
- Độ nhạy của ESD:Sử dụng dây đeo cổ tay nối đất khi chèn vào lồng QSFP.
- Phân tích uốn cong:Không vượt quá bán kính uốn cong tối thiểu (47mm đơn, 94mm lặp lại).
- Nhiệt độ hoạt động:Đảm bảo nhiệt độ xung quanh trong phạm vi 0 °C ∼ 70 °C.
- Lưu trữ:Lưu trữ trong môi trường sạch, khô từ -40°C đến 85°C.
- Hoàn hợp:Xác minh loại kết nối (QSFP28) phù hợp với thiết bị của bạn.
