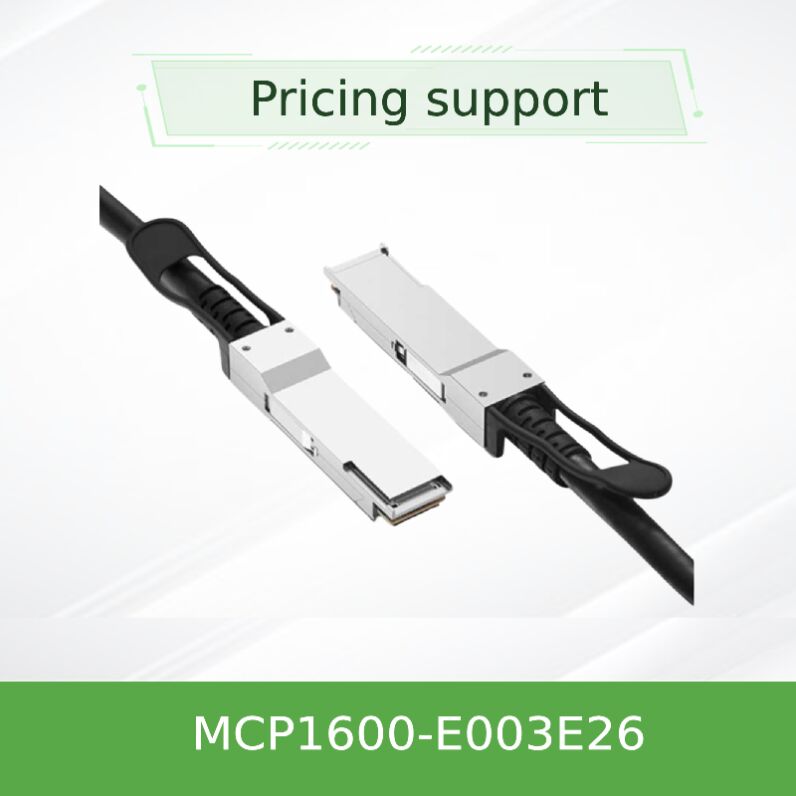

NVIDIA Mellanox MCP1600-E003E26 100Gb / s QSFP28 Cáp đồng đính kèm trực tiếp thụ động 3m, EDR InfiniBand, độ trễ thấp, năng lượng gần bằng không cho kết nối giữa trung tâm dữ liệu

Cáp đồng thụ động dài 3 mét, hiệu quả về chi phí, cung cấp thông lượng 100Gb/s cho các ứng dụng EDR InfiniBand và 100GbE — với mức tiêu thụ điện năng gần bằng không, độ trễ cực thấp và tính toàn vẹn tín hiệu mạnh mẽ cho kết nối trung tâm dữ liệu tầm ngắn.

• Băng thông tổng hợp 100Gb/s trên 4 làn NRZ 25Gb/s mỗi chiều
• Chiều dài 3 mét với dây dẫn 26AWG, vỏ LSZH màu đen
• Hỗ trợ InfiniBand EDR (100Gb/s) và Ethernet 100 Gigabit
• Tiêu thụ điện năng gần bằng không (<0,1W) | Tỷ lệ lỗi bit tốt hơn 1E-15
• Yếu tố dạng QSFP28 có thể cắm nóng, tuân thủ SFF-8665, tuân thủ RoHS

• Thông lượng 100Gb/s: Bốn kênh NRZ 25Gb/s mỗi chiều, tổng cộng 100Gb/s song công hoàn toàn.
• Thiết kế đồng thụ động: Không có thành phần chủ động — chi phí thấp nhất, độ trễ bằng không và tiêu thụ điện năng gần như bằng không.
• Dây dẫn 26AWG: Tối ưu hóa cho phạm vi 3 mét với tính toàn vẹn tín hiệu tuyệt vời.
• Không phụ thuộc giao thức: Hỗ trợ InfiniBand EDR và 100GbE với tự động đàm phán.
• Kiểm tra nghiêm ngặt: 100% kiểm tra sản xuất cho BER <1E-15 với hệ thống Mellanox.

MCP1600-E003E26 tuân thủ SFF-8665 (điện QSFP28) và SFF-8636 (giao diện quản lý). Nó sử dụng điều chế NRZ 4x 25Gb/s qua các cặp đồng twinax. Hỗ trợ InfiniBand EDR (IBTA 1.3) và 100GBASE-CR4 Ethernet. EEPROM tích hợp cung cấp nhận dạng sản phẩm qua I²C. Tuân thủ RoHS với vỏ LSZH.

Là một cáp đồng thụ động gắn trực tiếp, MCP1600-E003E26 dựa vào các cặp xoắn 26AWG chất lượng cao và khớp trở kháng chính xác (100Ω vi sai) để truyền tín hiệu NRZ 25Gb/s lên đến 3 mét mà không cần khuếch đại chủ động. Cấu trúc cáp giảm thiểu độ lệch và nhiễu xuyên âm, trong khi EEPROM cung cấp cho các thiết bị máy chủ dữ liệu cấu hình (chiều dài, nhà cung cấp, gợi ý cân bằng). Kết quả là một liên kết độ trễ bằng không, năng lượng gần bằng không lý tưởng cho các kết nối trong rack tầm ngắn.

• Mạng InfiniBand EDR: Kết nối các switch QM8700/QM8790 với bộ điều hợp ConnectX-5/6 trong các rack.
• Mạng 100GbE: Liên kết các switch Spectrum với máy chủ hoặc nút lưu trữ cách nhau tối đa 3m.
• Từ đỉnh rack đến máy chủ: Kết nối trong rack tầm ngắn với mức tiêu thụ điện năng và chi phí tối thiểu.
• Cụm lưu trữ: Triển khai RDMA qua Ethernet hợp nhất (RoCE) và NVMe-oF.

Lưu ý: Nhiệt độ hoạt động 0°C đến 70°C, lưu trữ -40°C đến 85°C. Bán kính uốn cong đơn tối thiểu: 47mm (5x đường kính). Bán kính uốn cong lặp lại/lắp ráp: 94mm (10x đường kính).

• So với cáp quang chủ động (AOC): Chi phí thấp hơn đáng kể, tiêu thụ điện năng bằng không và không cần vệ sinh.
• So với cáp đồng chủ động (ACC): Chi phí thấp hơn và tiêu thụ điện năng bằng không — lý tưởng cho các khoảng cách rất ngắn ≤3m.
• Độ tin cậy đã được chứng minh: BER tốt hơn 1E-15 với hệ thống Mellanox đảm bảo truyền dẫn không lỗi.
• 26AWG dày hơn: Tính toàn vẹn tín hiệu tốt hơn ở 3m so với cáp 30AWG.

Chúng tôi cung cấp tư vấn kỹ thuật 24/7, dịch vụ RMA và hỗ trợ thiết kế cơ sở hạ tầng cáp. Mỗi MCP1600-E003E26 được bảo hành phần cứng giới hạn 1 năm và kiểm tra nhà máy 100%. Hàng tồn kho của chúng tôi đảm bảo giao hàng trong ngày đối với các mặt hàng có sẵn. Hỗ trợ trước bán hàng để xác minh khả năng tương thích với bộ điều hợp ConnectX và switch Quantum có sẵn.

A: Có, nó hoàn toàn tương thích với bộ điều hợp ConnectX-5 (EDR) và ConnectX-6 (EDR/HDR100).

A: Có, nó hỗ trợ Ethernet 100GBASE-CR4 cũng như InfiniBand EDR.

A: Đối với một lần uốn cong (xa đầu nối), tối thiểu là 47mm (5x đường kính). Đối với uốn cong lặp lại hoặc lắp ráp gần đầu nối, hãy giữ 94mm (10x đường kính).

A: Không, nó là plug-and-play. EEPROM cung cấp nhận dạng và máy chủ tự động thiết lập liên kết.

A: Gần bằng không (<0,1W) vì không có thành phần chủ động.

• Nhạy cảm với ESD: Sử dụng dây đeo cổ tay nối đất khi lắp vào lồng QSFP. Đầu nối được vận chuyển kèm theo nắp bảo vệ — chỉ tháo ngay trước khi lắp đặt.
• Bán kính uốn cong: Không vượt quá bán kính uốn cong tối thiểu (47mm đơn, 94mm lặp lại). Tránh uốn cong sắc nét gần đầu nối.
• Nhiệt độ hoạt động: Đảm bảo nhiệt độ môi trường xung quanh trong khoảng 0°C–70°C.
• Lưu trữ: Bảo quản trong môi trường sạch sẽ, khô ráo từ -40°C đến 85°C.
• Khả năng tương thích: Xác minh loại đầu nối (QSFP28) khớp với thiết bị của bạn.
