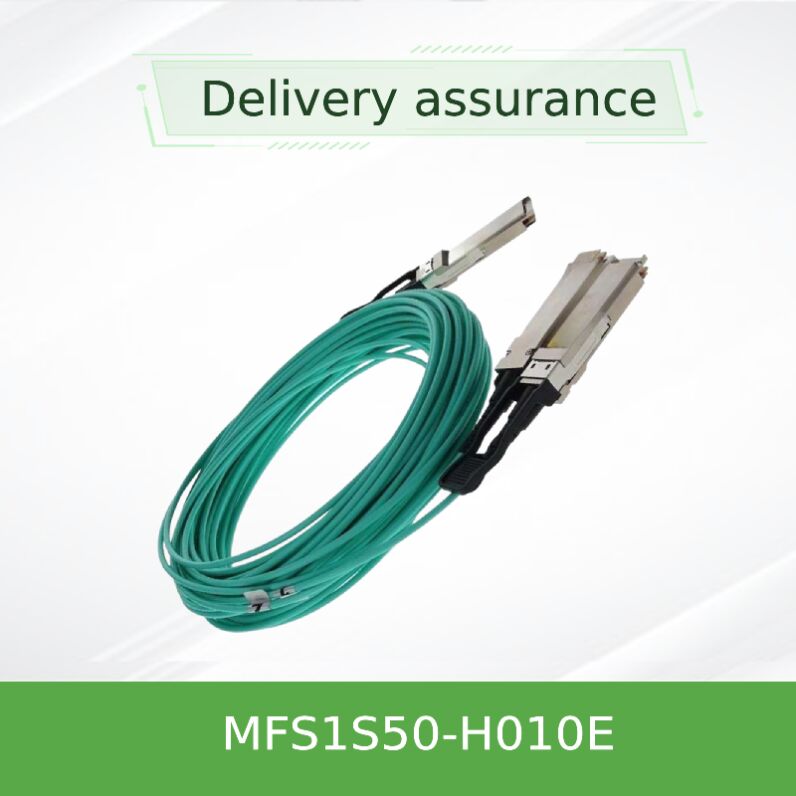

Cáp tách quang chủ động NVIDIA Mellanox MFS1S50-H010E 200Gb/s sang 2x100Gb/s QSFP56 AOC dài 10m

Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.

• Kiến trúc đột phá 200Gb/s đến 2x100Gb/s (4x50G PAM4 đến 2x2x50G)
• Độ dài 10 mét với sợi multimode aqua, áo khoác được xếp hạng LSZH
• Hỗ trợ InfiniBand HDR (200G) đến HDR100 (100G) và 200GbE đến 100GbE
• Phạm vi đầu ra Rx có thể lập trình được và nhấn mạnh trước.
• Các đầu nối QSFP56 có thể cắm nóng, phù hợp với SFF-8665, 4.5W (200G cuối) / 3.0W (100G cuối)

• Kiến trúc Breakout:Một đầu QSFP56 200Gb / s chia thành hai đầu QSFP56 100Gb / s Ưu điểm cho kết nối chuyển sang máy chủ.
• Công nghệ VCSEL:Các laser phát ra bề mặt hố thẳng đứng cho truyền đa phương thức đáng tin cậy, chi phí thấp trên 10m.
• Hỗ trợ tốc độ dữ liệu kép:200G HDR đến 2x100G HDR100 (InfiniBand) hoặc 200GbE đến 2x100GbE.
• Theo dõi chẩn đoán kỹ thuật số (DDM):Giám sát thời gian thực của sức mạnh quang học, nhiệt độ, điện áp và dòng bias mỗi làn đường.
• Tiêu thụ năng lượng thấp:4.5W điển hình ở đầu 200G, 3.0W mỗi đầu 100G.

MFS1S50-H010E phù hợp vớiSFF-8665(QSFP56 điện) vàSFF-8636Nó sử dụngPhương pháp điều chế PAM4 4x 50Gb/strên đầu 200G, phân chia thành 2x2x50G PAM4 trên hai đầu 100G.InfiniBand HDR/HDR100(IBTA 1.5) và200GBASE-SR4 / 100GBASE-SR2Ethernet tích hợpCDR (Clock và Data Recovery)mỗi làn với tốc độ chọn cho 25.78125 GBd NRZ hoặc 26.5625 GBd PAM4.

MFS1S50-H010E chuyển đổi tín hiệu PAM4 điện 50Gb / s từ cổng máy chủ 200G thành tín hiệu quang sử dụng bốn laser VCSEL.Bốn làn đường quang được chia thành hai nhóm mỗi làn hai., được chuyển đến hai đầu nối 100G QSFP56 riêng biệt. Ở mỗi đầu 100G, máy dò quang chuyển đổi tín hiệu quang học trở lại điện.Thời gian CDRChẩn đoán kỹ thuật số liên tục theo dõi tình trạng liên kết, cung cấp phản hồi thời gian thực thông qua giao diện I2C.

• Kết nối chuyển sang máy chủ:Kết nối cổng chuyển đổi 200G QM8700 với hai bộ điều hợp 100G ConnectX-6/7.
• 200GbE đến 100GbE Break:Kết nối một bộ chuyển đổi quang phổ 200G với hai máy chủ 100G hoặc các nút lưu trữ.
• Fan-Out trên giá:Sử dụng hiệu quả các cổng chuyển mạch mật độ cao cho cơ sở hạ tầng tốc độ hỗn hợp.
• HDR100 Cluster:Xây dựng các loại vải HDR100 hiệu quả về chi phí bằng cách sử dụng các công tắc HDR với các cáp thắt.

Lưu ý: Nhiệt độ hoạt động từ 0 °C đến 70 °C, lưu trữ từ -40 °C đến 85 °C. Khoảng bán kính uốn cong tối thiểu 30mm. Lượng cuối 100G: 3.0W điển hình.

• vs. Passive Copper Splitter:Lên dài hơn (10m) với trọng lượng thấp hơn, lưu lượng không khí tốt hơn và miễn dịch EMI hoàn toàn.
• so với các AOC riêng biệt:Cáp đơn giảm chi phí và đơn giản hóa quản lý cáp cho các ứng dụng fan-out.
• Chế độ kiểm tra tích hợp:Cải thiện chất lượng tín hiệu và hiệu suất jitter qua khoảng cách.
• Hỗ trợ DDM đầy đủ:Theo dõi điện năng quang học và nhiệt độ theo cổng trong thời gian thực để bảo trì chủ động.
• Tối ưu hóa HDR100:Hoàn hảo cho việc xây dựng các loại vải 100G hiệu quả chi phí bằng cách sử dụng các cổng chuyển đổi 200G.

Chúng tôi cung cấp tư vấn kỹ thuật 24/7, dịch vụ RMA và hỗ trợ thiết kế cơ sở hạ tầng cáp. Mỗi MFS1S50-H010E được hỗ trợ bởi bảo hành 1 năm và 100% thử nghiệm nhà máy.Chiều dài tùy chỉnh có sẵn cho đơn đặt hàng theo khối lượng. Danh sách của chúng tôi đảm bảo giao hàng cùng ngày cho các mặt hàng trong kho. Hỗ trợ trước bán hàng để xác minh tính tương thích của máy thu và tính toán ngân sách liên kết có sẵn.

A:Vâng, nó được thiết kế chính xác cho trường hợp sử dụng đó~ Chuyển HDR 200G sang hai bộ chuyển đổi HDR100.

A:Có, nó hỗ trợ cả 200GbE/100GbE và InfiniBand HDR / HDR100 giao thức.

A:Mỗi đầu 100G tiêu thụ khoảng 3.0W điển hình, tối đa 3.5W.

A:Cả hai đầu 100G phải được kết nối với các cổng hợp lệ để hoạt động đúng cách; cáp không được thiết kế để sử dụng ở một đầu.

A:Phân tích uốn cong tối thiểu là 30mm. Tránh uốn cong sắc để duy trì sự toàn vẹn của tín hiệu.

• Độ nhạy của ESD:Sử dụng dây đeo cổ tay nối đất khi chèn vào lồng QSFP.
• Làm sạch trước khi sử dụng:Luôn luôn làm sạch các đầu nối quang học bằng các công cụ làm sạch một nhấp chuột thích hợp trước khi chèn
• Phân tích uốn cong:Không vượt quá bán kính uốn cong 30 mm; tránh căng trên các đầu nối.
• Nhiệt độ hoạt động:Đảm bảo nhiệt độ xung quanh trong phạm vi 0 °C ∼ 70 °C.
• Lưu trữ:Lưu trữ trong môi trường sạch, khô từ -40°C đến 85°C.
