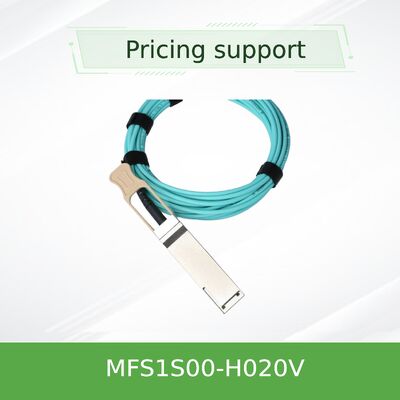

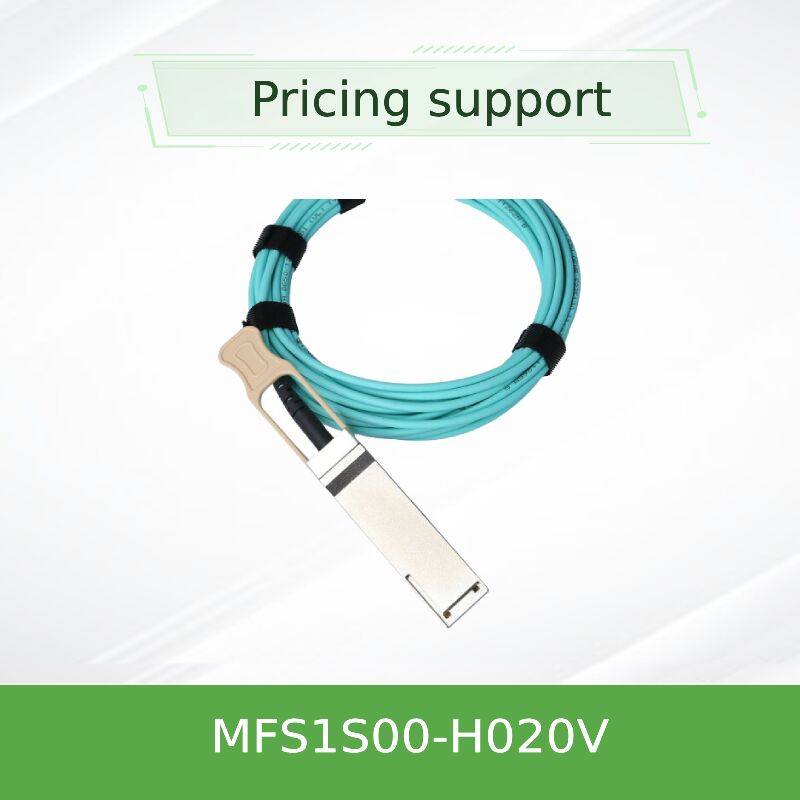

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 Cáp quang hoạt động 20m AOC cho HDR InfiniBand

Medium-reach 20-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with integrated digital diagnostics and low power consumption.

• 200Gb/s tổng băng thông trên 4x 50Gb/s PAM4 lanes per end
• Độ dài 20 mét với đường kính 3,0 mm, áo khoác sợi kép được xếp hạng LSZH
• Hỗ trợ InfiniBand HDR (200Gb / s) và 200 Gigabit Ethernet
• Giám sát chẩn đoán kỹ thuật số đầy đủ (DDM): công suất quang học, nhiệt độ, điện áp, dòng bias
• Các yếu tố hình thức QSFP56 có thể cắm nóng, phù hợp với SFF-8665, công suất điển hình 5,0W mỗi đầu

• 200Gb/s thông lượng:Bốn kênh PAM4 50Gb / s mỗi hướng, tổng cộng 200Gb / s full duplex.
• Công nghệ VCSEL:Các laser phát ra bề mặt hố thẳng đứng cho truyền đa phương thức đáng tin cậy, chi phí thấp trên 20m.
• Khả năng quay lại:Chọn lại thời gian trên tất cả các làn đường lên đến 50Gb/s để điều kiện tín hiệu tối ưu.
• Theo dõi chẩn đoán kỹ thuật số (DDM):Giám sát thời gian thực của sức mạnh quang học, nhiệt độ, điện áp và dòng bias để bảo trì chủ động.
• Đánh giá có thể lập trình:Tx input equalization và Rx output pre-emphasis cho việc tối ưu hóa liên kết.

MFS1S00-H020V phù hợp vớiSFF-8665(QSFP56 điện) vàSFF-8636Nó sử dụngPhương pháp điều chế PAM4 4x 50Gb/squa sợi đa phương thức (OM3/OM4). Hỗ trợInfiniBand HDR(IBTA 1.5) và200GBASE-SR4Ethernet tích hợpCDR (Clock và Data Recovery)mỗi làn với tốc độ chọn cho 25,78125 GBd NRZ (EDR) hoặc 26,5625 GBd PAM4 (HDR).

MFS1S00-H020V chuyển đổi tín hiệu PAM4 điện 50Gb / s từ máy chủ thành tín hiệu quang sử dụng bốn laser VCSEL ở một đầu.Các tín hiệu này đi qua sợi đa chế độ và được chuyển đổi trở lại điện bởi các máy dò ánh sáng ở đầu kia.Chức năng tính thời gian lạiđiều chỉnh lại tín hiệu bằng các mạch CDR, giảm jitter và mở rộng phạm vi. Chẩn đoán kỹ thuật số liên tục theo dõi tình trạng liên kết,cung cấp phản hồi thời gian thực thông qua giao diện I2C để tối ưu hóa liên kết và dự đoán lỗi.

• InfiniBand HDR Fabrics:Kết nối các công tắc QM8700 / QM8790 với các bộ điều hợp ConnectX-6/7 trên nhiều giá đỡ.
• Mạng 200GbE:Bộ chuyển đổi liên kết phổ SN3700 / SN4600 cho Ethernet băng thông cao lên đến 20m.
• Cửa hàng hàng đầu đến cửa hàng liền kề:Kết nối tầm trung giữa các giá đỡ lân cận.
• Các nhóm lưu trữ:RDMA trên các triển khai Converged Ethernet (RoCE) và NVMe-oF đòi hỏi phạm vi dài hơn.

Lưu ý: Nhiệt độ hoạt động từ 0 °C đến 70 °C, lưu trữ từ -40 °C đến 85 °C. Khoảng bán kính uốn cong tối thiểu 30 mm. Hỗ trợ đến 100m với chiều dài dài hơn (H050V, H100V). Độ khoan dung chiều dài: ± 0,5m cho chiều dài 20m.

• Đối với đồng thụ động:Lên dài hơn (20m) với trọng lượng thấp hơn, lưu lượng không khí tốt hơn và miễn dịch EMI hoàn toàn.
• so với Active Copper (ACC):Giải pháp quang học cung cấp cách ly galvanic và khả năng từ xa.
• Chế độ kiểm tra tích hợp:Cải thiện chất lượng tín hiệu và hiệu suất jitter so với AOC tiêu chuẩn ở khoảng cách 20m.
• Hỗ trợ DDM đầy đủ:Theo dõi điện năng quang học và nhiệt độ thời gian thực để bảo trì chủ động và dự đoán lỗi.
• Độ linh hoạt trung bình:Lý tưởng cho kết nối giữa các giá đỡ liền kề hoặc qua các lối đi.

Chúng tôi cung cấp tư vấn kỹ thuật 24/7, dịch vụ RMA và hỗ trợ thiết kế cơ sở hạ tầng cáp. Mỗi MFS1S00-H020V được hỗ trợ bởi bảo hành 1 năm và 100% thử nghiệm nhà máy.Chiều dài tùy chỉnh có sẵn cho đơn đặt hàng theo khối lượng. Danh sách của chúng tôi đảm bảo giao hàng cùng ngày cho các mặt hàng trong kho. Hỗ trợ trước bán hàng để xác minh tính tương thích của máy thu và tính toán ngân sách liên kết có sẵn.

A:Vâng, nó hoàn toàn tương thích với các bộ chuyển đổi ConnectX-6 (HDR) và ConnectX-5 (EDR).

A:Có, nó hỗ trợ 100GbE bằng cách hoạt động trong chế độ 2x50G PAM4 hoặc chế độ 4x25G NRZ với các cài đặt chọn tốc độ thích hợp.

A:Tiêu thụ điện là 5,0W mỗi đầu điển hình, độc lập với chiều dài do tích hợp retiming và trình điều khiển VCSEL.

A:Không, nó là plug-and-play, cáp tự động đàm phán giao thức và tốc độ với máy chủ.

A:Phân tích uốn cong tối thiểu là 30mm. Tránh uốn cong sắc để duy trì sự toàn vẹn của tín hiệu.

• Độ nhạy của ESD:Sử dụng dây đeo cổ tay nối đất khi chèn vào lồng QSFP.
• Làm sạch trước khi sử dụng:Luôn luôn làm sạch các đầu nối quang học bằng các công cụ làm sạch một nhấp chuột thích hợp trước khi chèn
• Phân tích uốn cong:Không vượt quá bán kính uốn cong 30 mm; tránh căng trên các đầu nối.
• Nhiệt độ hoạt động:Đảm bảo nhiệt độ xung quanh trong phạm vi 0 °C ∼ 70 °C.
• Lưu trữ:Lưu trữ trong môi trường sạch, khô từ -40°C đến 85°C.
