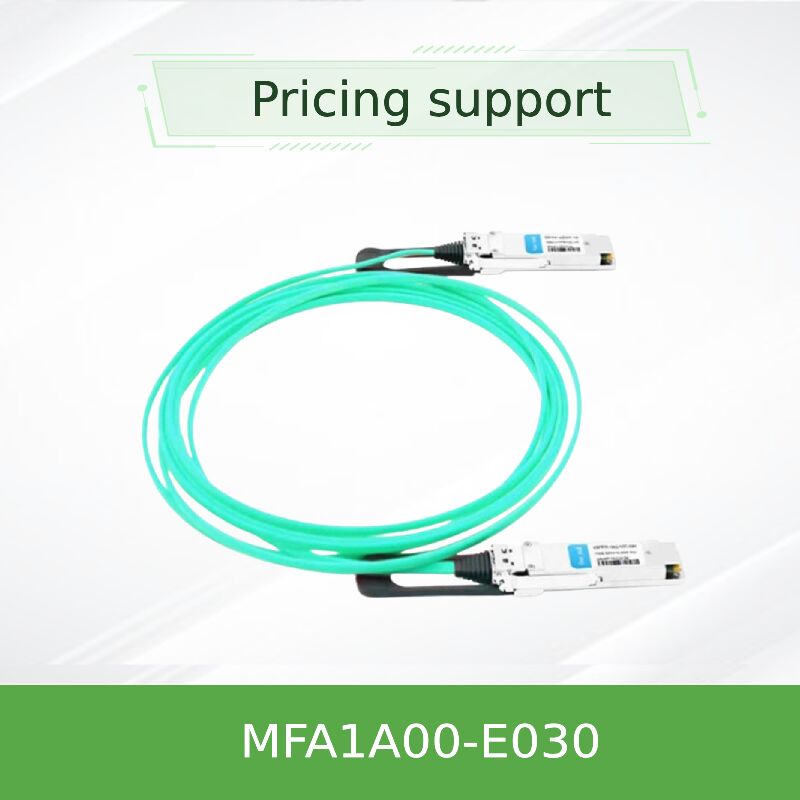

Cáp quang chủ động Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR dài 30m InfiniBand LSZH VCSEL

Mellanox MFA1A00-E030 100Gb/s QSFP28 cáp quang hoạt động

Ưu điểm chính:MFA1A00-E030 là một cáp quang hoạt động dựa trên VCSEL được thiết kế cho môi trường InfiniBand EDR 100Gb / s. Nó đảm bảo độ trễ cực thấp có thể dự đoán, tiêu thụ chỉ 2.2W mỗi đầu (với kích hoạt retiming), và hỗ trợ khoảng cách lên đến 30 mét, mở rộng đáng kể so với các giải pháp đồng thụ động.và điều kiện tín hiệu có thể lập trình, AOC này là sự lựa chọn tối ưu cho các cụm tính toán hiệu suất cao và topology trung tâm dữ liệu dày đặc.

• ✔ Tỷ lệ dữ liệu
  100Gb/s (4 × 25G NRZ)
• ✔ Đạt được
  30 mét (OM3/OM4 MMF)
• ✔ Tiêu thụ năng lượng
  2.2W điển hình (thay vào)
• ✔ Hỗ trợ giao thức
  InfiniBand EDR / 100GbE

Các đặc điểm chính

• Bốn bộ thu quang sợi đa chế độ độc lập ở mỗi đầu, mỗi bộ được định mức hoạt động 26Gb / s, cung cấp khoảng trống rộng rãi cho tín hiệu EDR.
• Tái định giờ cho cả máy phát và máy nhận ở tốc độ 2526Gbps; tự động thích nghi với tốc độ dữ liệu thấp hơn khi bỏ qua lại.
• Phạm vi đầu ra của máy thu có thể lập trình đầy đủ và nhấn mạnh trước, cộng với chức năng cân bằng đầu vào của máy phát có thể lập trình và squelch.
• Giao diện điện QSFP28 phù hợp với tiêu chuẩn SFF-8665 với quản lý I2C theo thông số kỹ thuật SFF-8636.
• Tỷ lệ lỗi bit dưới 1E-15, áo khoác không có khói thấp (LSZH) và xây dựng phù hợp với RoHS.

Công nghệ & Tiêu chuẩn

Kiến trúc VCSEL + CDR nâng cao:Mỗi đầu của MFA1A00-E030 tích hợp bốn mảng VCSEL 850nm với các máy dò ảnh PIN phù hợp.Các mạch đồng hồ và khôi phục dữ liệu (CDR) được nhúng trên mỗi làn đường có thể được kích hoạt để làm lại thời gian truyền và nhận tín hiệu, hiệu quả loại bỏ jitter tích lũy và đảm bảo một sơ đồ mắt sạch trên toàn bộ liên kết 30 mét.trong khi đầu ra tiền nhấn mạnh hình dạng tín hiệu để đáp ứng các yêu cầu trang bị InfiniBand EDR nghiêm ngặt.

Chẩn đoán kỹ thuật số toàn diện:Thông qua giao diện I2C (SFF-8636), các hệ thống máy chủ có thể truy cập theo dõi thời gian thực về nhiệt độ, điện áp cung cấp và mức năng lượng quang học.cài đặt cân bằng và chuyển động đầu ra có thể được điều chỉnh động, cho phép tinh chỉnh cho các ứng dụng quan trọng hoặc tối ưu hóa liên kết.

Nguyên tắc hoạt động

MFA1A00-E030 chuyển đổi tín hiệu điện 25G NRZ đến từ cổng QSFP28 máy chủ thành tín hiệu quang sử dụng bốn laser VCSEL song song.Những tín hiệu quang học này lan truyền thông qua các sợi đa phương thức riêng lẻ đến đầu xaCác mạch CDR tích hợp có thể được chọn lọc để tái thời gian các luồng dữ liệu,loại bỏ sự suy giảm tín hiệu do tổn thất dấu vết PCB hoặc phản xạ kết nối. Tất cả các thành phần hoạt động được cung cấp trực tiếp bởi nguồn cung cấp tiêu chuẩn 3.3V từ khe cắm chủ, và chuyển đổi quang học hoàn toàn xảy ra trong nhà kết nối,trình bày một trải nghiệm plug-and-play liền mạch.

Ứng dụng và triển khai điển hình

• Các cụm InfiniBand EDR trong môi trường HPC (siêu máy tính Top500, các tổ chức nghiên cứu, phòng thí nghiệm mô phỏng).
• 100G Ethernet kết nối giữa các trung tâm dữ liệu ảo hóa và mạng lưới nhà cung cấp đám mây.
• Khả năng kết nối lưu trữ-switch hiệu suất cao cho NVMe-oF và các hệ thống tập tin phân tán.
• Các liên kết quang ngắn đến trung bình khi cáp DAC quá nặng, không linh hoạt hoặc bị giới hạn ở khoảng cách ngắn hơn.

Thông số kỹ thuật

Bảng lựa chọn (một phần)

Tại sao chọn MFA1A00-E030?

• Phạm vi mở rộng trên DAC:Ở độ cao 30 mét, AOC này dễ dàng trải dài từ đầu kệ đến cuối hàng khoảng cách mà các cáp đồng thụ động sẽ yêu cầu các bộ lặp hoạt động hoặc trở nên quá phức tạp để định tuyến.
• Khả năng lấy lại thực sự:Không giống như các giải pháp quang học thụ động hoặc tuyến tính, loạt MFA1A00 có các mạch CDR chuyên dụng trên tất cả bốn làn đường, đảm bảo tuân thủ các thông số kỹ thuật toàn vẹn tín hiệu InfiniBand EDR nghiêm ngặt.
• Hiệu quả năng lượng hàng đầu trong ngành:Chỉ tiêu thụ 2,2W điển hình (với việc bật lại thời gian), nó giảm thiểu tải nhiệt trong các công tắc mật độ cao và thẻ mạng, góp phần cải thiện PUE trung tâm dữ liệu.
• Tối ưu hóa tín hiệu có thể lập trình từ trường:Định chỉnh tinh tế và nhấn mạnh trước thông qua giao diện I2C một công cụ vô giá để khắc phục sự cố các liên kết biên hoặc tích hợp hệ thống tùy chỉnh.

Dịch vụ & Hỗ trợ

• Sản phẩm:Có hơn 10 triệu USD, bao gồm toàn bộ loạt MFA1A00‐Exxx từ 1m đến 100m.
• Bảo hành:Bảo hành phần cứng giới hạn 1 năm bao gồm sửa chữa hoặc thay thế các bộ phận.
• Hỗ trợ kỹ thuật:Hỗ trợ kỹ thuật 24/7 cho việc triển khai, tương thích và các truy vấn khắc phục sự cố.
• Giao hàng:Giao hàng toàn cầu với theo dõi thời gian thực; hầu hết các đơn đặt hàng được thực hiện trong vòng 24 giờ.

Câu hỏi thường gặp

Những biện pháp phòng ngừa quan trọng

• Độ nhạy của ESD:Mặc dù bộ máy cáp mạnh mẽ về mặt cơ học, các đầu nối QSFP28 chứa các thành phần nhạy cảm với tĩnh.
• Phân tích uốn cong tối thiểu:Không uốn cong sợi chặt hơn 30mm để ngăn ngừa suy thoái quang học hoặc tổn thương vĩnh viễn.
• Phạm vi nhiệt độ:Chỉ hoạt động trong nhiệt độ 0-70 °C; tiếp xúc lâu dài ngoài phạm vi này có thể ảnh hưởng đến độ tin cậy của VCSEL.
• Làm sạch kết nối:Kiểm tra và làm sạch các liên lạc quang bên trong lồng QSFP28 trước mỗi lần chèn bằng cách sử dụng các chất tẩy quang được phê duyệt.
• Sản phẩm laser lớp 1:Phù hợp với IEC 60825-1.
