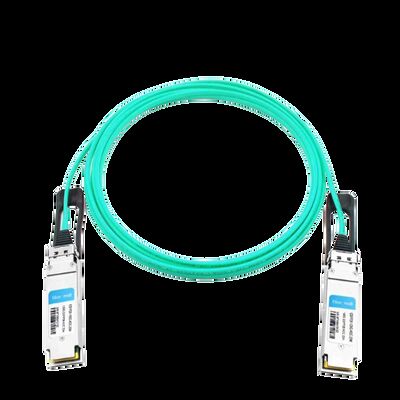

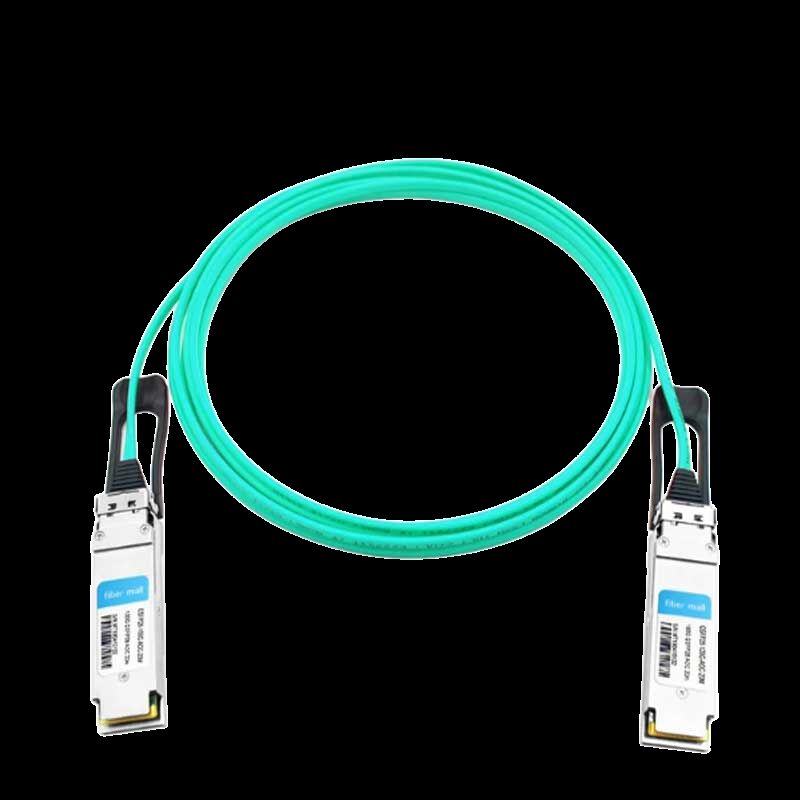

Mellanox MFA1A00-E020 100Gb/s QSFP28 EDR Cáp quang hoạt động 20m InfiniBand LSZH VCSEL

Mellanox MFA1A00-E020 Cáp quang hoạt động QSFP28 100Gb/s

Ưu điểm chính:MFA1A00-E020 là một cáp quang hoạt động dựa trên VCSEL được thiết kế cho các hệ thống InfiniBand EDR 100Gb / s. Nó cung cấp độ trễ thấp có thể dự đoán, tiêu thụ chỉ 2,2W mỗi đầu (với thời gian lại),và hỗ trợ khoảng cách lên đến 100m ¢ vượt xa giới hạn DAC thụ động. Các đầu nối QSFP28 có thể cắm vào nóng, thời gian tái lập tích hợp và điều kiện tín hiệu có thể lập trình làm cho nó trở thành lựa chọn ưa thích cho máy tính hiệu suất cao và các loại vải trung tâm dữ liệu dày đặc.

• ✔ Tỷ lệ dữ liệu
  100Gb/s (4 × 25G NRZ)
• ✔ Đạt được
  20 mét (OM3/OM4 MMF)
• ✔ Tiêu thụ năng lượng
  2.2W điển hình (thay vào)
• ✔ Giao thức
  InfiniBand EDR / 100GbE

Các đặc điểm chính

• Bốn bộ thu quang sợi đa chế độ mỗi đầu, mỗi đầu có khả năng 26Gb / s, đảm bảo không gian cho tín hiệu EDR.
• Chọn lại thời gian cho mỗi làn đường cho cả máy phát và máy thu ở tốc độ 2526Gbps; tự động đàm phán để giảm tốc độ khi tắt lại thời gian.
• Phạm vi đầu ra của máy thu có thể lập trình được và nhấn mạnh trước, cộng với bộ cân bằng đầu vào và squelch của máy phát có thể lập trình được.
• Giao diện điện QSFP28 phù hợp với tiêu chuẩn SFF-8665; quản lý I2C theo SFF-8636.
• BER tốt hơn 1E-15, áo khoác LSZH (Low Smoke Zero Halogen), phù hợp với RoHS.

Công nghệ & Tiêu chuẩn

VCSEL + DSP kiến trúc:Mỗi đầu của MFA1A00-E020 tích hợp bốn mảng VCSEL 850nm và các cảm biến PIN tương ứng.cho phép cáp mở rộng phạm vi trong khi duy trì tỷ lệ lỗi bit dưới 10−15. Máy cân bằng đầu vào có thể lập trình bù đắp tổn thất dấu vết PCB và hình dạng đầu ra của tín hiệu để đáp ứng các yêu cầu về mặt nạ InfiniBand nghiêm ngặt.

Quản lý & Chẩn đoán:Thông qua giao diện I2C (SFF-8636), máy chủ có thể đọc nhiệt độ, điện áp và màn hình điện quang,cũng như điều chỉnh cân bằng và chuyển động đầu ra ¢ cho phép điều chỉnh tinh tế cho các liên kết quan trọng.

Nguyên tắc hoạt động

MFA1A00-E020 chuyển đổi tín hiệu 25G NRZ điện từ cổng QSFP28 máy chủ thành tín hiệu quang sử dụng bốn laser VCSEL.Các tín hiệu quang học này đi qua các sợi đa phương thức song song đến đầu xaCác mạch đồng hồ nội bộ và khôi phục dữ liệu (CDR) có thể được kích hoạt để tái thời gian các tín hiệu,loại bỏ sự rung động tích lũy trên giao diện điệnBởi vì cáp hoạt động, không cần nguồn cung cấp điện bên ngoài ngoài 3.3V được cung cấp bởi khe cắm máy chủ và tất cả chuyển đổi quang học diễn ra bên trong nhà kết nối.

Ứng dụng và triển khai điển hình

• Các cụm EDR InfiniBand trong môi trường HPC (siêu máy tính Top500, phòng thí nghiệm nghiên cứu).
• 100G Ethernet kết nối giữa các trung tâm dữ liệu ảo hóa.
• Khả năng kết nối lưu trữ-đối với chuyển đổi cho các NVMe-over-Fabrics công suất cao.
• Các liên kết quang ngắn tầm với khi cáp DAC quá nặng hoặc giới hạn tầm với (20m đến 100m).

Thông số kỹ thuật

Bảng lựa chọn (một phần)

Tại sao chọn MFA1A00-E020?

• Extended Reach vs. DAC:Ở độ cao 20m, nó dễ dàng bao phủ khoảng cách từ đầu kệ đến cuối hàng nơi các cáp đồng thụ động sẽ yêu cầu lặp tín hiệu hoặc trở nên quá cồng kềnh.
• Chế độ kiểm tra tích hợp:Không giống như các AOC thụ động hoặc tuyến tính, loạt MFA1A00 bao gồm các mạch CDR thực trên cả bốn làn đường, loại bỏ jitter và đảm bảo tuân thủ các mặt nạ EDR InfiniBand nghiêm ngặt.
• Năng lượng thấp nhất trong lớp:2.2W điển hình (với retiming) làm giảm tải nhiệt trong các công tắc mật độ cao và thẻ mạng, góp phần vào tổng thể trung tâm dữ liệu PUE.
• Điều kiện tín hiệu có thể lập trình:Định chỉnh tinh tế và nhấn mạnh trước thông qua I2C giá trị vô giá để khắc phục sự cố liên kết bên lề hoặc tích hợp hệ thống tùy chỉnh.

Dịch vụ & Hỗ trợ

• Sản phẩm:Hơn 10 triệu USD cổ phiếu, bao gồm toàn bộ loạt MFA1A00-Exxx từ 1m đến 100m.
• Bảo hành:Bảo hành phần cứng hạn chế 1 năm (sửa chữa / thay thế bộ phận).
• Hỗ trợ kỹ thuật:24/7 hỗ trợ kỹ thuật cho việc triển khai và truy vấn tương thích.
• Giao hàng:Giao hàng toàn cầu với theo dõi thời gian thực; hầu hết các đơn đặt hàng được thực hiện trong vòng 24h.

Câu hỏi thường gặp

Những biện pháp phòng ngừa quan trọng

• Độ nhạy của ESD:Mặc dù lắp ráp cáp chắc chắn, các đầu nối QSFP28 chứa các thành phần nhạy cảm với tĩnh.
• Phân tích uốn cong:Không uốn cong sợi chặt hơn 30mm để tránh tổn thương quang học.
• Phạm vi nhiệt độ:Chỉ hoạt động trong nhiệt độ 0-70 °C; tiếp xúc kéo dài với nhiệt độ cực độ có thể làm suy giảm tuổi thọ của VCSEL.
• Làm sạch kết nối:Kiểm tra và làm sạch các đầu nối kiểu MPO (ở bên trong lồng QSFP28) trước mỗi lần chèn ¢ sử dụng các chất tẩy quang được phê duyệt.
• Sản phẩm laser lớp 1:Phù hợp với IEC 60825-1.
