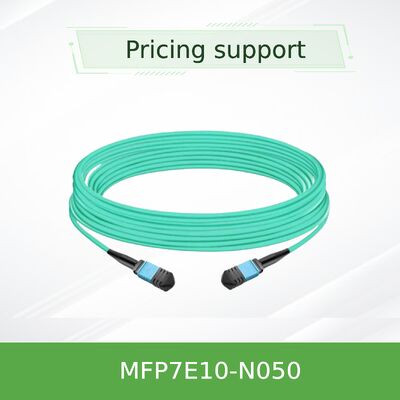

NVIDIA mellanox MFP7E10-N050 50m MPO-12/APC Multimode Fiber Cable OM4 Type-B cho 800G/400G

Cáp sợi quang đa chế độ NVIDIA MFP7E10-N050 dài 50m MPO-12/APC sang MPO-12/APC với 8 sợi hoạt động — được thiết kế cho các bộ thu phát quang OSFP cổng kép 800G và QSFP112 400G tầm xa trong các mạng trung tâm dữ liệu InfiniBand NDR và 400GbE quy mô lớn.

• Đầu nối MPO-12/APC cái sang MPO-12/APC cái, cấu hình chéo 8 sợi Loại-B
• Chiều dài 50 mét với đường kính 3.0mm, vỏ LSZH màu xanh aqua (đa chế độ OM4)
• Phạm vi tiếp cận tối đa được chỉ định cho sợi quang đa chế độ với các bộ thu phát quang NVIDIA
• Đánh bóng tiếp xúc vật lý góc cạnh (APC) 8° để giảm thiểu phản xạ ngược
• Suy hao chèn ≤0.35 + 0.0004*L dB, Suy hao phản xạ ≥35dB

• Chéo Loại-B 8 sợi: Sợi 1 kết nối với sợi 12 ở đầu đối diện — đảm bảo căn chỉnh Tx-sang-Rx chính xác cho các bộ thu phát quang.
• Đánh bóng APC: Lớp đánh bóng góc 8 độ giúp giảm phản xạ ngược, rất quan trọng đối với tính toàn vẹn tín hiệu ở tốc độ 100G PAM4 trên mỗi làn trên khoảng cách tối đa.
• Sợi quang đa chế độ OM4: Sợi 50/125µm được tối ưu hóa cho phạm vi 50m với suy hao chèn thấp; vỏ màu xanh aqua để dễ nhận dạng.
• Vỏ LSZH: Vật liệu Low Smoke Zero Halogen (Khói thấp, không halogen) để tăng cường an toàn trong môi trường trung tâm dữ liệu.
• Kiểm tra nghiêm ngặt: 100% kiểm tra suy hao chèn và suy hao phản xạ để đảm bảo hiệu suất đáng tin cậy ngay khi xuất xưởng.

MFP7E10-N050 tuân thủ IEC 61754-7 (họ đầu nối MPO), GR-1435, và ANSI/TIA/EIA 604-5. Nó sử dụng 8 sợi quang đa chế độ hoạt động (50/125µm OM4) với đánh bóng APC 8°. Dây chéo Loại-B đảm bảo căn chỉnh Tx-sang-Rx chính xác theo sơ đồ chân của bộ thu phát quang. Thích hợp cho các giao thức InfiniBand NDR, 400GbE và NVLink khi sử dụng với các mô-đun quang tương thích (MMA4Z00-NS, MMA1Z00-NS).

Trong bộ thu phát OSFP 800G cổng kép, hai giao diện quang 4 làn truyền và nhận qua các sợi riêng biệt. MFP7E10-N050 sử dụng sơ đồ chéo Loại-B: sợi 1 ở đầu A kết nối với sợi 12 ở đầu B, sợi 2 với sợi 11, v.v. Điều này đảm bảo rằng tia laser truyền từ làn 1 được căn chỉnh với bộ tách sóng quang của làn 12 ở đầu xa. Lớp đánh bóng góc 8° (APC) hướng ánh sáng phản xạ ra khỏi khoang laser, ngăn ngừa biến dạng tín hiệu và duy trì tỷ lệ lỗi bit thấp ở tốc độ 100G PAM4 trên mỗi làn trên toàn bộ phạm vi 50 mét.

• Quantum-2 Chuyển mạch sang Chuyển mạch: Kết nối các bộ chuyển mạch OSFP 800G cổng kép qua nhiều hàng cách nhau tối đa 50m.
• Chuyển mạch sang ConnectX-7/BlueField-3: Liên kết các bộ chuyển mạch ToR với bộ chuyển đổi 400G ở các giá đỡ xa.
• Mạng NVLink: Kết nối quang cho các cụm GPU sử dụng NVLink qua sợi quang ở phạm vi tối đa.
• Trung tâm dữ liệu Hyperscale: Liên kết quang từ giá đỡ đến giá đỡ tầm xa với các bảng vá lỗi (lên đến 4 điểm nối đầu nối).

• So với cáp đồng: Phạm vi tối đa (50m) với trọng lượng nhẹ hơn, luồng không khí tốt hơn và khả năng miễn nhiễm EMI hoàn toàn.
• Đánh bóng APC: Suy hao phản xạ vượt trội (≥35dB) so với UPC, rất quan trọng đối với các liên kết 100G-PAM4 trên khoảng cách tối đa.
• Chéo Loại-B: Tương thích cắm và chạy với các bộ thu phát NVIDIA — không cần chéo thủ công.
• Hiệu suất OM4: Tối ưu hóa cho phạm vi 50m với suy hao chèn tối thiểu, hỗ trợ băng thông 800G đầy đủ.

• Làm sạch trước khi sử dụng: Luôn làm sạch đầu nối MPO bằng dụng cụ làm sạch một lần nhấn phù hợp trước khi cắm — bụi bẩn gây lỗi liên kết.
• Nắp bảo vệ: Giữ nắp bảo vệ cho đến thời điểm lắp đặt; cất giữ nắp để sử dụng sau này.
• Nhận thức về ESD: Mặc dù cáp là thụ động, nó cắm vào các bộ thu phát nhạy cảm với ESD — sử dụng dây đeo cổ tay nối đất.
• Bán kính uốn cong: Không vượt quá bán kính uốn cong 30mm; tránh căng cáp ở đầu nối.
• Khả năng tương thích: Xác minh loại bộ thu phát (APC so với UPC) trước khi đặt hàng — cáp này chỉ dành cho APC.
• Bảng vá lỗi: Thông số kỹ thuật 50m giả định lên đến 4 điểm nối đầu nối; các điểm nối bổ sung có thể làm tăng suy hao.
