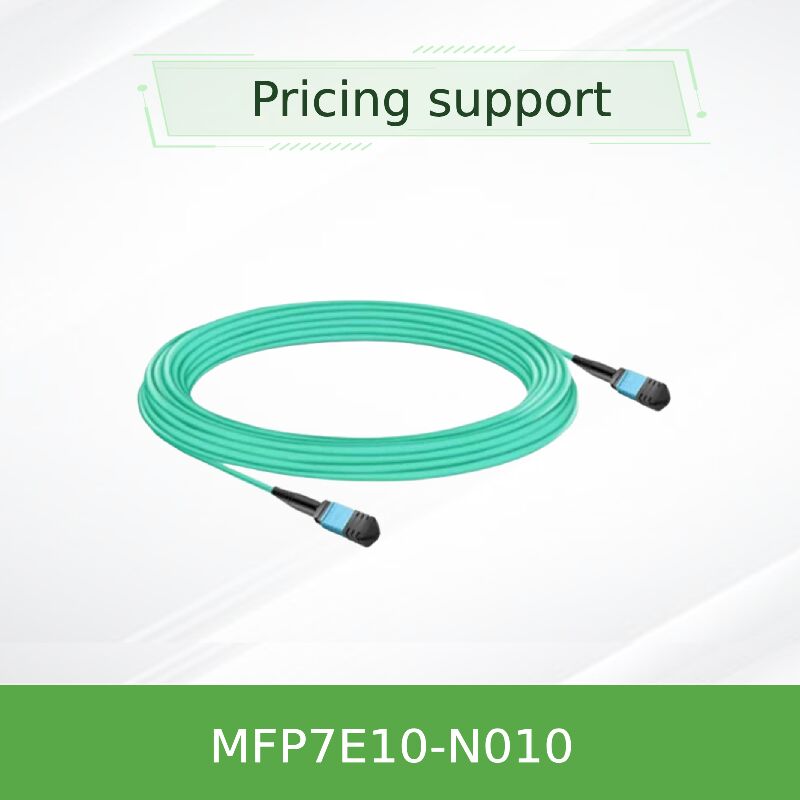

Cáp quang NVIDIA Mellanox MFP7E10-N010 10m MPO-12/APC Multimode – Loại B Crossover, 8 sợi quang, OM4

Cáp quang đa chế độ MPO-12/APC dài 10m của NVIDIA MFP7E10-N010

Cáp quang đa chế độ MPO-12/APC dài 10 mét đáng tin cậy với 8 sợi quang hoạt động — được thiết kế cho các bộ thu phát quang OSFP cổng kép 800G và QSFP112 400G trong cơ sở hạ tầng trung tâm dữ liệu InfiniBand NDR và 400GbE.

• MPO-12/APC cái sang MPO-12/APC cái, cấu hình chéo loại B 8 sợi
• Chiều dài 10 mét với đường kính 3.0mm, vỏ LSZH màu xanh lam (đa chế độ OM4)
• Hỗ trợ bộ thu phát OSFP cổng kép 800Gb/s và OSFP/QSFP112 400Gb/s
• Tiếp xúc vật lý góc cạnh (APC) đánh bóng 8° cho phản xạ ngược tối thiểu
• Suy hao chèn ≤0.35 + 0.0004*L dB, Suy hao phản xạ ≥35dB

Đặc điểm

• Loại B 8 sợi chéo: Sợi 1 kết nối với sợi 12 ở đầu đối diện — đảm bảo căn chỉnh Tx-sang-Rx chính xác theo sơ đồ chân của bộ thu phát.
• Đánh bóng APC: Mặt cuối góc 8 độ giảm phản xạ ngược, rất quan trọng đối với tính toàn vẹn tín hiệu ở tốc độ 100G PAM4 trên mỗi làn.
• Sợi đa chế độ OM4: Sợi 50/125µm được tối ưu hóa cho phạm vi 10m với suy hao chèn thấp; vỏ màu xanh lam để dễ nhận dạng.
• Vỏ LSZH: Vật liệu Low Smoke Zero Halogen (Khói thấp không halogen) để tăng cường an toàn trong môi trường trung tâm dữ liệu.
• Kiểm tra nghiêm ngặt: 100% kiểm tra suy hao chèn và suy hao phản xạ để có hiệu suất đáng tin cậy ngay khi xuất xưởng.

Công nghệ & Tiêu chuẩn

MFP7E10-N010 tuân thủ IEC 61754-7 (họ đầu nối MPO), GR-1435, và ANSI/TIA/EIA 604-5. Nó sử dụng 8 sợi đa chế độ hoạt động (50/125µm OM4) với đánh bóng APC 8°. Dây chéo Loại B đảm bảo căn chỉnh Tx-sang-Rx chính xác. Thích hợp cho các giao thức InfiniBand NDR, 400GbE và NVLink khi sử dụng với các mô-đun quang tương thích (MMA4Z00-NS, MMA1Z00-NS).

Nguyên lý hoạt động: Chéo quang với APC

Trong bộ thu phát OSFP 800G cổng kép, hai giao diện quang 4 làn truyền và nhận qua các sợi riêng biệt. MFP7E10-N010 sử dụng sơ đồ chéo Loại B: sợi 1 ở đầu A kết nối với sợi 12 ở đầu B, sợi 2 với sợi 11, v.v. Điều này đảm bảo rằng tia laser truyền từ làn 1 căn chỉnh với bộ tách sóng quang của làn 12 ở đầu xa. Lớp đánh bóng góc 8° (APC) hướng bất kỳ ánh sáng phản xạ nào ra khỏi khoang laser, ngăn chặn sự biến dạng tín hiệu và duy trì tỷ lệ lỗi bit thấp ở tốc độ 100G PAM4 trên mỗi làn.

Ứng dụng & Triển khai

• Quantum-2 Chuyển mạch sang Chuyển mạch: Kết nối các bộ chuyển mạch OSFP 800G cổng kép cách nhau tối đa 10m.
• Chuyển mạch sang ConnectX-7/BlueField-3: Liên kết các bộ chuyển mạch ToR với bộ điều hợp 400G (OSFP hoặc QSFP112).
• Mạng NVLink: Kết nối quang cho các cụm GPU sử dụng NVLink qua cáp quang.
• Trung tâm dữ liệu Hyperscale: Các liên kết quang tầm ngắn từ giá đỡ đến giá đỡ với các bảng vá lỗi.

Thông số kỹ thuật & Tùy chọn đặt hàng

Lưu ý: Nhiệt độ hoạt động 0°C đến 70°C, lưu trữ -40°C đến 85°C. Bán kính uốn cong tối thiểu 30mm. Chéo loại B theo IEC 61754-7.

Ưu điểm & Điểm khác biệt

• So với cáp đồng: Phạm vi xa hơn (10m) với trọng lượng nhẹ hơn, luồng không khí tốt hơn và khả năng chống nhiễu điện từ.
• Đánh bóng APC: Suy hao phản xạ vượt trội (≥35dB) so với UPC, rất quan trọng đối với các liên kết 100G-PAM4.
• Chéo loại B: Tương thích cắm và chạy với các bộ thu phát NVIDIA — không cần chéo thủ công.
• Hiệu suất OM4: Tối ưu hóa cho phạm vi 10m với suy hao chèn tối thiểu, hỗ trợ nâng cấp 800G trong tương lai.

Dịch vụ & Hỗ trợ

Chúng tôi cung cấp tư vấn kỹ thuật 24/7, dịch vụ RMA và hỗ trợ thiết kế cơ sở hạ tầng cáp. Mỗi MFP7E10-N010 đều được bảo hành 1 năm và kiểm tra tại nhà máy 100%. Có sẵn các độ dài tùy chỉnh cho đơn hàng số lượng lớn. Hàng tồn kho của chúng tôi đảm bảo giao hàng trong ngày đối với các mặt hàng có sẵn. Hỗ trợ trước bán hàng để xác minh khả năng tương thích của bộ thu phát.

Câu hỏi thường gặp (FAQ)

H: Cáp này tương thích với những bộ thu phát nào?

A: Nó được thiết kế cho các mô-đun quang MMA4Z00-NS (OSFP DR8 cổng kép), MMA4Z00-NS400 (OSFP) và MMA1Z00-NS400 (QSFP112) của NVIDIA được sử dụng trong ConnectX-7 và BlueField-3.

H: Tôi có thể sử dụng cáp này với đầu nối MPO/UPC không?

A: Không. Đầu nối APC (góc cạnh) và UPC (đánh bóng siêu mịn) có mặt cuối khác nhau và sẽ không khớp đúng — luôn sử dụng APC với APC.

H: Sự khác biệt giữa cáp loại B và cáp thẳng là gì?

A: Chéo loại B (sợi 1 đến 12) khớp với sơ đồ chân của bộ thu phát quang nơi làn truyền 1 căn chỉnh với làn nhận 12 ở đầu xa. Cáp thẳng (loại A) dành cho các ứng dụng khác như quang song song với sơ đồ chân giống nhau.

H: Cáp này có tương thích với Ethernet 400G không?

A: Có, nó hỗ trợ 400GBASE-SR8 và 800GBASE-SR8 khi sử dụng với các mô-đun quang 400G/800G phù hợp.

H: Bán kính uốn cong tối thiểu trong quá trình lắp đặt là bao nhiêu?

A: Bán kính uốn cong tối thiểu là 30mm ở bất kỳ đâu trên cáp. Tránh uốn cong đột ngột gần đầu nối.

Các biện pháp phòng ngừa & Hướng dẫn xử lý

• Làm sạch trước khi sử dụng: Luôn làm sạch đầu nối MPO bằng dụng cụ làm sạch một lần nhấn phù hợp trước khi cắm — bụi bẩn gây lỗi liên kết.
• Nắp đậy bụi: Giữ nắp bảo vệ cho đến thời điểm lắp đặt; cất giữ nắp để sử dụng sau này.
• Nhận thức về ESD: Mặc dù cáp là thụ động, nó cắm vào các bộ thu phát nhạy cảm với ESD — sử dụng dây đeo cổ tay nối đất.
• Bán kính uốn cong: Không vượt quá bán kính uốn cong 30mm; tránh căng cáp tại đầu nối.
• Khả năng tương thích: Xác minh loại bộ thu phát (APC so với UPC) trước khi đặt hàng — cáp này chỉ là APC.
