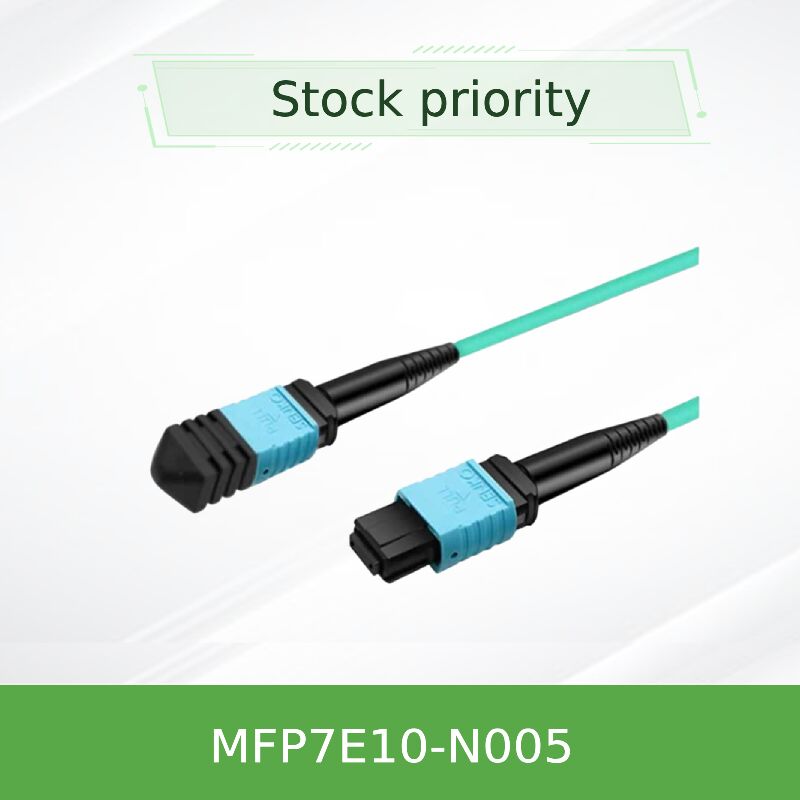

Cáp sợi quang đa chế độ NVIDIA Mellanox MFP7E10-N005 50m MPO-12/APC | Loại 8 sợi-B cho 800G/400G

High-performance 5-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—designed for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center interconnects.

• MPO-12/APC nữ sang MPO-12/APC nữ, cấu hình chéo loại B 8 sợi
• Độ dài 5 mét với đường kính 3,0 mm, áo khoác nước LSZH (OM3/OM4 đa chế độ)
• Hỗ trợ máy thu OSFP hai cổng 800Gb / s và máy thu OSFP / QSFP112 400Gb / s
• Tiếp xúc vật lý theo góc (APC) 8 ° đánh bóng để phản xạ tối thiểu
• Mất nhập ≤ 0,35dB + 0,0004 x L, Mất trở lại ≥ 35dB

• Crossover loại B 8 sợi:Sợi 1 kết nối với sợi 12 ở đầu đối diện
• APC tiếng Ba Lan:Mặt cuối góc 8 độ làm giảm phản xạ ngược, đảm bảo tính toàn vẹn tín hiệu cho điều chế PAM4 tốc độ cao.
• Multimode OM3/OM4:Sợi 50/125μm với áo khoác nước; tối ưu hóa cho các liên kết tầm ngắn 400G / 800G lên đến 50m.
• LSZH Jacket:Vật liệu Halogen khói thấp Zero cho an toàn trong môi trường trung tâm dữ liệu.
• Kiểm tra nghiêm ngặt:100% mất tích chèn và mất mát quay trở lại được kiểm tra cho hiệu suất ngoài hộp đáng tin cậy.

MFP7E10-N005 phù hợp vớiIEC 61754-7(gia đình kết nối MPO),GR-1435, vàANSI/TIA/EIA 604-5Nó sử dụng8 sợi đa phương thức hoạt động (50/125μm)vớiAPC 8 ° đánh bóng. Các loại B dây chuyền chéo đảm bảo đúng Tx-to-Rx căn chỉnh cho mỗi transceiver pinout.InfiniBand NDR, 400GbE và NVLinkcác giao thức khi sử dụng với các mô-đun quang tương thích (MMA4Z00-NS, MMA1Z00-NS).

Trong một máy thu OSFP 800G hai cổng, hai giao diện quang học 4 làn truyền và nhận qua các sợi riêng biệt.sợi 1 ở đầu A kết nối với sợi 12 ở đầu B, sợi 2 đến sợi 11, v.v. Điều này đảm bảo rằng laser truyền từ làn đường 1 liên kết với máy dò quang của làn đường 12 ở đầu xa.8° góc đánh bóng (APC) hướng bất kỳ ánh sáng phản xạ ra khỏi khoang laser, ngăn chặn sự biến dạng tín hiệu và duy trì tỷ lệ lỗi bit thấp ở 100G PAM4 mỗi làn đường.

• Quantum-2 Chuyển đổi sang Chuyển đổi:Kết nối các công tắc OSFP 800G hai cổng cách nhau đến 5m.
• Chuyển sang ConnectX-7/BlueField-3:Chuyển đổi Link ToR sang các bộ chuyển đổi 400G (OSFP hoặc QSFP112).
• NVLink Fabrics:Kết nối quang cho các cụm GPU sử dụng NVLink qua sợi.
• Trung tâm dữ liệu siêu quy mô:Liên kết quang học rack-to-rack tầm ngắn với các tấm vá.

Lưu ý: Nhiệt độ hoạt động từ 0 °C đến 70 °C, lưu trữ từ -40 °C đến 85 °C. bán kính uốn cong tối thiểu 30 mm. Crossover loại B theo IEC 61754-7.

• so với cáp đồng:Lên dài hơn (5m đến 50m) với trọng lượng thấp hơn và lưu lượng không khí tốt hơn trong giá đỡ.
• APC tiếng Ba Lan:Mất trả cao hơn (≥35dB) so với UPC, quan trọng đối với các liên kết 100G-PAM4.
• Crossover loại B:Tương thích Plug-and-play với máy thu NVIDIA không cần chuyển đổi bằng tay.
• LSZH Jacket:Tăng cường an toàn trong các trung tâm dữ liệu; giảm khói độc hại trong trường hợp hỏa hoạn.

Chúng tôi cung cấp tư vấn kỹ thuật 24/7, dịch vụ RMA và hỗ trợ thiết kế cơ sở hạ tầng cáp. Mỗi MFP7E10-N005 được hỗ trợ bởi bảo hành 1 năm và 100% thử nghiệm nhà máy.Chiều dài tùy chỉnh có sẵn cho đơn đặt hàng theo khối lượng. Danh sách của chúng tôi đảm bảo cùng ngày gửi cho các mặt hàng trong kho. hỗ trợ trước bán hàng cho xác minh khả năng tương thích của máy thu.

A:Nó được thiết kế cho các mô-đun quang học NVIDIA MMA4Z00-NS (twin-port OSFP DR8), MMA4Z00-NS400 (OSFP) và MMA1Z00-NS400 (QSFP112) được sử dụng trong ConnectX-7 và BlueField-3.

A:Không. Bộ kết nối APC (độ góc) và UPC (độ cực bóng) có mặt cuối khác nhau và sẽ không kết hợp đúng cách. Luôn sử dụng APC với APC.

A:Crossover loại B (sợi 1 đến 12) phù hợp với pin của máy thu quang, nơi làn đường phát 1 thẳng hàng với làn đường thu 12 ở đầu xa.Cáp thẳng (Loại A) dành cho các ứng dụng khác như quang song song với bố cục chân giống nhau.

A:Vâng, nó hỗ trợ 400GBASE-SR8 và 800GBASE-SR8 khi được sử dụng với các mô-đun quang học 400G / 800G thích hợp.

A:Phân tích uốn cong tối thiểu là 30mm ở bất cứ nơi nào trên cáp. Tránh uốn cong sắc nét gần các đầu nối.

• Làm sạch trước khi sử dụng:Luôn luôn làm sạch các đầu nối MPO bằng các công cụ làm sạch một nhấp chuột thích hợp trước khi chèn
• Nắp bụi:Giữ nắp bảo vệ cho đến khi lắp đặt; lưu giữ nắp để sử dụng trong tương lai.
• Nhận thức về ESD:Mặc dù cáp là thụ động, nó được cắm vào các bộ thu nhạy ESD ✓ sử dụng dây đeo cổ tay nối đất.
• Phân tích uốn cong:Không vượt quá bán kính uốn cong 30 mm; tránh căng trên các đầu nối.
• Hoàn hợp:Kiểm tra loại máy thu (APC vs UPC) trước khi đặt hàng.
