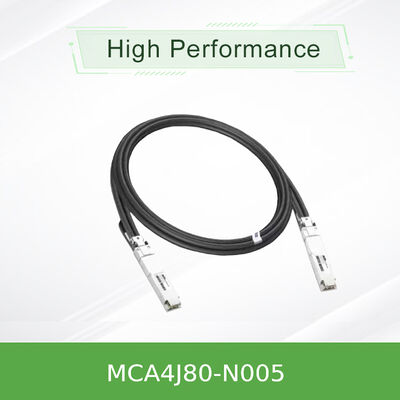

Mellanox NVIDIA MCA4J80-N005 800Gb / s Cáp đồng hoạt động OSFP hai cổng 5m ACC cho NDR InfiniBand

NVIDIA MCA4J80-N005 800Gb / s Cáp đồng hoạt động OSFP cổng đôi (ACC)

Cáp đồng hoạt động hiệu suất cao 5 mét cho NDR InfiniBand và 400G Ethernet √ cung cấp băng thông tổng cộng 800Gb / s qua OSFP hai cổng đến 2x kết nối OSFP với độ trễ cực thấp và 1.tiêu thụ năng lượng cuối 5W.

• Cáp đồng hoạt động OSFP 800Gb/s hai cổng đến 2x400Gb/s OSFP (breakout)
• Dựa trên 8 kênh điều chế 100G-PAM4 mỗi đầu
• 5 mét đạt bằng cách sử dụng các dây dẫn 26AWG với IC cân bằng tích hợp
• Tiêu thụ năng lượng: chỉ 1,5W tối đa mỗi đầu. Nhiệt độ hoạt động từ 0°C đến +70°C.
• Cắm vào nóng, tuân thủ RoHS, áo khoác LSZH, giao diện quản lý SFF-8636

Đặc điểm

• 800Gb/s thông lượng:Thiết kế OSFP hai cổng hỗ trợ đầy đủ NDR InfiniBand hoặc 400G Ethernet (2x400G breakout).
• Công nghệ đồng hoạt động:IC cân bằng tích hợp mở rộng phạm vi đến 5m trong khi duy trì độ trễ cực thấp và sức mạnh 1,5W.
• Giao thức không xác định:Phần mềm cố định tự động phát hiện InfiniBand hoặc Ethernet; hoạt động với các công tắc Quantum-2 và Spectrum-4.
• Tính toàn vẹn tín hiệu tối ưu:Mỗi chiều dài được điều chỉnh để giảm tiếng ồn và phản xạ ngược; 26AWG cho biến thể 5m.
• Kiểm tra sản xuất nghiêm ngặt:Đảm bảo độ tin cậy và hiệu suất.

Công nghệ & Tiêu chuẩn

MCA4J80-N005 dựa trênOSFP MSA Rev. 1.12và sử dụng8 kênh của 100G-PAM4Nó kết hợp mộtIC cân bằng tích cựcEEPROM cung cấp nhận dạng sản phẩm thông qua I2C (SFF-8636).InfiniBand NDRvà400GbEvới phát hiện giao thức tự động. phù hợp với các yêu cầu RoHS, LSZH, và HF (không chứa halogen) PCB.

Nguyên tắc làm việc: Tỷ lệ đồng hoạt động

Không giống như các cáp DAC thụ động, MCA4J80-N005 tích hợp một IC cân bằng năng lượng thấp bên trong mỗi đầu nối OSFP. IC này bù đắp cho mất tín hiệu tần số cao trong thời gian chạy đồng dài hơn.Đối với mô hình 5m, các dây 26AWG dày hơn được sử dụng để giảm kháng cự, và bộ cân bằng định hình lại sơ đồ mắt 100G-PAM4 ở cả hai đầu máy phát và máy nhận.Kết quả là một liên kết hoạt động điện như một cáp ngắn hơn nhiều, đạt được 800Gb / s với BER thấp hơn rất nhiều so với thông số kỹ thuật trong khi tiêu hao chỉ 1,5W mỗi đầu.

Ứng dụng và triển khai

• Quantum-2 Chuyển đổi sang Chuyển đổi:Kết nối hai bộ chuyển đổi InfiniBand 800Gb/s cách nhau tới 5m.
• Chuyển sang DGX H100:Lý tưởng để kết nối các công tắc Quantum-2 ToR với các hệ thống NVIDIA DGX H100 (các biến thể phẳng / có vây có sẵn).
• Trung tâm dữ liệu Ethernet:Spektrum-4 400G chuyển đổi kết nối hoặc máy chủ-to-leaf.
• Cổ cao mật độ:Cáp trong giá đỡ ngắn với độ trễ tối thiểu.

Thông số kỹ thuật và tùy chọn đặt hàng

Lưu ý: Các biến thể phẳng và phẳng đến vây có sẵn cho DGX H100 (MCA4J80-N003-FLT, MCA4J80-N003-FTF).và bao gồm giao diện hàng loạt I2C.

Ưu điểm và điểm khác biệt

• so với DAC thụ động:Mở rộng phạm vi đến 5m (chỉ hạn chế thụ động ~ 3m) mà không tăng độ trễ hoặc sức mạnh đáng kể.
• so với Active Optical (AOC):Chi phí thấp hơn, năng lượng thấp hơn (1.5W so với ~ 3-5W) và không cần làm sạch / bảo trì giao diện quang học.
• Sự linh hoạt của giao thức:SKU duy nhất hoạt động cho cả InfiniBand và Ethernet; giao thức tự động phát hiện.
• Chất lượng tín hiệu:Được thiết kế cho các NDR yêu cầu 100G-PAM4 với độ phản xạ tối thiểu.

Dịch vụ & Hỗ trợ

Chúng tôi cung cấp tư vấn kỹ thuật 24/7, dịch vụ RMA và hỗ trợ thiết kế cơ sở hạ tầng cáp. Mỗi MCA4J80-N005 được hỗ trợ bởi bảo hành 1 năm và thử nghiệm trước khi vận chuyển.Chiều dài tùy chỉnh và nhãn có sẵn cho đơn đặt hàng theo khối lượng- Sưu trữ của chúng tôi đảm bảo giao hàng cùng ngày cho các mặt hàng trong kho.

Câu hỏi thường gặp (FAQ)

Hỏi: Tôi có thể sử dụng MCA4J80-N005 với chuyển mạch Ethernet 400G không?

A:Có. Cáp tự động phát hiện giao thức; khi được kết nối với một bộ chuyển đổi 400G Spectrum-4, nó hoạt động như 2x400GbE breakout. Đối với InfiniBand Quantum-2, nó chạy như NDR hai cổng 800Gb / s.

Q: Sự khác biệt giữa ACC và DAC thụ động là gì?

A:ACC bao gồm một IC cân bằng bên trong đầu nối để định hình lại tín hiệu, cho phép khoảng cách dài hơn (lên đến 5m) ở 800G.DAC thụ động không có các thành phần hoạt động và được giới hạn khoảng 2-3m ở tốc độ này.

Q: Cáp này có cần cấu hình nào không?

A:EEPROM cung cấp nhận dạng, và máy chủ tự động thiết lập liên kết theo giao thức.

Hỏi: Khoảng bán kính uốn cong tối thiểu để lắp đặt là bao nhiêu?

A:Đối với mô hình 5m (26AWG), bán kính uốn cong đơn là 44,5 mm (5x đường kính).Tránh uốn cong sắc nét gần các kết nối (đường kính uốn cong lắp ráp 10x đường kính).

Q: Cáp này có tương thích với hệ thống DGX H100 không?

A:Vâng. Đối với DGX H100, chúng tôi khuyên các biến thể phẳng hoặc phẳng đến vây (MCA4J80-N003-FLT / -FTF) được thiết kế cho giao diện khung xe cụ thể.Tiêu chuẩn N005 hoạt động cho các kết nối chuyển đổi để chuyển đổi.

Các biện pháp phòng ngừa và hướng dẫn xử lý

• Độ nhạy của ESD:Sử dụng dây đeo cổ tay nối đất khi chèn vào lồng OSFP.
• Phân tích uốn cong:Không bao giờ uốn cong cáp chặt hơn 5 lần đường kính bên ngoài (44,5 mm cho N005) trong quá trình lắp đặt; giữ 10 lần để uốn cong lặp đi lặp lại.
• Nhiệt độ hoạt động:Đảm bảo nhiệt độ xung quanh trong phạm vi 0 °C ∼ 70 °C. Việc vượt quá giới hạn có thể làm suy giảm hiệu suất của bình đẳng.
• Tuân thủ:Đây là một thiết bị lớp A. Trong khu dân cư nó có thể gây nhiễu Ứng dụng trong môi trường thương mại được bảo vệ.
• Lưu trữ:Giữ trong môi trường sạch, khô từ -40 °C đến 85 °C. Tránh nghiền nát hoặc tải trọng lớn trên cáp.
