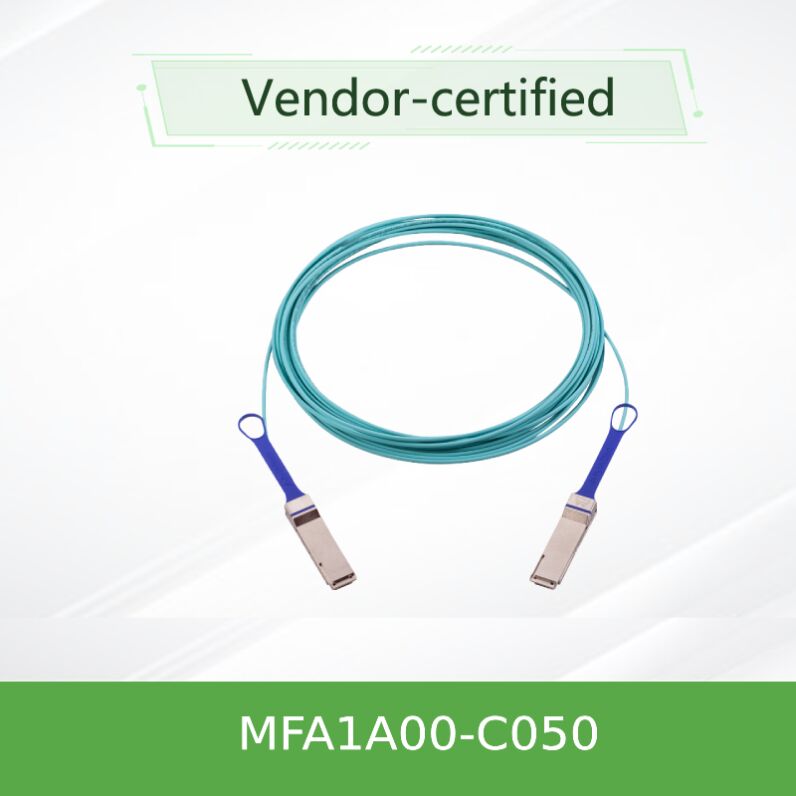

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 Cáp quang hoạt động (AOC)

Mô hình sản phẩm:MFA1A00-C050Giao diện:QSFP28Tỷ lệ dữ liệu:Tối đa là 100Gb/s.Chiều dài cáp:50 mét.

1. Tổng quan sản phẩm

NVIDIA® Mellanox MFA1A00-C050 là mộtCáp quang hoạt động (AOC)được thiết kế cho môi trường 100 Gigabit Ethernet (100GbE) và InfiniBand EDR.loại bỏ sự cần thiết của các mô-đun quang học riêng biệt và cáp vá.MFA1A00-C050Mô hình đặc biệt cung cấp một phạm vi 50 mét, lý tưởng cho khoảng cách trung gian trong giá đỡ và qua lối đi trong trung tâm dữ liệu.thẻ mạngvà kết nối cáp, nó được thiết kế để thay thế cáp DAC cồng kềnh, hạn chế, cung cấp tính toàn vẹn, linh hoạt và mật độ tín hiệu vượt trội.mq9700trong một số phân khúc thị trường và cấu hình.

2Các đặc điểm chính

• Tỷ lệ dữ liệu:Hỗ trợ đến 100 Gb / s tổng băng thông (4x 25,78 Gb / s lanes).
• Các yếu tố hình thức:Tiêu chuẩn QSFP28 (Quad Small Form-factor Pluggable 28) ở cả hai đầu.
• Tầm tiếp cận:Khoảng cách truyền hiệu quả lên đến 50 mét trên sợi đa chế độ OM3/OM4 (MMF).
• Hiệu quả năng lượng:Sự tiêu hao năng lượng điển hình là 2,2W mỗi đầu (với việc kích hoạt lại thời gian).
• Có thể cắm nóng:Hoàn toàn phù hợp với các thông số kỹ thuật cắm nóng cho việc chèn / tháo hệ thống hoạt động.
• Chẩn đoán số:DDM phù hợp với SFF-8636 toàn diện để giám sát thời gian thực về nhiệt độ, điện áp, công suất quang học và dòng bias.
• Sức mạnh thể chất:áo khoác cáp bền LSZH (Low Smoke Zero Halogen), bán kính uốn cong tối thiểu 30mm.

3Công nghệ và tiêu chuẩn cốt lõi

AOC này tận dụng các công nghệ tiên tiếnVCSEL (Vertical Cavity Surface Emitting Laser)Công nghệ truyền quang tốc độ cao, đáng tin cậy. Nó tuân thủ nghiêm ngặt các tiêu chuẩn ngành để đảm bảo khả năng tương thích rộng rãi:

• Giao diện điện:Phù hợp với SFF-8665 cho QSFP28.
• Giao diện quản lý:SFF-8636 cho chẩn đoán và điều khiển kỹ thuật số dựa trên I2C.
• Hỗ trợ giao thức:100GBASE-SR4 Ethernet (IEEE 802.3bm) và InfiniBand EDR.
• Sự toàn vẹn của tín hiệu:Tích hợp chọn lại thời gian cho mỗi làn đường, cân bằng đầu vào máy phát có thể lập trình và nhấn mạnh trước đầu ra máy thu để có hiệu suất tối ưu trong các điều kiện khác nhau.

4Làm thế nào nó hoạt động

MFA1A00-C050 hoạt động như một hệ thống chuyển đổi quang điện tích hợp.thẻ mạngCác con chip điều khiển tích hợp và mảng VCSEL trong vỏ kết nối chuyển đổi các tín hiệu điện này thành tín hiệu quang học.Các tín hiệu này sau đó được truyền qua bốn sợi đa chế độ song song được đóng gói trong cápỞ đầu nhận, một bộ phát hiện quang tích hợp khác chuyển đổi tín hiệu quang trở lại thành tín hiệu điện cho thiết bị được kết nối.Thiết kế tất cả trong một đơn giản hóa liên kết bằng cách xử lý chuyển đổi tín hiệu bên trong, cung cấp một kết nối plug-and-play tốc độ cao mà là minh bạch cho hệ thống chủ, giống như mộtThẻ NICmáy kéo dài.

5. Các kịch bản ứng dụng

• Kết nối trung tâm dữ liệu:Kết nối đầu rack (ToR) đến kết nối chuyển đổi lá / cột sống, kết nối mạng trong cụm.
• Máy tính hiệu suất cao (HPC):Vải EDR InfiniBand cho siêu máy tính và cụm nghiên cứu.
• Lõi mạng doanh nghiệp:Kết nối liên kết tổng hợp và chuyển đổi lõi đòi hỏi thông lượng 100GbE.
• Cơ sở hạ tầng đám mây:Liên kết băng thông cao trong và giữa các rack máy chủ đám mây.
• Mạng khu vực lưu trữ (SAN):Kết nối các mảng lưu trữ với các mạng tốc độ cao.

6. Thông số kỹ thuật & Hướng dẫn lựa chọn

Tham khảo chọn nhanh (danh sách một phần):

7Ưu điểm cạnh tranh

• Superior Reach vs. DAC:Cung cấp một liên kết đáng tin cậy 50m, vượt xa giới hạn khoảng cách thực tế của cáp đồng (DAC) trực tiếp, mà không bị suy giảm tín hiệu.
• Đơn giản hóa tích hợp:Loại bỏ sự phức tạp và điểm thất bại liên quan đến các bộ thu riêng biệt và dây cáp cáp sợi, giảm tổng chi phí sở hữu.
• Chẩn đoán nâng cao:Cung cấp giám sát sức khỏe hệ thống toàn diện hơn so với cáp thụ động, giúp bảo trì chủ động và cô lập lỗi nhanh chóngthẻ mạngmôi trường.
• Đèn & Dẻo:Dễ dàng hơn đáng kể và dễ quản lý hơn các giải pháp đồng bằng, cải thiện lưu lượng không khí và dễ dàng quản lý cáp trong giá dày đặc.
• Đầu tư chắc chắn về tương lai:Tính tương thích với cả hai giao thức 100G chính (Ethernet và InfiniBand) bảo vệ đầu tư cơ sở hạ tầng của bạn.mq9700gia đình loạt.

8. Hỗ trợ & Dịch vụ

Chúng tôi đứng sau các sản phẩm của chúng tôi và quan hệ đối tác của chúng tôi với các nhà lãnh đạo ngành công nghiệp như NVIDIA Mellanox.MFA1A00-C050hoặc bất kỳ liên quanThẻ NICtừ chúng tôi, bạn nhận được:

• Bảo hành:Bảo hành nhà sản xuất đầy đủ được cung cấp bởi NVIDIA.
• Có sẵn:CácMFA1A00-C050và các biến thể khác thường có sẵn từ cổ phiếu để giao hàng nhanh chóng.
• Hỗ trợ kỹ thuật:Truy cập vào nhóm kỹ thuật nội bộ của chúng tôi để tư vấn trước bán hàng và hỗ trợ tích hợp sau bán hàng.
• Global Logistics:Hỗ trợ vận chuyển và thông quan đáng tin cậy cho các đơn đặt hàng quốc tế.

9Các câu hỏi thường gặp

10Các biện pháp phòng ngừa quan trọng

• Phân tích uốn cong:Không uốn cong dây cáp dưới bán kính uốn cong tối thiểu là 30 mm trong quá trình lắp đặt hoặc vận hành để ngăn ngừa tổn thương sợi bên trong.
• Bảo vệ ESD:Hãy xử lý các kết nối QSFP28 một cách cẩn thận, sử dụng dây đeo cổ tay và thiết bị ESD thích hợp để ngăn ngừa tổn thương do điện tĩnh.
• Điều kiện môi trường:Hoạt động và lưu trữ trong nhiệt độ được chỉ định (0 °C đến 70 °C hoạt động, -40 °C đến 85 °C lưu trữ) và độ ẩm (5% đến 85% không ngưng tụ).
• Hoàn hợp:Kiểm tra khả năng tương thích với thiết bị chủ cụ thể của bạn (đổi,thẻ mạngKhông phải tất cả các thiết bị đều cho phép tất cả các tính năng nâng cao như thời gian lại.
• An toàn laser:Sản phẩm này được phân loại là sản phẩm laser lớp 1 theo IEC 60825-1. Nó an toàn trong điều kiện hoạt động bình thường.
• EMC/Quản lý:Phù hợp với FCC lớp A, CE, RoHS, và các quy định liên quan khác cho môi trường thương mại.
