MMA4Z00-NS máy thu quang mellanox tương thích 800G 2xSR4 OSFP PAM4 850nm 50m
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | Bộ thu phát quang Mellanox MMA4Z00-NS |
| Tài liệu: | MMA4Z00-NS.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tình trạng: | Mới và nguyên bản | sẵn có: | Cổ phần |
|---|---|---|---|
| Công nghệ: | Infiniband và Ethernet | Tốc độ tối đa: | 800gb/s |
| Chiều dài: | 50m | Phạm vi nhiệt độ: | 0 ° C đến +70 ° C. |
| Tên: | Bộ thu phát quang MELLANOX MMA4Z00-NS tương thích 800G 2xSR4 OSFP PAM4 850NM 50M Mô-đun bộ thu phát | Từ khóa: | Bộ thu phát quang Mellanox |
| Làm nổi bật: | Bộ thu phát quang OSFP 800G Mellanox,Bộ thu phát MMA4Z00-NS 2xSR4 PAM4,Bộ thu phát 850nm Mellanox có bảo hành |
||
Mô tả sản phẩm

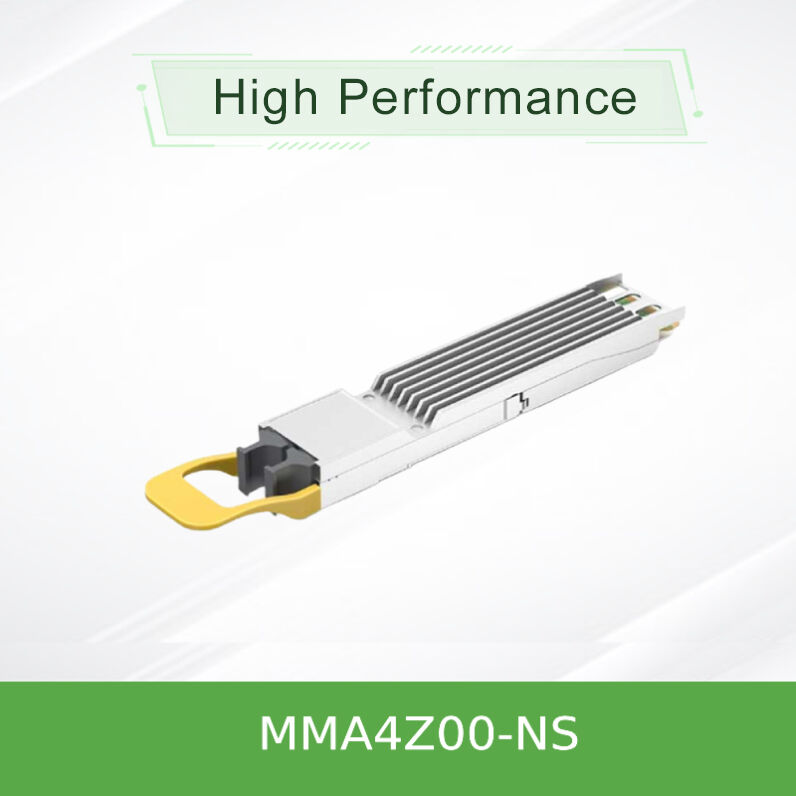

NVIDIA MMA4Z00-NS 800Gb / s OSFP Twin-Port SR8 Optical Transceiver cung cấp giải pháp thẻ mạng mật độ cao, băng thông cao cho các trung tâm dữ liệu AI và HPC thế hệ tiếp theo.
MMA4Z00-NS không chỉ là một thẻ mạng; nó là một bước đột phá về mật độ và hiệu quả.hiệu quả tăng gấp đôi mật độ cổng của các công tắc như nền tảng mq9700Điều này cho phép 64 cổng 400G trong khung 32 khe, làm giảm đáng kể không gian rack và sự phức tạp của cáp trong khi hỗ trợ cả giao thức InfiniBand và Ethernet tự động.
- Hỗ trợ hai giao thức:Tự động kích hoạt firmware InfiniBand hoặc Ethernet dựa trên chuyển đổi máy chủ
- Mật độ cao:Hai cổng 400G trong một khe cắm OSFP, tối đa hóa việc sử dụng mặt đĩa chuyển đổi
- Hiệu suất:Tổng hợp 800G (2x400G) sử dụng điều chế 100G-PAM4 mỗi làn trên 8 kênh dựa trên VCSEL
- Tầm tiếp cận:Tối đa 50 mét trên sợi OM4 đa phương thức, 30 mét trên OM3 (với hai tấm vá)
- Hiệu quả năng lượng:Phân hao năng lượng tối đa là 17W, với chế độ ngủ năng lượng thấp ở 2.0W
- Có thể cắm nóng:Hoàn toàn phù hợp với các tiêu chuẩn quản lý OSFP MSA và CMIS 4.0
- Kết nối linh hoạt:Hỗ trợ cả cáp sợi thẳng và 1: 2 splitter cho cấu hình liên kết 400G hoặc 200G
- Form Factor & Management:Phù hợp với OSFP MSA Specification Rev. 1.12 và Common Management Interface Specification (CMIS) 4.0
- Phương thức điều chỉnh:100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) cho mỗi làn đường điện và quang học
- Động cơ quang học:850nm VCSEL (Vertical-Cavity Surface-Emitting Laser) để truyền đa chế độ
- Kết nối:Định hướng dọc được cấp bằng sáng chế của hai đầu nối MPO-12/APC (Angled Physical Contact) để phù hợp với thiết kế hai cổng, giảm thiểu phản xạ ngược
- Chẩn đoán:Giám sát chẩn đoán kỹ thuật số toàn diện (DDM) để theo dõi thời gian thực nhiệt độ, điện áp, thiên hướng TX và công suất quang cho mỗi làn đường
Máy thu hoạt động như một bộ chuyển đổi quang điện tinh vi. Ở phía máy chủ (ví dụ như một công tắc mq9700), nó nhận được 8 làn sóng tín hiệu điện 100G-PAM4.hai động cơ thu phát giống hệt nhau xử lý bốn làn mỗi.
Dòng chảy quy trình:Đầu vào điện (PAM4) → Driver & Laser Array (E / O Conversion) → 850nm Light into Multimode Fiber → Máy thu từ xa (O / E Conversion) → Điểm phát ra tín hiệu điện.
Mỗi cổng quang sử dụng một đầu nối MPO 12 sợi nhưng chỉ kích hoạt 8 sợi (4 cho truyền, 4 cho nhận).Các cáp sợi chéo loại B được yêu cầu, mà bên trong trao đổi các cặp sợi Tx và Rx để sắp xếp các bộ phát với các bộ thu đúng cách.
- Kết nối chuyển đổi-đổi lại:Tạo một liên kết 800G giữa hai chuyển đổi hoặc hai liên kết 400G độc lập cho các chuyển đổi riêng biệt

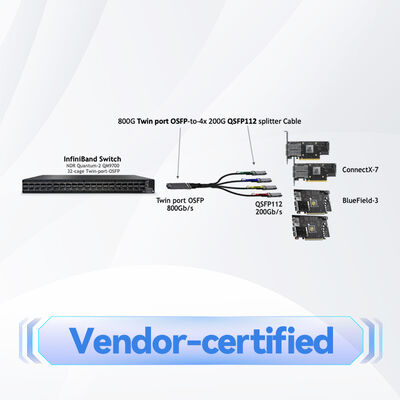

- Kết nối máy chủ mật độ cao:Kết nối một công tắc với nhiều NVIDIA ConnectX-7 adapters và / hoặc BlueField-3 DPU
- AI/GPU Cluster Fabric:Lý tưởng để xây dựng mạng băng thông cao, độ trễ thấp cho hệ thống NVIDIA DGX H100 và giao tiếp GPU-to-GPU qua InfiniBand
- Consolidated Data Center Spine-Leaf:Tối đa hóa mật độ băng thông trong tổng hợp và các lớp cốt lõi của vải Ethernet
| Thuộc tính | Thông số kỹ thuật |
|---|---|
| Mô hình sản phẩm | MMA4Z00-NS |
| Hình thức yếu tố | OSFP Twin-Port |
| Tỷ lệ dữ liệu tổng hợp | 800 Gb/s (2 x 400 Gb/s) |
| Phương thức điều chỉnh | 100G-PAM4 mỗi làn đường |
| Độ dài sóng quang học | 850 nm VCSEL |
| Phạm vi tối đa của sợi (OM4) | 50 mét. |
| Loại kết nối | 2 x MPO-12/APC |
| Hỗ trợ giao thức | NDR InfiniBand / 400Gb Ethernet |
| Tiêu thụ năng lượng (tối đa) | 17 Watt |
| Chế độ năng lượng thấp | < 2,0 Watt |
| Điện áp cung cấp | 3.3 V ± 5% |
| Nhiệt độ khoang hoạt động | 0°C đến +70°C |
| Lớp an toàn laser | Lớp 1M |
| Nền tảng tương thích | NVIDIA Quantum-2, Spectrum-4 chuyển đổi (mq9700 series) |
- Mật độ cổng không có đối thủ:Tăng gấp đôi số cổng 400G hiệu quả trên khung chuyển đổi so với máy thu cổng duy nhất, cung cấp hiệu quả CapEx và không gian rack vượt trội
- Giao thức Agility:Một SKU duy nhất phục vụ cả môi trường InfiniBand và Ethernet, đơn giản hóa hàng tồn kho và cung cấp tính linh hoạt trong tương lai
- Quản lý năng lượng thông minh:Khi được sử dụng với cáp phân tách cho các liên kết 200G, nó tự động báo hiệu cho thẻ mạng cực xa để giảm điện từ 8W xuống còn 5,5W, tối ưu hóa việc sử dụng năng lượng toàn bộ hệ thống
- NVIDIA Tối ưu hóa đầu cuối:Kiểm tra và xác nhận nghiêm ngặt trong hệ sinh thái của NVIDIA, đảm bảo hiệu suất và độ tin cậy được đảm bảo
- Thiết kế làm mát nâng cao:Vỏ vây có vây trên được thiết kế đặc biệt cho hiệu suất nhiệt tối ưu trong môi trường chuyển đổi đông đặc, làm mát bằng không khí
Được hỗ trợ bởi kinh nghiệm hàng thập kỷ của công ty chúng tôi và đội ngũ kỹ thuật mạnh mẽ, chúng tôi cung cấp hỗ trợ toàn diện cho giải pháp này và các giải pháp thẻ mạng cao cấp khác:
- Bảo hành:Bảo hành tiêu chuẩn của nhà sản xuất áp dụng.
- Có sẵn:Trong kho với hàng tồn kho sẵn sàng để vận chuyển, hỗ trợ các đơn đặt hàng khối lượng lớn
- Hỗ trợ kỹ thuật:Tư vấn khách hàng 24/7 và hỗ trợ kỹ thuật sau bán hàng
- Dịch vụ hội nhập:Hướng dẫn chuyên gia về triển khai trong môi trường mạng NVIDIA và nhiều nhà cung cấp
- Global Logistics:Giao hàng đáng tin cậy với việc theo dõi giao hàng chính xác
Hoàn hợp:Kiểm tra khả năng tương thích của máy chủ chuyển đổi (ví dụ, loạt mq9700). Chỉ sử dụng với lồng OSFP được đề xuất bởi NVIDIA.
Loại sợi:Sử dụng sợi OM3 hoặc OM4 đa phương thức. Đảm bảo cực quang sợi là chính xác bằng cách sử dụng cáp chéo loại B cho các liên kết trực tiếp từ máy thu đến máy thu.
Việc xử lý:Luôn luôn giữ nắp bụi bảo vệ trên cổng quang học khi không được kết nối. Làm sạch các đầu nối MPO bằng các công cụ được phê duyệt trước khi chèn để ngăn ngừa ô nhiễm, một nguyên nhân hàng đầu gây hỏng liên kết.Theo dõi các biện pháp phòng ngừa ESD (khả năng điện tĩnh) trong khi xử lý.
Môi trường:Hoạt động trong phạm vi nhiệt độ trường hợp được chỉ định (0 °C đến 70 °C).
An toàn laser:Đây là một sản phẩm laser lớp 1M. Đừng nhìn chằm chằm vào khẩu độ quang mở hoặc sử dụng các dụng cụ quang để xem chùm tia.
Lưu lượng năng lượng:Mô-đun có thể được cắm nóng nhưng đảm bảo hệ thống máy chủ cung cấp năng lượng và nối đất đáp ứng các thông số kỹ thuật để tránh hỏng.
