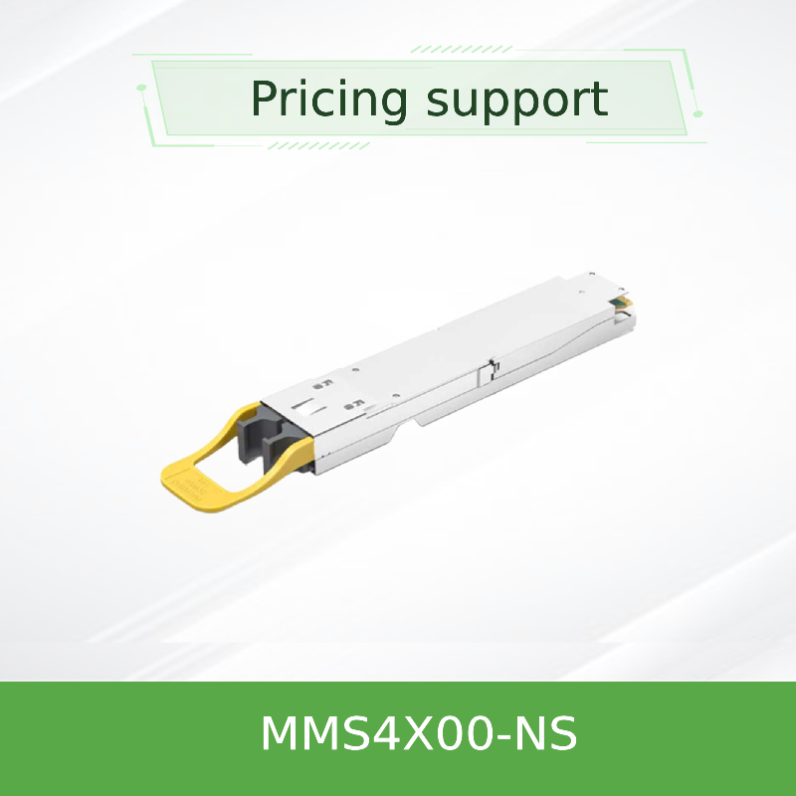

MMS4X00-NS 800Gbps Bộ thu phát quang OSFP DR8 hai cổng Single Mode

1. Tổng quan sản phẩm

NVIDIA® MMS4X00-NS đại diện cho một bước đột phá trong kết nối trung tâm dữ liệu với tư cách là bộ thu phát quang OSFP hai cổng 800Gb/s đầu tiên trong ngành. Mô-đun DR8 (8-channel Datacenter Reach) sáng tạo này tích hợp hai bộ xử lý thu phát 400Gb/s độc lập trong một yếu tố hình thức OSFP duy nhất, mang lại mật độ cổng chưa từng có cho các bộ chuyển mạch Quantum-2 InfiniBand và Spectrum-4 Ethernet. Sử dụng công nghệ sợi quang đơn mode với điều chế 100G-PAM4 trên mỗi kênh, bộ thu phát này đạt được khả năng truyền tải đáng tin cậy lên đến 100 mét trong khi vẫn duy trì hiệu quả năng lượng vượt trội. Thiết kế mặt trên có vây đảm bảo quản lý nhiệt tối ưu trong môi trường chuyển mạch làm mát bằng không khí, cung cấp một giải pháp thay thế vượt trội cho các giải pháp cáp quang thụ động.

2. Đặc điểm chính

• Băng thông tổng hợp 800Gb/s (2x cổng 400Gb/s)
• Thiết kế hai cổng với hai đầu nối MPO-12/APC độc lập
• Phạm vi lên đến 100m trên sợi quang đơn mode (SMF)
• Yếu tố hình thức OSFP mặt trên có vây để tăng cường làm mát bằng không khí
• Công nghệ laser EML 1310nm với 100G-PAM4 trên mỗi làn
• Hỗ trợ giao thức kép: InfiniBand NDR và Ethernet 400GbE
• Mức tiêu thụ điện năng tối đa: 17W (hoạt động đầy đủ)
• Chế độ ngủ tiêu thụ điện năng thấp: 1.5W
• Giám sát chẩn đoán kỹ thuật số (DDM) toàn diện trên mỗi kênh
• Có thể cắm nóng và tuân thủ RoHS
• Được chứng nhận sản phẩm laser Loại 1

3. Công nghệ cốt lõi & Tiêu chuẩn

Bộ thu phát Cáp quang tiên tiến này sử dụng công nghệ Laser điều chế bên ngoài (EML) 1310nm tiên tiến với điều chế PAM4 để đạt được mật độ dữ liệu đặc biệt. Nó tuân thủ các thông số kỹ thuật IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR và OSFP MSA Rev. 1.12. Mô-đun này có giao diện quản lý tuân thủ CMS 4.0 và hỗ trợ cân bằng thích ứng, đảm bảo tính toàn vẹn của tín hiệu trong các môi trường trung tâm dữ liệu đòi hỏi khắt khe. Các đầu nối MPO-12/APC kép với độ bóng góc cạnh giảm thiểu phản xạ ngược, mang lại những lợi thế đáng kể so với các triển khai cáp quang thụ động thông thường.

4. Nguyên tắc hoạt động

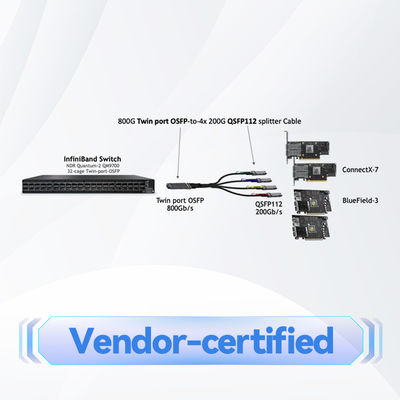

Bộ thu phát kết hợp hai bộ xử lý thu phát 400Gb/s hoàn chỉnh hoạt động độc lập trong một vỏ duy nhất. Mỗi bộ xử lý chuyển đổi bốn làn điện của tín hiệu PAM4 53,125 GBd thành tín hiệu quang bằng cách sử dụng laser EML tích hợp. Các tín hiệu quang này được truyền qua tám sợi chuyên dụng (bốn trên mỗi cổng) trong các đầu nối MPO-12 trên Cáp quang đơn mode. Công nghệ DSP tiên tiến cung cấp đồng bộ hóa lại tín hiệu, cân bằng đầu vào thích ứng và nhấn mạnh đầu ra để duy trì tính toàn vẹn của tín hiệu. Mô-đun tự động phát hiện các cấu hình sợi được kết nối, hỗ trợ các kết nối 400Gb/s thẳng hoặc các cấu hình bộ chia cho phép hoạt động 200Gb/s với mức tiêu thụ điện năng giảm.

5. Kịch bản ứng dụng

• Kết nối liên kết chuyển mạch sang chuyển mạch mật độ cao trong hệ thống Quantum-2/InfiniBand NDR
• Kết nối vải chuyển mạch Ethernet Spectrum-4
• Mạng xương sống cụm AI/ML và HPC
• Kiến trúc spine-leaf trung tâm dữ liệu siêu quy mô
• Kết nối hệ thống DGX H100 với cơ sở hạ tầng chuyển mạch
• Kết nối bộ điều hợp ConnectX-7 và DPU BlueField-3

6. Thông số kỹ thuật

7. Ưu điểm & Điểm bán hàng

• Mật độ chưa từng có: Cung cấp hai cổng 400Gb/s trong một yếu tố hình thức OSFP duy nhất, tăng gấp đôi dung lượng cổng so với các bộ thu phát truyền thống.
• Không phụ thuộc giao thức: Tự động thích ứng với cả giao thức InfiniBand NDR và Ethernet 400GbE dựa trên cấu hình chuyển mạch của máy chủ.
• Triển khai linh hoạt: Hỗ trợ nhiều kịch bản kết nối bao gồm chuyển mạch sang chuyển mạch, chuyển mạch sang bộ điều hợp và các cấu hình hỗn hợp với khả năng thích ứng tốc độ tự động.
• Quản lý nhiệt tiên tiến: Thiết kế mặt trên có vây đảm bảo làm mát tối ưu trong môi trường chuyển mạch mật độ cao, duy trì độ tin cậy dưới tải đầy đủ.
• Giám sát toàn diện: Khả năng DDM mở rộng cung cấp khả năng giám sát trên mỗi làn về nhiệt độ, điện áp, công suất TX/RX và dòng điện thiên vị để bảo trì chủ động.

8. Dịch vụ & Hỗ trợ

Bộ thu phát này được hỗ trợ bởi sự đảm bảo chất lượng và hỗ trợ kỹ thuật toàn diện của NVIDIA. Chúng tôi bổ sung điều này bằng kho hàng trị giá 10 triệu đô la của chúng tôi để giao hàng nhanh chóng trên toàn cầu. Đội ngũ kỹ thuật của chúng tôi cung cấp tư vấn 24/7 để hỗ trợ tích hợp và khắc phục sự cố, đảm bảo hiệu suất tối ưu trong môi trường mạng của bạn. Với tư cách là nhà phân phối được ủy quyền cho các thành phần mạng NVIDIA chính hãng, chúng tôi đảm bảo các sản phẩm chính hãng bao gồm giải pháp bộ thu phát Cáp quang tiên tiến này.

9. Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa các phiên bản mặt trên có vây và mặt trên phẳng là gì?
Đáp: Phiên bản mặt trên có vây (MMS4X00-NS) được thiết kế cho các bộ chuyển mạch làm mát bằng không khí với khả năng làm mát nâng cao. Phiên bản mặt trên phẳng (MMS4X00-NS-FLT) được dự định cho các hệ thống làm mát bằng chất lỏng và triển khai DGX H100, nơi cần có quản lý nhiệt khác nhau.

Hỏi: Tôi có thể sử dụng các loại cáp khác nhau trên hai cổng cùng một lúc không?
Đáp: Không, cả hai cổng phải sử dụng cùng một loại cáp - một là cả hai cáp 400Gb/s thẳng hoặc cả hai cáp bộ chia 1:2 để hoạt động 200Gb/s. Không hỗ trợ trộn các loại cáp.

Hỏi: Điều này so sánh như thế nào với việc sử dụng hai bộ thu phát 400Gb/s riêng biệt?
Đáp: Thiết kế hai cổng cung cấp cùng chức năng như hai bộ thu phát rời rạc nhưng với mật độ cổng cao hơn đáng kể, giảm tiêu thụ điện năng (17W so với ~18W cho hai thiết bị riêng biệt) và quản lý cáp đơn giản hóa thông qua thiết kế yếu tố hình thức tích hợp.

10. Thận trọng

• Luôn sử dụng cáp chéo MPO-12/APC được NVIDIA khuyến nghị (dòng MFP7E30 cho thẳng, MFP7E40 cho bộ chia) để có hiệu suất tối ưu.
• Đảm bảo làm sạch đúng cách các đầu nối MPO trước khi cài đặt để ngăn ngừa ô nhiễm gây ra hầu hết các sự cố liên kết.
• Không trộn các đầu nối APC (xanh lục) với các đầu nối UPC (xanh lam) vì chúng không tương thích.
• Duy trì nhiệt độ hoạt động từ 0°C đến 70°C để có hiệu suất đáng tin cậy.
• Sản phẩm laser Loại 1 này an toàn trong điều kiện hoạt động bình thường nhưng không nên tháo rời.
• Xử lý bộ thu phát và cáp quang thụ động liên quan một cách cẩn thận để tránh làm hỏng các giao diện quang học.
