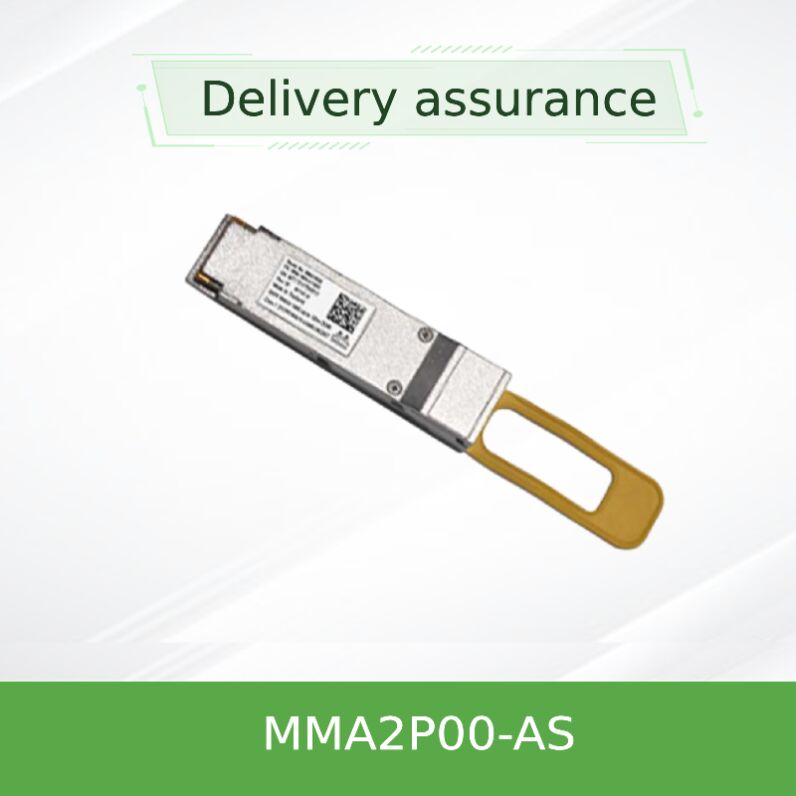

Mellanox MMA2P00-AS 25GbE SR SFP28 Bộ thu quang đa chế độ

Mellanox MMA2P00-AS là bộ thu phát quang SFP28 có thể cắm, hiệu suất cao được thiết kế cho mạng 25 Gigabit Ethernet. Thành phần kết nối quang quan trọng này kết nối giao diện điện của bộ chuyển mạch chủ hoặccard mạngđến cơ sở hạ tầng cáp quang đa chế độ (MMF). Được thiết kế cho trung tâm dữ liệu và các ứng dụng doanh nghiệp yêu cầu kết nối tốc độ cao, đáng tin cậy trong khoảng cách ngắn đến trung bình, bộ thu phát này mang lại tính toàn vẹn tín hiệu và hiệu suất năng lượng đặc biệt.

Hoạt động ở bước sóng 850nm, nó đóng vai trò là khối xây dựng cơ bản cho các lớp chuyển mạch và truy cập máy chủ 25G hiện đại, được thiết kế để hoạt động liền mạch với hệ sinh thái rộng lớn của Mellanox và các thiết bị dựa trên tiêu chuẩn như một phần quan trọng trong hệ thống của bạn.card mạngchiến lược nâng cấp hoặc triển khai.

• Kết nối tốc độ cao:Hỗ trợ tốc độ dữ liệu lên tới 25,78125 GBd mỗi kênh cho các ứng dụng 25GbE
• Thời gian nghỉ việc linh hoạt:Tính năng đặt lại thời gian cho Đồng hồ và Phục hồi dữ liệu (CDR) do người dùng lựa chọn cho cả đường truyền và nhận, tối ưu hóa chất lượng tín hiệu cho hoạt động 25Gb/s
• Điều hòa tín hiệu nâng cao:Bao gồm bộ cân bằng đầu vào có thể lập trình trên máy phát và biên độ/nhấn mạnh đầu ra có thể lập trình trên máy thu để có hiệu suất liên kết vượt trội
• Hoạt động điện năng thấp:Công suất tiêu tán thông thường chỉ 0,7W khi bật tính năng định thời gian lại, tuân thủ các thông số kỹ thuật SFP28 Power Level 1
• Phạm vi tiếp cận mở rộng:Hỗ trợ liên kết lên tới 100 mét trên OM4 và 70 mét trên sợi đa chế độ OM3 ở tốc độ tối đa 25Gb/s
• Quản lý toàn diện:Hoàn toàn tuân thủ SFF-8472, cung cấp Giám sát chẩn đoán kỹ thuật số (DDM) thông qua giao diện I²C tiêu chuẩn để theo dõi nhiệt độ, điện áp và năng lượng quang theo thời gian thực

Bộ thu phát này tận dụng công nghệ mạch tích hợp độc quyền của Mellanox để đạt được hiệu suất cao với mức tiêu thụ điện năng thấp. Nó hoàn toàn tuân thủ thông số kỹ thuật SFF-8402 cho hệ số dạng và đầu nối SFP28.

Về mặt kết nối mạng, nó đáp ứng tiêu chuẩn IEEE 802.3bm cho 25GBASE-SR và cũng tương thích ngược với 10GBASE-SR, mang lại lộ trình di chuyển suôn sẻ. cácmq9700các thành phần thuộc dòng sản phẩm này, bao gồm cả các thiết bị quang học như thế này, được biết đến nhờ việc tuân thủ các giao thức nghiêm ngặt của ngành, đảm bảo khả năng tương tác trong môi trường nhiều nhà cung cấp và khiến chúng trở thành lựa chọn đáng tin cậy cho mọi nhu cầu.card mạnggiải pháp kết nối.

MMA2P00-AS hoạt động như một bộ chuyển đổi quang điện hai chiều. Về phía máy chủ (điện), nó nhận tín hiệu điện tốc độ cao từthẻ nichoặc chuyển đổi SerDes. Bên trong, các tín hiệu này có thể được định thời gian lại và điều chỉnh (nếu bật tính năng định thời gian lại) trước khi được sử dụng để điều khiển máy phát VCSEL (Laze phát ra bề mặt khoang dọc) 850nm.

Tia laser chuyển đổi tín hiệu điện thành tín hiệu quang, tín hiệu này được phát ra thành sợi quang đa chế độ thông qua đầu nối LC. Theo hướng ngược lại, một bộ thu quang (photodiode) chuyển đổi các xung ánh sáng tới từ sợi quang được ghép nối thành tín hiệu điện, sau đó được cân bằng và gửi đến máy chủ. Toàn bộ quá trình này được quản lý và giám sát thông qua bộ điều khiển tích hợp và giao diện I2C.

Bộ thu phát này lý tưởng để tạo các liên kết băng thông cao, tiết kiệm chi phí trong các trung tâm dữ liệu, lõi mạng doanh nghiệp và cụm máy tính hiệu năng cao. Các kịch bản triển khai điển hình bao gồm:

• Kết nối các bộ chuyển mạch trên cùng (ToR) với các máy chủ hỗ trợ 25G trong cùng một giá đỡ hoặc liền kề
• Cung cấp các liên kết chuyển mạch (ISL) cho kiến ​​trúc mạng nhánh 25GbE trên nhà máy sợi OM3/OM4 hiện có
• Nâng cấp liên kết 10G lên 25G bằng cách sử dụng cùng cơ sở hạ tầng cáp quang đa chế độ để tăng mật độ băng thông
• Phục vụ như giao diện quang học cho Mellanox hiệu suất caocard mạngcài đặt trong các nút lưu trữ và máy chủ

• Tính toàn vẹn tín hiệu vượt trội:Các tính năng cân bằng có thể lập trình và định thời gian có thể lựa chọn sẽ tích cực làm sạch các tín hiệu điện và quang, đảm bảo Tỷ lệ lỗi bit (BER) tốt hơn 10⁻¹⁵, điều này rất quan trọng để ổn địnhthẻ nicvà chuyển đổi hoạt động
• Bảo vệ đầu tư & linh hoạt:Khả năng tương thích ngược với 10GBASE-SR và khả năng tắt CDR để có tốc độ thấp hơn cho phép tích hợp liền mạch vào cơ sở hạ tầng cáp quang 10G hiện có và nâng cấp mạng phù hợp với tương lai, một lựa chọn thông minh khi mở rộng mạng lưới của bạncard mạngkhả năng
• Tối ưu hóa hiệu quả năng lượng:Thường chỉ tiêu thụ 0,7W, bộ thu phát này giúp giảm tổng công suất hệ thống và tải nhiệt so với các giải pháp thay thế công suất cao hơn, góp phần giảm chi phí vận hành
• Độ tin cậy được xác thực nghiêm ngặt:Giống như tất cả các thành phần trongmq9700hệ sinh thái, nó trải qua thử nghiệm sản xuất rộng rãi để đảm bảo hiệu suất vượt trội và độ bền lâu dài trong môi trường trung tâm dữ liệu đòi hỏi khắt khe
• Quản lý mạng thông minh:Hỗ trợ DDM đầy đủ cung cấp cho các nhà khai thác mạng khả năng theo dõi tình trạng theo thời gian thực, cho phép bảo trì chủ động và khắc phục sự cố đơn giản hóa

Bộ thu phát quang Mellanox LinkX được bảo vệ bởi mộtBảo hành phần cứng giới hạn 1 năm, bao gồm việc sửa chữa hoặc thay thế các khiếm khuyết về vật liệu và tay nghề. Mạng lưới phân phối toàn cầu của chúng tôi đảm bảo tính sẵn có đáng tin cậy. Tài liệu kỹ thuật toàn diện và khả năng tiếp cận hỗ trợ của chuyên gia được cung cấp để tạo điều kiện tích hợp suôn sẻ vào cơ sở hạ tầng mạng của bạn.

MỘT:Sự khác biệt chính là phạm vi nhiệt độ hoạt động. Model AS tiêu chuẩn được đánh giá ở nhiệt độ vỏ từ 0°C đến 70°C. Biến thể ASHT (Nhiệt độ cao) hỗ trợ phạm vi mở rộng từ 0°C đến 85°C, giúp biến thể này phù hợp với các môi trường có khả năng làm mát ít được kiểm soát hơn hoặc nhiệt độ xung quanh cao hơn.

MỘT:Đúng. Bộ thu phát hỗ trợ hoạt động 10GBASE-SR. Khi được sử dụng ở tốc độ 10Gb/s, chức năng Phục hồi dữ liệu đồng hồ (CDR) thường bị tắt và có thể đạt được khoảng cách lên tới 100 mét trên sợi đa chế độ OM3.

MỘT:MMA2P00-AS được xây dựng theo tiêu chuẩn ngành (SFF-8402, IEEE 802.3bm). Mặc dù được thiết kế để mang lại hiệu suất tối ưu trong thiết bị Mellanox nhưng nó phải tương thích với mọi cổng SFP28 tiêu chuẩn. Tuy nhiên, chúng tôi luôn khuyên bạn nên kiểm tra công tắc cụ thể của mình hoặcthẻ nicdanh sách tương thích của nhà cung cấp trước khi mua.

MỘT:Bạn cần cáp quang đa chế độ LC-to-LC song công. Để có khoảng cách tối đa ở tốc độ 25Gb/s, nên sử dụng sợi OM4 (tối đa 100m). Sợi OM3 hỗ trợ lên tới 70m với tốc độ 25Gb/s. Các loại cáp tương tự được sử dụng cho kết nối 10G.

Mellanox Technologies, hiện là một bộ phận quan trọng của NVIDIA, là người tiên phong trong các giải pháp kết nối hiệu suất cao cho máy chủ, bộ lưu trữ và cơ sở hạ tầng siêu hội tụ. Các sản phẩm Ethernet và InfiniBand của công ty đã đặt ra chuẩn mực về tốc độ, hiệu quả và trí thông minh trong các trung tâm dữ liệu trên toàn thế giới, tạo ra những đột phá về trí tuệ nhân tạo, nghiên cứu khoa học và điện toán đám mây.
