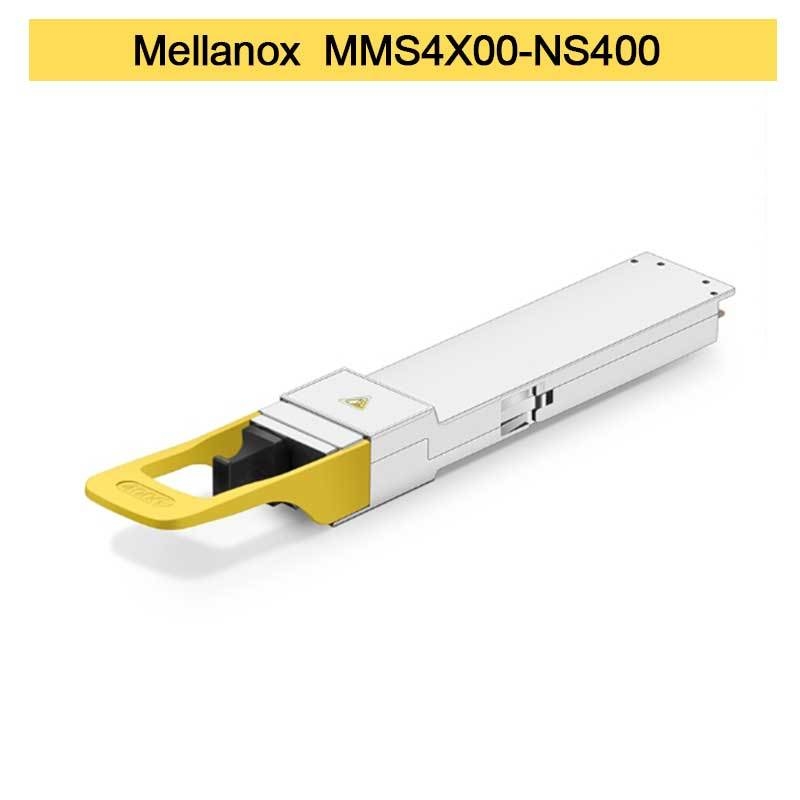

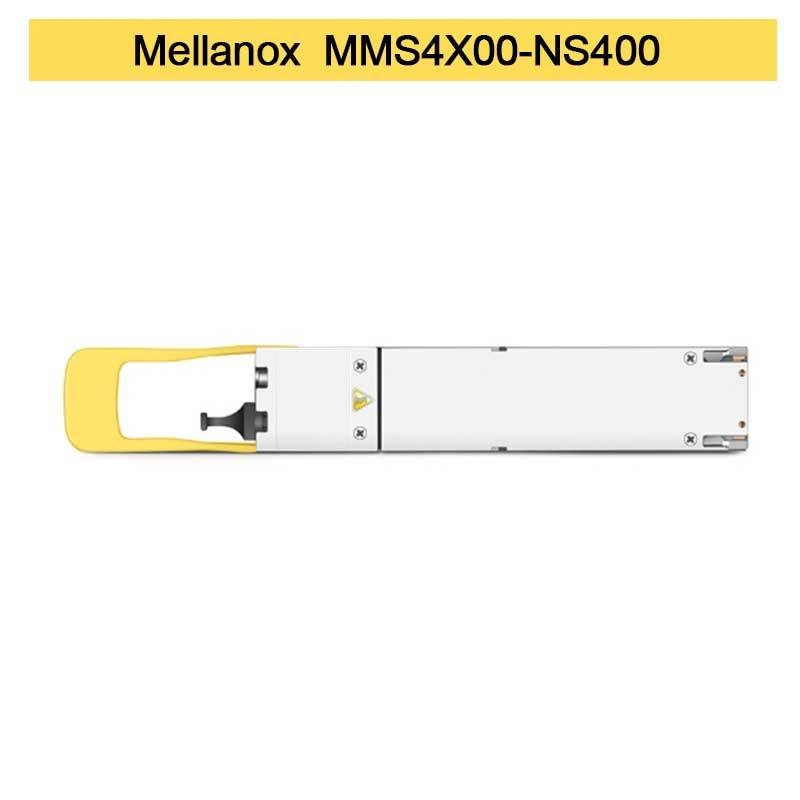

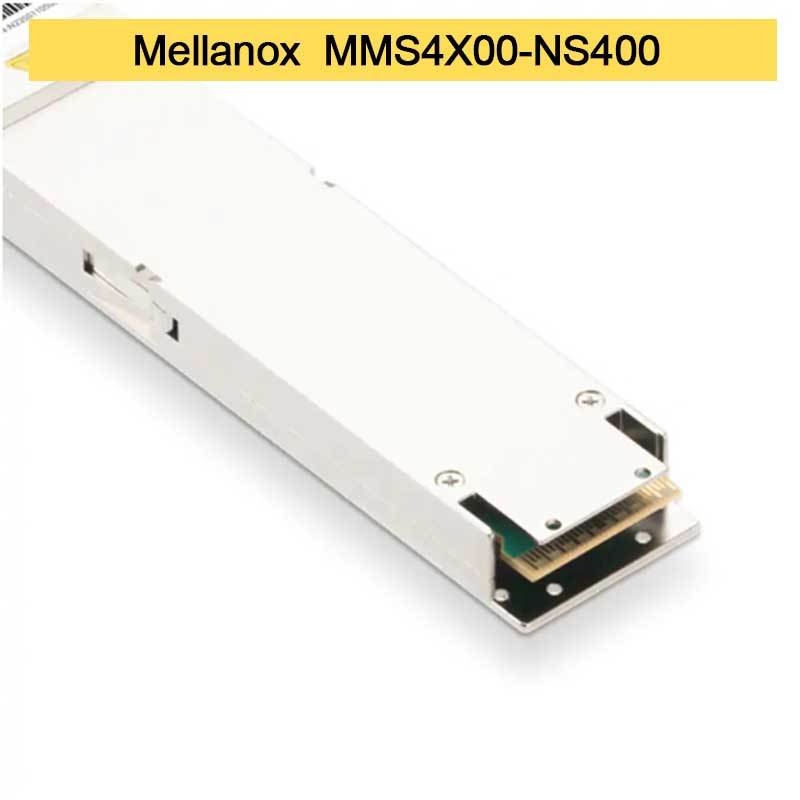

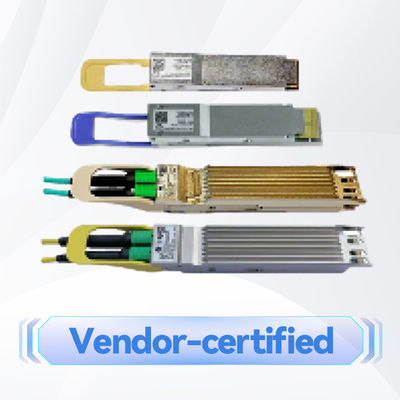

MMS4X00-NS400 400Gb/s OSFP DR4 Bộ thu phát quang đơn mode

1. Tổng quan sản phẩm

NVIDIA® MMS4X00-NS400 là bộ thu phát quang OSFP một cổng hiệu suất cao được thiết kế cho cơ sở hạ tầng trung tâm dữ liệu 400Gb/s thế hệ tiếp theo. Mô-đun DR4 (4-kênh Datacenter Reach) này sử dụng công nghệ sợi quang đơn mode với điều chế 100G-PAM4 trên mỗi làn, mang lại khả năng truyền tải đáng tin cậy lên đến 100 mét. Với thiết kế mặt phẳng trên cùng để quản lý nhiệt tối ưu trong lồng bộ điều hợp ConnectX-7, bộ thu phát này tự động thích ứng với cả giao thức InfiniBand NDR và Ethernet 400GbE, mang lại sự linh hoạt đặc biệt cho môi trường mạng tốc độ cao. Không giống như một cáp quang thụ động, bộ thu phát chủ động này kết hợp khả năng xử lý tín hiệu và chẩn đoán tinh vi.

2. Các đặc điểm chính

• Tốc độ dữ liệu 400Gb/s (4 kênh 100G-PAM4)
• Khoảng cách lên đến 100m trên sợi quang đơn mode (SMF)
• Hệ số dạng OSFP với thiết kế mặt phẳng trên cùng

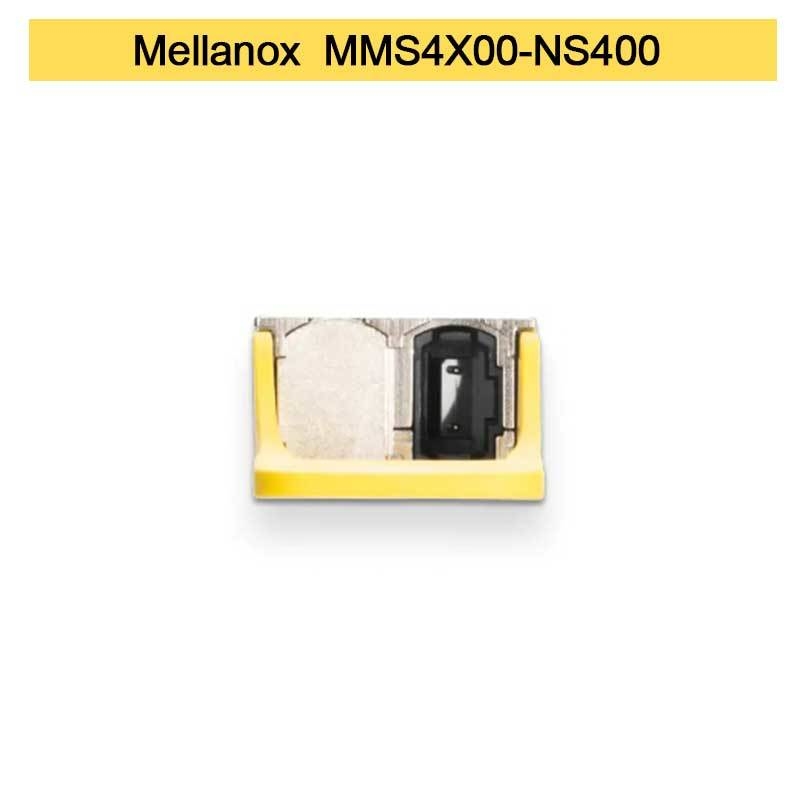

• Đầu nối quang MPO-12/APC đơn
• Công nghệ laser EML 1310nm
• Hoạt động hai tốc độ: 400Gb/s (4 kênh) hoặc 200Gb/s (2 kênh)
• Mức tiêu thụ điện năng tối đa: 9W (400G), 5.5W (200G)
• Giám sát chẩn đoán kỹ thuật số toàn diện (DDM)
• Có thể cắm nóng và tuân thủ RoHS
• Được chứng nhận sản phẩm laser Loại 1

3. Công nghệ cốt lõi & Tiêu chuẩn

Bộ thu phát Cáp quang tiên tiến này sử dụng công nghệ Laser điều chế ngoài (EML) 1310nm và điều chế PAM4 để đạt được mật độ dữ liệu cao. Nó tuân thủ các thông số kỹ thuật IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR và OSFP MSA Rev. 1.12. Mô-đun có giao diện quản lý tuân thủ CMS 4.0 và hỗ trợ cân bằng thích ứng, đảm bảo tính toàn vẹn của tín hiệu trên các điều kiện liên kết khác nhau. Đầu nối MPO-12/APC với độ bóng góc giúp giảm thiểu phản xạ ngược, phân biệt nó với các đầu nối UPC thông thường được sử dụng với các giải pháp cáp quang thụ động cũ hơn.

4. Nguyên tắc hoạt động

Bộ thu phát chuyển đổi bốn làn điện của tín hiệu PAM4 53.125 GBd từ máy chủ thành tín hiệu quang bằng cách sử dụng laser EML tích hợp. Các tín hiệu quang này được truyền qua bốn sợi chuyên dụng trong đầu nối MPO-12 trên Cáp quang đơn mode. Ở đầu thu, các điốt quang chuyển đổi tín hiệu quang đến trở lại miền điện. Công nghệ DSP tích hợp cung cấp đồng bộ hóa lại tín hiệu, cân bằng đầu vào thích ứng và nhấn mạnh đầu ra để bù đắp cho các suy giảm kênh. Mô-đun tự động phát hiện cấu hình sợi được kết nối, hoạt động ở tốc độ 400Gb/s đầy đủ với kết nối 4 kênh hoặc giảm xuống chế độ 200Gb/s khi chỉ có 2 kênh được kết nối thông qua cáp chia.

5. Kịch bản ứng dụng

• Kết nối NIC ConnectX-7 400Gb/s với công tắc Quantum-2/InfiniBand NDR
• Kết nối liên kết cụm điện toán hiệu năng cao (HPC) và AI/ML
• Kiến trúc mạng trung tâm dữ liệu 400GbE spine-leaf
• Cơ sở hạ tầng trung tâm dữ liệu và đám mây quy mô siêu lớn
• Mạng khu vực lưu trữ yêu cầu kết nối băng thông cao

6. Thông số kỹ thuật

7. Ưu điểm & Điểm bán hàng

• Tính linh hoạt của giao thức: Tự động phát hiện và thích ứng với cả giao thức InfiniBand NDR và Ethernet 400GbE mà không cần cấu hình.
• Trí thông minh hai tốc độ: Tự động giảm xuống hoạt động 200Gb/s khi sử dụng cáp chia 1:2, giảm mức tiêu thụ điện năng gần 40%.

• DDM toàn diện cung cấp khả năng giám sát nhiệt độ, điện áp, công suất TX/RX và dòng điện thiên vị trên mỗi làn theo thời gian thực để bảo trì chủ động.
• Độ tin cậy nâng cao: Kiểm tra và kiểm soát chất lượng nghiêm ngặt của NVIDIA đảm bảo hiệu suất và tuổi thọ vượt trội so với các giải pháp quang học thay thế.

8. Dịch vụ & Hỗ trợ

Bộ thu phát này được hỗ trợ bởi sự đảm bảo chất lượng và hỗ trợ kỹ thuật của NVIDIA. Chúng tôi bổ sung điều này bằng kho hàng trị giá 10 triệu đô la của chúng tôi để giao hàng nhanh chóng trên toàn thế giới. Đội ngũ kỹ thuật của chúng tôi cung cấp tư vấn 24/7 để hỗ trợ tích hợp và khắc phục sự cố, đảm bảo hiệu suất tối ưu trong môi trường mạng của bạn. Chúng tôi là nhà phân phối được ủy quyền cho các thành phần mạng chính hãng của NVIDIA, bao gồm giải pháp bộ thu phát Cáp quang hiệu suất cao này.

9. Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa bộ thu phát quang DR4 và FR4 là gì?
Đáp: Bộ thu phát DR4 sử dụng sợi quang đơn mode song song với đầu nối MPO để đạt khoảng cách lên đến 500m, trong khi FR4 sử dụng công nghệ CWDM trên sợi song công để đạt khoảng cách lên đến 2km. DR4 thường tiết kiệm chi phí hơn cho các ứng dụng trong trung tâm dữ liệu.

Hỏi: Bộ thu phát này có thể được sử dụng với cả sợi quang đơn mode và đa mode không?
Đáp: Không, MMS4X00-NS400 được thiết kế riêng cho các ứng dụng sợi quang đơn mode. Việc sử dụng nó với sợi quang đa mode sẽ dẫn đến mất tín hiệu đáng kể và hoạt động không đáng tin cậy. Luôn sử dụng Cáp quang đơn mode đã được phê duyệt.

Hỏi: Tính năng hai tốc độ hoạt động như thế nào?

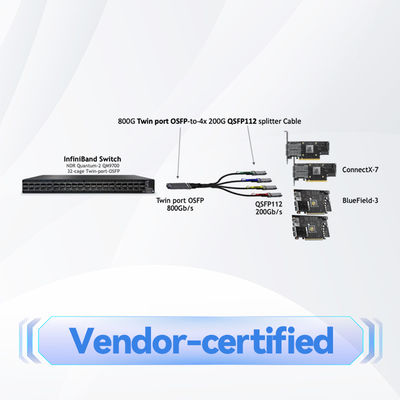

Đáp: Khi được kết nối với cáp chia 1:2 (chẳng hạn như dòng MFP7E40), bộ thu phát tự động phát hiện rằng chỉ có 2 kênh được kết nối và giảm hoạt động xuống chế độ 200Gb/s, đồng thời giảm mức tiêu thụ điện năng từ 9W xuống 5.5W.

10. Các biện pháp phòng ngừa

• Luôn sử dụng cáp chéo MPO-12/APC (dòng MFP7E30) do NVIDIA khuyến nghị để có hiệu suất tối ưu.
• Đảm bảo làm sạch đúng cách các đầu nối MPO trước khi lắp đặt để ngăn ngừa ô nhiễm gây ra 80% sự cố liên kết.
• Không trộn các đầu nối APC (xanh lục) với các đầu nối UPC (xanh lam) vì chúng không tương thích.
• Vận hành trong phạm vi nhiệt độ vỏ được chỉ định từ 0°C đến 70°C để có hiệu suất đáng tin cậy.
• Sản phẩm laser Loại 1 này an toàn trong điều kiện hoạt động bình thường nhưng không nên tháo rời.
• Xử lý bộ thu phát và cáp quang thụ động liên quan một cách cẩn thận để tránh làm hỏng các giao diện quang học.
