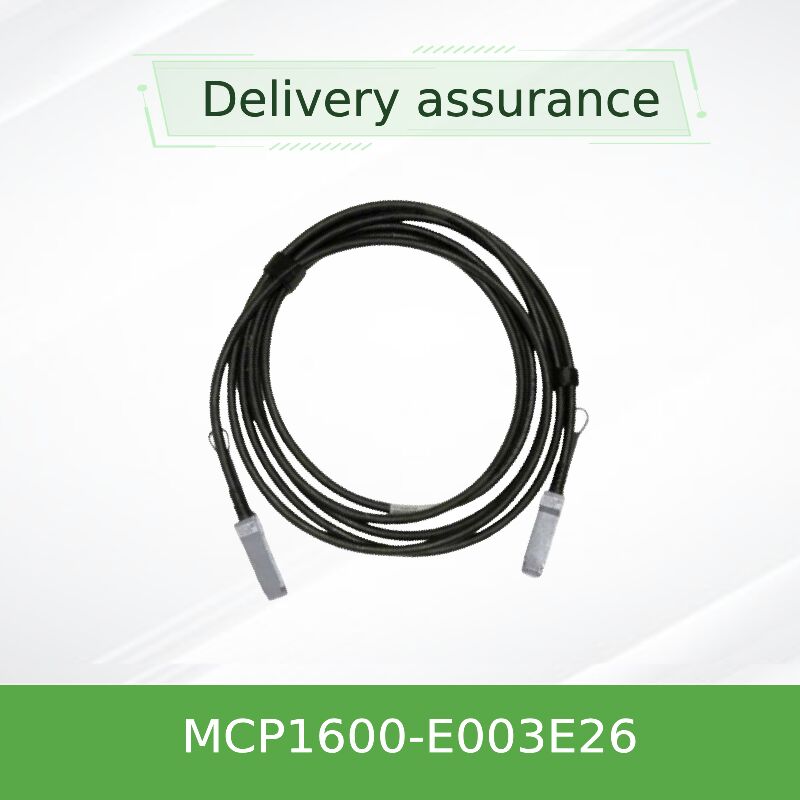

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Cáp đồng nối trực tiếp
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCP1600-E003E26 |
| Tài liệu: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Mellanox AOC Cáp | Chiều dài cáp: | 3 mét |
| Tên: | Cáp Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH Cáp mạng Infiniband 3m 26AWG | Từ khóa: | Cáp Mellanox DAC |
| Làm nổi bật: | Cáp Mellanox 100Gb/s QSFP28,Tham gia trực tiếp dây cáp đồng với bảo hành,Cáp Mellanox MCP1600-E003E26 DAC |
||
Mô tả sản phẩm
Mellanox MCP1600-E003E26 100Gb/s QSFP28 Cáp đồng nối trực tiếp
Cáp đồng đính kèm trực tiếp (DAC) thụ động hiệu suất cao được thiết kế cho các ứng dụng InfiniBand EDR và Ethernet 100Gb / s, cung cấp kết nối đáng tin cậy, độ trễ thấp cho môi trường trung tâm dữ liệu.
Các đặc điểm chính
- Tốc độ dữ liệu tốc độ cao:Hỗ trợ tốc độ dữ liệu tổng hợp lên đến 100 Gb / s (4x25 đường băng Gb / s)
- Phản ứng thụ động và tiết kiệm năng lượng:Không yêu cầu tín hiệu tái tạo, tiêu thụ ít hơn 0,1W
- Có thể cắm nóng:Đặt và tháo an toàn mà không tắt hệ thống
- Sự toàn vẹn tín hiệu cao cấp:Tỷ lệ lỗi bit (BER) tốt hơn 10−15 với hệ thống Mellanox
- Sức bền và thân thiện với môi trường:áo khoác LSZH và PCB không có chì, không có halogen
- Quản lý toàn diện:EEPROM tích hợp với giao diện I2C phù hợp với SFF-8636
Công nghệ & Tiêu chuẩn
Phù hợp với SFF-8685 (QSFP28) và SFF-8636 (quản lý).Được thiết kế cho các giao thức InfiniBand EDR 100Gb/s và Ethernet 100GbE với trở kháng khác biệt 100Ω được kiểm soát để duy trì tính toàn vẹn tín hiệu tối ưu.
Các kịch bản ứng dụng
Lý tưởng cho máy tính hiệu suất cao, trung tâm dữ liệu doanh nghiệp, cơ sở hạ tầng đám mây và mạng lưu trữ:
- Kết nối các công tắc trên giá đỡ với các công tắc lá hoặc cột sống
- Kết nối máy chủ với Mellanox ConnectX-4/5 adapters để chuyển đổi EDR
- Xây dựng các cụm băng thông cao cho AI và máy học
- Thiết lập liên kết ngắn trong hoặc giữa các giá đỡ liền kề
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Mô hình / Tên giả | MCP1600-E003E26 (mq9700) |
| Giao diện / yếu tố hình thức | QSFP28 đến QSFP28 |
| Tỷ lệ dữ liệu | 100 Gb/s (4x25 Gb/s) |
| Loại cáp | Đồng đính trực thụ động (DAC) |
| Chiều dài | 3 mét |
| Đường đo dây (AWG) | 26 AWG |
| Nhiệt độ hoạt động | 0°C đến 70°C |
| Tiêu thụ năng lượng | < 0,1 W |
| Khả năng tương thích | InfiniBand EDR, 100GbE; Mellanox Switch & Adapters |
Nhóm sản phẩm
| Số phần | Chiều dài | AWG | Chiều kính cáp |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | 7.1 mm |
| MCP1600-E001E30 | 1m | 30 | 7.1 mm |
| MCP1600-E01AE30 | 1.5m | 30 | 7.1 mm |
| MCP1600-E002E30 | 2m | 30 | 7.1 mm |
| MCP1600-E003E26 | 3m | 26 | 9.4 mm |
| MCP1600-E004E26 | 4m | 26 | 9.4 mm |
| MCP1600-E005E26 | 5m | 26 | 9.4 mm |
Ưu điểm
- Tiết kiệm chi phí:Giá mua thấp hơn cho mỗi cảng
- Hiệu quả năng lượng:Năng lượng gần bằng không làm giảm OPEX
- Độ trễ thấp:Giao thông thụ động đảm bảo sự chậm trễ tín hiệu tối thiểu
- Sức mạnh và đơn giản:Không có quang học tinh tế, dễ triển khai hơn
- Hiệu suất đảm bảo:Kiểm tra nghiêm ngặt đảm bảo độ tin cậy
Dịch vụ & Hỗ trợ
Được hỗ trợ bởi mộtBảo hành phần cứng hạn chế 1 nămvới các dịch vụ hỗ trợ toàn diện:
- Giao hàng nhanh:Sưu trữ lớn để hoàn thành nhanh chóng
- 24/7 Tư vấn kỹ thuật:Hỗ trợ chuyên gia cho hội nhập
- Chuỗi cung cấp toàn cầu:Sự sẵn có liên tục của các sản phẩm gốc
Câu hỏi thường gặp
Q: Cáp này có tương thích với các công tắc không phải của Mellanox không?
A: Mặc dù được thiết kế cho hiệu suất tối ưu với thiết bị Mellanox, nó có thể hoạt động với các cổng tương thích của các nhà cung cấp khác.
Q: Khoảng cách đáng tin cậy tối đa cho DAC thụ động này là bao nhiêu?
A: Mô hình 3m đáng tin cậy cho các kết nối rack và rack liền kề. Đối với khoảng cách dài hơn, các giải pháp quang học hoạt động được khuyến cáo.
Hỏi: Cáp có yêu cầu bất kỳ trình điều khiển hoặc cấu hình phần mềm nào không?
A: Không. Đó là một thành phần thụ động plug-and-play tự động cấu hình thông qua EEPROM.
Hỏi: Tên mq9700 là gì?
A: mq9700 là một nhận dạng sản phẩm thay thế được sử dụng cho cáp Mellanox QSFP28 DAC 3m cụ thể này.
Hướng dẫn xử lý
- Phân tích uốn cong:Duy trì bán kính uốn cong đơn tối thiểu ≥ 47mm và bán kính uốn cong lặp lại ≥ 94mm
- Môi trường hoạt động:0 °C đến 70 °C, độ ẩm tương đối 5-85% không ngưng tụ
- Phân tích điện tĩnh (ESD):xử lý với các biện pháp phòng ngừa ESD tiêu chuẩn
- Kiểm tra tính tương thích:Xác nhận tính tương thích cổng chuyển đổi / thẻ mạng trước khi mua
- Cài đặt:Đảm bảo chèn đầy đủ và gắn khóa an toàn
