NVIDIA MFS1S00-H020V 20m QSFP56 200Gb / s Cáp quang hoạt động AOC tầm xa cho InfiniBand HDR & 200GbE mạng
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFS1S00-H020V |
| Tài liệu: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Tốc độ dữ liệu: | Lên đến 200GB/s | Loại kết nối: | QSFP56 |
| IBTA: | IB HDR | Điều chế: | 4x 50Gb/giây PAM4 |
| Tốc độ: | Lên đến 200GB/s | Chiều dài: | 20m |
| Sản phẩm: | MFS1S00-H020V | ||
| Làm nổi bật: | Cáp quang NVIDIA QSFP56 200Gb/s,Cáp AOC dài Mellanox,Cáp mạng InfiniBand HDR 200GbE |
||
Mô tả sản phẩm

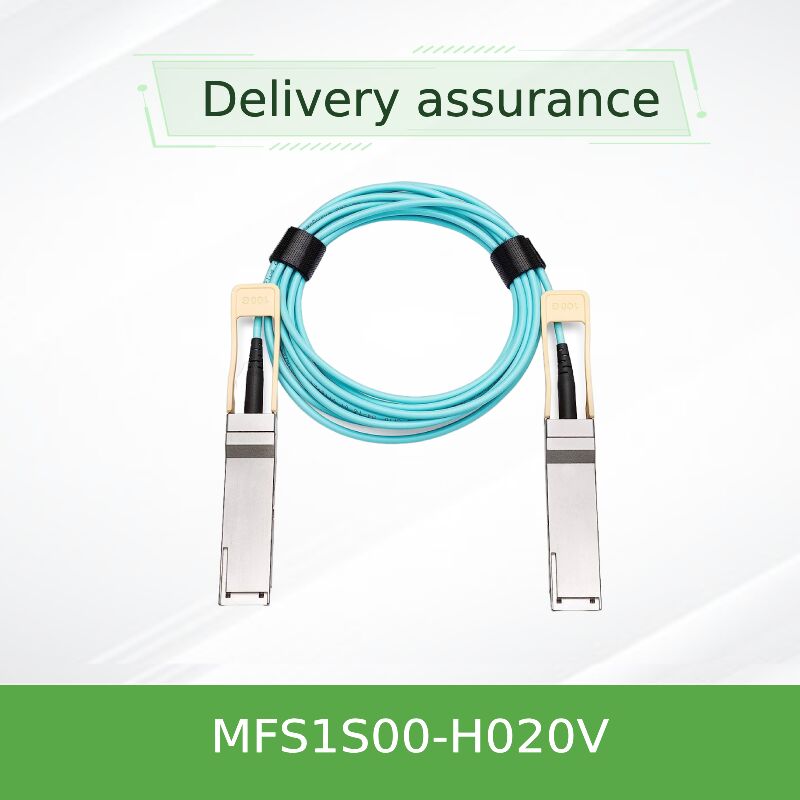

NVIDIA MFS1S00-H020V 20m QSFP56 Cáp quang hoạt động 200Gb/s
AOC Long-Reach cho InfiniBand HDR & 200GbE Networks
Đề xuất giá trị quan trọng
Cáp quang hoạt động 20 mét này được thiết kế cho các kịch bản trung tâm dữ liệu đòi hỏi cả băng thông cao (200Gb / s) và phạm vi vật lý mở rộng.liên kết quang plug-and-play có độ tin cậy vượt xa khả năng của các giải pháp đồng thụ động, đồng thời tích hợp tái tạo tín hiệu và giám sát tình trạng toàn diện để đảm bảo sự ổn định liên kết không thay đổi trong các tuyến đường mạng quan trọng.
- Hoạt động mở rộng 20 mét:Tự tin kết nối thiết bị qua các lối đi hoặc giá đỡ từ xa mà không làm suy giảm tín hiệu.
- Đảm bảo hiệu suất tích hợp:Xây dựng trong thời gian và cân bằng bù đắp cho mất tín hiệu trên khoảng cách.
- Tính linh hoạt của hai giao thức:Sẵn sàng cho cả InfiniBand HDR hiệu suất cao và Ethernet 200 Gigabit tiêu chuẩn.
- Theo dõi sức khỏe chủ động:Chẩn đoán kỹ thuật số cung cấp cái nhìn sâu sắc về tình trạng liên kết và thành phần trong thời gian thực.
Thông tin tổng quan về sản phẩm và vị trí
NVIDIA MFS1S00-H020V là một cáp quang hoạt động 20 mét (AOC) được thiết kế để giải quyết thách thức kết nối thiết bị tốc độ cao 200Gb / s qua khoảng cách vừa phải trong trung tâm dữ liệu.Với bộ thu quang QSFP56 nhúng ở cả hai đầu, giải pháp InfiniBand tầm xa này loại bỏ sự phức tạp và các điểm thất bại tiềm năng liên quan đến các máy thu riêng biệt và các bộ nhảy sợi.Nó là sự lựa chọn tối ưu để kết nối các công tắc trong một mô phân tán hoặc kết nối giá đỡ tính toán với các công tắc tổng hợp nơi một tiêu chuẩnThẻ giao diện mạng (NIC)và chuyển đổi cách nhau 10-20 mét.

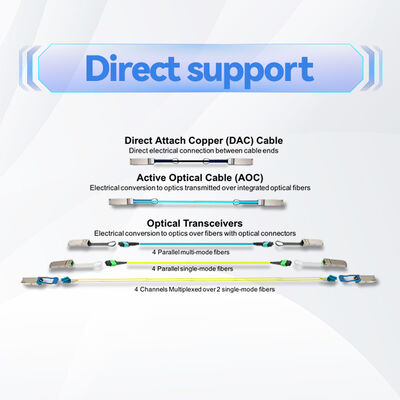

Tại sao AOC 20m này lại khác
Không giống như các cáp ngắn hơn hoặc các giải pháp thụ động, MFS1S00-H020V được thiết kế đặc biệt cho "khoảng cách giữa mở rộng" - quá dài cho đồng thụ động hiệu quả về chi phí,nhưng ngắn hơn so với nơi cần thiết quang học đường dài truyền thốngThiết kế hoạt động của nó duy trì hiệu suất 200Gb / s đầy đủ đáng tin cậy trên toàn bộ khoảng thời gian này.
Định nghĩa các thuộc tính sản phẩm
- Hình thức và chiều dài:QSFP56 đến QSFP56, bộ sợi cáp tích hợp 20 mét.
- Tỷ lệ dữ liệu và điều chế:200Gb / s tổng hợp thông qua 4x50G PAM4 làn đường mỗi hướng.
- Hỗ trợ giao thức:InfiniBand HDR 200GBASE-SR4 Ethernet
- Đặc điểm năng lượng:Cung cấp 3.3V duy nhất; ~ 5.0W điện năng điển hình cho mỗi đầu.
- Sức mạnh hoạt động:Nhiệt độ hoạt động: 0 °C đến 70 °C; bán kính uốn cong tối thiểu: 30mm.
- Tình báo:Giao diện quản lý SFF-8636 đầy đủ với Digital Diagnostic Monitoring (DDM) cho điện áp, nhiệt độ, thiên vị TX và điện quang (Tx & Rx mỗi làn đường).
Các thông số kỹ thuật đầy đủ
| Các thông số kỹ thuật | Thông số kỹ thuật cho MFS1S00-H020V |
|---|---|
| Số bộ phận của nhà sản xuất | MFS1S00-H020V |
| Mô tả sản phẩm | QSFP56 200Gb/s Active Optical Cable Assembly |
| Tổng chiều dài cáp | 20 mét. |
| Tỷ lệ dữ liệu danh nghĩa | 200 Gigabit mỗi giây (Gbps) |
| Tiêu chuẩn mạng được hỗ trợ | InfiniBand HDR (Tỷ lệ dữ liệu cao), IEEE 200GBASE-SR4 |
| Phân chế tín hiệu | PAM4 (53,125 GBaud mỗi làn đường) |
| Giao diện kết nối (hai đầu) | Phù hợp với QSFP56, SFF-8665 |
| Phạm vi thiết kế tối đa (OM4 MMF) | Tối đa 100m (20m được sử dụng) |
| Nhu cầu điện năng | 3.3 VDC |
| Sự tiêu hao quyền lực điển hình | 5.0 Watt (mỗi đầu, tất cả các làn đường hoạt động với thời gian lại) |
| Nhiệt độ vỏ được phép | 0 °C đến +70 °C (hoạt động) |
| Khả năng chẩn đoán | DDM đầy đủ theo SFF-8636 (Temp, Volt, Tx Power/Bias, Rx Power) |
| Phân tích uốn cong tĩnh tối thiểu | 30 mm |
| Sự tuân thủ và an toàn quan trọng | RoHS, CE, FCC, CB, cTUVus, IEC/EN Laser Class 1 |
Lưu ý: Có sẵn trong một phạm vi chiều dài từ 3m (H003V) đến 100m (H100V) để phù hợp với phạm vi chính xác.
Các kịch bản triển khai mục tiêu
- Các kết nối chuyển mạch ngang đường:Kết nối các công tắc lá trong một hàng kệ với các công tắc cột sống trong một hàng khác trong cùng một sảnh trung tâm dữ liệu.
- Phân phối tính toán / lưu trữ:Kết nối các máy chủ hiệu suất cao hoặc mảng lưu trữ nằm cách nhau vài giá đỡ trong một cụm HPC hoặc AI.
- Các kiến trúc cuối hàng (EoR):Kết nối các máy chủ trong rack với một công tắc EoR tập trung có thể cách xa 15-20 mét.
- Các dự án củng cố trung tâm dữ liệu:Kết nối thiết bị giữa các không gian trung tâm dữ liệu cũ trong giai đoạn di chuyển hoặc mở rộng.
- Các liên kết có sẵn cao:Thiết lập các đường dẫn dư thừa mở rộng trong các mô mạng, nơi biến đổi chiều dài liên kết là một yếu tố.
Câu hỏi thường gặp về kỹ thuật
Q1: Mất tín hiệu thực tế trên 20 mét là bao nhiêu và AOC bù đắp như thế nào?
A: Sợi đa phương thức có sự suy giảm (thường là ~ 3 dB / km). Hơn 20m, tổn thất vốn có là tối thiểu, nhưng các yếu tố khác như mất kết nối và phân tán phương thức có thể làm suy giảm mắt tín hiệu.AOC được tích hợpChức năng tính thời gian lạitích cực khôi phục đồng hồ và dữ liệu, hiệu quả "tái tạo" tín hiệu kỹ thuật số sạch tại máy thu, khắc phục những suy giảm này.
Q2: Tôi có thể sử dụng một đầu của AOC này với cổng QSFP56 và cổng QSFP-DD khác thông qua bộ điều hợp?
A: Cáp có kết nối QSFP56 cố định. Nó chỉ có thể kết nối vật lý với cổng QSFP-DD nếu cổng đó sử dụng một lồng bộ chuyển đổi QSFP56 đến QSFP-DD thụ động. Tuy nhiên,Tính tương thích điện và giao thức (200Gb/s) giữa cổng QSFP-DD của thiết bị máy chủ và AOC phải được xác minh với nhà cung cấp hệ thống.
Q3: Tiêu thụ năng lượng so với việc sử dụng hai bộ thu quang riêng biệt và một cáp thụ động như thế nào?
A: Tổng công suất có thể so sánh hoặc tối ưu hóa một chút. Một bộ thu quang quang 200G QSFP56 tiêu thụ ~ 3.5-4W. Hai sẽ tiêu thụ 7-8W, cộng với công suất ASIC chuyển đổi để điều khiển sợi ngoài.AOC này tiêu thụ ~ 10W tổng cộng (5W mỗi đầu), cung cấp một giải pháp hợp lý, thường hiệu quả hơn về năng lượng bằng cách tích hợp các trình điều khiển.
Q4: Có phải áo khoác cáp phù hợp để chạy trong khay trên đầu hoặc dưới sàn cao?
A: Vâng, cáp có một chiếc áo khoác bền, linh hoạt được thiết kế cho các đường quản lý cáp trung tâm dữ liệu tiêu chuẩn, bao gồm các khay trên và môi trường dưới sàn.Luôn tuân thủ bán kính uốn cong tối thiểu trong quá trình lắp đặt.
Q5: Tôi phải làm gì nếu DDM báo cáo báo động "Rx Power Low"?
A: Điều này cho thấy năng lượng quang nhận được thấp. Đầu tiên, kiểm tra và làm sạch các đầu nối QSFP56 trên cả AOC và lồng thiết bị chủ. Nếu báo động vẫn còn,Kiểm tra đường dây cáp cho các đường cong sắc nét hoặc thiệt hạiCảnh báo cung cấp cảnh báo sớm trước khi một liên kết thất bại, điều này rất quan trọng để duy trì thời gian hoạt động trong các mạng sử dụng hiệu suất caothẻ nic.
Ghi chú xử lý và lắp đặt thiết yếu
- Kiểm tra trước khi lắp đặt:Xác nhận thiết bị chủ sở hữu lồng QSFP56 và phần mềm cố định hỗ trợ 200Gb / s AOC. Kiểm tra ngân sách nhiệt và điện đủ trong thiết kế hệ thống.
- Các biện pháp phòng ngừa điện tĩnh (ESD):Xử lý cáp bằng cách sử dụng các phương pháp an toàn ESD, đặc biệt là khi lắp đặt vào hoặc tháo khỏi thiết bị hoạt động.
- Đường dẫn & giảm căng thẳng:Khi chạy 20 mét, hãy lên kế hoạch cẩn thận để tránh căng thẳng, nén hoặc uốn cong chặt chẽ.
- Phương pháp cắm nóng:Cáp có thể cắm nóng. Chèn và tháo các đầu nối bằng cách vuông và chắc chắn bằng cách sử dụng khóa / kéo tab được cung cấp. Cho phép một vài giây để liên kết khởi tạo và ổn định.
- Thông số kỹ thuật môi trường:Tiếp tục tuân thủ các phạm vi nhiệt độ và độ ẩm hoạt động được chỉ định.
