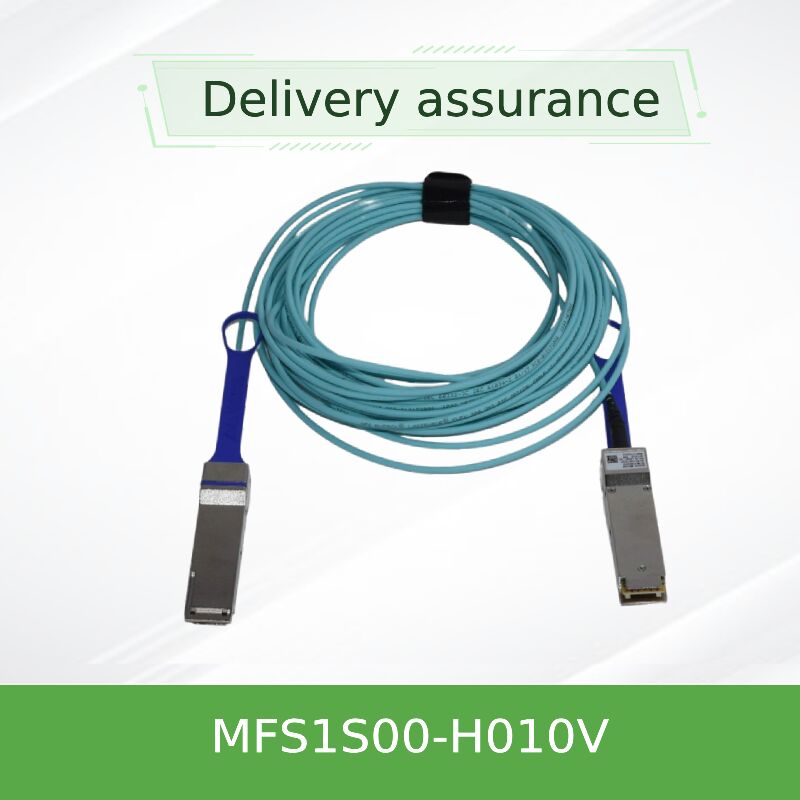

Cáp quang chủ động Mellanox MFS1S00-H010V 10m QSFP56 | InfiniBand HDR & Ethernet 200Gb/s, AOC có thể cắm nóng với DDM

Mô hình sản phẩm:MFS1S00-H010VTừ khóa chính:cáp quang hoạt động, AOC 200Gb/s, cáp QSFP56, InfiniBand HDR, kết nối quang 10m

NVIDIA MFS1S00-H010V là một 10 métCáp quang hoạt động (AOC)được thiết kế cho các ứng dụng đòi hỏi băng thông cao. Nó có các đầu nối QSFP56 ở cả hai đầu với các động cơ quang dựa trên VCSEL nhúng,cung cấp một liên kết 200Gb / s hoàn chỉnh cho cả InfiniBand HDR và giao thức Ethernet 200 GigabitCái này.10m kết nối quang họcđược thiết kế để kết nối cầu nối giữa các công tắc, hoặc giữa các công tắc và máy chủ được trang bị các thiết bị tương thíchThẻ giao diện mạng, trong các kịch bản mà khoảng cách và tính toàn vẹn của tín hiệu là rất quan trọng.

Hiệu suất của cáp bắt nguồn từ một số công nghệ tiên tiến:

• Động cơ truyền quang:Sử dụng bốn máy phát VCSEL (Vertical Cavity Surface Emitting Laser) và các máy dò ánh sáng tương ứng hoạt động trên sợi OM4 đa chế độ.
• Tín hiệu tốc độ cao:Sử dụng mã hóa PAM4 (Pulse Amplitude Modulation 4 cấp) ở tốc độ 53,125 GBaud mỗi làn để đạt được băng thông tổng cộng 200Gb / s.
• Xử lý tín hiệu tích hợp:Các mạch khôi phục dữ liệu đồng hồ và khôi phục dữ liệu đồng hồ trên cả hai đường truyền và tiếp nhận sẽ làm sạch và tái tạo các tín hiệu tốc độ cao.
• Quản lý tiêu chuẩn:Tuân thủ đầy đủ các thông số kỹ thuật quản lý SFF-8636 thông qua giao diện I2C để kiểm soát, trạng thái và chẩn đoán rộng rãi.
• Khung tuân thủ:Được thiết kế theo thông số kỹ thuật HDR của Hiệp hội Thương mại InfiniBand (IBTA) và mang các chứng nhận toàn cầu chính (CE, FCC, RoHS).

Cáp hoạt động như một liên kết quang học hai chiều, độc lập.thẻ mạngBên trong, các tín hiệu điện được điều kiện (cân bằng, thời gian lại) và được sử dụng để điều khiển bốn laser VCSEL tốc độ cao, chuyển đổi dữ liệu thành xung quang học.Những xung này đi qua bốn sợi đa phương thức bên trong trên khoảng cách 10 métỞ đầu kia, các photodiode tích hợp chuyển đổi ánh sáng trở lại thành tín hiệu điện.và được cân bằng bởi các mạch máy thu trước khi được đầu ra đến thiết bị kết nốiQuá trình tái tạo tích cực này là chìa khóa để duy trì tính toàn vẹn tín hiệu trên khoảng cách dài, một lợi ích cốt lõi củaAOC 200Gb/skiến trúc.

• Liên kết giữa các công tắc (ISL):Kết nối các công tắc lá và cột sống (ví dụ, loạt NVIDIA SN3000 / SN4000) ở 200GbE trong và giữa các giá đỡ.
• HPC & AI Fabric Connectivity:Thiết lập các liên kết trong các vải InfiniBand HDR cho các cụm máy tính hiệu suất cao và trí tuệ nhân tạo.
• Kết nối máy chủ mở rộng:Liên kết các máy chủ với khả năng 200GThẻ NIC(ví dụ, ConnectX-6/7) đến các công tắc trên cùng của kệ nằm cách nhau vài mét.
• Mở rộng trung tâm dữ liệu:Lý tưởng cho các kết nối vượt quá phạm vi thực tế của cáp đồng thụ động (thường > 3-5m) nhưng không yêu cầu quang học đường dài.
• Sự tổng hợp mật độ cao:Việc triển khai trong các kịch bản mà quản lý cáp và luồng không khí là mối quan tâm, vì AOC thường linh hoạt hơn và có bán kính uốn cong nhỏ hơn các lựa chọn thay thế đồng thụ động cồng kềnh.

Có sẵn: Cũng được cung cấp trong chiều dài 3m, 5m, 15m, 20m, 30m, 50m và 100m.

• Reach & Integrity trong một gói:Giải quyết thách thức kết nối 10 mét phổ biến, nơi các DAC thụ động thất bại và các bộ thu riêng biệt với sợi truyền thêm sự phức tạp và các điểm thất bại tiềm năng.
• Hiệu suất và khả năng tương thích dự đoán:Là một giải pháp tích hợp hoàn toàn từ NVIDIA, nó đảm bảo hiệu suất đầu cuối khi được sử dụng với các công tắc NVIDIA tương thích vàthẻ mạng, loại bỏ phỏng đoán.
• Tình báo hoạt động:DDM tích hợp cho phép các nhà khai thác mạng theo dõi chủ động tình trạng liên kết (nhiệt độ, mức năng lượng),tạo điều kiện bảo trì phòng ngừa và khắc phục sự cố nhanh chóng.
• Tối ưu hóa tổng chi phí:Mặc dù chi phí đơn vị ban đầu có thể cao hơn đồng thụ động, nhưng nó thường dẫn đến chi phí sở hữu tổng thể thấp hơn bằng cách giảm thời gian lắp đặt, loại bỏ việc mua bán máy phát,và giảm thiểu các lỗi liên kết.

Mua từ chúng tôi đảm bảo hỗ trợ vòng đời đầy đủ cho thành phần kết nối quan trọng này.

• Bảo hành sản phẩm:Được bảo hành bởi bảo hành chất lượng tiêu chuẩn của nhà sản xuất NVIDIA.
• Tình trạng hàng tồn kho:MFS1S00-H010V là một phần trong kho dự trữ của chúng tôi, được hỗ trợ bởi một cam kết hàng triệu đô la cho sự sẵn có đáng tin cậy.
• Dịch vụ triển khai kỹ thuật:Nhóm của chúng tôi cung cấp hỗ trợ tích hợp, giúp xác minh khả năng tương thích với các mô hình chuyển đổi cụ thể của bạn và máy chủThẻ NIC.
• Hỗ trợ liên tục:Truy cập vào dịch vụ khách hàng 24/7 và hỗ trợ kỹ thuật cho bất kỳ câu hỏi hoạt động nào.
• Đảm bảo giao hàng toàn cầu:Chúng tôi quản lý hậu cần để đảm bảo giao hàng nhanh chóng và chính xác đến bất cứ nơi nào trên thế giới.

Q1: Tôi có thể sử dụng cáp này để kết nối cổng 200G với cổng 100G không?
A:Cáp tự nó hoạt động với tốc độ 200Gb / s. Kết nối với cổng 100G sẽ yêu cầu thiết bị chủ (đổi hoặcthẻ nic) để hỗ trợ các tính năng thoát cổng hoặc đàm phán tốc độ (như Rate Select) để hạ cấp liên kết.

Q2: Dữ liệu chẩn đoán giúp ích như thế nào trong thực tế?
A:DDM dữ liệu cho phép bạn theo dõi thời gian thực nhận điện quang. Một sự suy giảm đều đặn có thể chỉ ra một đầu nối bẩn hoặc thành phần thất bại trước khi liên kết giảm.Kiểm tra nhiệt độ giúp đảm bảo cáp không quá nóng do lưu lượng không khí bị chặnĐiều này rất quan trọng để duy trì thời gian hoạt động trong các mạng được xây dựng với chi phícáp quang hoạt độngvà tài nguyên tính toán.

Q3: Độ cực của cáp có thể cấu hình hay cố định?
A:Phân đồ cực và làn được cố định trong bộ AOC, theo tiêu chuẩn cho một kết nối thẳng qua QSFP56 đến QSFP56.

Q4: Điều gì sẽ xảy ra nếu tôi uốn cong dây cáp quá chặt?
A:Việc vượt quá bán kính uốn cong tối thiểu 30 mm có thể gây ra các uốn cong vi trong sợi nội bộ, dẫn đến tăng suy giảm (mất tín hiệu).Uốn cong nghiêm trọng có thể gây ra thiệt hại vĩnh viễn và thất bại hoàn toàn liên kếtLuôn sử dụng hướng dẫn định tuyến cáp thích hợp.

Q5: Có phải hậu tố 'V' có ý nghĩa chức năng?
A:Có, "V" biểu thị khả năng VPI (Virtual Protocol Interconnect), xác nhận rằngCáp QSFP56được hỗ trợ bởi firmware để hoạt động trong cả InfiniBand HDR và 200 Gigabit Ethernet chế độ, cung cấp tính linh hoạt giao thức cho cơ sở hạ tầng của bạn.

• Kiểm tra trước khi cài đặt:Kiểm tra rằng cả hai thiết bị kết nối (máy tắt,thẻ mạng) hỗ trợ yếu tố hình thức QSFP56, tốc độ 200Gb / s và có ngân sách điện đủ cho AOC.
• An toàn ESD:Luôn sử dụng dây đeo cổ tay chống tĩnh khi xử lý và lắp đặt cáp vào lồng thiết bị hoạt động.
• Kỹ thuật chèn/bỏ:Sử dụng nút kéo gắn liền để rút; không bao giờ kéo áo khoác cáp.
• Các cân nhắc về môi trường:Đảm bảo môi trường hoạt động ở trong phạm vi nhiệt độ và độ ẩm đã chỉ định.
• Thực hành tốt nhất về định tuyến cáp:Lập kế hoạch đường đi 10 mét để tránh các cạnh sắc, các điểm chèn và các khu vực có nhiều người đi bộ.
