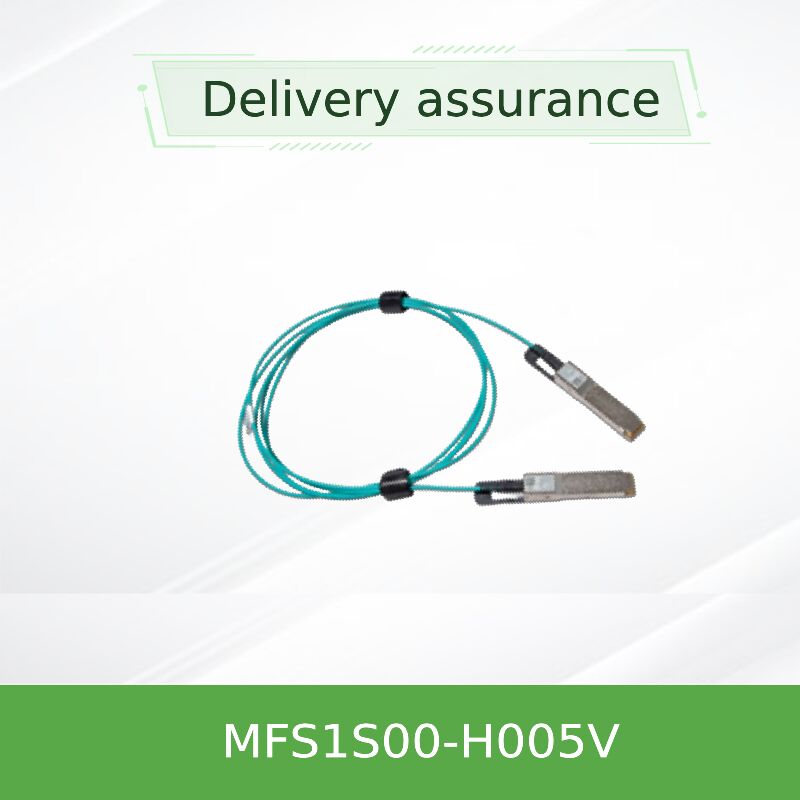

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s Cáp quang hoạt động cho InfiniBand HDR & 200GbE

Mẫu sản phẩm: MFS1S00-H005V | Từ khóa chính:cáp quang chủ động, AOC, cáp QSFP56, 200Gb/s InfiniBand, cáp 200GbE

NVIDIA MFS1S00-H005V là một sản phẩm cao cấp dài 5 mét Cáp quang chủ động (AOC) được thiết kế để kết nối trung tâm dữ liệu hiệu suất cao. Cáp này tích hợp các giao diện điện QSFP56 ở cả hai đầu với bộ thu phát quang học dựa trên VCSEL nhúng, loại bỏ sự cần thiết của quang học có thể cắm riêng. Nó được thiết kế để hỗ trợ tốc độ dữ liệu 200Gb/s bằng cách sử dụng InfiniBand HDR (Tốc độ dữ liệu cao) và các giao thức 200 Gigabit Ethernet. Giải pháp này đặc biệt có giá trị để kết nối các bộ chuyển mạch như NVIDIA SN3700 và SN4600, hoặc để liên kết các máy chủ được trang bị card giao diện mạng (card NIC) hiện đại trên các khoảng cách mà cáp thụ động không đáp ứng được.

AOC này được xây dựng dựa trên nền tảng của các công nghệ tiêu chuẩn công nghiệp để đảm bảo khả năng tương tác, độ tin cậy và hiệu suất cao.

• Động cơ quang học: Bộ thu phát đa chế độ dựa trên VCSEL (Laser phát xạ bề mặt khoang dọc).
• Giao diện điện: Hoàn toàn tuân thủ QSFP56 MSA (SFF-8665) và giao diện quản lý (SFF-8636).
• Mã hóa dữ liệu: Điều chế PAM4 để đạt hiệu quả phổ cao, hỗ trợ tốc độ dữ liệu lên đến 53.125 Gbd trên mỗi làn.
• Quản lý & Chẩn đoán: Giao diện I2C tuân thủ SFF-8636 toàn diện cho DDM, điều khiển và giám sát trạng thái.
• Tuân thủ: Tuân thủ các thông số kỹ thuật InfiniBand Trade Association (IBTA) HDR, RoHS và mang các chứng nhận an toàn/EMC chính (CE, FCC, CB).

MFS1S00-H005V hoạt động như một hệ thống chuyển đổi điện-quang tích hợp hoàn toàn. Ở phía điện, hệ thống máy chủ (bộ chuyển mạch hoặc card mạng) gửi bốn làn tín hiệu điện tốc độ cao vào đầu nối QSFP56 của AOC. Bên trong mô-đun của cáp, các tín hiệu này được điều chỉnh (định thời lại, cân bằng) và sau đó điều khiển bốn laser VCSEL, chuyển đổi chúng thành tín hiệu quang. Các tín hiệu quang này truyền qua bốn sợi đa chế độ nhúng trên khoảng cách 5 mét. Ở đầu thu, một mô-đun tích hợp khác chứa các bộ tách sóng quang chuyển đổi các tín hiệu quang trở lại thành tín hiệu điện, sau đó được điều chỉnh và định thời lại trước khi được trình bày cho máy chủ thu. Thiết kế chủ động tất cả trong một này xử lý các thách thức về tính toàn vẹn tín hiệu nội bộ, làm cho nó trở thành một giải pháp "cắm và chạy" AOC mạnh mẽ và đơn giản so với các cụm cáp thụ động dựa hoàn toàn vào bộ thu phát máy chủ.

• Cụm điện toán hiệu suất cao (HPC): Liên kết độ trễ thấp cho các cấu trúc InfiniBand HDR kết nối các nút tính toán và lưu trữ.
• Cơ sở hạ tầng AI/ML: Liên kết băng thông cao giữa các máy chủ GPU và bộ chuyển mạch leaf/spine trong các cụm đào tạo máy học.
• Kết nối bộ chuyển mạch trung tâm dữ liệu: Kết nối NVIDIA SN3700, SN4600 hoặc các bộ chuyển mạch tương thích khác ở 200GbE.
• Kết nối máy chủ với bộ chuyển mạch: Lý tưởng để kết nối các máy chủ với card giao diện mạng tốc độ cao (như ConnectX-6 hoặc ConnectX-7 ở chế độ 200G) với các bộ chuyển mạch top-of-rack.
• Triển khai tầm xa mở rộng: Thay thế DAC đồng thụ động trong các tình huống yêu cầu khoảng cách vượt quá 3-4 mét với tính toàn vẹn tín hiệu vượt trội.

Các chiều dài khác có sẵn: 3m (H003V), 10m (H010V), 15m (H015V), 20m (H020V), 30m (H030V), 50m (H050V), 100m (H100V).

• Tầm xa vượt trội so với DAC thụ động: cáp quang chủ động này đạt được khoảng cách 5 mét trở lên một cách đáng tin cậy với tính toàn vẹn tín hiệu tuyệt vời, trong khi Cáp gắn trực tiếp (DAC) đồng thụ động thường gặp các giới hạn hiệu suất đáng kể.
• Giải pháp tích hợp để đơn giản: Kết hợp bộ thu phát và cáp thành một đơn vị, giảm các điểm lỗi, đơn giản hóa việc mua sắm và loại bỏ các mối lo ngại về khả năng tương thích giữa quang học và cáp sợi riêng biệt.
• Hiệu quả về điện và nhiệt: Với khoảng 5W mỗi đầu, nó cung cấp một giải pháp tiết kiệm điện cho các liên kết tốc độ cao, giúp quản lý ngân sách điện của trung tâm dữ liệu.
• Chẩn đoán mạnh mẽ: Các khả năng DDM toàn diện cung cấp các công cụ giám sát và khắc phục sự cố chủ động không có sẵn với cáp thụ động cơ bản, tăng cường độ tin cậy của mạng và giảm bớt việc bảo trì cho cơ sở hạ tầng sử dụng card mạng cụ thể.

Chúng tôi cung cấp đầy đủ các dịch vụ để hỗ trợ việc triển khai kết nối tốc độ cao của bạn.

• Bảo hành: Được hỗ trợ bởi bảo hành sản phẩm tiêu chuẩn của NVIDIA để đảm bảo chất lượng.
• Hàng tồn kho & Giao hàng: MFS1S00-H005V có sẵn từ hàng tồn kho trị giá hàng triệu đô la của chúng tôi để thực hiện và vận chuyển đơn hàng nhanh chóng.
• Tư vấn kỹ thuật: Đội ngũ chuyên gia của chúng tôi cung cấp hướng dẫn về khả năng tương thích của hệ thống, các phương pháp triển khai tốt nhất và tích hợp với bộ chuyển mạch và card NIC cụ thể.
• Hỗ trợ sau bán hàng: Dịch vụ khách hàng và hỗ trợ kỹ thuật 24/7 để hỗ trợ mọi thắc mắc về cài đặt hoặc vận hành.
• Hậu cần toàn cầu: Chúng tôi đảm bảo giao hàng chính xác và kịp thời cho khách hàng trên toàn thế giới, tận dụng hơn một thập kỷ kinh nghiệm về hậu cần.

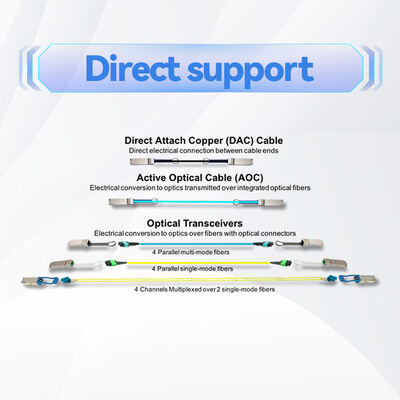

Q1: Sự khác biệt giữa AOC này và DAC thụ động hoặc cáp sợi quang với bộ thu phát riêng là gì?
A: Một AOC như MFS1S00-H005V có các bộ thu phát quang được tích hợp vĩnh viễn vào các đầu cáp, tạo ra một đơn vị cắm và chạy duy nhất. DAC thụ động chỉ là đồng với tầm xa hạn chế. Cáp sợi quang với bộ thu phát riêng yêu cầu bạn mua và quản lý ba thành phần riêng biệt (hai bộ thu phát + một cáp). AOC đơn giản hóa việc triển khai và đảm bảo hiệu suất.

Q2: Cáp này có tương thích với các cổng 100 Gigabit Ethernet (100GbE) không?
A: Nó chủ yếu được thiết kế cho 200Gb/s. Tuy nhiên, bằng cách sử dụng tính năng Chọn tốc độ thông qua giao diện quản lý, nó có thể được cấu hình để hoạt động ở tốc độ thấp hơn tương thích với một số hệ thống 100GbE (sử dụng mã hóa NRZ). Khả năng tương thích phải được xác minh với bộ chuyển mạch hoặc card giao diện mạng cụ thể.

Q3: Tôi có thể đọc những loại thông tin chẩn đoán nào từ cáp này?
A: Thông qua giao diện I2C (SFF-8636), bạn có thể theo dõi các thông số thời gian thực bao gồm: nhiệt độ, điện áp cung cấp, dòng điện thiên TX, công suất đầu ra TX và công suất đầu vào RX cho cả bốn làn. Ngưỡng cảnh báo và cảnh báo cũng được triển khai.

Q4: Bán kính uốn cong tối thiểu cho cáp là bao nhiêu?
A: Bán kính uốn cong tối thiểu ở bất kỳ đâu dọc theo cáp là 30 mm (xấp xỉ 1,2 inch). Uốn cong chặt hơn có thể làm hỏng các sợi bên trong và làm giảm hiệu suất.

Q5: Chữ "V" trong số bộ phận (H005V) có ý nghĩa gì cụ thể không?
A: Chữ "V" trong số bộ phận thường cho biết hỗ trợ VPI (Virtual Protocol Interconnect), có nghĩa là cáp có khả năng hỗ trợ cả giao thức InfiniBand và Ethernet, phù hợp với khả năng 200Gb/s HDR và 200GbE của nó.

• Bảo vệ ESD: Mặc dù cụm cáp chắc chắn, luôn tuân theo các biện pháp phòng ngừa ESD tiêu chuẩn (dây đeo cổ tay, trạm làm việc nối đất) khi xử lý và lắp đặt cáp vào bộ chuyển mạch hoặc card nic lồng.
• Cắm nóng: Cáp được thiết kế để có thể cắm nóng. Tuy nhiên, luôn tham khảo tài liệu hệ thống của bạn để biết các hướng dẫn cắm nóng cụ thể để tránh mọi sự cố không mong muốn.
• Xử lý vật lý: Tránh uốn cong, xoắn, nghiền hoặc lực căng quá mức trên cáp. Không bóp cáp gần các đầu nối. Sử dụng tab kéo để chèn/tháo, không phải bản thân cáp.
• Giới hạn môi trường: Vận hành trong phạm vi nhiệt độ (0°C đến 70°C) và độ ẩm (5% đến 85% không ngưng tụ) được chỉ định. Không để chất lỏng tiếp xúc.
• Vệ sinh: Giữ cho các đầu nối điện QSFP56 sạch sẽ và không có mảnh vụn. Sử dụng khí nén nếu cần. Không sử dụng chất lỏng hoặc chất mài mòn trên các đầu nối.
