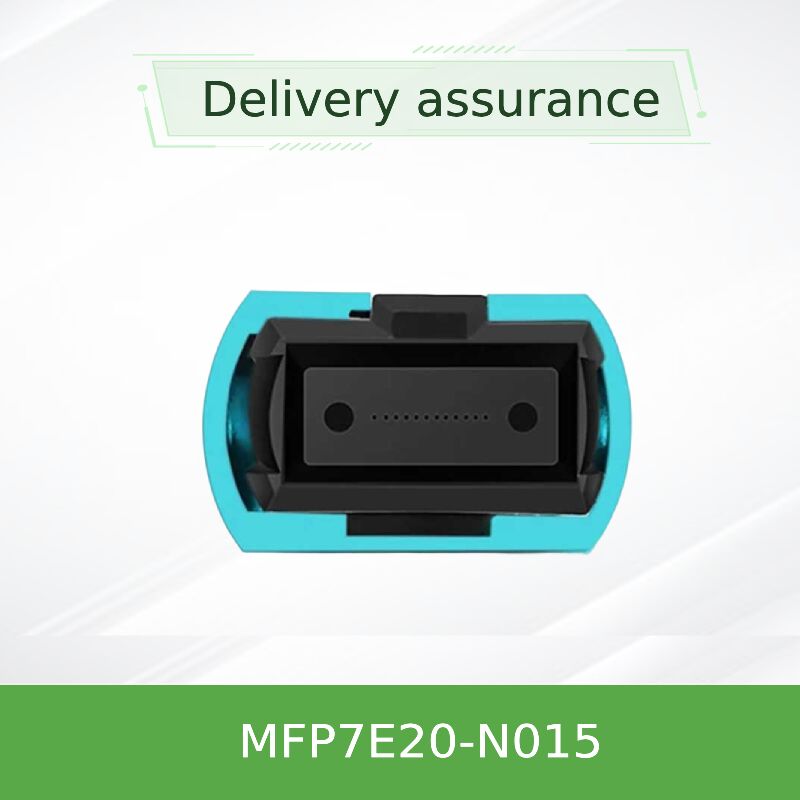

NVIDIA MFP7E20-N015 15m MPO-12/APC đến 2x MPO-12/APC Multimode Splitter Fiber Cable 400G đến 2x200G Breakout

Mẫu sản phẩm: MFP7E20-N015 | Từ khóa chính:cáp chia tách quang, cáp breakout MPO, cáp 400G sang 200G, cáp fanout, kết nối trung tâm dữ liệu

NVIDIA MFP7E20-N015 là một loại cáp quang chia tách quang 15 mét chuyên dụng, được thiết kế cho các triển khai trung tâm dữ liệu mật độ cao. Không giống như các loại cáp tiêu chuẩn, đây là cáp breakout hoặc fanout với cấu hình chia tách 1:2. Nó có một đầu nối MPO-12/APC ở đầu trunk (để kết nối với cổng 400G của switch) và hai đầu nối MPO-12/APC ở các đầu nhánh (để kết nối với hai máy chủ). Nó sử dụng sợi quang multimode OM4 50/125μm trong cấu trúc liên kết chéo Loại B, cho phép phân phối hiệu quả băng thông 400G duy nhất thành hai luồng 200G, làm cho nó trở thành một giải pháp kết nối trung tâm dữ liệu lý tưởng để kết nối các switch tốc độ cao với nhiều máy chủ.

• Cấu hình: 1x MPO-12/APC (Trunk) đến 2x MPO-12/APC (Nhánh) breakout.
• Chiều dài cáp: 15 mét, sợi quang multimode OM4 50/125μm.
• Ánh xạ tốc độ: Chia tách một liên kết 400Gb/s (4 làn 100G) thành hai liên kết 200Gb/s (2 làn 100G).
• Vỏ cáp: Vỏ LSZH-OFNR màu Aqua, tròn, linh hoạt.
• Hiệu suất quang học: Suy hao chèn thấp (≤ 0,356 dB), Suy hao phản hồi cao (≥ 35 dB).
• Hỗ trợ giao thức: InfiniBand NDR/HDR 400/200GbE NVLink

Giải pháp breakout tiên tiến này được thiết kế để đáp ứng các tiêu chuẩn ngành nghiêm ngặt về hiệu suất và độ tin cậy trong môi trường khắc nghiệt.

• Tiêu chuẩn sợi quang: Sợi quang Multimode OM4 (IEC 60793-2-10) cho băng thông cao và tầm với mở rộng.
• Tiêu chuẩn đầu nối: MPO theo IEC 61754-7 và ANSI/TIA-604-5.
• Công nghệ đánh bóng: Tiếp xúc vật lý góc (APC) là yếu tố quan trọng để duy trì suy hao phản hồi quang học thấp trong các ứng dụng chia tách.
• Công nghệ chia tách: Bộ chia tách quang thụ động bên trong cụm cáp, không cần nguồn điện bên ngoài.
• An toàn & Tuân thủ: Tuân thủ Telcordia GR-1435, Laser Class 1 (IEC 60825), với chứng nhận CB, cTUVus, CE.

Cáp breakout MPO này hoạt động theo nguyên tắc chia tách quang thụ động. Đầu trunk (MPO-12 đơn) kết nối với bộ thu phát OSFP hai cổng 800Gb/s (hoạt động ở chế độ 400G) hoặc một cổng 400G. Bên trong cụm cáp, bốn làn truyền (Tx) quang học từ cổng switch được chia thụ động: Làn 1 & 2 được định tuyến đến đầu nối nhánh đầu tiên cho Máy chủ A và Làn 3 & 4 được định tuyến đến đầu nối nhánh thứ hai cho Máy chủ B. Đường dẫn nhận (Rx) hoạt động ngược lại. Điều này tạo ra hai liên kết 200Gb/s song công hoàn toàn độc lập (mỗi liên kết sử dụng 2 sợi cho Tx và 2 sợi cho Rx) từ cổng 400Gb/s ban đầu. Cấu trúc chéo bên trong (Loại B) và độ bóng APC đảm bảo căn chỉnh làn chính xác và giảm thiểu suy giảm tín hiệu trên cả hai đường chia, một yêu cầu quan trọng đối với một cáp 400G sang 200G tiên tiến.

• Kết nối máy chủ mật độ cao: Kết nối một cổng switch 400G với hai máy chủ được trang bị bộ điều hợp ConnectX-7 200G hoặc BlueField-3, tăng gấp đôi hiệu quả mật độ kết nối.
• Cụm AI/ML được tối ưu hóa chi phí: Phân phối các kết nối trong các cụm máy chủ GPU, nơi các nút riêng lẻ yêu cầu băng thông 200G nhưng số lượng cổng switch bị hạn chế.
• Kết nối máy chủ lưu trữ: Kết nối hai nút lưu trữ hoặc JBOD với một cổng switch tốc độ cao duy nhất.
• Hợp nhất Top-of-Rack (ToR): Giảm số lượng cổng switch cần thiết trên mỗi giá đỡ, đơn giản hóa việc đi cáp và giảm chi phí switch.
• Triển khai Card Giao diện Mạng: Lý tưởng cho các triển khai sử dụng nhiều card mạng (như dòng ConnectX-7) nơi cần có breakout cổng.

Các chiều dài khác có sẵn: 3m, 5m, 7m, 10m, 20m, 30m, 50m.

• Tối ưu hóa Mật độ & Chi phí: Cáp chia tách quang này cung cấp một giải pháp thay thế tiết kiệm và tiết kiệm không gian hơn so với việc sử dụng nhiều cổng switch và cáp tiêu chuẩn để kết nối hai máy chủ.
• Quản lý cáp đơn giản hóa: Giảm sự lộn xộn của cáp bằng cách thay thế hai cáp riêng biệt bằng một giải pháp breakout được quản lý, cải thiện luồng không khí và tổ chức.
• Hiệu suất được xác nhận bởi NVIDIA: Đảm bảo khả năng tương thích và hiệu suất khi được sử dụng trong hệ sinh thái switch và bộ điều hợp NVIDIA, không giống như các giải pháp breakout của bên thứ ba.
• Thụ động & Đáng tin cậy: Không chứa thiết bị điện tử hoạt động, mang lại độ tin cậy cao hơn và không tiêu thụ điện năng so với bộ chia tách quang học hoạt động.

Chúng tôi cung cấp hỗ trợ đầu cuối cho các giải pháp liên kết nâng cao như dòng MFP7E20.

• Bảo hành: Bảo hành của nhà sản xuất NVIDIA đầy đủ trên tất cả các cụm cáp.
• Tính khả dụng: MFP7E20-N015 được dự trữ trong kho hàng rộng lớn của chúng tôi để giao hàng ngay lập tức nhằm hỗ trợ triển khai nhanh chóng.
• Hỗ trợ thiết kế kỹ thuật: Các kỹ sư của chúng tôi hỗ trợ lập kế hoạch triển khai, bao gồm xác thực switch và card giao diện mạng khả năng tương thích cho các cấu hình breakout.
• Hỗ trợ 24/7: Dịch vụ khách hàng và hỗ trợ kỹ thuật 24/7 để cài đặt và khắc phục sự cố.
• Chuỗi cung ứng toàn cầu: Mạng lưới hậu cần đáng tin cậy đảm bảo việc giao hàng kịp thời các loại cáp chuyên dụng trên toàn thế giới.

Q1: Các mẫu switch và bộ điều hợp nào tương thích với MFP7E20-N015?
A: Nó được thiết kế cho các switch NVIDIA với các cổng OSFP DR8 (400G/NDR) và các máy chủ được trang bị bộ điều hợp ConnectX-7 hoặc BlueField-3 bằng cách sử dụng bộ thu phát OSFP hoặc QSFP112 200G. Khả năng tương thích với các mẫu switch và card nic cụ thể nên được xác minh.

Q2: Tôi có thể đạt được tốc độ 400G ở phía máy chủ với cáp này không?
A: Không. Đây là cáp breakout. Mỗi nhánh máy chủ cung cấp tối đa 200Gb/s. Để có được 400G cho một máy chủ duy nhất, hãy sử dụng cáp MFP7E10 tiêu chuẩn (không chia tách). Cáp fanout này dùng để chia sẻ cổng 400G giữa hai điểm cuối 200G.

Q3: Bộ chia tách có gây ra bất kỳ sự suy giảm tín hiệu hoặc độ trễ nào không?
A: Bộ chia tách quang thụ động tạo ra suy hao chèn tối thiểu, được tiêu chuẩn hóa (được tính trong thông số kỹ thuật). Nó không thêm độ trễ điện tử. Hiệu suất liên kết tổng thể vẫn nằm trong ngân sách cho hoạt động 200G đáng tin cậy trên khoảng cách được chỉ định.

Q4: Làm cách nào để xác định nhánh chính xác cho mỗi máy chủ?
A: Hai đầu nối nhánh được dán nhãn "1" và "2". Để nhất quán, bạn nên ghi lại máy chủ nào được kết nối với nhánh nào được dán nhãn. Việc ánh xạ các làn quang học được cố định trong cáp.

Q5: Tôi có thể sử dụng nó với cổng QSFP-DD không?
A: Cáp này sử dụng đầu nối MPO-12/APC. Nó chỉ tương thích với các cổng QSFP-DD nếu chúng được điền bằng bộ điều hợp OSFP-to-QSFP-DD thích hợp hoặc bộ thu phát có giao diện MPO-12/APC. Không thể kết nối vật lý trực tiếp.

• Lập kế hoạch cấu hình: Đảm bảo cổng switch và bộ điều hợp máy chủ của bạn hỗ trợ chế độ breakout 400G-to-2x200G. Tham khảo tài liệu hệ điều hành switch và chương trình cơ sở bộ điều hợp.
• Khả năng tương thích của đầu nối: Tất cả các bộ thu phát được kết nối phải là loại MPO-12/APC (vỏ màu xanh lá cây). Không trộn lẫn với các giao diện MPO-12/UPC (vỏ màu xanh lam).
• Bán kính uốn cong & Giảm căng: Duy trì bán kính uốn cong tối thiểu là 30mm. Sử dụng biện pháp giảm căng thích hợp, đặc biệt là tại điểm chia và ống bọc đầu nối, để tránh căng thẳng cho các sợi quang.
• Vệ sinh: Vệ sinh cả ba đầu nối MPO (một trunk, hai nhánh) và các cổng bộ thu phát tương ứng bằng chất tẩy rửa quang học được chứng nhận trước khi ghép nối.
• Đường dẫn lắp đặt: Lập kế hoạch cẩn thận đường dẫn định tuyến cho cáp 15 mét và hai nhánh của nó để tránh rối và đảm bảo quản lý cáp sạch sẽ trong giá đỡ.
