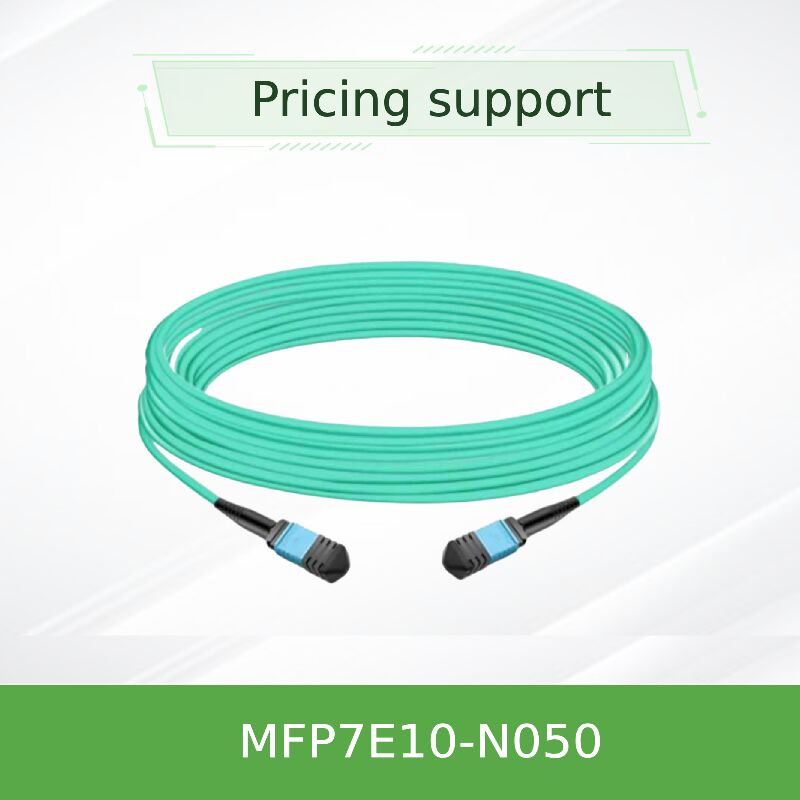

NVIDIA MFP7E10-N050 50m MPO-12/APC đến MPO-12/APC Cáp quang sợi đa chế độ cho 400G/NDR Maximum Reach Interconnect

Mô hình sản phẩm:MFP7E10-N050Từ khóa chính:cáp sợi quang, cáp MPO, cáp sợi 50m, kết nối NDR, cáp dài

NVIDIA MFP7E10-N050 đại diện cho biến thể đạt đến tối đa trong loạt MFP7E10cáp sợi quangđược thiết kế cho các ứng dụng trung tâm dữ liệu đòi hỏi đòi hỏi kết nối mở rộng.Bộ cáp này có các đầu nối MPO-12/APC ở cả hai đầu và sử dụng sợi đa phương OM4 50/125μm trong cấu hình kiểu B (crossover)Là một yếu tố thiết yếucáp dàiGiải pháp, nó cho phép kết nối 400G / NDR đáng tin cậy, độ trễ thấp giữa các bộ chuyển mạch, bộ điều hợp và DPU trên khoảng cách tối đa cho phép cho việc triển khai sợi OM4 đa chế độ thụ động.

• Loại kết nối:MPO-12, Angle Polish (APC), kết nối nữ ở cả hai đầu.
• Chiều dài và loại cáp:Sợi đa phương thức 50 mét OM4 50/125μm, topology chéo loại B.
• Khoảng cách hỗ trợ tối đa:Cung cấp khả năng tiếp cận đầy đủ 50 mét cho sợi multimode OM4 trong các ứng dụng 400G.
• Chiếc áo khoác dây cáp:áo khoác LSZH-OFNR màu Aqua bền, linh hoạt để đảm bảo an toàn và lắp đặt tối ưu.
• Hiệu suất quang học:Được thiết kế để giảm tổn thất chèn thấp (≤ 0,37 dB tổng cộng), giảm tổn thất trả lại cao (≥ 35 dB).
• Hỗ trợ giao thức: InfiniBand NDR/HDR/EDR 400/200/100GbE NVLink

Giải pháp kết nối tối đa này được xây dựng dựa trên các tiêu chuẩn công nghiệp cao nhất để đảm bảo tính toàn vẹn hiệu suất qua các khoảng cách dài.

• Tiêu chuẩn sợi:Sợi đa chế độ OM4 cao cấp (IEC 60793-2-10) được tối ưu hóa cho các ứng dụng mở rộng 400G.
• Tiêu chuẩn kết nối:MPO theo IEC 61754-7 và ANSI/TIA-604-5 để đảm bảo hiệu suất cơ học nhất quán.
• Công nghệ Ba Lan:Tiếp xúc vật lý góc (APC) cần thiết để duy trì chất lượng tín hiệu ở khoảng cách tối đa.
• An toàn và tuân thủ:Phù hợp đầy đủ với Telcordia GR-1435, Laser Class 1 (IEC 60825), CB, cTUVus, chứng nhận CE.
• Vật liệu môi trường:áo khoác LSZH vượt quá các yêu cầu về an toàn cháy và môi trường.

Điều này kéo dài chiều dài thụ độngcáp sợi quangphục vụ như một đường cao tốc quang học hiệu quả cho truyền dữ liệu tốc độ cao qua khoảng cách tối đa. Mỗi đầu nối MPO chứa 12 vị trí sợi,với 8 hoạt động được sử dụng cho giao tiếp hai chiều (4 đường truyền và 4 đường nhận)Được cấu hình như một cáp loại B, nó thực hiện một giao thoa nội bộ chính xác nơi tín hiệu quang học từ các làn đường Tx 1-4 ở đầu khởi đầu kết nối với các làn đường Rx 12-9 ở đầu kết thúc.Sự sắp xếp chính xác này đảm bảo kết nối tối ưu giữa máy phát và máy thu. Đơn vị sơn góc 8 ° của các đầu nối APC đặc biệt quan trọng ở tốc độ 400G / NDR trên 50 mét vì nó hiệu quả phân tán ánh sáng phản xạ ra khỏi lõi sợi,bảo vệ độ rõ ràng của tín hiệu và giảm thiểu tỷ lệ lỗi bitcáp dàihiệu suất.

• Kết nối giữa các trung tâm dữ liệu:Kết nối các rack thiết bị trên các lối đi trung tâm dữ liệu khác nhau.
• Phạm vi mở rộng HPC/Cluster:Xây dựng các liên kết độ trễ thấp với khoảng cách tối đa trong các vải InfiniBand NDR cho máy tính phân tán.
• Các liên kết trung tâm dữ liệu theo phong cách khuôn viên trường:Kết nối các phòng trung tâm dữ liệu lân cận hoặc pods trong cùng một cơ sở.
• Khoảng cách tối đa:Thiết lập các kết nối xương sống 400G ở giới hạn bên ngoài của phạm vi đa chế độ thụ động.
• Các kết nối mở rộng lưu trữ đến tính toán:Liên kết các mảng lưu trữ từ xa với các cụm tính toán trong các dấu chân trung tâm dữ liệu lớn.

Lưu ý: Đây là biến thể chiều dài tối đa trong loạt MFP7E10.

• Giải pháp tiếp cận thụ động tối đa:Cung cấp kết nối dài nhất có thể sử dụng sợi multimode OM4 thụ động cho 400G / NDR, loại bỏ sự cần thiết của các thành phần hoạt động trong nhiều kịch bản.
• NVIDIA End-to-End Validation:Không giống như chungCáp MPO, biến thể 50 mét này được thử nghiệm và xác nhận cụ thể trong toàn bộ hệ sinh thái của NVIDIA để đảm bảo hiệu suất ở khoảng cách tối đa.
• Phương pháp thay thế có hiệu quả về chi phí:Cung cấp một giải pháp kinh tế hơn so với cáp quang hoạt động hoặc chuyển đổi một chế độ cho khoảng cách lên đến 50 mét.
• Sự nhất quán quang học vượt trội:Các quy trình sản xuất và thử nghiệm nghiêm ngặt đảm bảo các đặc điểm hiệu suất đồng nhất trên toàn bộ chiều dài cáp, rất quan trọng để duy trì biên liên kết.

Chúng tôi cung cấp hỗ trợ toàn diện phù hợp với các kịch bản triển khai tối đa.

• Bảo hành:Bảo hành hoàn toàn của nhà sản xuất với tài liệu đầy đủ cho việc triển khai mở rộng.
• Sưu trữ & giao hàng chuyên ngành:MFP7E10-N050 có sẵn từ kho với bao bì chuyên dụng để bảo vệ cáp dài trong quá trình vận chuyển.
• Tư vấn thiết kế kỹ thuật:Các chuyên gia của chúng tôi cung cấp tư vấn trước bán hàng cho kế hoạch triển khai tối đa, bao gồm phân tích ngân sách liên kết.
• Hỗ trợ cài đặt:Hỗ trợ kỹ thuật 24/7 cho các thách thức lắp đặt cụ thể cho các đường dây cáp dài và triển khai mở rộng.
• Global Logistics:Quản lý vận chuyển với xử lý cẩn thận cho các giao hàng cáp dài trên toàn thế giới.

Q1: MFP7E10-N050 có thực sự có khả năng hỗ trợ 400G ở cự ly 50 mét không?
A:Vâng.Cáp sợi 50mđược thiết kế và thử nghiệm đặc biệt để hỗ trợ InfiniBand 400GbE và NDR 400Gb/s trên toàn bộ khoảng cách 50 mét khi được sử dụng với sợi quang đa chế độ OM4 phù hợp và máy thu NVIDIA.

Q2: Điều gì sẽ xảy ra nếu tôi cần hơn một chút 50 mét?
A:Đối với khoảng cách vượt quá 50 mét, các giải pháp thay thế như cáp quang hoạt động (AOC) hoặc sợi một chế độ với bộ thu thích hợp nên được xem xét.Giới hạn 50 mét dựa trên ngân sách năng lượng quang của các giải pháp đa chế độ thụ động ở tốc độ 400G.

Q3: Có yêu cầu xử lý đặc biệt cho một cáp sợi 50 mét không?
A:Vâng.cáp dàisử dụng cuộn cáp để triển khai, tránh xoắn hoặc nghiêng, duy trì bán kính uốn cong tối thiểu (30mm), và lập kế hoạch tuyến đường cẩn thận để tránh các điểm căng thẳng.Ưu tiên cài đặt chuyên nghiệp.

Q4: Tôi có thể sử dụng cáp này cho các ứng dụng 200G hoặc 100G trên 50 mét không?
A:Rõ ràng, cáp hoàn toàn tương thích ngược và sẽ cung cấp thêm khoảng cách liên kết ở tốc độ dữ liệu thấp hơn (200G/100G),làm cho nó rất đáng tin cậy cho các ứng dụng ở khoảng cách tối đa.

Q5: Làm thế nào để xác minh hiệu suất liên kết cho các cáp dài như vậy?
A:Mỗi MFP7E10-N050 trải qua thử nghiệm nhà máy toàn diện bao gồm đo mất tích chèn từ đầu đến cuối cho tất cả 8 sợi hoạt động, xác minh mất mát trở lại,và thử nghiệm liên tục để đảm bảo nó đáp ứng các thông số kỹ thuật hiệu suất nghiêm ngặt của NVIDIA trước khi vận chuyển.

• Kiểm tra khoảng cách:Chứng minh khoảng cách liên kết của bạn không vượt quá 50 mét để đảm bảo hoạt động đáng tin cậy trong ngân sách năng lượng quang học.
• Ưu tiên cài đặt chuyên nghiệp:Do chiều dài và độ phức tạp xử lý, việc lắp đặt chuyên nghiệp được khuyến cáo để triển khai tối ưu.
• Kế hoạch định tuyến cáp:Lập kế hoạch cho toàn bộ tuyến đường dây trước khi lắp đặt. Sử dụng khay cáp phù hợp, người quản lý và giảm căng. Tránh chạy song song với cáp điện khi có thể.
• Quản lý bán kính cong:Tiếp tục duy trì bán kính uốn cong tối thiểu 30 mm trên toàn bộ đường dây cáp, đặc biệt là ở các góc và các điểm vào/ra.
• Bảo vệ kết nối:Giữ nắp bụi cho đến khi sẵn sàng để lắp đặt. Làm sạch cả cáp và đầu nối đầu nối với các công cụ được chứng nhận trước khi ghép, đặc biệt quan trọng đối với các cáp dài, nơi biên tín hiệu là quan trọng.
• Kiểm tra & Chứng nhận:Sau khi cài đặt, thực hiện kiểm tra mất tích chèn liên kết để xác minh kênh hoàn chỉnh đáp ứng các yêu cầu của máy thu.
