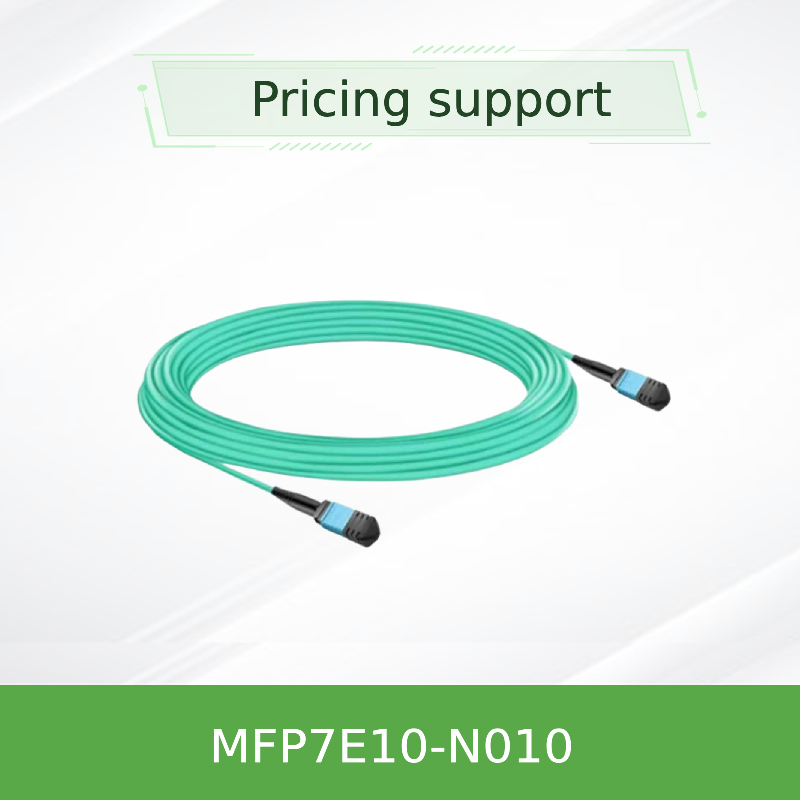

Cáp quang NVIDIA MFP7E10-N010 10m MPO-12/APC sang MPO-12/APC Multimode cho 400G/NDR InfiniBand & Ethernet

Mô hình sản phẩm:MFP7E10-N010Từ khóa chính:cáp sợi quang, cáp MPO, kết nối 400G, cáp NDR, cáp trung tâm dữ liệu

NVIDIA MFP7E10-N010 là một chất lượng cao cấp 10 mét thụ độngcáp sợi quangđược thiết kế cho các kết nối giữa trung tâm dữ liệu mật độ cao, băng thông cao.Bộ cáp này sử dụng các đầu nối MPO-12/APC ở cả hai đầu và chứa sợi đa phương OM4 50/125μm được cấu hình theo kiểu B (crossover)Nó phục vụ như một yếu tố quan trọng.400G kết nốithành phần, cho phép kết nối điểm đến điểm đáng tin cậy, độ trễ thấp giữa các máy thu quang 400/800Gb/s trong thiết bị mạng NVIDIA.

• Loại kết nối:MPO-12, Angled Polish (APC), nữ ở cả hai đầu.
• Chiều dài và loại cáp:10 mét OM4 50/125μm sợi đa phương thức, crossover loại B.
• Khoảng cách hỗ trợ tối đa:Tối đa 50 mét với sợi OM4, lý tưởng cho phạm vi mở rộng trong hàng trung tâm dữ liệu.
• Chiếc áo khoác dây cáp:áo khoác Aqua màu lỏng, tròn LSZH-OFNR
• Hiệu suất quang học:Mất nhập ≤ 0,35 dB + 0,0004 x Chiều dài, Mất trở lại ≥ 35 dB.
• Hỗ trợ giao thức: InfiniBand NDR/HDR/EDR 400/200/100GbE NVLink

Giải pháp kết nối này được xây dựng dựa trên các tiêu chuẩn đã được chứng minh trong ngành để đảm bảo hiệu suất và khả năng tương tác.

• Tiêu chuẩn sợi:OM4 Multimode Fiber (IEC 60793-2-10).
• Tiêu chuẩn kết nối:MPO theo IEC 61754-7 và ANSI/TIA-604-5.
• Công nghệ Ba Lan:Tiếp xúc vật lý theo góc (APC) để giảm mất mát quay quang.
• An toàn và tuân thủ:Phù hợp với Telcordia GR-1435, Laser Class 1 (IEC 60825), với chứng nhận CB, cTUVus, CE.
• Vật liệu môi trường:áo khoác LSZH đáp ứng các quy định nghiêm ngặt về an toàn cháy và độc tính.

Cái thứ thụ động này.Cáp MPOhoạt động như một đường cao tốc quang học chính xác. Trong mỗi đầu nối MPO, có 12 vị trí sợi, với 8 vị trí hoạt động cho giao tiếp hai chiều (4 đường truyền, 4 đường nhận). Được thiết kế như một cáp loại B,nó bên trong vượt qua các cặp phát và nhậnCụ thể, tín hiệu quang từ làn đường Tx 1 ở một đầu được định tuyến đến làn đường Rx 12 ở đầu đối diện.Sự sắp xếp chéo chính xác này đảm bảo các laser phát ra đúng cách kết nối với các máy dò quang thuMặt cuối góc 8 ° của đầu nối APC rất quan trọng ở tốc độ 400G, vì nó làm lệch ánh sáng phản xạ khỏi lõi sợi,bảo vệ độ rõ ràng của tín hiệu và giảm thiểu các lỗiCáp NDR.

• Trung tâm dữ liệu vải lá xương sống:Kết nối các công tắc 400G qua các giá đỡ trong một hàng.
• Cluster tính toán hiệu suất cao:Xây dựng các liên kết độ trễ thấp giữa các nút tính toán và lưu trữ trong các mạng NDR InfiniBand.
• Cơ sở hạ tầng AI/ML:Cung cấp kết nối băng thông cao giữa các máy chủ GPU và chuyển đổi tổng hợp.
• Mạng khu vực lưu trữ (SAN):Kết nối các mảng lưu trữ với các mạng tốc độ cao thông qua NVMe over Fabrics (NVMe-oF).
• Chuyển sang Network Interface Card Links:Kết nối các công tắc đầu rack với các máy chủ được trang bị bộ chuyển đổi ConnectX-7 hoặc DPU BlueField-3.

Lưu ý: Cũng có sẵn trong chiều dài từ 3m đến 50m (MFP7E10-N003 đến MFP7E10-N050).

• Sự tích hợp hệ sinh thái đã được xác nhận:Không giống như chungcáp sợi, sản phẩm này được thử nghiệm và đảm bảo hoạt động liền mạch trong hệ sinh thái mạng NVIDIA, giảm rủi ro triển khai.
• Thiết kế chắc chắn trong tương lai:Mảng đánh bóng APC và sợi OM4 đảm bảo sẵn sàng cho 400G hiện tại và các tiến bộ tốc độ trong tương lai, bảo vệ đầu tư cơ sở hạ tầng.
• Chất lượng xây dựng vượt trội & nhất quán:Kiểm soát sản xuất nghiêm ngặt và thử nghiệm từ đầu đến cuối mang lại hiệu suất đáng tin cậy và giảm tổng chi phí sở hữu bằng cách giảm thiểu sự cố liên kết.
• Tối ưu cho các ứng dụng tầm trung:Chiều dài 10 mét lấp đầy một khoảng cách quan trọng giữa các cáp DAC ngắn và quang học đường dài, cung cấp một giải pháp hiệu quả về chi phí cho bố cục trung tâm dữ liệu phổ biến.

Chúng tôi cung cấp hỗ trợ toàn diện cho tất cả các sản phẩm của chúng tôi, đảm bảo trải nghiệm khách hàng liền mạch.

• Bảo hành:Bảo hành đầy đủ của nhà sản xuất được cung cấp với mỗi đơn vị.
• Sưu trữ và giao hàng:MFP7E10-N010 được giữ trong hàng tồn kho rộng lớn hơn 10 triệu đô la của chúng tôi để vận chuyển nhanh và hoàn thành đơn đặt hàng hàng loạt.
• Chuyên môn kỹ thuật:Nhóm chuyên gia của chúng tôi cung cấp tư vấn thiết kế trước bán hàng và hỗ trợ kỹ thuật sau bán hàng 24/7.
• Mạng lưới Logistics toàn cầu:Chúng tôi đảm bảo giao hàng đáng tin cậy, theo dõi cho khách hàng trên toàn thế giới, được hỗ trợ bởi hơn một thập kỷ kinh nghiệm trong phân phối phần cứng toàn cầu.

Q1: Cáp MFP7E10-N010 tương thích với thiết bị nào?
A:Cái này.Sợi trung tâm dữ liệucáp tương thích với bất kỳ thiết bị nào được trang bị các thiết bị chứa MPO-12/APC, đặc biệt là các công tắc NVIDIA, bộ chuyển đổi ConnectX-7, và các DPU BlueField-3 sử dụng các máy thu 400G OSFP hoặc QSFP112 được hỗ trợ.

Q2: Tôi có thể sử dụng cáp này cho các kết nối 200GbE hoặc 100GbE không?
A:Có. Cáp tương thích ngược. Khi được sử dụng với bộ thu 200G (HDR) hoặc 100G (EDR/100GbE) thích hợp, nó sẽ hoạt động ở tốc độ thấp hơn mà không có vấn đề.

Q3: Sự khác biệt giữa nó và cáp quang hoạt động (AOC) là gì?
A:Đây là một hành động thụ độngcáp sợi quangNó chỉ chứa sợi quang và đòi hỏi các bộ thu quang riêng biệt, có thể cắm vào.Các giải pháp thụ động như thế này cung cấp sự linh hoạt và lựa chọn máy thu lớn hơn.

Q4: Làm thế nào để xác định đầu nối MPO-12/APC?
A:Các đầu nối MPO-12/APC của NVIDIA thường cómàu xanh lá câyMặt khác, các bộ kết nối MPO-12/UPC (đối với tốc độ thấp hơn) thường cómàu xanhĐừng trộn chúng.

Q5: Làm sạch cần thiết trước khi lắp đặt?
A:Để đảm bảo hiệu suất tối ưu và ngăn ngừa thiệt hại,luôn luôn làm sạch các MPO ferrule trên cả hai đầu cáp và cổng máy thu phát bằng cách sử dụng một chất tẩy quang được chứng nhận trước khi kết nối.

• Khả năng kết nối:Kiểm tra máy phát sử dụng giao diện MPO-12/APC, buộc kết nối với cổng MPO-UPC sẽ gây tổn thương vĩnh viễn.
• Giới hạn môi trường:tuân thủ các phạm vi nhiệt độ / độ ẩm hoạt động và lưu trữ được chỉ định để duy trì hiệu suất và tuổi thọ.
• Cảnh báo ESD:Luôn sử dụng dây đeo cổ tay ESD khi xử lý các bộ thu truyền mà cáp này kết nối, vì chúng nhạy cảm với tĩnh.
• Việc xử lý vật lý:Tránh uốn cong chặt chẽ (giữ bán kính > 30mm), nghiêng sắc, kéo quá nhiều hoặc nghiền nát cáp.
• Chứng chỉ:Chi tiết đầy đủ về chứng nhận quy định (FCC, CE, vv) có sẵn theo yêu cầu từ nhóm hỗ trợ kỹ thuật của chúng tôi.
