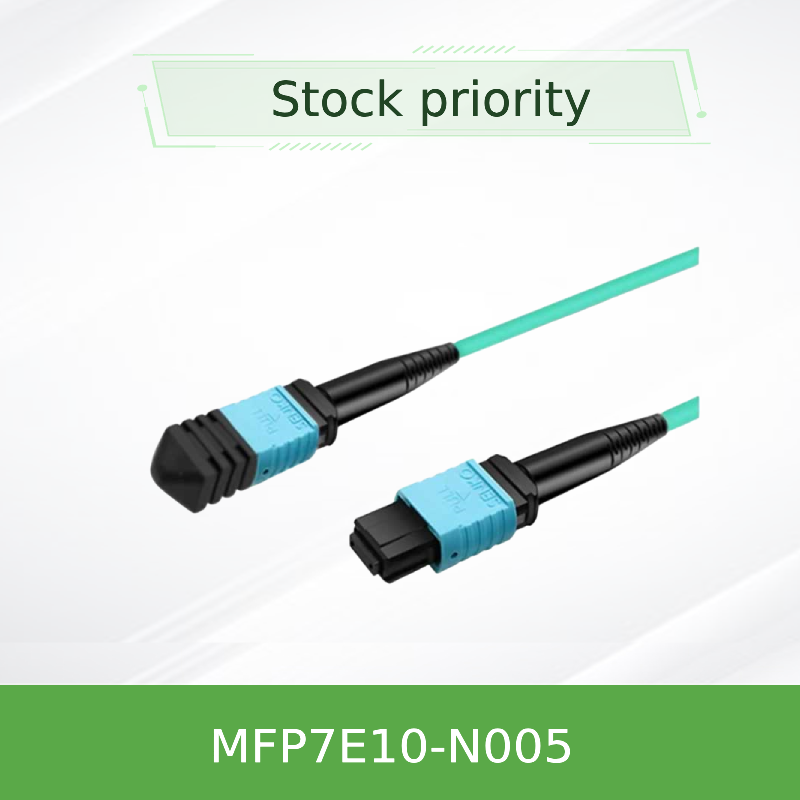

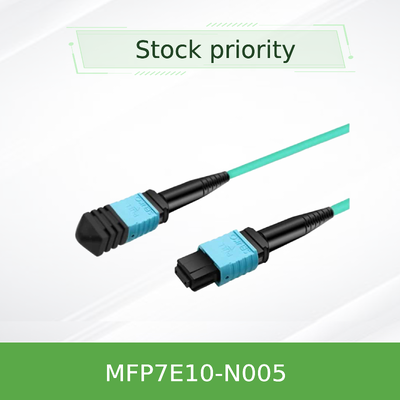

Cáp quang NVIDIA MFP7E10-N005 5m MPO-12/APC sang MPO-12/APC Multimode cho 400G/NDR InfiniBand & Ethernet

Mô hình sản phẩm:MFP7E10-N005Từ khóa chính:cáp sợi quang, DAC tốc độ cao, cáp MPO, kết nối NDR, cáp quang thụ động

NVIDIA MFP7E10-N005 là một hiệu suất cao, 5 mét thụ độngcáp sợi quangĐược thiết kế cho các kết nối giữa trung tâm dữ liệu hiện đại. Bộ cáp này sử dụng đầu nối MPO-12/APC ở cả hai đầu và chứa sợi đa phương OM4 50/125μm.Nó được thiết kế đặc biệt như một crossover (loại B)DAC tốc độ cao(Direct Attach Cable) để tạo ra các liên kết điểm đến điểm giữa các máy thu quang 400/800Gb / s. Vai trò chính của nó là cung cấp mộtLớp vật lý mất mát thấp để truyền dữ liệu trong máy tính hiệu suất cao, các cụm AI và mạng lưu trữ tận dụng giao thức InfiniBand NDR hoặc 400 Gigabit Ethernet.

• Loại kết nối:Phụ nữ sang phụ nữ MPO-12 với 8° Angle Polish (APC).
• Loại cáp & chiều dài:Sợi đa phương thức 5 mét (N005), lớp OM4 50/125μm, topology loại B (crossover).
• Lượng tối đa:Hỗ trợ các liên kết lên đến 50 mét với sợi OM4, lý tưởng cho các kết nối nội bộ và nội bộ hàng.
• Jacket:Áo áo khoác Aqua màu LSZH-OFNR linh hoạt, tròn để cải thiện lưu lượng không khí và an toàn cháy.
• Hiệu suất:Mất ít khi chèn (≤ 0,35 dB + 0,0004 x L) và mất nhiều khi quay lại (≥ 35 dB).
• Hỗ trợ giao thức:InfiniBand (NDR, HDR), Ethernet (400/200/100GbE) và NVLink.

Giải pháp kết nối này được xây dựng dựa trên các tiêu chuẩn công nghiệp được thiết lập và đáng tin cậy để đảm bảo khả năng tương tác và hiệu suất.

• Tiêu chuẩn sợi quang:OM4 Multimode Fiber (IEC 60793-2-10).
• Tiêu chuẩn kết nối:MPO theo IEC 61754-7 và ANSI/TIA-604-5.
• Loại Ba Lan:Tiếp xúc vật lý theo góc (APC), rất quan trọng để giảm mất mát trở lại quang học trong các liên kết tốc độ cao.
• Tuân thủ và an toàn:Phù hợp với Telcordia GR-1435 cho độ tin cậy kết nối. Laser Class 1 (IEC 60825). Chứng nhận an toàn bao gồm CB, cTUVus, CE.
• Môi trường:Vật liệu áo khoác LSZH đáp ứng các yêu cầu khói và độc tính nghiêm ngặt.

Cái thứ thụ động này.Cáp MPONó chứa 12 vị trí sợi trong mỗi vỏ MPO, trong đó 8 vị trí hoạt động cho truyền dữ liệu hai chiều (4 Tx, 4 Rx mỗi hướng).,nó thực hiện một "crossover" nội bộ của các cặp sợi phát và nhận. Cụ thể, làn sóng sợi 1 từ máy thu ở một đầu được kết nối với làn sóng 12 ở máy thu đối diện,đảm bảo máy phát (laser) ở một đầu được sắp xếp đúng với máy thu (photodetector) ở đầu kiaCác mặt cuối góc 8 ° của các kết nối APC là chìa khóa để phân tán bất kỳ ánh sáng phản chiếu nào ra khỏi lõi, bảo vệ tính toàn vẹn của tín hiệu, điều này là rất quan trọng đối vớiDAC tốc độ caohiệu suất ở tốc độ 400G.

• Liên kết chuyển đổi:Kết nối các công tắc cột sống và lá trong một vải mạng 400G Clos.
• Liên kết chuyển đổi sang bộ điều chỉnh:Cung cấp kết nối băng thông cao từ các bộ chuyển đổi hàng đầu (ToR) đến các máy chủ được trang bịThẻ mạng ConnectX-7hoặc DPU BlueField-3.
• Máy tính hiệu suất cao (HPC) & AI Cluster:Xây dựng kết nối liên kết độ trễ thấp giữa các nút tính toán và lưu trữ trong các mạng NDR InfiniBand.
• Kết nối giữa các trung tâm dữ liệu rack/intra-row:Một lý tưởngcáp sợi quangcho những khoảng cách ngoài tầm với của cáp đồng thụ động, thường từ 3 đến 50 mét.

Các chiều dài khác có sẵn: 3m, 7m, 10m, 15m, 20m, 25m, 30m, 35m, 40m, 50m.

• NVIDIA tối ưu hóa hệ sinh thái:Không giống như chungCáp MPO, cáp này được thử nghiệm và xác nhận từ đầu đến cuối với các công tắc NVIDIA,thẻ mạng, và máy thu, đảm bảo độ tin cậy và hiệu suất plug-and-play.
• APC Polish cho lợi thế tốc độ cao:Mảng đánh bóng APC là điều cần thiết cho tốc độ 400G / NDR để quản lý độ phản xạ, mang lại lợi thế rõ ràng so với các cáp đánh bóng UPC được sử dụng cho các thế hệ tốc độ thấp hơn.
• Chất lượng xây dựng vượt trội:Các quy trình sản xuất và thử nghiệm nghiêm ngặt dẫn đến tỷ lệ thất bại thấp hơn và hiệu suất quang học nhất quán trên tất cả các cáp.
• Sẵn sàng cho tương lai:Hỗ trợ các tiêu chuẩn 400G / NDR mới nhất, bảo vệ đầu tư cơ sở hạ tầng khi mạng phát triển từ 100/200G.

Chúng tôi đứng sau mỗi sản phẩm chúng tôi cung cấp với một gói dịch vụ toàn diện:

• Bảo hành:Được bảo hành bởi bảo hành sản phẩm tiêu chuẩn của NVIDIA.
• Có sẵn & giao hàng nhanh chóng:Mô hình MFP7E10-N005 thường có sẵn từ kho. Kho hàng tổng cộng 10 triệu đô la của chúng tôi đảm bảo chúng tôi có thể đáp ứng nhu cầu lớn và khẩn cấp.
• Hỗ trợ kỹ thuật:Nhóm kỹ thuật chuyên nghiệp của chúng tôi cung cấp tư vấn trước bán hàng và hỗ trợ sau bán hàng 24/7 để cài đặt và khắc phục sự cố.
• Chuỗi cung cấp toàn cầu:Chúng tôi quản lý hậu cần đáng tin cậy để đảm bảo giao hàng chính xác và kịp thời trên toàn thế giới, được hỗ trợ bởi hơn một thập kỷ kinh nghiệm trong phân phối phần cứng mạng.

Q1: Tôi có thể sử dụng cáp MFP7E10-N005 này để kết nối cổng OSFP với cổng QSFP112?
A:Có, hoàn toàn. cáp này được thiết kế để kết nối các yếu tố hình thức 400G khác nhau. một đầu kết nối với một bộ thu OSFP DR8 (thường trong chuyển mạch),và đầu kia có thể kết nối với một bộ thu QSFP112 (thường trongThẻ mạng ConnectX-7), với điều kiện sử dụng các máy thu truyền thích hợp.

Q2: Sự khác biệt giữa cáp MPO-12/APC và cáp MPO-12/UPC là gì?
A:Sự khác biệt chính là sơn kết nối. APC (Angled Physical Contact) có góc 8 ° để giảm thiểu phản xạ ngược, rất quan trọng đối với các liên kết tốc độ cao, một bước sóng như 400G / NDR.UPC (Ultra Physical Contact) có một sơn phẳng và phổ biến trong tốc độ thấp hơn, quang học song song (ví dụ: 100G-SR4).khônghợp với nhau về thể chất.

Q3: Cáp này là "Direct Attach Copper (DAC) " hay "Active Optical Cable (AOC) "?
A:Không phải cả hai.cáp quang thụ độnghoặccáp sợi quangNó chỉ chứa sợi và đầu nối, không có điện tử hoạt động. Nó đòi hỏi các bộ thu quang có thể cắm riêng biệt được lắp đặt trong công tắc hoặcthẻ mạngcảng.

Q4: Khoanh độ uốn cong tối thiểu cho cáp này trong quá trình lắp đặt là bao nhiêu?
A:Khoảng uốn cong tối thiểu ở bất kỳ nơi nào dọc theo cáp là 30 mm (khoảng 1,2 inch).

Q5: Làm thế nào tôi làm sạch và duy trì các đầu nối MPO này?
A:Luôn luôn sử dụng chất tẩy rửa kết nối quang được phê duyệt (cách clicker hoặc băng cassette) trên cả hai cáp và cổng máy thutrước đâyGiữ nắp bụi khi không kết nối.

• Kiểm tra tính tương thích:Đảm bảo máy thu của bạn là loại MPO-12/APC (thường có thân kết nối màu xanh lá cây).
• Điều kiện môi trường:Hoạt động và lưu trữ trong phạm vi nhiệt độ (-40 °C đến + 85 °C lưu trữ, hoạt động 0 °C đến + 70 °C) và độ ẩm (10% đến 85% không ngưng tụ).
• An toàn lắp đặt:Mặc dù chính cáp không nhạy cảm với ESD, nhưng các máy thu nó được cắm vào là. Luôn sử dụng dây đeo cổ tay ESD khi xử lý máy thu và cáp trong quá trình cài đặt.
• Căng thẳng cơ học:Tránh nghiền nát, bóp chặt hoặc áp dụng quá nhiều lực kéo lên dây cáp.
• Chứng nhận:Đối với các tài liệu chứng nhận pháp lý chính thức (CE, FCC, vv), vui lòng yêu cầu tập tin zip chứng nhận từ NVIDIA FAE hoặc nhóm hỗ trợ của chúng tôi.DAC tốc độ caoGiải pháp được thiết kế cho môi trường trung tâm dữ liệu thương mại.
