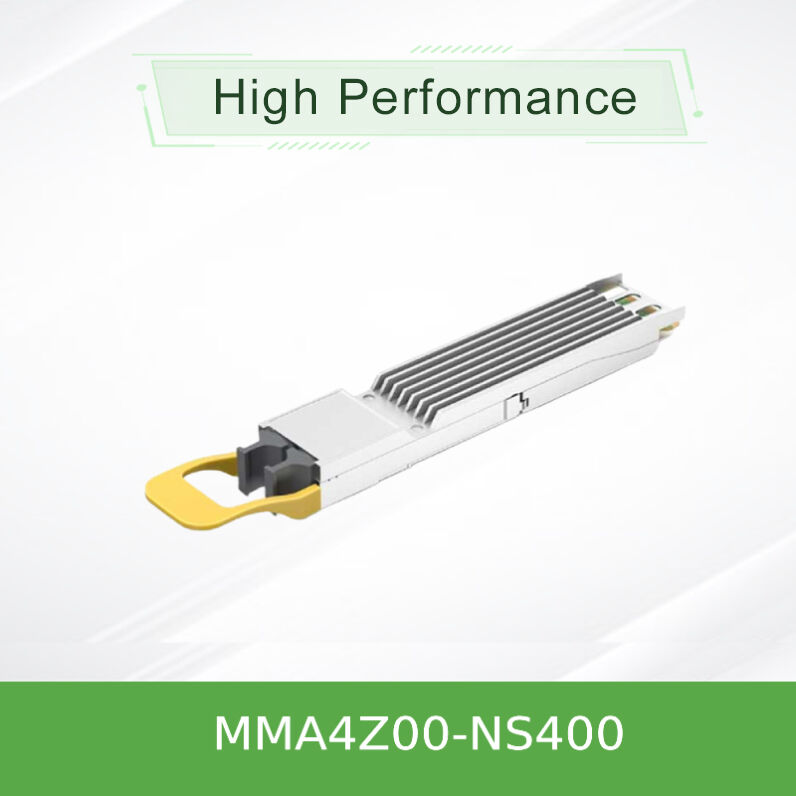

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Transceiver cho kết nối máy chủ tốc độ cao

MMA4Z00-NS400 cung cấp khả năng kết nối linh hoạt, băng thông cao cho NVIDIA ConnectX-7 máy điều chỉnh máy chủ.khả năng vận hành hai tốc độ: nó hoạt động tự nhiên như một thiết bị 400Gb / s nhưng tự động mở rộng xuống một thẻ NIC 200Gb / s khi được kết nối thông qua các cáp chia 1: 2, đồng thời giảm tiêu thụ điện.Được thiết kế với vỏ OSFP phẳng để giao tiếp với giải pháp làm mát trên thẻ ConnectX-7, nó phục vụ như là đối tác quang học hoàn hảo cho các bộ chuyển mạch mq9700 mật độ cao, cho phép mở rộng hiệu quả các cụm AI và HPC.

NVIDIA MMA4Z00-NS400 là một máy thu quang 400 Gigabit mỗi giây (Gb / s), cổng duy nhất, yếu tố hình thức OSFP, đa chế độ (SR4).Nó được thiết kế đặc biệt để được chèn vào thẻ giao diện mạng PCIe dựa trên ConnectX-7 (NIC), cung cấp giao diện quang để kết nối với các công tắc phía trên được trang bị các máy thu OSFP hai cổng 800G.

Bộ thu phát này là một thành phần cốt lõi trong việc xây dựng các mạng NDR InfiniBand hoặc 400GbE từ đầu đến cuối. Nó chia sẻ các thiết bị điện tử nội bộ giống hệt với đối tác QSFP112,chỉ khác nhau trong lớp vỏ vật lý để phù hợp với lồng OSFP trên bộ điều hợp ConnectX-7.

• Giao thức hai, tự động cảm biến: Hỗ trợ cả NDR InfiniBand và 400Gb Ethernet. Phần mềm chính xác được kích hoạt dựa trên giao thức của công tắc được kết nối.
• Hoạt động hai tốc độ thích nghi:
  • Chế độ 400Gb/s: Sử dụng tất cả 4 làn đường với các cáp MPO thẳng.
  • Chế độ 200Gb/s (NDR200): Tự động kích hoạt bằng các cáp chia 1: 2, chỉ sử dụng 2 làn đường.
• Profile năng lượng tối ưu: Sức mạnh tối đa là 8,5W trong chế độ 400G và chỉ 5,5W trong chế độ 200G, nhờ tắt kênh tự động.
• Kính đa chế độ tầm ngắn: 850nm thiết kế dựa trên VCSEL hỗ trợ lên đến 50m trên sợi OM4 và 30m trên OM3.
• Thiết kế nhiệt phẳng: Shell được thiết kế để kết hợp với tản nhiệt trên xe tích hợp vào lồng adapter ConnectX-7 để làm mát hiệu quả.
• Quản lý toàn diện: phù hợp với các tiêu chuẩn OSFP MSA và CMIS 4.0, có tính năng giám sát chẩn đoán kỹ thuật số đầy đủ (DDM).

Thành phần thẻ mạng tiên tiến này được xây dựng dựa trên một số tiêu chuẩn ngành công nghiệp và đổi mới của NVIDIA:

• Hình thức yếu tố & Quản lý: OSFP MSA Specification Rev. 1.12 phù hợp. Quản lý thông qua Common Management Interface Specification (CMIS) 4.0.
• Phương thức điều chỉnh và tín hiệu: Sử dụng 100Gbaud PAM4 (Pulse Amplitude Modulation, 4-level) cho mỗi làn đường cho cả giao diện điện và quang học.
• Thiết kế quang học: Sử dụng một mảng VCSEL 850nm đáng tin cậy để truyền đa chế độ. Có kết nối MPO-12/APC (Angled Physical Contact) để giảm thiểu phản xạ quang học.
• Chẩn đoán: Máy vi điều khiển tích hợp cung cấp DDM thời gian thực cho các thông số như nhiệt độ, điện áp, dòng bias laser và công suất quang học TX / RX mỗi làn.

Máy thu hoạt động như một cổng quang điện cho thẻ NIC ConnectX-7. Nó nhận bốn làn sóng tín hiệu điện 100G-PAM4 từ bộ điều hợp,chuyển đổi chúng thành tín hiệu quang thông qua mảng VCSEL của nó, và truyền chúng qua bốn sợi multimode.

Kế hoạch kết nối:MMA4Z00-NS400 thường được kết nối với một cổng của một máy thu hai cổng 800G (như MMA4Z00-NS) trong một công tắc.Cáp sợi chéo loại B(ví dụ, MFP7E10 cho 400G, MFP7E20 cho 200G). cáp này qua bên trong truyền và nhận sợi để đảm bảo bộ phát của một mô-đun phù hợp với máy thu của mô-đun khác.

Tốc độ được xác định bởi loại cáp: một cáp thẳng 4 kênh cho phép 400G; một cáp chia 1: 2 chỉ kích hoạt 2 kênh trong máy thu, tạo ra một liên kết 200G.

• Kết nối máy chủ AI/ML mật độ cao: Kết nối các máy chủ riêng lẻ được trang bị thẻ mạng ConnectX-7 với các công tắc cột sống có khả năng 800G (ví dụ: nền tảng mq9700) trong các cụm GPU.
• Phân phối quy mô cụm linh hoạt:
  • Một chuyển đổi hai cổng có thể kết nối vớihaiMáy chủ 400G (sử dụng cáp thẳng).
  • Một chuyển đổi hai cổng có thể kết nối vớibốnMáy chủ 200G (sử dụng cáp chia), tối ưu hóa việc sử dụng cổng.
• Vải máy tính hiệu suất cao (HPC): Cung cấp các liên kết băng thông cao, độ trễ thấp cho các nút tính toán trong môi trường siêu máy tính dựa trên InfiniBand.
• Mạng trung tâm dữ liệu hợp nhất: phục vụ như là giao diện quang phía máy chủ trong kiến trúc 400GbE thế hệ tiếp theo.

• Thiết kế năng lượng thông minh: Tự động thương lượng duy nhất làm giảm năng lượng ~ 35% khi hoạt động trong chế độ 200G, trực tiếp giảm OPEX và tải nhiệt trong khung máy chủ.
• Tính linh hoạt trong việc triển khai: Một SKU máy thu phát hỗ trợ hai cấp tốc độ phổ biến (400G và 200G), đơn giản hóa tiết kiệm và cho phép mở rộng băng thông mạng.
• Tối ưu hóa hệ sinh thái: Là một phần của giải pháp toàn diện của NVIDIA, nó được xác nhận nghiêm ngặt với các bộ điều hợp ConnectX-7 và các công tắc Quantum-2 / Spectrum-4 (series mq9700), đảm bảo độ tin cậy cắm và chơi.
• Sự tích hợp nhiệt cao hơn: Thiết kế phẳng được thiết kế đặc biệt cho hệ thống quản lý nhiệt của thẻ ConnectX-7, đảm bảo hoạt động ổn định dưới tải đầy đủ.
• Hỗ trợ giao thức chống lại tương lai: Phần mềm vững chắc hai giao thức loại bỏ nhu cầu tồn kho bộ thu InfiniBand và Ethernet riêng biệt.
