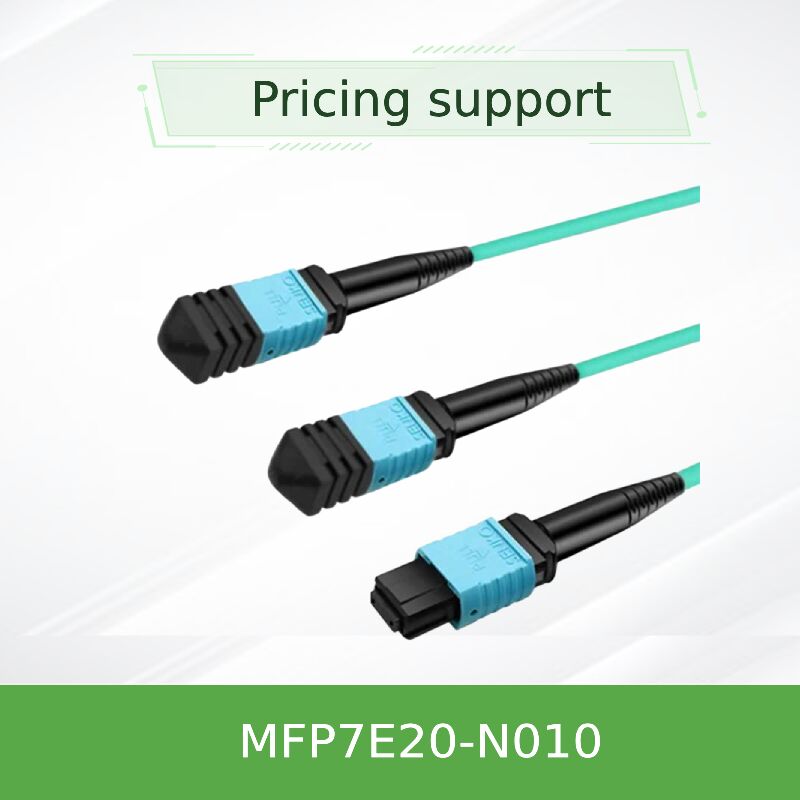

NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable 400G NDR/Ethernet Type B Crossover cho các bộ chuyển mạch OSFP
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFP7E20-N010 |
| Tài liệu: | MFP7E20-Nxxx.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Mẫu số: | MFP7E20-N010 | Hình dạng vật chất: | Dây tròn |
|---|---|---|---|
| Cho phép sức mạnh kéo: | 1000n <10000n | Chứng nhận: | RoHS, CE, ISO9001, VDE, CCC |
| Vật liệu vỏ bọc: | PVC | Chiều dài: | 10m |
| Tốc độ dữ liệu: | 400gb/s | Nguồn gốc: | Ấn Độ / Israel / Trung Quốc |
| Làm nổi bật: | NVIDIA 10m cáp sợi đa chế độ,Cáp quang MPO-12 Ethernet 400G,OSFP chuyển đổi cáp sợi chéo |
||
Mô tả sản phẩm
NVIDIA MFP7E20-N010 10m MPO-12/APC Cáp sợi đa chế độ
400G NDR/Ethernet Crossover loại B cho các bộ chuyển mạch OSFP
Ưu điểm hiệu suất quan trọng
- Tối ưu hóa cho mạng 400G NDR:Được thiết kế để cung cấp băng thông đầy đủ cho cơ sở hạ tầng 400GbE và NDR InfiniBand thế hệ tiếp theo
- Độ toàn vẹn tín hiệu cao cấp:Các đầu nối MPO-12/APC với độ mịn góc 8 độ đạt được tổn thất trở lại cao (≥35 dB)
- Thiết kế Crossover Plug-and-Play:Cáp loại B được kết thúc tại nhà máy cho phép kết nối trực tiếp giữa các máy thu
- Xây dựng bền vững và an toàn:Áo áo khoác LSZH màu nước linh hoạt với độ an toàn cao (OFNR)
- Chứng nhận tương thích hệ sinh thái:Được thử nghiệm đầy đủ cho hệ sinh thái NVIDIA Mellanox bao gồm chuyển mạch và các giải pháp ConnectX-7
Tổng quan sản phẩm
NVIDIA MFP7E20-N010 là một cáp quang sợi đa chế độ thụ động 10 mét với các đầu nối MPO-12/APC được cấu hình như crossover loại B.Mục đích được xây dựng để kết nối các máy thu truyền 400G NDR và Ethernet trong các công tắc hiện đại, bộ chuyển đổi mạng, và DPU.
Đặc điểm chính của sản phẩm
- Giao diện:Bộ kết nối MPO-12/APC kép (Nữ), được đánh bóng theo góc
- Chiều dài cáp:10 mét.
- Thông số kỹ thuật về sợi:50/125 μm Multimode OM4 (Aqua jacket)
- Các kênh hoạt động:8 sợi (4 cho truyền, 4 cho nhận)
- Kế hoạch dây điện:Loại B (Crossover)
- Hiệu suất quang học:Mất nhập ≤ 0,354 dB; Mất trở lại ≥ 35 dB
- Thể chất:3đường kính 0,0 mm, bán kính uốn cong tối thiểu 30 mm
Tiêu chuẩn kỹ thuật và tuân thủ
Kỹ thuật quang học tiên tiến đảm bảo hiệu suất trong môi trường đòi hỏi với các kết nối MPO-12/APC giảm thiểu độ phản xạ ở tốc độ 400G.
- Tiêu chuẩn kết nối:IEC 61754-7 (gia đình MPO)
- Hiệu suất và độ tin cậy:Telcordia GR-1435
- An toàn laser:Lớp I theo IEC 60825-1 và FDA 21 CFR 1040
- Chứng nhận an toàn:Chương trình CB, cTUVus, CE Mark
- Phù hợp EMC:CE, FCC lớp A, ICES-003, VCCI
Nguyên tắc hoạt động
Típ B topology chéo đảm bảo truyền (Tx) laser từ một máy thu trương phù hợp hoàn hảo với nhận (Rx) máy dò quang trên thiết bị kết nối.Các chất phân tán sơn APC phản xạ ánh sáng ra khỏi nguồn, bảo vệ độ rõ của tín hiệu.
Các kịch bản triển khai chính
- Kết nối bên trong kệ:Kết nối giữa các công tắc đầu rack hoặc kết nối các công tắc với máy chủ hiệu suất cao
- Các cụm tính toán mật độ cao:Xây dựng mô hình giữa máy chủ GPU và chuyển đổi NVLink trong môi trường AI / HPC
- Mạng khu vực lưu trữ (SAN):Kết nối các mảng lưu trữ để chuyển đổi vải trong lưu trữ dựa trên flash
- Kết hợp biên mạng:Các giá đỡ hợp nhất ở rìa mạng đòi hỏi hiệu suất 400G
Thông số kỹ thuật chi tiết
| Parameter | Thông số kỹ thuật |
|---|---|
| Mô hình sản phẩm | MFP7E20-N010 |
| Mô tả | MPO12/APC đến MPO12/APC, Cáp sợi đa phương thức |
| Chiều dài | 10 mét. |
| Loại sợi / Màu áo khoác | OM4 Multimode / Aqua |
| Loại kết nối | MPO-12, Angled Polish (APC), nữ |
| Hỗ trợ tốc độ dữ liệu tối đa | 400 Gb/s mỗi cổng (NDR/400GbE) |
| Mất tích nhập (tối đa) | ≤ 0,354 dB |
| Mất lợi nhuận (min) | ≥ 35 dB |
Các biến thể chiều dài có sẵn
| Số phần đặt hàng | Chiều dài | Tốt nhất cho |
|---|---|---|
| MFP7E20-N003 | 3m | Ultra-short reach, trong cùng một khung |
| MFP7E20-N010 | 10m | Các kết nối bên trong và bên cạnh rack |
| MFP7E20-N020 | 20m | Phạm vi mở rộng trong hàng |
| MFP7E20-N030 | 30m | Lượng tối đa OM4 cho 400G NDR |
Ưu điểm cạnh tranh
- Tối ưu hóa cho hệ sinh thái NDR:Được điều chỉnh và thử nghiệm đặc biệt cho nền tảng NDR của NVIDIA
- Chất lượng quang học vượt trội:Đèn đánh bóng APC cung cấp tổn thất trở lại vượt trội so với các đầu nối UPC
- Độ tin cậy sẵn sàng triển khai:Nhà máy được kiểm tra với các chỉ số hiệu suất đã được xác minh
- Thiết kế chắc chắn trong tương lai:Hỗ trợ các tiêu chuẩn 400G hiện tại và các tiến bộ tốc độ trong tương lai
- Tăng cường an toàn trung tâm dữ liệu:áo khoác LSZH hạn chế phát thải khói độc hại trong các sự kiện hỏa hoạn
Dịch vụ & Hỗ trợ
Cấu trúc hỗ trợ toàn diện đảm bảo sự thành công của việc triển khai với bảo hành tiêu chuẩn NVIDIA, vận chuyển nhanh chóng từ hàng tồn kho rộng lớn và chuyên môn kỹ thuật chuyên dụng.
Câu hỏi thường gặp
Tôi có thể sử dụng cáp này để kết nối một cổng chuyển đổi OSFP 400G với hai cổng máy chủ 200G QSFP56 riêng biệt?
Không, đây là một cáp điểm đến điểm. Đối với cấu hình đột phá, các cáp MPO-to-2xQSFP56 chuyên dụng được yêu cầu.
Không, đây là một cáp điểm đến điểm. Đối với cấu hình đột phá, các cáp MPO-to-2xQSFP56 chuyên dụng được yêu cầu.
Việc làm sạch các đầu nối có cần thiết trước khi lắp đặt không?
Chắc chắn, ô nhiễm là nguyên nhân chính gây hỏng kết nối quang học luôn sử dụng chất tẩy rửa kết nối quang học được phê duyệt
Chắc chắn, ô nhiễm là nguyên nhân chính gây hỏng kết nối quang học luôn sử dụng chất tẩy rửa kết nối quang học được phê duyệt
Hướng dẫn cài đặt và xử lý
Lưu ý:Việc tuân thủ các biện pháp phòng ngừa này đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài.
- Kiểm tra tính tương thích:Xác nhận các máy thu phát sử dụng giao diện MPO-12/APC
- Giới hạn môi trường:Hoạt động trong phạm vi nhiệt độ từ 0 °C đến 70 °C
- Quản lý bán kính cong:Không bao giờ uốn cong chặt hơn bán kính 30 mm
- Nhận thức về ESD:Sử dụng dây đeo cổ tay ESD khi xử lý máy thu phát
- Sử dụng theo quy định:Thiết bị kỹ thuật số lớp A dành cho môi trường thương mại
