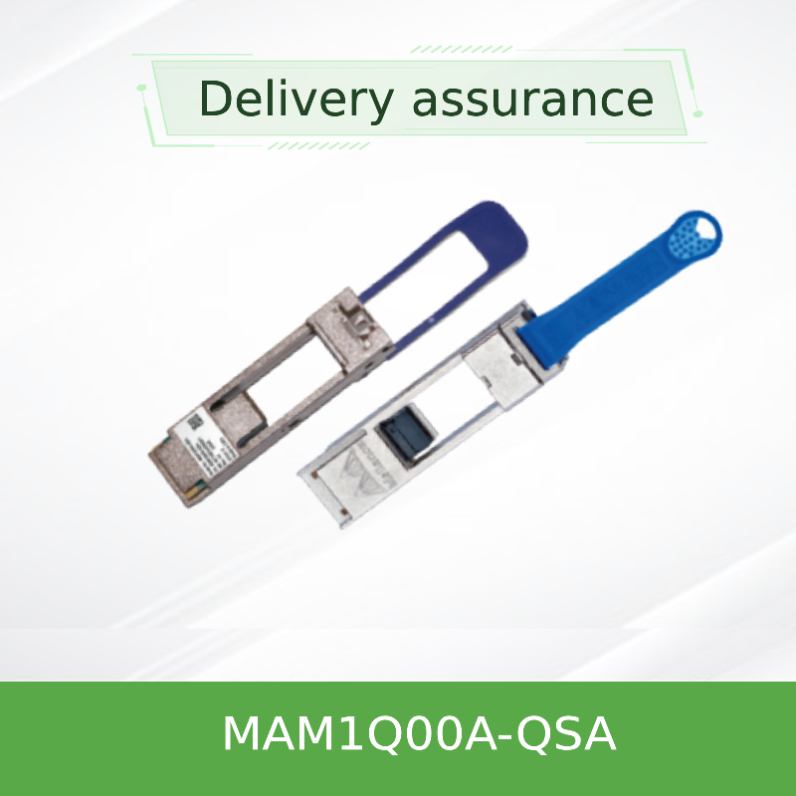

Mellanox MAM1Q00A-QSA QSFP+ sang SFP+ Adapter Network Interface Converter
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MAM1Q00A-QSA |
| Tài liệu: | MAM1Q00A-QSA.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Mô hình không.: | MAM1Q00A-QSA | Hình dạng: | Hình khối |
|---|---|---|---|
| Quyền lực: | Công suất 3,3V đơn | Dynamix QSA: | QSFP+ đến SFP+ |
| Nhiệt độ hoạt động: | 0 - 70 | Kỹ thuật: | CMIS |
| Công nghệ: | Hỗ trợ IB và ETH | Thương hiệu: | Mellanox |
| Làm nổi bật: | SFP+ Adapter Network Interface,Mellanox QSFP+ to SFP+ Adapter |
||
Mô tả sản phẩm
Mellanox MAM1Q00A-QSA DynamiX QSFP + đến SFP + Adapter
Chuyển đổi giao diện mạng hiệu suất cao
Bộ chuyển đổi Mellanox DynamiX MAM1Q00A-QSA cung cấp kết nối liền mạch giữa các cổng QSFP + bốn làn và các máy thu hoặc cáp SFP + một làn.Bộ chuyển đổi mạng sáng tạo này cho phép tích hợp hiệu quả về chi phí các công nghệ giao diện mạng khác nhau trong khi duy trì hiệu suất và độ tin cậy tối ưu.
Khả năng tương thích với nhiều nhà cung cấp
Hoạt động với tất cả các nhà cung cấp mô-đun quang và cáp đồng kết nối trực tiếp
Tiêu chuẩn phù hợp
Phù hợp đầy đủ với QSFP+ MSA SFF-8436 và SFP+ MSA SFF-8418/8419
Đặc điểm của sản phẩm
Thông số kỹ thuật vật lý
- Các yếu tố hình thức QSFP + với bình SFP +
- Cơ chế khóa an toàn cho các kết nối đáng tin cậy
- Thiết kế trở ngại phù hợp (90-110Ω trở ngại đặc trưng)
- Xây dựng phù hợp với RoHS
- Kiến trúc mất mát chèn thấp
Tính năng hiệu suất
- Khả năng tương tác không liên quan đến nhà cung cấp
- Đường dẫn trực tiếp đến bộ nhớ đơn vị SFP
- Giao diện quản lý I2C phù hợp với SFF-8636
- Hỗ trợ các máy thu 10GbE SFP + và 1GbE SFP
- Công nghệ được đăng ký bằng sáng chế của Hoa Kỳ # 7934,959
Tiêu chuẩn kỹ thuật và giao thức
Bộ chuyển đổi mạng MAM1Q00A-QSA thực hiện các giao thức tiêu chuẩn công nghiệp để đảm bảo khả năng tương thích rộng rãi:
- QSFP+ MSA SFF-8436- Quad Small Form-factor Pluggable sự tuân thủ thông số kỹ thuật
- SFP+ MSA SFF-8418/8419- Hợp đồng đa nguồn nhỏ
- SFF-8636- Thông số kỹ thuật giao diện quản lý để đọc dữ liệu máy thu SFP
- Giao diện quản lý I2C- Giao thức truyền thông tiêu chuẩn để quản lý thiết bị
- Tuân thủ RoHS- Phù hợp với các chỉ thị hạn chế chất nguy hiểm
Nguyên tắc hoạt động
Bộ chuyển đổi DynamiX QSA hoạt động như một bộ chuyển đổi giao diện vật lý và điện giữa các yếu tố hình thức khác nhau. Bộ chuyển đổi kết nối làn đường 1 của giao diện QSFP + trực tiếp với thùng SFP +,trong khi ba làn đường còn lại trên đầu nối QSFP + vẫn không được kết nốiGiải pháp thẻ mạng thông minh này duy trì tính toàn vẹn tín hiệu thông qua thiết kế trở ngại phù hợp và mất tích chèn tối thiểu.
Bộ chuyển đổi cung cấp quyền truy cập trực tiếp vào bộ nhớ của máy thu SFP được kết nối thông qua giao diện quản lý I2C, cho phép tương thích đầy đủ với các hệ thống quản lý hiện có và thẻ giao diện mạng.Cách tiếp cận này đảm bảo rằng máy thu hoặc cáp SFP + được kết nối hoạt động như thể được kết nối trực tiếp với cổng SFP + gốc.
Các kịch bản ứng dụng
Di chuyển trung tâm dữ liệu
Kết nối cổng QSFP + chuyển đổi 40GbE với cổng SFP + NIC máy chủ 10GbE trong quá trình nâng cấp cơ sở hạ tầng, cung cấp một con đường chuyển đổi thẻ mạng linh hoạt.
Tích hợp nhiều nhà cung cấp
Cho phép kết nối giữa các thiết bị từ các nhà sản xuất khác nhau khi các loại cổng không phù hợp, phục vụ như một giải pháp chuyển đổi mạng phổ biến.
Thông số kỹ thuật
Hướng dẫn chọn mẫu
Ưu điểm cạnh tranh
Khả năng tương thích chung
Không giống như các giải pháp cụ thể của nhà cung cấp, bộ điều hợp mạng này hoạt động với tất cả các nhà sản xuất mô-đun quang học và dây cáp đồng trực tiếp,cung cấp tính linh hoạt chưa từng có trong môi trường hỗn hợp các nhà cung cấp.
Sự đáng tin cậy đã được chứng minh
Với công nghệ bằng sáng chế đã đăng ký và thử nghiệm toàn diện, bộ điều hợp thẻ mạng này cung cấp hiệu suất và độ bền nhất quán trong môi trường mạng đòi hỏi.
Dịch vụ & Hỗ trợ
- Bảo hành:Bảo hành phần cứng hạn chế 1 năm bao gồm sửa chữa hoặc thay thế các bộ phận
- Có sẵn:Trong kho với khả năng vận chuyển ngay lập tức
- Hỗ trợ kỹ thuật:Tư vấn trước bán hàng toàn diện và hỗ trợ kỹ thuật sau bán hàng
- Đảm bảo chất lượng:Kiểm tra kỹ lưỡng để đáp ứng các yêu cầu chất lượng nghiêm ngặt trước khi vận chuyển
- Chính sách hoàn trả:Bảo đảm hài lòng 30 ngày với quy trình hoàn trả đơn giản
Câu hỏi thường gặp
Các loại máy thu truyền nào tương thích với MAM1Q00A-QSA?
Bộ chuyển đổi hỗ trợ cả máy thu 10GbE SFP + và 1GbE SFP tuân thủ Small Form-factor Pluggable (SFP) Transceiver Multi source Agreement (MSA).Nó là nhà cung cấp-agnostic và làm việc với tất cả các nhà sản xuất mô-đun quang học lớn.
Bộ điều hợp này có thể được sử dụng với dây cáp đồng nối trực tiếp không?
Có, MAM1Q00A-QSA hỗ trợ cả bộ thu quang và cáp đồng (DAC) gắn trực tiếp với đầu nối SFP +, làm cho nó trở thành phụ kiện thẻ mạng linh hoạt cho các yêu cầu kết nối khác nhau.
Sự khác biệt giữa các mô hình nhiệt độ tiêu chuẩn và mở rộng là gì?
MAM1Q00A-QSA tiêu chuẩn hoạt động từ 0 °C đến 70 °C, trong khi phiên bản MAM1Q00A-QSA_E mở rộng hỗ trợ nhiệt độ từ -10 °C đến 85 °C,làm cho nó phù hợp với các ứng dụng công nghiệp và môi trường khắc nghiệt.
Có phải bộ chuyển đổi đòi hỏi bất kỳ trình điều khiển đặc biệt hoặc cấu hình?
Không, bộ chuyển đổi hoàn toàn thụ động và không yêu cầu trình điều khiển hoặc cấu hình. Nó cung cấp chuyển đổi giao diện vật lý và điện minh bạch cho các thiết bị được kết nối.
Hướng dẫn cài đặt và hoạt động
Những điều quan trọng cần xem xét
- Đảm bảo kích thước thẻ đệm giao phối SFP + / SFP A10 (chiều dài của khu vực giữ mặt nạ thành phần / hàn) lớn hơn 6,0mm để ngăn ngừa hư hại trong khi chèn
- Không cố gắng để chèn các máy thu SFP ngược vì điều này có thể làm hỏng thùng adapter
- Kiểm tra khả năng tương thích với các mô hình thẻ giao diện mạng và chuyển mạch cụ thể trước khi triển khai
- Duy trì điều kiện hoạt động trong phạm vi nhiệt độ và độ ẩm được chỉ định
- Sử dụng các biện pháp phòng ngừa ESD thích hợp trong quá trình lắp đặt và xử lý
- Đối với các ứng dụng nhiệt độ kéo dài, chọn biến thể MAM1Q00A-QSA_E được thiết kế đặc biệt cho môi trường khắc nghiệt
