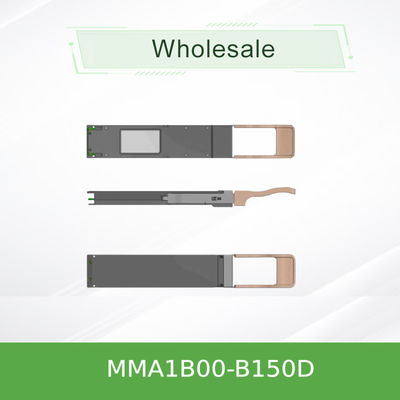

Bộ thu phát QSFP+ SR4 MMA1B00-B150D của Mellanox, Mô-đun quang 40GbE cho MMF lên đến 150m
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MMA1B00-B150D |
| Tài liệu: | MMA1B00.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tình trạng: | Mới và nguyên bản | Có sẵn: | Cổ phiếu |
|---|---|---|---|
| Công nghệ: | Ethernet | Tốc độ tối đa: | 40GBE |
| Loại kết nối: | QSFP+ | Transceiver tiếp cận: | lên đến 150m |
| Thời gian bảo hành: | 1 năm | ||
| Làm nổi bật: | 150m MMF Transceiver,Mellanox MMA1B00-B150D Transceiver,40GbE Optical Module Transceiver |
||
Mô tả sản phẩm
Mellanox MMA1B00-B150D 40GbE QSFP + SR4 máy thu quang
Giải pháp kết nối 40GbE hiệu suất cao
Mellanox MMA1B00-B150D đại diện cho một máy thu quang QSFP + tiên tiến được thiết kế cho các ứng dụng Ethernet 40GbE đòi hỏi kết nối sợi đa chế độ đáng tin cậy.Với phạm vi vượt trội 150 mét trên cáp OM4 và dẫn đầu ngành công nghiệp 1.3W hiệu quả năng lượng, máy thu này cung cấp hiệu suất mạnh mẽ cho kết nối trung tâm dữ liệu, máy tính hiệu suất cao và cơ sở hạ tầng mạng doanh nghiệp.
Các tính năng hiệu suất chính
- Tỷ lệ truyền dữ liệu 40GbE:Các kênh 4x10.3125Gb/s cho dung lượng băng thông đầy đủ 40GbE
- Phạm vi mở rộng:150 mét truyền trên cơ sở hạ tầng quang đa chế độ OM4
- Hiệu quả năng lượng:1.3W tiêu thụ năng lượng điển hình cho chi phí hoạt động giảm
- Giám sát toàn diện:Digital Diagnostic Monitoring (DDM) để theo dõi hiệu suất thời gian thực
- Thiết kế cắm nóng:Cho phép lắp đặt và thay thế mà không cần thời gian ngừng hoạt động của hệ thống
Công nghệ quang học tiên tiến
MMA1B00-B150D kết hợp kỹ thuật quang học tinh vi để đảm bảo truyền dữ liệu tốc độ cao đáng tin cậy:
- Công nghệ VCSEL:Laser phát ra bề mặt lỗ thẳng đứng với bước sóng 850nm để có hiệu suất nhất quán
- Phương tiện quang học song song:Bốn kênh quang độc lập hoạt động với tốc độ 10,3125Gb/s mỗi kênh
- Đánh giá có thể lập trình:Sự cân bằng đầu vào của máy phát có thể điều chỉnh và nhấn đầu ra của máy thu
- Giao diện đầu nối MPO:Bộ kết nối đẩy nhiều sợi tiêu chuẩn cho các cáp sợi đa chế độ song song
- SFF-8436 Tuân thủ:Các yếu tố hình thức QSFP + tiêu chuẩn đảm bảo khả năng tương thích rộng với thiết bị mạng
Khung hoạt động
Bộ thu quang này hoạt động như một cây cầu quang điện giữa các giao diện điện và cáp sợi quang.Các tín hiệu điện từ thẻ mạng chủ được chuyển đổi thành tín hiệu quang thông qua bốn máy phát VCSEL độc lập, được truyền qua các sợi đa chế độ song song thông qua các đầu nối MPO, sau đó được chuyển đổi trở lại thành tín hiệu điện ở đầu nhận.Các mạch tích hợp quản lý điều kiện tín hiệu với cân bằng có thể lập trình để duy trì tính toàn vẹn tín hiệu trên khoảng cách tối đa 150 mét, trong khi hệ thống giám sát chẩn đoán kỹ thuật số liên tục theo dõi các thông số hoạt động bao gồm nhiệt độ, điện áp và mức năng lượng quang học.
Môi trường triển khai mục tiêu
MMA1B00-B150D xuất sắc trong các ứng dụng mạng tốc độ cao khác nhau, nơi kết nối 40GbE đáng tin cậy là điều cần thiết:
- Kết nối trung tâm dữ liệu:Chuyển đổi và tổng hợp máy chủ từ trên rack với các liên kết lên 40GbE
- Máy tính hiệu suất cao:Các kết nối liên kết cụm và các mạng khu vực lưu trữ đòi hỏi băng thông lớn
- Mạng lưới doanh nghiệp:Chuyển đổi lõi và kết nối xương sống cho các tổ chức lớn
- Cơ sở hạ tầng đám mây:Môi trường ảo hóa và cơ sở hạ tầng siêu hội tụ
- Dịch vụ tài chính:Mạng giao dịch chậm và cơ sở hạ tầng phân tích dữ liệu
Thông số kỹ thuật
| Parameter | MMA1B00-B150D |
|---|---|
| Tỷ lệ dữ liệu | 40GbE (4x10.3125Gb/s) |
| Phạm vi tối đa | 150m (OM4), 100m (OM3) |
| Tiêu thụ năng lượng | 1.3W điển hình, tối đa 1,5W |
| Độ dài sóng | 850nm |
| Loại kết nối | MPO ( quang học), QSFP + (điện học) |
| Nhiệt độ hoạt động | 0°C đến 70°C |
| Tỷ lệ lỗi bit | Tốt hơn 1E-15 |
So sánh máy thu tương thích
| Loại máy thu | Thể tiếp cận | Loại sợi | Ứng dụng |
|---|---|---|---|
| SR4 (MMA1B00-B150D) | Tối đa 150m | OM3/OM4 MMF | Trung tâm dữ liệu, tầm ngắn |
| LR4 | Tối đa 10km | Một chế độ | Khuôn viên, tầm xa |
| AOC | Tối đa 100m | Sợi tích hợp | Kết nối rack |
Ưu điểm cạnh tranh
- Khả năng tiếp cận mở rộng:150 mét truyền trên sợi OM4 vượt quá tiêu chuẩn SR4 thông số kỹ thuật
- Hiệu quả năng lượng:1.3W tiêu thụ điển hình làm giảm chi phí hoạt động trong triển khai mật độ cao
- Chẩn đoán toàn diện:Digital Diagnostic Monitoring cung cấp khả năng hiển thị hiệu suất thời gian thực
- Tuân thủ quy định:Đáp ứng tiêu chuẩn IEEE 802.3 40GBASE-SR4 và các yêu cầu môi trường RoHS
- Chứng minh độ tin cậy:Kiểm tra sản xuất nghiêm ngặt đảm bảo hiệu suất liên tục ngoài hộp
- Cấu hình linh hoạt:Điều hòa tín hiệu có thể lập trình tối ưu hóa hiệu suất cho các thiết bị cụ thể
Cam kết dịch vụ và hỗ trợ
Tổ chức của chúng tôi cung cấp các dịch vụ hỗ trợ toàn diện cho tất cả các thành phần mạng bao gồm cả máy thu quang tiên tiến này:
- Bảo hành của nhà sản xuất:Bảo hành phần cứng hạn chế 1 năm bao gồm sửa chữa hoặc thay thế
- Chuyên môn kỹ thuật:Tư vấn khách hàng 24/7 và hỗ trợ kỹ thuật
- Global Logistics:Chuỗi cung ứng hiệu quả với 10 triệu đơn vị tồn kho
- Đảm bảo chất lượng:Tất cả các sản phẩm được kiểm tra nghiêm ngặt trước khi vận chuyển
- Hướng dẫn tương thích:Hỗ trợ chuyên nghiệp cho việc tích hợp thẻ mạng và chuyển đổi
Câu hỏi thường gặp
Q: Sự khác biệt giữa máy thu SR4 và LR4 QSFP + là gì?
A: Các máy thu SR4 sử dụng sợi đa chế độ cho khoảng cách ngắn hơn (lên đến 150m) với bước sóng 850nm,trong khi các máy thu LR4 sử dụng sợi một chế độ cho khoảng cách dài hơn (lên đến 10km) với bốn bước sóng khoảng 1310nm.
Hỏi: Máy phát này có yêu cầu cấu hình đặc biệt hay nó plug-and-play?
A: Máy thu được thiết kế để hoạt động plug-and-play trong các cổng QSFP + tương thích. Các tính năng có thể lập trình cho phép tối ưu hóa hiệu suất nếu cần thiết,nhưng chức năng cơ bản không yêu cầu cấu hình.
Q: Loại cáp sợi nào cần thiết cho máy phát này?
A: MMA1B00-B150D yêu cầu cáp sợi đa chế độ song song với đầu nối MPO. Để đạt được phạm vi tối đa, sợi OM4 được khuyến cáo, mặc dù sợi OM3 hỗ trợ khoảng cách lên đến 100 mét.
Hỏi: Máy chuyển phát này có thể được sử dụng với bất kỳ thẻ mạng QSFP + nào không?
A: Máy thu tương thích với các cổng SFF-8436 QSFP + tiêu chuẩn. Để có hiệu suất tối ưu, nên xác minh với các ma trận tương thích thẻ mạng và chuyển đổi cụ thể.
Hướng dẫn cài đặt và hoạt động
- Duy trì nhiệt độ hoạt động từ 0 °C đến 70 °C và độ ẩm tương đối từ 5% đến 85%
- Sử dụng các cáp sợi đa chế độ MPO thích hợp (OM3 hoặc OM4) để có hiệu suất tối ưu
- Đảm bảo làm sạch đúng các đầu nối MPO trước khi lắp đặt để ngăn ngừa ô nhiễm
- Kiểm tra khả năng tương thích với cổng QSFP + của thiết bị chủ trước khi triển khai
- Sử dụng giám sát chẩn đoán kỹ thuật số để theo dõi sức khỏe và hiệu suất của máy thu
- Thực hiện các biện pháp phòng ngừa xả điện tĩnh (ESD) trong khi xử lý và lắp đặt
Đặc điểm sản phẩm
| Thuộc tính | Thông số kỹ thuật |
|---|---|
| Nhóm sản phẩm | Máy phát quang |
| Hình thức yếu tố | QSFP+ |
| Tiêu chuẩn giao diện | 40GBASE-SR4 |
| Loại sợi | Multi-mode (OM3/OM4) |
| Ứng dụng chính | Trung tâm dữ liệu, mạng lưới doanh nghiệp |
