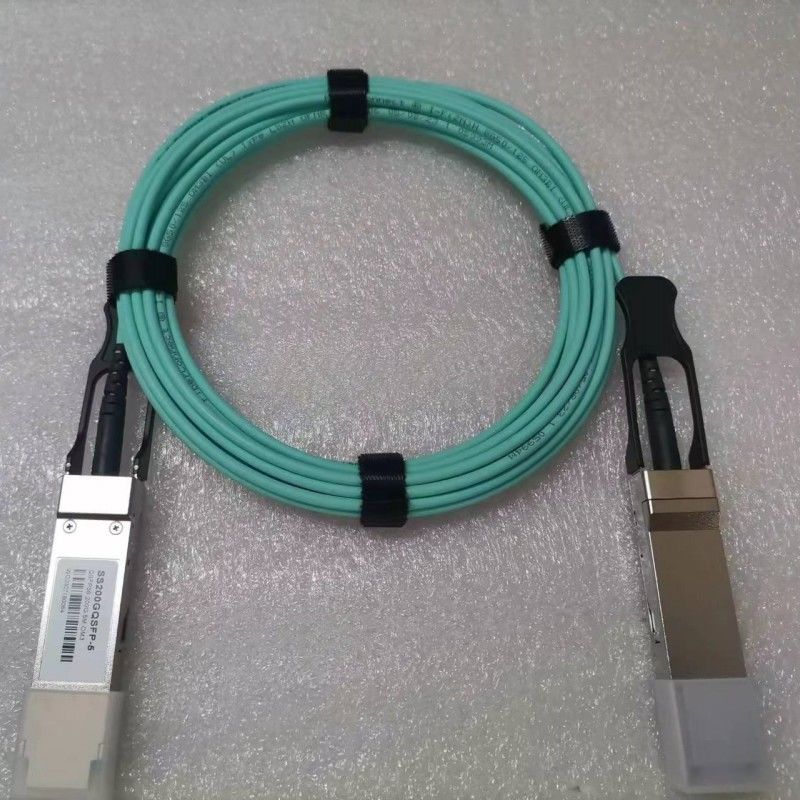

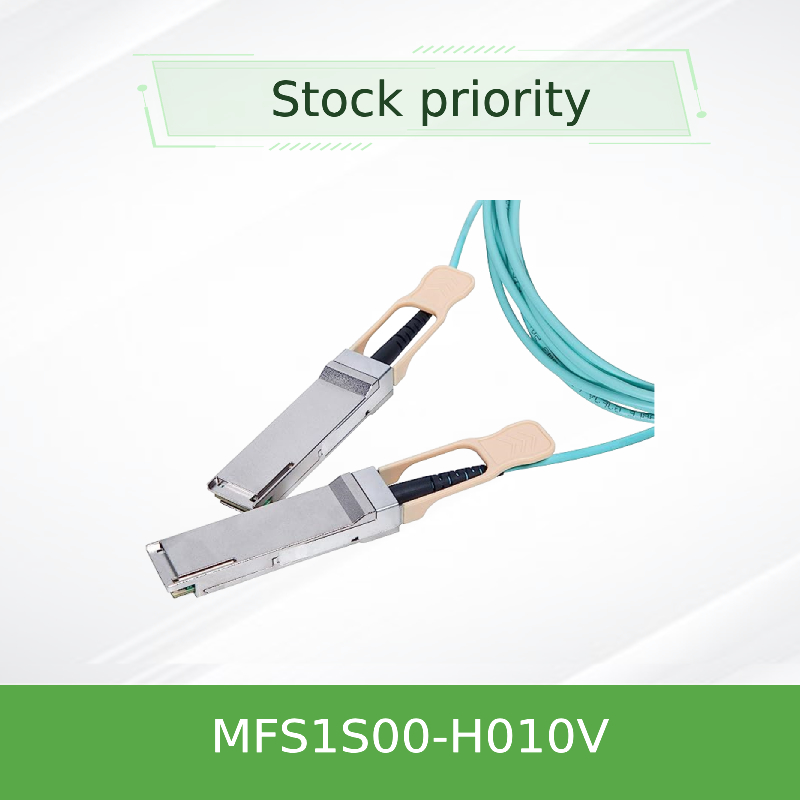

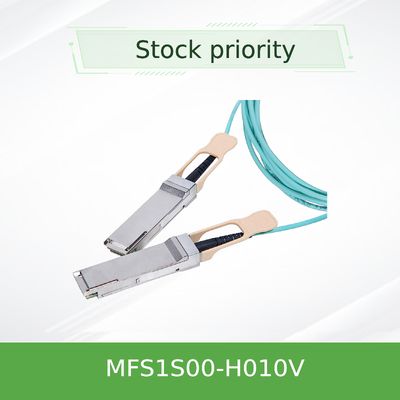

MFS1S00-H010V Cáp quang chủ động (AOC) QSFP56 200Gb/s

1. Tổng quan sản phẩm

NVIDIA® MFS1S00-H010V là Cáp quang chủ động (AOC) QSFP56 200Gb/s hiệu suất cao được thiết kế cho các ứng dụng trung tâm dữ liệu và điện toán hiệu năng cao. Nó hỗ trợ 200G InfiniBand HDR và 200 Gigabit Ethernet, cung cấp băng thông cao, độ trễ thấp và tầm xa lên đến 100 mét. cáp quang này có thể cắm nóng, tuân thủ RoHS và được thiết kế để đảm bảo độ tin cậy và dễ triển khai.

2. Các đặc điểm chính

• Hỗ trợ 200Gb/s InfiniBand HDR và 200GbE
• Điều chế 4x 50Gb/s PAM4 trên mỗi làn
• Tầm xa lên đến 100m trên sợi quang đa mode (MMF)
• Tiêu thụ điện năng thấp: 5.0W điển hình trên mỗi đầu
• Kiểu dáng QSFP56 có thể cắm nóng
• Giao diện quản lý I²C tuân thủ SFF-8636
• Hỗ trợ Giám sát chẩn đoán kỹ thuật số (DDM)

3. Công nghệ & Tiêu chuẩn

MFS1S00-H010V tuân thủ các tiêu chuẩn công nghiệp bao gồm SFF-8665 (QSFP56), SFF-8636 (quản lý) và InfiniBand HDR. Nó sử dụng công nghệ quang học dựa trên VCSEL và hỗ trợ điều chế PAM4 để truyền dữ liệu tốc độ cao. cáp quang thụ động thay thế này cung cấp tính toàn vẹn tín hiệu chủ động với tính năng định thời lại tích hợp.

4. Nguyên tắc hoạt động

AOC chuyển đổi tín hiệu điện thành tín hiệu quang thông qua các bộ phát VCSEL tích hợp. Tín hiệu được truyền qua sợi quang đa mode và được chuyển đổi trở lại thành tín hiệu điện ở đầu thu. Mỗi làn hoạt động ở tốc độ 50Gb/s bằng cách sử dụng mã hóa PAM4, đảm bảo tính toàn vẹn dữ liệu cao và tỷ lệ lỗi bit thấp.

5. Ứng dụng

• Cụm 200G InfiniBand HDR
• Mạng điện toán hiệu năng cao (HPC)
• Kiến trúc spine-leaf trung tâm dữ liệu
• Kết nối cơ sở hạ tầng đám mây
• Khối lượng công việc AI và học máy

6. Thông số kỹ thuật & Hướng dẫn lựa chọn

7. Ưu điểm

• Băng thông cao hơn và tầm xa hơn so với cáp đồng thụ động
• Độ trễ và tiêu thụ điện năng thấp hơn so với các giải pháp thay thế
• Thiết kế có thể cắm nóng để dễ dàng cài đặt và bảo trì
• Kết cấu chắc chắn với khả năng bảo vệ ESD và khả năng chẩn đoán

8. Dịch vụ & Hỗ trợ

Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện, dịch vụ khách hàng 24/7 và vận chuyển trên toàn thế giới. Tất cả các sản phẩm đều có bảo hành của nhà sản xuất và được kiểm tra về khả năng tương thích và hiệu suất.

9. Câu hỏi thường gặp (FAQ)

Hỏi: Chiều dài tối đa của AOC này là bao nhiêu?
Đáp: Lên đến 100 mét.

Hỏi: Cáp này có tương thích với bộ chuyển mạch 200GbE không?
Đáp: Có, nó hỗ trợ cả InfiniBand HDR và 200GbE.

Hỏi: Nó có yêu cầu nguồn điện bên ngoài không?
Đáp: Không, nó được cấp nguồn thông qua cổng QSFP56.

10. Các biện pháp phòng ngừa

• Tránh uốn cong cáp vượt quá bán kính 30mm.
• Sử dụng các biện pháp phòng ngừa ESD trong quá trình xử lý và lắp đặt.
• Đảm bảo các cổng QSFP56 tương thích trên các thiết bị chủ.
• Không để ở nhiệt độ vượt quá -40°C đến 85°C.
