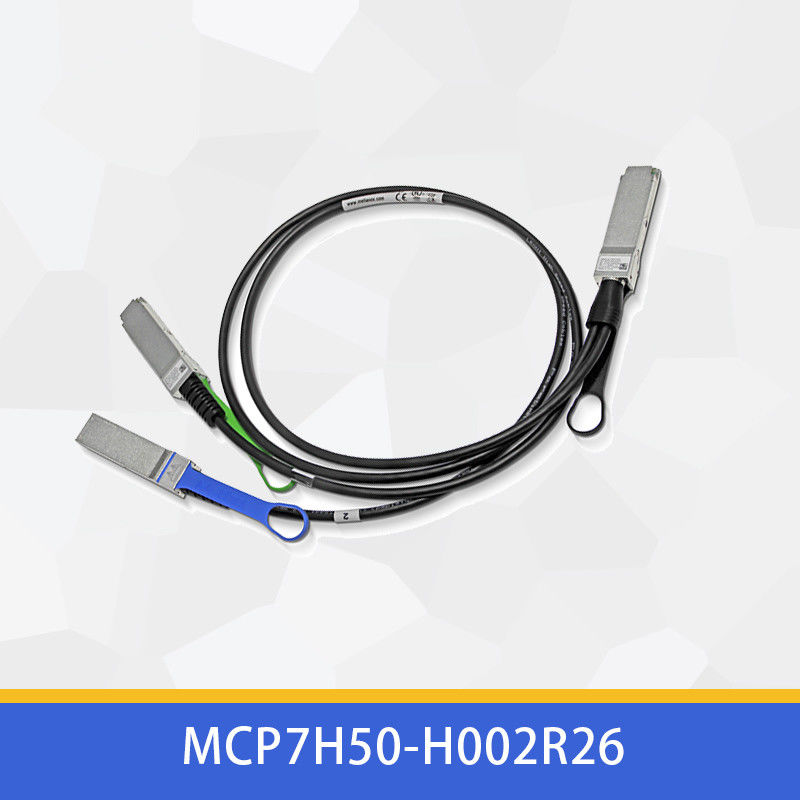

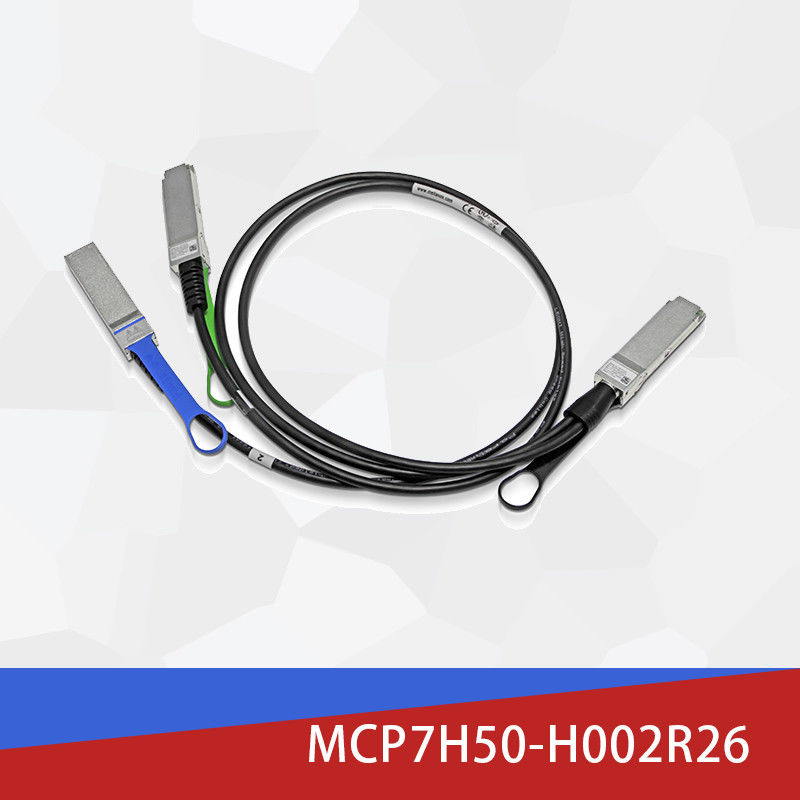

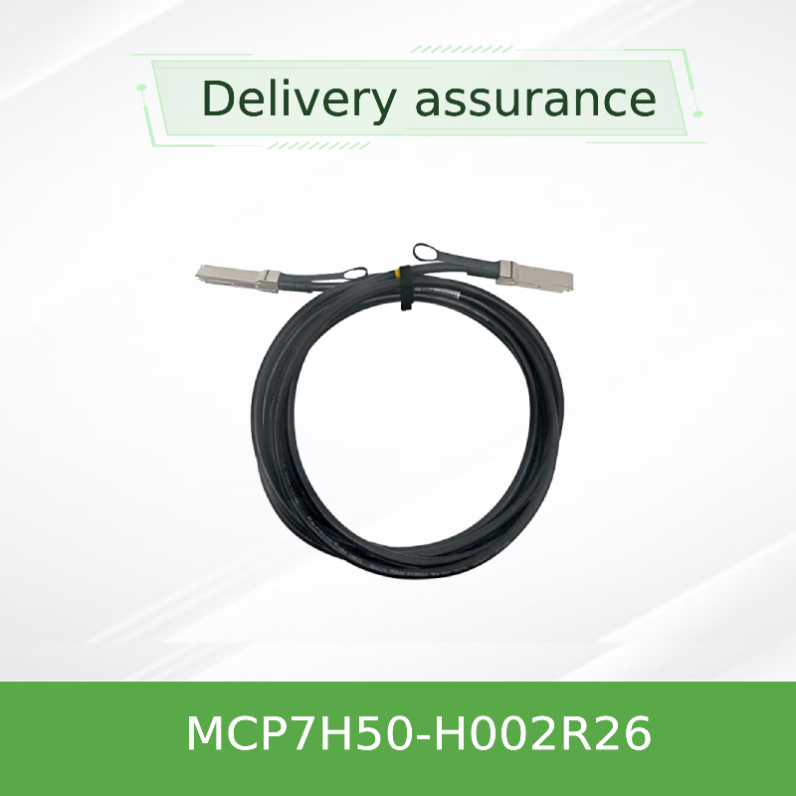

MCP7H50-H002R26 Cáp Infiniband 200Gb/s đến 2x100Gb/s 2.0m 26AWG
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCP7H50-H002R26 |
| Tài liệu: | MCP7H50-H002R26.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1PCS |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Có sẵn: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Mellanox AOC Cáp | Chiều dài cáp: | 2 mét |
| Tên: | Mellanox DAC Cáp MCP7H50-H002R26 200GB/s đến 2x100GB/s 2.0m 26AWG Cáp mạng Infiniband | Từ khóa: | Cáp Mellanox DAC |
| Làm nổi bật: | MCP7H50-H002R26 Cáp Infiniband,2.0m Infiniband Cable,26AWG Mellanox Infiniband Cables |
||
Mô tả sản phẩm
Mellanox MCP7H50-H002R26: Giải pháp phân chia HDR 200G nâng cao đến giải pháp phân tách HDR100 100G kép
Ưu điểm hiệu suất chính
Hiệu quả băng thông
Phân chia 200G HDR thành hai kênh 100G HDR100 độc lập với tiêu thụ điện năng hoạt động bằng không
Tính toàn vẹn tín hiệu vượt trội
Phương pháp điều chế PAM4 tiên tiến đảm bảo chất lượng truyền dữ liệu đặc biệt với BER tốt hơn 1E-15
Thiết kế thân thiện với môi trường
áo khoác LSZH (Low Smoke Zero Halogen) và cấu trúc không chứa halogen để tăng cường an toàn
Tổng quan kỹ thuật
Mellanox MCP7H50-H002R26 đại diện cho một giải pháp kết nối tinh vi phục vụ như một sự thay thế hiệu suất cao cho truyền thốngcáp sợi thụ độnghệ thống. Bộ chia đồng (DAC) này chuyển đổi hiệu quả một cổng HDR InfiniBand 200Gb / s thành hai kết nối HDR100 100Gb / s riêng biệt,cung cấp cho các trung tâm dữ liệu sự cân bằng hiệu suất tối ưu, hiệu quả năng lượng và hiệu quả chi phí cho môi trường mạng mật độ cao.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Mô hình sản phẩm | MCP7H50-H002R26 |
| Cấu hình tốc độ dữ liệu | 200G HDR đến 2×100G HDR100 |
| Loại kết nối | Đồng gắn trực tiếp (DAC) |
| Chiều dài cáp | 2 mét (được dung sai ± 0,05m) |
| Giao diện kết nối | QSFP56 đến 2×QSFP56 |
| Đường đo dây | 26 AWG |
| Tiêu thụ năng lượng | <0,1W (làm việc thụ động) |
| Nhiệt độ hoạt động | 0°C đến 70°C |
| Tiêu chuẩn tuân thủ | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Khả năng cản đặc trưng | 100Ω (phạm vi 90-110Ω) |
Thực hiện công nghệ tiên tiến
Sự sáng tạo nàycáp sợi thụ độngthay thế sử dụng công nghệ điều chế PAM4 4 × 50Gb / s tiên tiến, cung cấp tính toàn vẹn tín hiệu đặc biệt trên tất cả các kênh truyền tải. The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface, cung cấp một sự thay thế mạnh mẽ cho các hệ thống sợi quang truyền thống.
Phương pháp hoạt động
MCP7H50-H002R26 hoạt động như một cầu điện thụ động thông minh,định tuyến hiệu quả các tín hiệu tốc độ cao từ một đầu nối QSFP56 (đaa hỗ trợ 200G HDR) đến hai đầu nối QSFP56 độc lập (mỗi đầu nối hỗ trợ 100G HDR100)Cái thứ tinh vi này.cáp sợi thụ độngreplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference, đảm bảo truyền dữ liệu đáng tin cậy.
Ứng dụng triển khai
Giải pháp kết nối mật độ cao này là lý tưởng cho các yêu cầu cơ sở hạ tầng hiện đại:
Mạng trung tâm dữ liệu
Kiến trúc lá xương sống và kết nối hàng đầu cho môi trường siêu quy mô
Máy tính hiệu suất cao
Các kết nối liên kết cụm cho nghiên cứu khoa học và mô phỏng kỹ thuật
AI & Machine Learning
Kết nối cụm đào tạo cho các khuôn khổ học tập sâu
Hệ thống lưu trữ
Kết nối tốc độ cao cho các giải pháp lưu trữ SAN và NAS
Phân biệt cạnh tranh
MCP7H50-H002R26 mang lại những lợi thế đáng kể so với cả hai cáp quang hoạt động và các giải pháp đồng thế hệ trước:
- Hiệu quả kinh tế:Cung cấp giảm chi phí khoảng 35-45% so với các giải pháp quang học hoạt động tương đương
- Tăng năng lượng:Tiêu thụ ít hơn 0,1W so với 2-3W cho cáp quang hoạt động
- Tăng độ tin cậy:Thiết kế thụ động loại bỏ các điểm thất bại liên quan đến các thành phần hoạt động
- Giảm độ trễ:Truyền tín hiệu điện cung cấp độ trễ thấp hơn so với các hệ thống chuyển đổi quang học
- An toàn môi trường:Áo áo khoác LSZH và xây dựng không chứa halogen cải thiện các tiêu chuẩn an toàn cơ sở
- Quản lý nhiệt:Tiêu thụ năng lượng giảm giảm yêu cầu làm mát trong cấu hình dày đặc
Dịch vụ hỗ trợ
Mellanox cung cấp cơ sở hạ tầng hỗ trợ toàn diện cho MCP7H50-H002R26:
- Bảo hành phần cứng hạn chế 1 năm bao gồm các vật liệu và khiếm khuyết sản xuất
- Mạng lưới hỗ trợ kỹ thuật toàn cầu với sự hỗ trợ chuyên môn cho các thách thức hội nhập
- Dịch vụ cấu hình tùy chỉnh cho các kịch bản triển khai quy mô lớn
- Hoàn thành đơn đặt hàng tiêu chuẩn trong vòng 2-3 tuần với các tùy chọn tăng tốc có sẵn
- Dịch vụ xác minh tính tương thích cho môi trường không đồng nhất
Câu hỏi thường gặp
Giải pháp DAC này hỗ trợ khoảng cách tối đa nào?
MCP7H50-H002R26 được thiết kế cho các ứng dụng tầm ngắn lên đến 3 mét, làm cho nó đặc biệt phù hợp với kết nối rack-scale và rack liền kề trong môi trường trung tâm dữ liệu.
Cáp này có tương thích với thiết bị không phải của Mellanox không?
Mặc dù được tối ưu hóa cho hệ thống Mellanox,cáp sợi thụ độngtùy chọn thay thế tuân thủ các tiêu chuẩn ngành và nói chung tương thích với thiết bị của các nhà cung cấp khác hỗ trợ InfiniBand HDR và giao diện QSFP56 tương thích.
Những dây cáp này cần bảo trì như thế nào?
Là một giải pháp thụ động, MCP7H50-H002R26 đòi hỏi bảo trì tối thiểu ngoài kiểm tra trực quan định kỳ về thiệt hại vật lý và đảm bảo các đầu nối vẫn sạch sẽ và không có mảnh vỡ.
Hướng dẫn cài đặt
Để đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài:
- Giữ bán kính uốn cong tối thiểu là 34mm cho uốn cong đơn và 68mm cho uốn cong lặp đi lặp lại
- Tránh uốn cong sắc nét, đặc biệt là gần các giao diện kết nối nơi mà căng thẳng tập trung
- Thực hiện các biện pháp phòng ngừa ESD thích hợp trong quá trình xử lý và cài đặt
- Kiểm tra khả năng tương thích với phần mềm máy chủ hệ thống và phiên bản trình điều khiển trước khi triển khai
- Hoạt động chặt chẽ trong phạm vi nhiệt độ (0 °C đến 70 °C) và độ ẩm (5% đến 85%) được chỉ định
- Kiểm tra thường xuyên các kết nối để xác định các mảnh vỡ hoặc hư hỏng trước khi lắp đặt và trong các chu kỳ bảo trì
