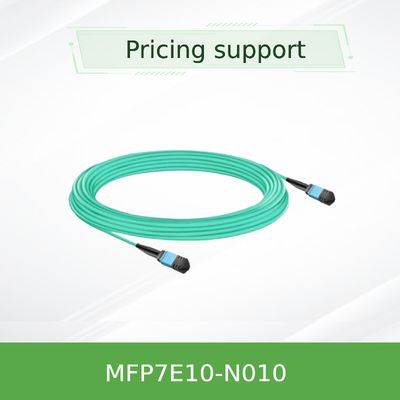

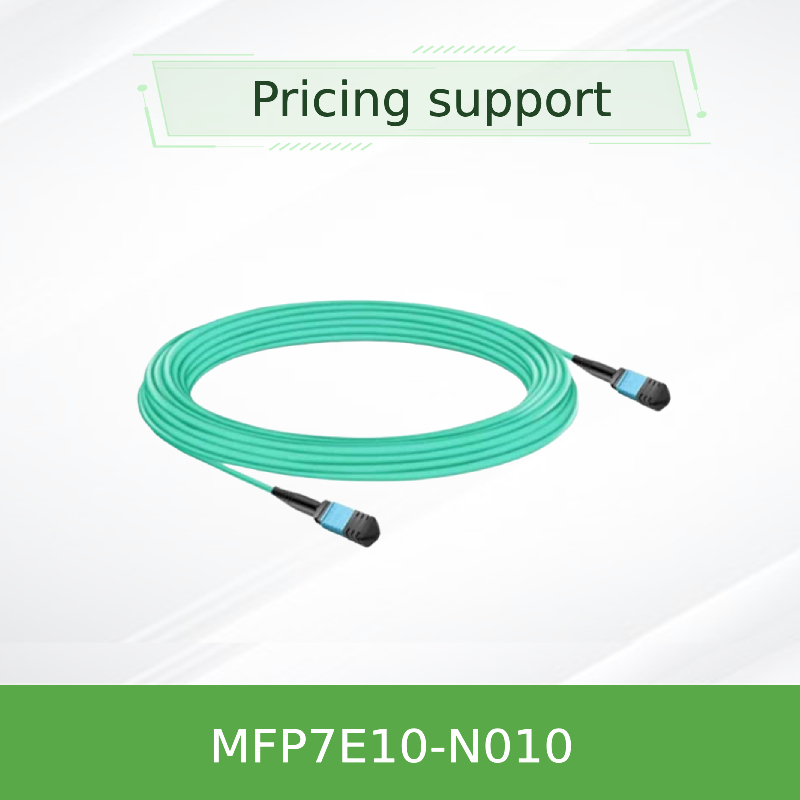

MFP7E10-N010 Cáp quang thụ động MMF MPO12 APC To MPO12 APC 10m
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFP7E10-N010 |
| Tài liệu: | MFP7E10-Nxxx.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 CÁI |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Có sẵn: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Cáp quang thụ động | Chiều dài cáp: | 10 mét |
| Người mẫu: | MFP7E10-N010 | Tên: | Cáp quang thụ động Mellanox AOC MFP7E10-N010 MMF MPO12 APC đến MPO12 APC 10m |
| Từ khóa: | Cáp Mellanox | ||
| Làm nổi bật: | Cáp quang thụ động MFP7E10-N010,Cáp quang thụ động 10m |
||
Mô tả sản phẩm
Tổng quan sản phẩm
NVIDIA MFP7E10-N010 là một này sử dụng 8 sợi quang đa mode (trong số 12) trong cấu hình chéo. Ánh sáng truyền từ các chân 1–4 trên một đầu nối được nhận trên các chân 9–12 ở đầu đối diện và ngược lại. Các sợi còn lại không được sử dụng. Thiết kế chéo hai chiều này cho phép kết nối trực tiếp giữa các bộ thu phát tương thích mà không cần thêm phần cứng. hiệu suất cao được thiết kế cho các kết nối liên thông tốc độ cao, đáng tin cậy trong các trung tâm dữ liệu hiện đại. Cáp quang này hỗ trợ các giao thức 400G InfiniBand và Ethernet, có đầu nối MPO-12/APC với cấu trúc sợi chéo (Loại B) để đảm bảo tính toàn vẹn tín hiệu tối ưu. Với chiều dài 10 mét, nó lý tưởng cho các ứng dụng tầm ngắn đến trung bình trong các giá đỡ hoặc trên các hàng liền kề.
Điểm bán hàng chính
- Hỗ trợ các giao thức 400G InfiniBand NDR và Ethernet
- Tổn hao chèn thấp và tổn hao phản hồi cao cho chất lượng tín hiệu vượt trội
- Vỏ LSZH (Không khói, không halogen) để tăng cường an toàn
- Sơ đồ sợi chéo Loại B để kết nối trực tiếp bộ thu phát
- Tuân thủ các tiêu chuẩn IEC, Telcordia và các tiêu chuẩn công nghiệp
Đặc điểm

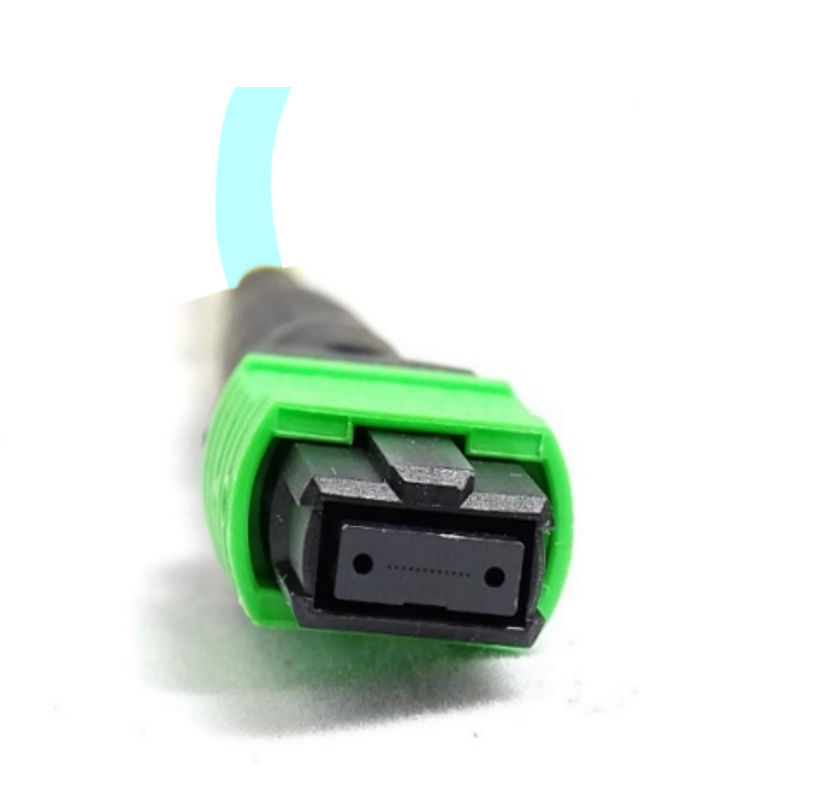

- Đầu nối MPO-12/APC cái-cái
- Sợi quang Multimode OM4 50/125 µm
- Vỏ LSZH-OFNR tròn, linh hoạt
- Cơ chế chốt kéo-đẩy
- Khả năng vươn xa lên đến 50 mét
- Đánh bóng góc 8° để giảm phản xạ ngược
Công nghệ
Cáp MFP7E10 sử dụng đầu nối MPO-12/APC tuân thủ IEC 61754-7 và ANSI/TIA/EIA 604-5. Nó sử dụng cấu trúc sợi chéo (Loại B) trong đó các làn truyền từ một đầu kết nối với các làn nhận ở đầu đối diện, đảm bảo căn chỉnh kênh quang chính xác. Đánh bóng tiếp xúc vật lý góc (APC) giảm thiểu phản xạ ngược quang học, rất quan trọng để duy trì tính toàn vẹn tín hiệu trong môi trường tốc độ cao.
Nguyên tắc hoạt động
Cáp quang thụ động này sử dụng 8 sợi quang đa mode (trong số 12) trong cấu hình chéo. Ánh sáng truyền từ các chân 1–4 trên một đầu nối được nhận trên các chân 9–12 ở đầu đối diện và ngược lại. Các sợi còn lại không được sử dụng. Thiết kế chéo hai chiều này cho phép kết nối trực tiếp giữa các bộ thu phát tương thích mà không cần thêm phần cứng.Ứng dụng
Kết nối liên thông chuyển mạch spine-leaf trung tâm dữ liệu
- Cụm điện toán hiệu năng cao (HPC)
- Cơ sở hạ tầng AI và học máy
- Mạng khu vực lưu trữ (SAN)
- Cơ sở hạ tầng đám mây và trung tâm dữ liệu siêu quy mô
- Thông số kỹ thuật
Thông số
| Giá trị | Đơn vị | Mã sản phẩm |
|---|---|---|
| MFP7E10-N010 | - | Tổn hao chèn |
| 10 | m | Loại sợi |
| Multimode OM4 | - | Tổn hao chèn |
| MPO-12/APC Cái | - | Tổn hao chèn |
| ≤0.354 | dB | Đường kính cáp |
| ≥35 | dB | Đường kính cáp |
| 3.0 ± 0.2 | mm | Nhiệt độ hoạt động |
| 30 | mm | Nhiệt độ hoạt động |
| 0 đến 70 | °C | Ưu điểm |
Tính toàn vẹn tín hiệu vượt trội với đánh bóng APC và sợi quang tổn hao thấp
- Được thiết kế cho môi trường trung tâm dữ liệu mật độ cao
- Tương thích với các sản phẩm NVIDIA ConnectX-7 và BlueField-3
- Được kiểm tra nghiêm ngặt về độ tin cậy khi sử dụng
- Tuân thủ môi trường và an toàn với vỏ LSZH
- Dịch vụ & Hỗ trợ
Chúng tôi cung cấp tư vấn và hỗ trợ kỹ thuật 24/7. Tất cả các sản phẩm đều có bảo hành tiêu chuẩn. Các tùy chọn chiều dài tùy chỉnh và đặt hàng số lượng lớn có sẵn. Vận chuyển nhanh chóng và hỗ trợ hậu cần toàn cầu đảm bảo giao hàng kịp thời.
Câu hỏi thường gặp
Hỏi: Chiều dài tối đa của cáp này là bao nhiêu?
Đáp: Lên đến 50 mét với sợi quang đa mode.
Hỏi: Điều này có tương thích với bộ thu phát QSFP112 không?
Đáp: Có, khi được sử dụng với bộ điều hợp thích hợp.
Hỏi: Tôi có thể sử dụng cáp này với đầu nối MPO-12/UPC không?
Đáp: Không, APC và UPC không tương thích do các góc đánh bóng khác nhau.
Biện pháp phòng ngừa
Không trộn lẫn các loại sợi trong cùng một liên kết.
- Luôn làm sạch đầu nối trước khi lắp.
- Tránh uốn cong dưới bán kính 30 mm.
- Không tháo nắp chụp bụi cho đến khi sẵn sàng cài đặt.
- Đảm bảo xử lý ESD thích hợp trong quá trình cài đặt.
