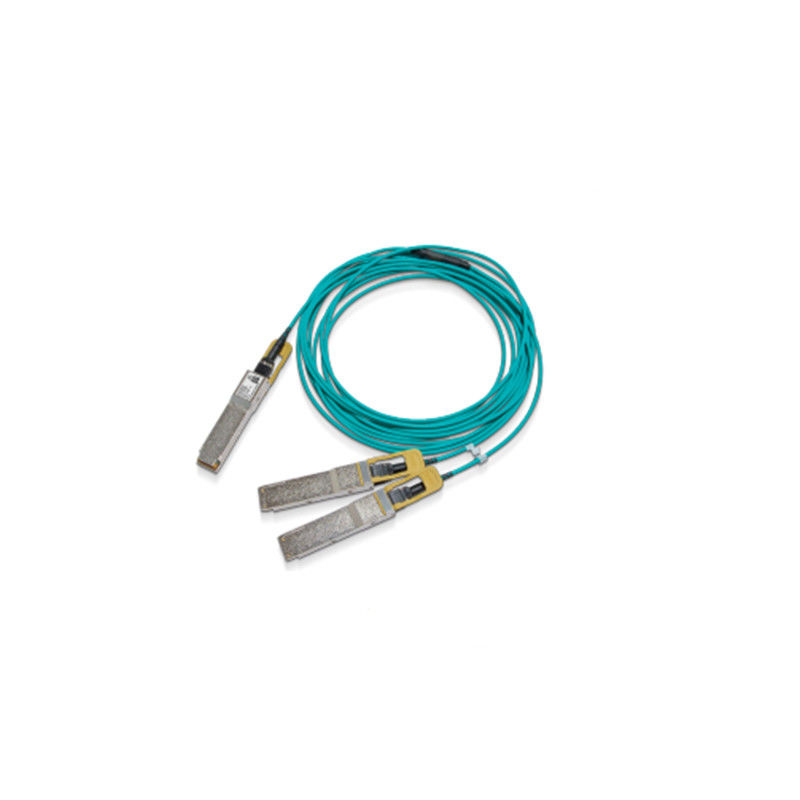

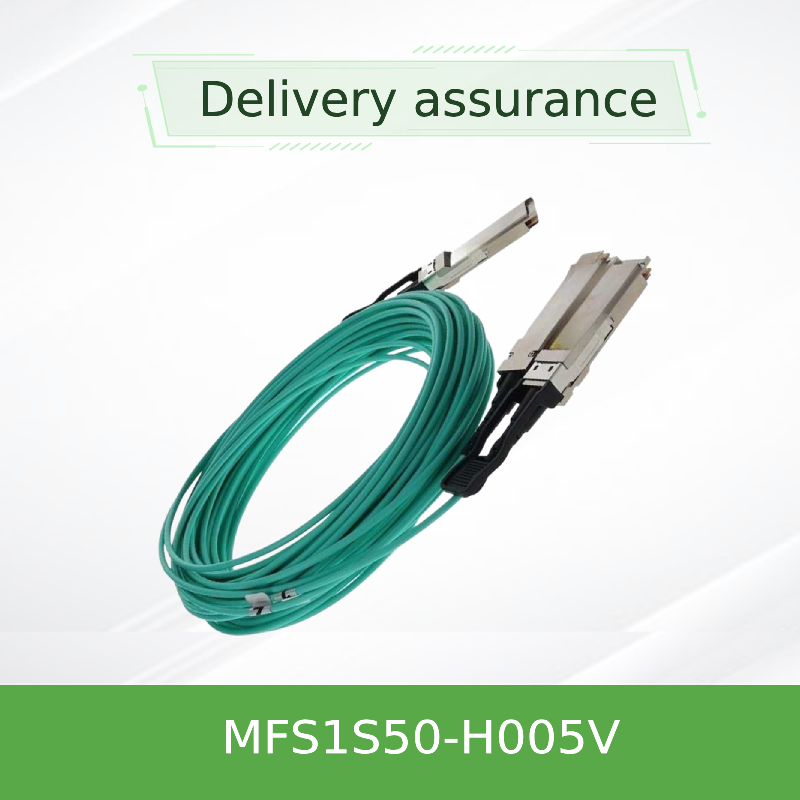

Cáp chia quang chủ động NVIDIA MFS1S50-H005V 200G sang 2x100G QSFP56

1. Tổng quan sản phẩm

NVIDIA® MFS1S50-H005V là Cáp quang chủ động (AOC) hiệu suất cao, độ trễ thấp, được thiết kế để chia một cổng QSFP56 200Gb/s thành hai giao diện QSFP56 100Gb/s độc lập. Lý tưởng cho các trung tâm dữ liệu và môi trường điện toán hiệu năng cao, cáp quang này đảm bảo kết nối tốc độ cao, đáng tin cậy với tổn thất tín hiệu tối thiểu trên khoảng cách lên đến 30 mét. Nó hoàn toàn tuân thủ các tiêu chuẩn InfiniBand HDR và 200GbE, cung cấp một giải pháp tiết kiệm chi phí cho kiến trúc mạng có thể mở rộng.

2. Các tính năng chính

• Truyền dữ liệu hai chiều 200Gb/s sang 2x100Gb/s
• Tiêu thụ điện năng thấp: 4.5W (đầu 200G), 3.0W (đầu 100G)
• Hệ số dạng QSFP56 có thể cắm nóng
• Tầm với lên đến 30m trên sợi quang đa mode (MMF)
• Giám sát chẩn đoán kỹ thuật số (DDM) thông qua giao diện I²C
• Tuân thủ RoHS và tương thích với SFF-8665/8636

3. Công nghệ & Tiêu chuẩn

Cáp sử dụng công nghệ quang học dựa trên VCSEL và điều chế PAM4 để đạt được tốc độ dữ liệu cao với độ trễ thấp. Nó tuân thủ các tiêu chuẩn công nghiệp bao gồm SFF-8665, SFF-8636, InfiniBand HDR và Ethernet 200Gb. EEPROM tích hợp hỗ trợ giám sát và quản lý theo thời gian thực.

4. Nguyên tắc hoạt động

AOC chuyển đổi tín hiệu điện thành tín hiệu quang bằng cách sử dụng bộ phát VCSEL. Đầu 200Gb/s chia tín hiệu thành hai luồng 100Gb/s, mỗi luồng được truyền qua các cặp sợi quang riêng biệt. Cáp sử dụng bốn làn điều chế PAM4 50Gb/s để duy trì tính toàn vẹn của tín hiệu và tỷ lệ lỗi bit (BER) thấp.

5. Ứng dụng

• Kiến trúc spine-leaf của trung tâm dữ liệu
• Cụm điện toán hiệu năng cao (HPC)
• Cơ sở hạ tầng đám mây và mạng siêu quy mô
• Mạng vùng lưu trữ (SAN) và bộ nhớ đính kèm mạng (NAS)
• Mạng đào tạo AI và học máy

6. Thông số kỹ thuật

7. Ưu điểm

• Độ trễ thấp hơn so với cáp DAC thụ động
• Mật độ băng thông và tính linh hoạt cao hơn
• Tính toàn vẹn tín hiệu vượt trội trên khoảng cách xa hơn
• Giảm tiêu thụ điện năng so với các bộ thu phát quang thay thế
• Chẩn đoán và giám sát trạng thái tích hợp

8. Dịch vụ & Hỗ trợ

Chúng tôi cung cấp bảo hành 3 năm cho tất cả các sản phẩm AOC. Đội ngũ kỹ thuật của chúng tôi cung cấp hỗ trợ 24/7 cho việc cài đặt, cấu hình và khắc phục sự cố. Nhãn tùy chỉnh, đặt hàng số lượng lớn và dịch vụ OEM có sẵn.

9. Câu hỏi thường gặp

Hỏi: Cáp này có tương thích với bộ chuyển mạch Mellanox không?
Đáp: Có, nó hoàn toàn tương thích với bộ chuyển mạch InfiniBand và Ethernet của Mellanox.

Hỏi: Tôi có thể chỉ sử dụng AOC này cho 100GbE không?
Đáp: Có, cáp hỗ trợ cả chế độ InfiniBand HDR và Ethernet 200/100Gb.

Hỏi: Nhiệt độ hoạt động tối đa là bao nhiêu?
Đáp: Cáp hoạt động ở nhiệt độ từ 0°C đến 70°C.

10. Các biện pháp phòng ngừa

• Tránh uốn cong cáp vượt quá bán kính 30mm.
• Đảm bảo đầu nối sạch trước khi cắm.
• Không để trong môi trường dễ bị ESD mà không có biện pháp bảo vệ.
• Chỉ sử dụng trong các môi trường trung tâm dữ liệu và thương mại đã được phê duyệt.
