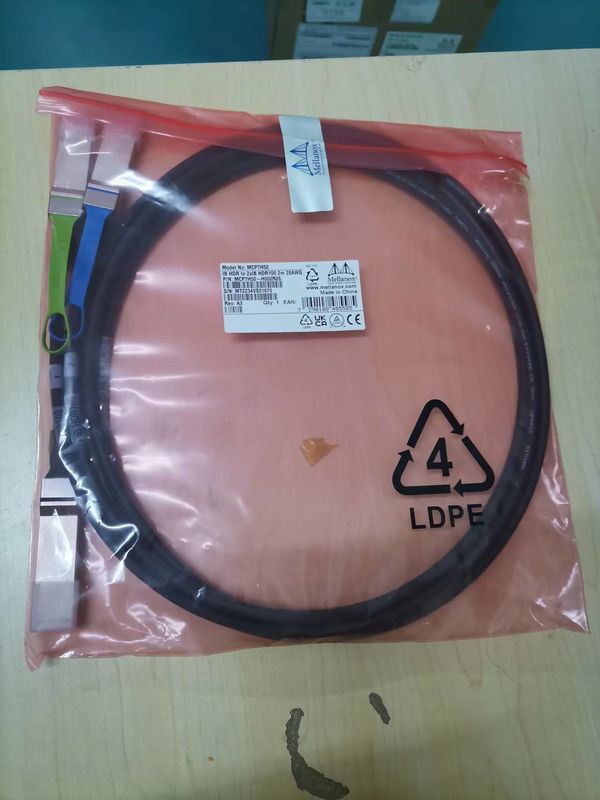

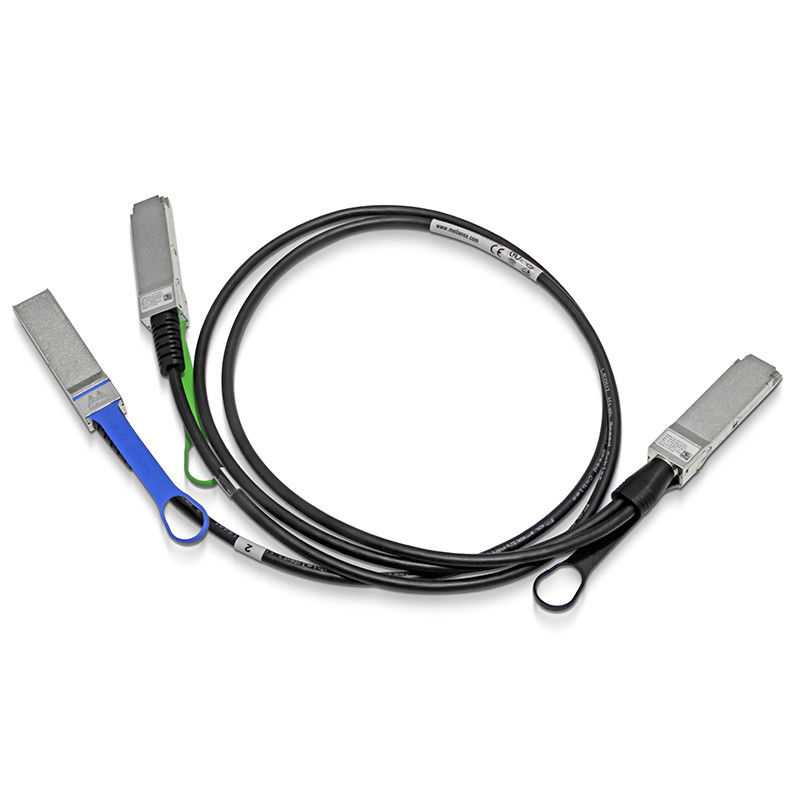

Mellanox MCP7H50-H002R26: Cáp chia 200G HDR sang Dual 100G HDR100 mật độ cao

Tổng quan về sản phẩm

Mellanox MCP7H50-H002R26 đại diện cho một giải pháp cáp quang thụ động tiên tiến, được thiết kế để chuyển đổi một cổng InfiniBand HDR 200Gb/s thành hai kết nối HDR100 100Gb/s độc lập. Giải pháp Direct Attach Copper (DAC) hiệu suất cao này cung cấp cho các trung tâm dữ liệu một phương pháp tiết kiệm điện, hiệu quả về chi phí để mở rộng kết nối mà không ảnh hưởng đến tốc độ hoặc độ tin cậy.

Thông số kỹ thuật

Công nghệ tiên tiến

Giải pháp cáp quang thụ động sáng tạo này triển khai công nghệ điều chế PAM4 4×50Gb/s, đảm bảo tính toàn vẹn tín hiệu vượt trội trên tất cả các kênh được kết nối. Cụm cáp tuân thủ các tiêu chuẩn HDR của Hiệp hội Thương mại InfiniBand (IBTA) và kết hợp các thông số kỹ thuật SFF-8665 và SFF-8636 để tích hợp và quản lý liền mạch thông qua giao diện I²C.

Nguyên tắc hoạt động

MCP7H50-H002R26 hoạt động như một cầu nối điện thụ động, định tuyến thông minh các tín hiệu tốc độ cao từ một đầu nối QSFP56 (hỗ trợ 200G HDR) đến hai đầu nối QSFP56 riêng biệt (mỗi đầu nối hỗ trợ 100G HDR100). Giải pháp cáp quang thụ động tinh vi này duy trì tính toàn vẹn tín hiệu thông qua các dây dẫn đồng có trở kháng phù hợp chính xác (trở kháng đặc trưng 100Ω) và các công nghệ che chắn tiên tiến giúp giảm thiểu nhiễu xuyên âm và nhiễu điện từ.

Kịch bản ứng dụng

Giải pháp kết nối hiệu suất cao này lý tưởng cho:

• Kiến trúc spine-leaf của trung tâm dữ liệu siêu quy mô
• Cụm điện toán hiệu năng cao (HPC)
• Cơ sở hạ tầng trí tuệ nhân tạo và học máy
• Mạng khu vực lưu trữ (SAN) và bộ nhớ đính kèm mạng (NAS)
• Hệ thống giao dịch tài chính yêu cầu độ trễ cực thấp

Ưu điểm cạnh tranh

MCP7H50-H002R26 mang lại những lợi ích khác biệt so với cả cáp quang chủ động và các giải pháp đồng thế hệ trước:

• Hiệu quả chi phí: Chi phí thấp hơn khoảng 30-40% so với các giải pháp quang chủ động tương đương
• Tiết kiệm điện năng: Tiêu thụ ít hơn 0.1W so với 1.5-2.5W đối với cáp chủ động
• Độ tin cậy cao hơn: Thiết kế thụ động loại bỏ các thành phần chủ động có thể bị lỗi
• Độ trễ giảm: Truyền tín hiệu điện cung cấp độ trễ thấp hơn so với chuyển đổi quang học
• Lợi ích về môi trường: Lớp vỏ LSZH và kết cấu không chứa halogen cải thiện độ an toàn

Dịch vụ & Hỗ trợ

Mellanox cung cấp hỗ trợ toàn diện cho MCP7H50-H002R26, bao gồm:

• Bảo hành phần cứng có giới hạn 1 năm bao gồm các khiếm khuyết về vật liệu và tay nghề
• Hỗ trợ kỹ thuật toàn cầu với sự hỗ trợ của chuyên gia cho các thách thức tích hợp
• Dịch vụ cấu hình tùy chỉnh cho các triển khai quy mô lớn
• Hoàn thành đơn hàng điển hình trong vòng 2-4 tuần tùy thuộc vào số lượng

Câu hỏi thường gặp

Hướng dẫn cài đặt & Xử lý

Để đảm bảo hiệu suất và tuổi thọ tối ưu:

• Duy trì bán kính uốn cong tối thiểu là 34mm đối với các uốn cong đơn và 68mm đối với các uốn cong lặp lại
• Tránh uốn cong sắc nét, đặc biệt là gần các giao diện đầu nối
• Đảm bảo các biện pháp phòng ngừa ESD thích hợp trong quá trình xử lý và cài đặt
• Xác minh khả năng tương thích với chương trình cơ sở và trình điều khiển của hệ thống chủ
• Chỉ hoạt động trong phạm vi nhiệt độ và độ ẩm được chỉ định
• Kiểm tra thường xuyên các đầu nối xem có mảnh vụn hoặc hư hỏng trước khi cài đặt hay không
