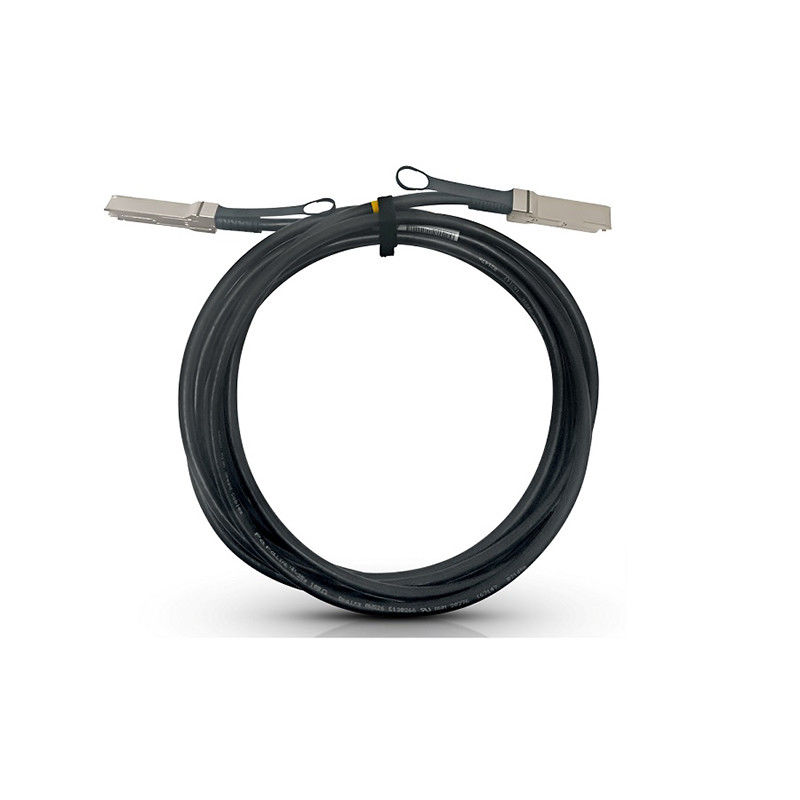

MCP1650-H002E26 HDR 200Gb/s QSFP56 Cáp đồng nối trực tiếp

1. Tổng quan sản phẩm

Mellanox MCP1650-H002E26 là cáp đồng đính kèm trực tiếp thụ động hiệu suất cao (DAC) được thiết kế cho 200Gb / s InfiniBand HDR và các ứng dụng Ethernet tốc độ cao.Cáp yếu tố hình thức QSFP56 này cung cấp một chi phí hiệu quả, giải pháp năng lượng thấp cho kết nối trung tâm dữ liệu tầm ngắn, cung cấp tính toàn vẹn và độ tin cậy tín hiệu đặc biệt.cáp sợi quanglựa chọn cho các kết nối rack và rack liền kề.

2Các đặc điểm chính

• Phù hợp với tiêu chuẩn InfiniBand HDR
• Hỗ trợ tốc độ dữ liệu lên đến 200 Gb / s thông qua 4x50G PAM4 modulation
• Các yếu tố hình thức QSFP56 có thể cắm nóng
• Tiêu thụ năng lượng thấp (< 0,1W)
• Phù hợp với RoHS và LSZH (Low Smoke Zero Halogen)
• Xây dựng PCB không chứa halogen và chì

3Công nghệ & Tiêu chuẩn

Cái này.cáp sợi thụ độnggiải pháp tuân thủ các tiêu chuẩn ngành bao gồm SFF-8665 cho các thông số kỹ thuật cơ khí và SFF-8636 cho giao diện quản lý I2C.Nó sử dụng điều chế PAM4 để đạt được tốc độ dữ liệu cao với mức tiêu thụ năng lượng thấp và được thiết kế để hoạt động liền mạch với hệ thống Mellanox InfiniBand HDR.

4Nguyên tắc làm việc

MCP1650-H002E26 là mộtcáp đồng thụ độngchứa tám cặp đồng tốc độ cao, mỗi cặp có khả năng truyền dữ liệu với tốc độ 50 Gb/s. Bộ cáp có kết hợp một EEPROM lưu trữ thông tin sản phẩm quan trọng,truy cập bởi hệ thống chủ để xác định và cấu hìnhKhông giống như các cáp quang hoạt động,cáp sợi quangthay thế dựa trên truyền tín hiệu điện qua đồng, làm cho nó lý tưởng cho các liên kết đường ngắn, tốc độ cao.

5Ứng dụng

Lý tưởng cho máy tính hiệu suất cao (HPC), trung tâm dữ liệu đám mây, mạng doanh nghiệp và mạng lưu trữ (SAN).và kết nối giữa các máy chủ và hệ thống lưu trữ trong và giữa các kệ.

6Các thông số kỹ thuật

7Ưu điểm

Cáp DAC này cung cấp chi phí và tiêu thụ năng lượng thấp hơn so với các giải pháp quang học hoạt động. Nó cung cấp độ bền vượt trội, tính toàn vẹn tín hiệu tuyệt vời và được hỗ trợ bởi kiểm tra nghiêm ngặt.cáp đồng thụ độngthiết kế đảm bảo sự đơn giản và đáng tin cậy, làm cho nó trở thành một sự thay thế vượt trội cho tiêu chuẩncáp sợi quangtrong các ứng dụng tầm ngắn.

8Dịch vụ và hỗ trợ

Tất cả các cáp Mellanox DAC đi kèm với một bảo hành phần cứng hạn chế 1 năm bao gồm sửa chữa hoặc thay thế.đảm bảo hỗ trợ nhanh chóng và dịch vụ đáng tin cậy.

9Các câu hỏi thường gặp

Q: Khoảng cách tối đa cho cáp này là bao nhiêu?
A: Cáp DAC thụ động này được thiết kế cho tầm ngắn lên đến 2-3 mét, lý tưởng cho các kết nối trong kệ.

Q: Cáp này có tương thích với cổng 100GbE QSFP28 không?
A: Mặc dù tương tự về mặt điện, nhưng tính tương thích phụ thuộc vào chuyển đổi và phần mềm cố định cụ thể. Nó được thiết kế cho các cổng QSFP56 200G.

Hỏi: Nó cần nguồn điện bên ngoài?
A: Không, đây là một cáp thụ động và không yêu cầu nguồn điện bổ sung.

10Các biện pháp phòng ngừa

• Đảm bảo bán kính uốn cong tối thiểu: 47mm cho uốn cong đơn, 94mm cho uốn cong lặp đi lặp lại.
• Hoạt động trong phạm vi nhiệt độ và độ ẩm được chỉ định.
• Kiểm tra khả năng tương thích với phần cứng và phần mềm máy chủ.
• Tránh uốn cong gần các đầu nối để tránh hư hỏng.
