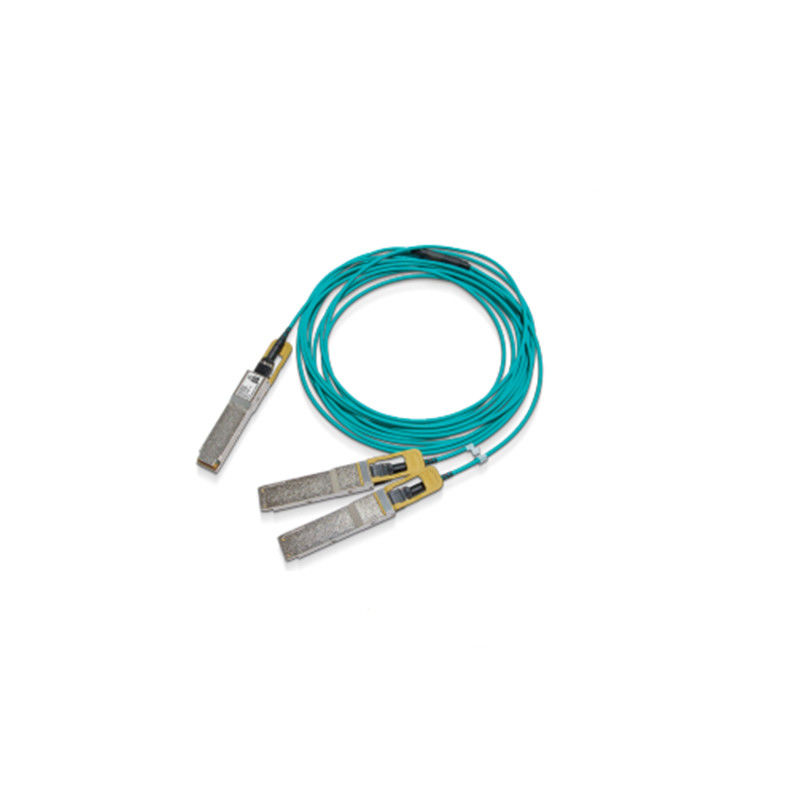

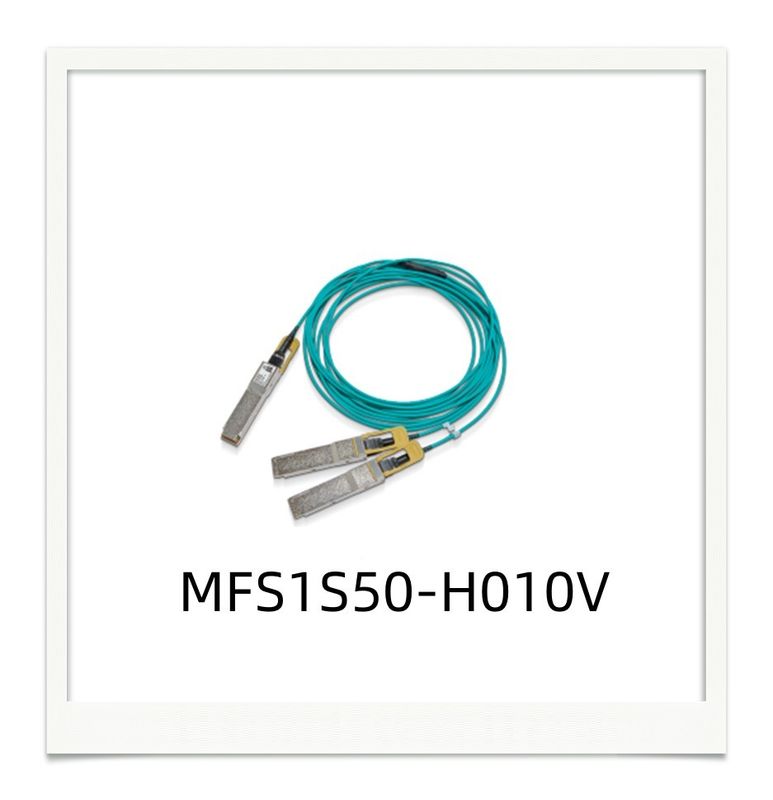

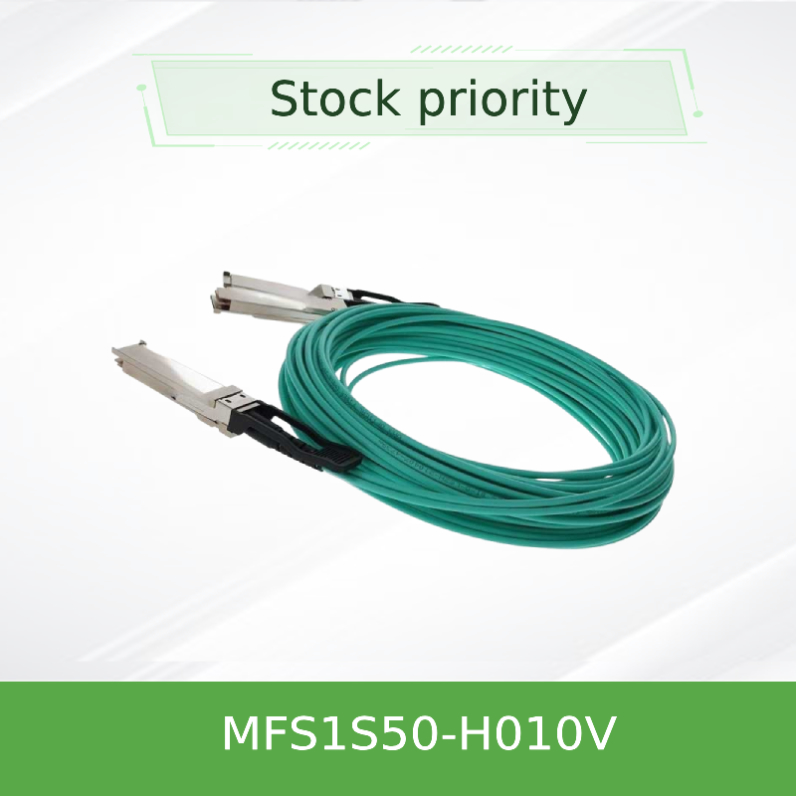

NVIDIA MFS1S50-H010V 200G đến 2x100G QSFP56 Active Optical Splitter Cable

Tổng quan sản phẩm

NVIDIA® MFS1S50-H010V là một hiệu suất cao, chi phí hiệu quả cáp quang hoạt động (AOC) được thiết kế cho thế hệ tiếp theo kết nối trung tâm dữ liệu.cáp sợi quangchia một cổng 200Gb / s thành hai kênh 100Gb / s độc lập, cho phép kiến trúc mạng linh hoạt và hiệu quả.,cung cấp kết nối đáng tin cậy, độ trễ thấp giữa các bộ chuyển mạch và máy chủ.cáp sợi thụ độngthay thế cung cấp một giải pháp hoạt động, hiệu suất cao cho môi trường đòi hỏi.

Các đặc điểm chính

• Giao thông dữ liệu tốc độ cao:Hỗ trợ 200Gb / s InfiniBand HDR và 200GbE, chia thành 2x100Gb / s HDR100 hoặc 100GbE kênh.
• Độ trễ thấp và năng lượng thấp:Được thiết kế cho sự chậm trễ tín hiệu tối thiểu và tiêu thụ năng lượng điển hình chỉ 4,5W trên đầu 200G.
• Chất lượng và độ tin cậy vượt trội:Được xây dựng với kiểm soát chất lượng nghiêm ngặt của NVIDIA cho hiệu suất xuất sắc ra khỏi hộp và độ bền lâu dài.
• Thiết kế cắm nóng:Điều này giúp dễ dàng lắp đặt và bảo trì mà không bị ngắt hoạt động hệ thống.
• Phạm vi mở rộng:Hỗ trợ độ dài liên kết lên đến 30 mét trên sợi đa chế độ (MMF).

Công nghệ và tiêu chuẩn cốt lõi

MFS1S50-H010V AOC tận dụng công nghệ VCSEL tiên tiến (Vertical Cavity Surface-Emitting Laser) và điều chế PAM4 để đạt được tốc độ dữ liệu cao.đảm bảo khả năng tương tác rộngCác đặc điểm chính bao gồm:

• Các yếu tố hình thức:QSFP56 đến 2x QSFP56
• Tiêu chuẩn phù hợp:SFF-8665 (QSFP56), SFF-8636 (I2C Management Interface), IBTA IB HDR, 200GbE
• Tỷ lệ dữ liệu:200 Gb/s đến 2 x 100 Gb/s
• Chẩn đoán:Theo dõi chẩn đoán kỹ thuật số toàn diện (DDM) để kiểm tra sức khỏe thời gian thực (nhiệt độ, điện áp, công suất TX/RX trên mỗi làn đường).

Nguyên tắc hoạt động

Cáp chia quang hoạt động này hoạt động như một bộ chuyển đổi giao diện thông minh.sau đó được chia và chuyển đổi thành tín hiệu quang được truyền qua bốn cặp sợi đa chế độỞ hai đầu QSFP56, các tín hiệu quang này được chuyển đổi trở lại thành hai tín hiệu điện 100Gb / s riêng biệt.Một EEPROM tích hợp trên mỗi đầu nối cung cấp thông tin sản phẩm quan trọng và giám sát trạng thái cho hệ thống chủ thông qua giao diện I2C, cho phép quản lý và khắc phục sự cố tiên tiến.

Các ứng dụng điển hình

MFS1S50-H010Vcáp sợi quanglà lý tưởng cho môi trường máy tính hiệu suất cao đòi hỏi sử dụng cổng hiệu quả và khả năng mở rộng.

• Kết nối trung tâm dữ liệu:Kết nối một công tắc trên cùng (ToR) với hai công tắc lá hoặc máy chủ.
• Máy tính hiệu suất cao (HPC):Xây dựng các cụm cho nghiên cứu khoa học, mô hình tài chính và đào tạo AI.
• Cơ sở hạ tầng đám mây:Cải thiện kết nối trong và giữa các trung tâm dữ liệu đám mây cho các ứng dụng siêu quy mô.
• Tổng hợp mạng:Tích hợp hiệu quả nhiều luồng 100G thành một liên kết 200G băng thông cao hơn.

Thông số kỹ thuật & Hướng dẫn lựa chọn

Ưu điểm cạnh tranh

• Density Optimizer:Hiệu quả tăng gấp đôi dung lượng cổng bằng cách chuyển đổi một cổng 200G thành hai cổng 100G, tối đa hóa đầu tư chuyển đổi.
• Đảm bảo hiệu suất:Thử nghiệm sản xuất nghiêm ngặt để đảm bảo tính toàn vẹn tín hiệu vượt trội và tỷ lệ lỗi bit thấp so với nhiềucáp sợi thụ độngcác giải pháp.
• Hiệu quả năng lượng:Cung cấp một giải pháp năng lượng thấp hơn cho mỗi gigabit so với việc sử dụng nhiều máy thu và cáp riêng biệt.
• Dễ sử dụng:Một giải pháp plug-and-play được kết thúc trước đã loại bỏ sự phức tạp và các điểm thất bại tiềm năng liên quan đến các cáp quang và cáp vá riêng biệt.

Dịch vụ & Hỗ trợ

Chúng tôi đứng sau các sản phẩm của chúng tôi với một gói dịch vụ toàn diện.cáp sợi quangChúng tôi duy trì một hàng tồn kho rộng lớn, bao gồmcáp sợi thụ độngĐội ngũ hỗ trợ kỹ thuật chuyên dụng của chúng tôi có sẵn để cung cấp tư vấn trước bán hàng và giải quyết sự cố sau bán hàng, đảm bảo mạng của bạn hoạt động ở hiệu suất cao nhất.

Câu hỏi thường gặp (FAQ)

Q: Sự khác biệt giữa AOC và cáp DAC thụ động là gì?
A: Một cáp quang hoạt động (AOC) sử dụng sợi quang và bộ thu nhập tích hợp để chuyển đổi tín hiệu điện thành ánh sáng, cho phép khoảng cách dài hơn (lên đến 30m +) và trọng lượng nhẹ hơn.Một cáp đồng đính kèm trực tiếp thụ động (DAC) là một dung dịch đồng giới hạn ở khoảng cách ngắn hơn (~ 3-5m) và dễ bị nhiễu điện từ hơn.

Q: Cáp này có tương thích với cổng chuyển đổi 100GbE QSFP28 hiện có của tôi không?
A: Không, cáp này yêu cầu cổng QSFP56, tương thích điện nhưng được thiết kế cho tốc độ dữ liệu cao hơn.

Q: Tôi có thể sử dụng một trong những đầu 100Gb / s độc lập?
A: Không, cả hai đầu 100Gb / s phải được kết nối với các thiết bị hoạt động để toàn bộ liên kết được khởi tạo và hoạt động chính xác.

Q: Cáp này có hỗ trợ Digital Diagnostic Monitoring (DDM) không?
A: Có, nó cung cấp chức năng DDM đầy đủ, bao gồm nhiệt độ, điện áp, dòng bias TX và giám sát điện RX / TX cho mỗi làn đường, có thể truy cập thông qua giao diện I2C.

Những biện pháp phòng ngừa quan trọng

• Việc xử lý:Luôn sử dụng dây đeo cổ tay ESD khi xử lý.
• Phân tích uốn cong:Tránh uốn cong cáp vượt xa bán kính uốn cong tối thiểu là 30 mm để ngăn ngừa tổn thương sợi nội bộ.
• Hoàn hợp:Xác nhận khả năng tương thích với bộ chuyển đổi và phần cứng máy chủ cụ thể của bạn trước khi mua.
• Làm sạch:Nếu cần phải làm sạch, chỉ sử dụng các dụng cụ và phương pháp làm sạch bằng sợi quang được phê duyệt.
• Môi trường:Được thiết kế cho môi trường trung tâm dữ liệu được kiểm soát. Nhiệt độ hoạt động phải được duy trì trong khoảng 0 °C đến 70 °C.
