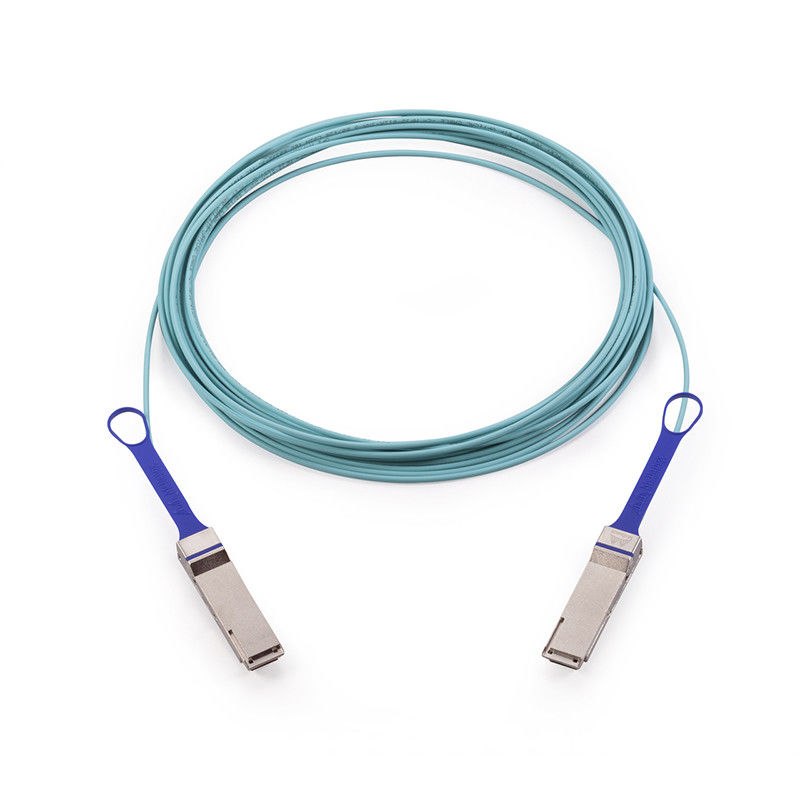

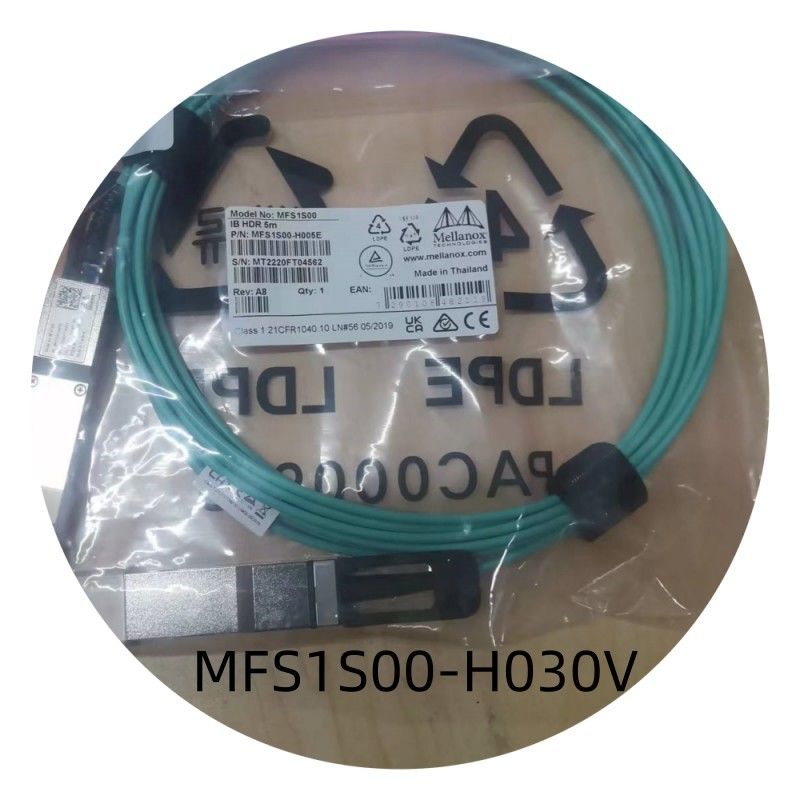

MFS1S00-H030V Cáp quang chủ động (AOC) QSFP56 200Gb/s

1. Tổng quan sản phẩm

NVIDIA® MFS1S00-H030V là Cáp quang chủ động (AOC) QSFP56 200Gb/s hiệu suất cao được thiết kế cho các trung tâm dữ liệu và môi trường điện toán hiệu năng cao. Nó hỗ trợ cả InfiniBand HDR và Ethernet 200 Gigabit, mang lại băng thông vượt trội, độ trễ thấp và phạm vi mở rộng lên đến 100 mét. Cáp quang này lý tưởng cho các kết nối mật độ cao và mang lại độ tin cậy và hiệu quả năng lượng vượt trội.

2. Đặc điểm chính

• Hỗ trợ InfiniBand HDR 200Gb/s và 200GbE
• Điều chế PAM4 4x 50Gb/s trên mỗi làn
• Hệ số dạng QSFP56 có thể cắm nóng
• Phạm vi lên đến 100m trên sợi quang đa mode (MMF)
• Tiêu thụ điện năng thấp: 5.0W điển hình trên mỗi đầu
• Giám sát chẩn đoán kỹ thuật số (DDM) với theo dõi tình trạng theo thời gian thực
• Tuân thủ RoHS và được bảo vệ ESD

3. Công nghệ & Tiêu chuẩn

MFS1S00-H030V tuân thủ các tiêu chuẩn công nghiệp bao gồm SFF-8665 (QSFP56), SFF-8636 (giao diện quản lý) và InfiniBand HDR. Nó sử dụng công nghệ quang học dựa trên VCSEL và hỗ trợ điều chế PAM4 để truyền dữ liệu tốc độ cao. Cáp quang thụ động thay thế này cung cấp tính toàn vẹn tín hiệu chủ động với tính năng định thời lại và cân bằng tích hợp.

4. Nguyên tắc hoạt động

AOC chuyển đổi tín hiệu điện thành tín hiệu quang thông qua bộ phát VCSEL tích hợp. Tín hiệu được truyền qua sợi quang đa mode và được chuyển đổi trở lại thành tín hiệu điện ở đầu thu. Mỗi làn hoạt động ở tốc độ 50Gb/s bằng cách sử dụng mã hóa PAM4. CDR (Khôi phục đồng hồ và dữ liệu) tích hợp và cân bằng có thể lập trình đảm bảo tính toàn vẹn của tín hiệu trên khoảng cách mở rộng.

5. Ứng dụng

• Cụm InfiniBand HDR 200G
• Kết nối chuyển mạch 200GbE (ví dụ: SN3700 đến SN4600)
• Khối lượng công việc điện toán hiệu năng cao (HPC) và AI
• Kiến trúc spine-leaf trung tâm dữ liệu
• Mạng khu vực lưu trữ (SAN) và bộ nhớ đính kèm mạng (NAS)

6. Thông số kỹ thuật & Hướng dẫn lựa chọn

7. Ưu điểm

• Băng thông cao hơn và độ trễ thấp hơn so với cáp DAC
• Phạm vi xa hơn so với các giải pháp đồng (copper) thụ động
• Khả năng miễn nhiễm EMI tốt hơn và trọng lượng nhẹ hơn
• Có thể cắm nóng để dễ dàng triển khai và bảo trì
• Chẩn đoán kỹ thuật số đầy đủ để giám sát chủ động

8. Dịch vụ & Hỗ trợ

Chúng tôi cung cấp hỗ trợ kỹ thuật 24/7, vận chuyển trên toàn thế giới và bảo hành đầy đủ. Tất cả các sản phẩm đều được kiểm tra và đảm bảo hoạt động đầy đủ chức năng. Các đơn đặt hàng số lượng lớn tùy chỉnh và dịch vụ OEM có sẵn.

9. Câu hỏi thường gặp

Hỏi: Khoảng cách tối đa được hỗ trợ là bao nhiêu?
Đáp: Lên đến 100 mét với sợi quang đa mode.

Hỏi: Cáp này có tương thích với bộ chuyển mạch 100GbE không?
Đáp: Có, nó hỗ trợ khả năng tương thích ngược với 100GbE bằng cách sử dụng các tính năng chọn tốc độ.

Hỏi: Nó có yêu cầu nguồn điện bên ngoài không?
Đáp: Không, nó được cấp nguồn trực tiếp thông qua cổng QSFP56.

10. Các biện pháp phòng ngừa

• Tránh uốn cong cáp vượt quá bán kính 30mm.
• Đảm bảo bảo vệ ESD trong quá trình xử lý và lắp đặt.
• Chỉ sử dụng trong môi trường có nhiệt độ hoạt động từ 0°C đến 70°C.
• Xác minh khả năng tương thích của hệ thống máy chủ trước khi mua.
