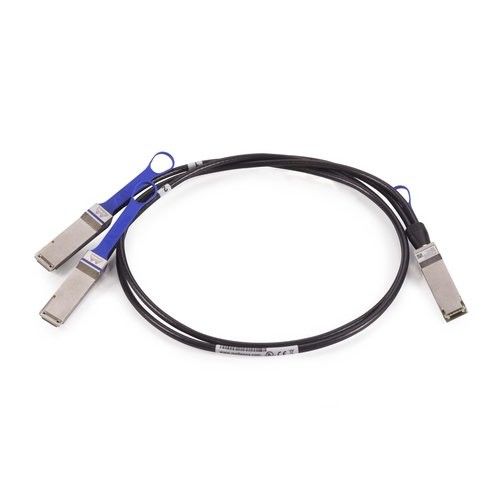

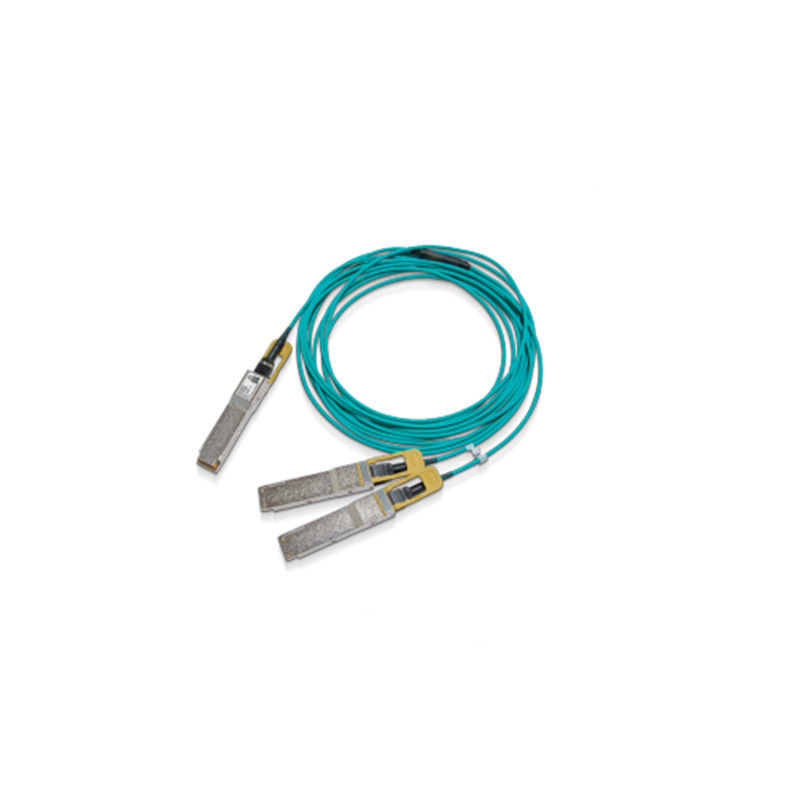

MFS1S50-H005V 200Gb/s QSFP56 đến 2x100Gb/s Active Optical Cable (AOC)

1. Tổng quan sản phẩm

NVIDIA® MFS1S50-H005V là một cáp chia quang hoạt động hiệu suất cao, hiệu quả về chi phí (AOC) được thiết kế cho các kết nối giữa trung tâm dữ liệu hiện đại.Giải pháp cáp sợi quang sáng tạo này chuyển đổi một cổng 200Gb / s thành hai kênh 100Gb / s độc lập, tối đa hóa việc sử dụng cảng và giảm chi phí cơ sở hạ tầng.cung cấp một giải pháp thay thế đáng tin cậy cho các giải pháp cáp sợi thụ động truyền thống với hiệu suất và phạm vi tăng cường.

2Các đặc điểm chính

• Hỗ trợ InfiniBand HDR 200Gb / s và chia tách 200GbE đến 2x100Gb / s
• Sử dụng 4x50Gb / s PAM4 điều chế mỗi làn
• Các yếu tố hình thức QSFP56 có thể cắm nóng để dễ dàng triển khai
• Tiêu thụ năng lượng thấp: 4,5W (200G cuối), 3.0W (100G cuối điển hình)
• Cải cách lên đến 30 mét trên sợi đa chế độ (MMF)
• Phù hợp với các tiêu chuẩn SFF-8665, SFF-8636 và RoHS
• Giao diện giám sát chẩn đoán kỹ thuật số tích hợp (DDM)

3Công nghệ và tiêu chuẩn cốt lõi

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for managementNó hỗ trợ IBTA InfiniBand HDR và 200 Gigabit Ethernet giao thức, đảm bảo khả năng tương tác rộng rãi.một lợi thế đáng kể so với cáp sợi thụ động cơ bản.

4Nguyên tắc làm việc

Cáp hoạt động như một bộ chia quang hoạt động. Một đầu 200G QSFP56 nhận tín hiệu 200Gb / s, sau đó được chia và chuyển đổi thành hai tín hiệu quang 100Gb / s riêng biệt.Các tín hiệu này được truyền qua sợi đa chế độ nội bộ đến hai đầu 100G QSFP56Quá trình chuyển đổi tích cực này, không giống như một cáp sợi thụ động chỉ mang tín hiệu, cho phép tiếp cận lâu hơn và tính toàn vẹn tín hiệu vượt trội trong môi trường trung tâm dữ liệu.

5. Các kịch bản ứng dụng

• Kết nối giữa các bộ chuyển đổi lá 200G với các bộ chuyển đổi hoặc máy chủ cột sống 100G
• Các nhóm máy tính hiệu suất cao (HPC) và AI/ML
• Mở rộng mô trung tâm dữ liệu và phân đoạn mạng
• Mạng giao dịch và dữ liệu tài chính tần số cao
• Cơ sở hạ tầng đám mây và trung tâm dữ liệu doanh nghiệp

6. Thông số kỹ thuật & Thông tin đặt hàng

Bảng đặt hàng

7. Ưu điểm & Điểm bán hàng

• Tăng mật độ cổng:Hiệu quả tăng gấp đôi số lượng kết nối 100G có sẵn từ một cổng chuyển đổi 200G duy nhất, cung cấp chi phí mỗi cổng tốt hơn so với sử dụng hai cáp sợi quang riêng biệt.
• Hiệu suất vượt trội:Tạp thời gian và khuếch đại tín hiệu hoạt động đảm bảo tính toàn vẹn tín hiệu tốt hơn trên khoảng cách dài hơn so với cáp DAC thụ động hoặc cáp sợi thụ động tiêu chuẩn.
• Giảm độ trễ:Được thiết kế để truyền dữ liệu độ trễ thấp, rất quan trọng cho các ứng dụng HPC và tài chính.
• Dễ sử dụng:Có thể cắm nóng và linh hoạt, đơn giản hóa quản lý cáp so với các lựa chọn thay thế đồng cồng kềnh.

8Dịch vụ và hỗ trợ

Tất cả các sản phẩm của chúng tôi, bao gồm cả cáp sợi quang hiệu suất cao này, được bảo hành theo tiêu chuẩn.Nhóm hỗ trợ kỹ thuật chuyên dụng của chúng tôi cung cấp tư vấn 24/7 để hỗ trợ tích hợp và khắc phục sự cố, đảm bảo việc triển khai của bạn thành công.

9Câu hỏi thường gặp (FAQ)

Hỏi: Cáp này có tương thích với Mellanox / NVIDIA Spectrum Switch hiện có của tôi không?
A: Có, MFS1S50-H005V AOC được thiết kế để tương tác liền mạch với các công tắc phổ NVIDIA (như SN3700, SN4600) và các hệ thống Mellanox InfiniBand khác hỗ trợ tốc độ HDR.

Hỏi: Cáp quang hoạt động này khác với cáp sợi thụ động bằng cách nào?
A: Một AOC chứa các thành phần hoạt động khuếch đại và tái tạo tín hiệu quang học, cho phép tiếp cận dài hơn (lên đến 30m với MMF) và tính toàn vẹn tín hiệu tốt hơn.Một cáp sợi thụ động không có thành phần hoạt động và thường được sử dụng cho khoảng cách ngắn hơn nhiều hoặc các ứng dụng khác nhau.

Hỏi: Có thể kết nối hai đầu 100G với các công tắc khác nhau không?
A: Không, cả hai đầu 100G đều bắt nguồn từ và được quản lý bởi đầu 200G duy nhất. Chúng được thiết kế để kết nối hai thiết bị riêng biệt (ví dụ: hai máy chủ) với một cổng 200G phía trên.

10Các biện pháp phòng ngừa

• Đảm bảo tương thích với các thông số kỹ thuật cổng thiết bị chủ (QSFP56, hỗ trợ HDR/200G).
• Theo dõi bán kính uốn cong tối thiểu (30mm) trong quá trình lắp đặt để ngăn ngừa hư hỏng các sợi bên trong.
• Luôn sử dụng nắp bùn bảo vệ khi các cổng không được sử dụng.
• Thực hiện theo các biện pháp phòng ngừa tiêu chuẩn ESD (Electrostatic Discharge) trong khi xử lý.
• Thiết bị này tuân thủ giới hạn FCC lớp A. Hoạt động trong khu dân cư có thể gây nhiễu.
