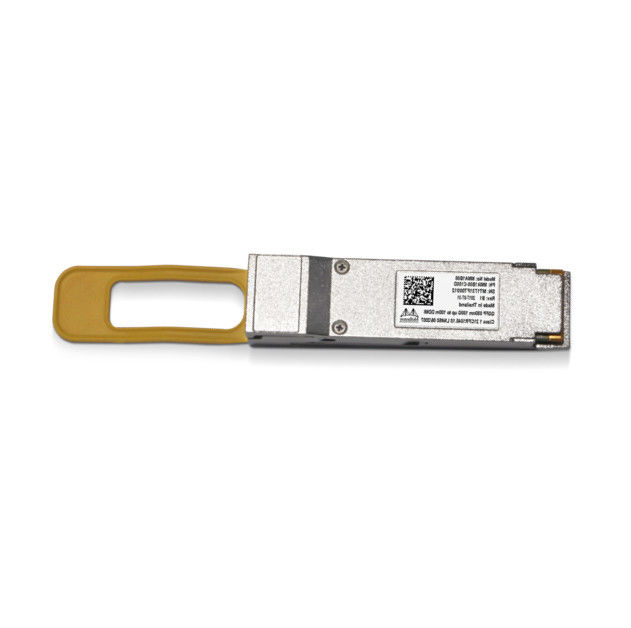

MMA1B00-B150D Bộ thu phát quang QSFP+ SR4 40GbE

1. Tổng quan sản phẩm

Mellanox® MMA1B00-B150D là một mô-đun thu phát quang hiệu suất cao, dạng QSFP+, được thiết kế cho các ứng dụng Ethernet 40 Gigabit. Mô-đun dựa trên VCSEL 4 kênh này cung cấp khả năng truyền dữ liệu đáng tin cậy ở tốc độ 4x10.3125 Gb/s trên mỗi kênh qua sợi quang đa mốt (MMF) song song, đạt khoảng cách lên đến 150 mét trên sợi OM4. Đây là một thành phần thiết yếu để nâng cấp cơ sở hạ tầng mạng, mang đến sự kết hợp hoàn hảo giữa băng thông cao, tiêu thụ điện năng thấp và khả năng chẩn đoán mạnh mẽ, làm cho nó vượt trội hơn so với một cáp quang thụ động đơn giản.

2. Các đặc điểm chính

• Tốc độ dữ liệu: 40GbE (4x10.3125 Gb/s)
• Khoảng cách: Lên đến 150m trên OM4 MMF, 100m trên OM3 MMF
• Tiêu thụ điện năng thấp: 1.3W điển hình
• Dạng QSFP+ có thể cắm nóng
• Giao diện Giám sát chẩn đoán kỹ thuật số (DDM/DOM)
• Tuân thủ Sản phẩm Laser Loại 1 (IEC 60825-1, FDA)
• Tuân thủ RoHS
• BER tốt hơn 10^-15

3. Công nghệ cốt lõi & Tiêu chuẩn

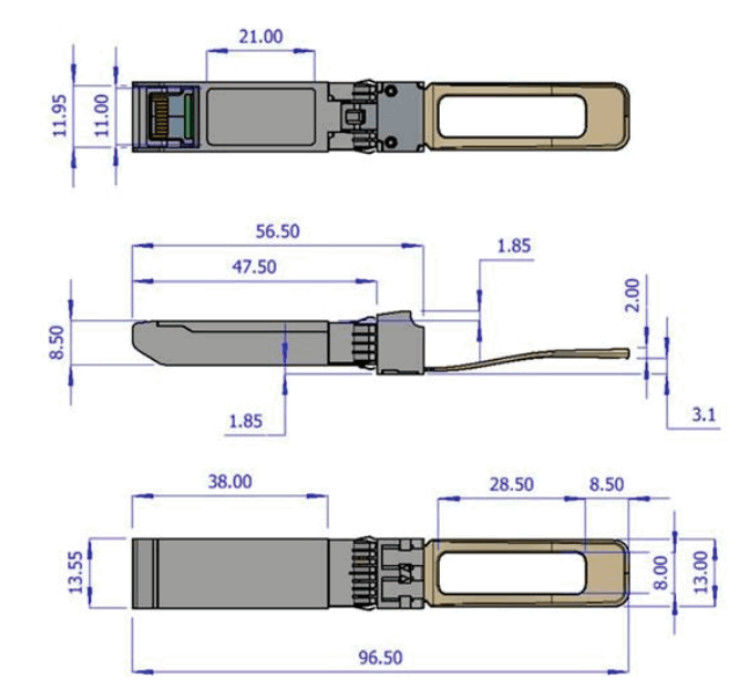

Bộ thu phát này sử dụng công nghệ VCSEL (Laser phát xạ bề mặt khoang dọc) 850nm tiên tiến và tuân thủ đầy đủ IEEE 802.3ba 40GBASE-SR4. Nó tuân thủ các thông số kỹ thuật SFF-8436 và SFF-8636 về hình thức cơ học, giao diện quản lý và chẩn đoán kỹ thuật số, đảm bảo khả năng tương tác rộng rãi với các cổng chuyển mạch QSFP+ tuân thủ. Thành phần Cáp quang chủ động này được thiết kế cho các mạng trung tâm dữ liệu tốc độ cao.

4. Nguyên tắc hoạt động

Giao diện điện nhận bốn làn dữ liệu 10.3125 Gb/s từ bộ chuyển mạch chủ. Các chip trình điều khiển tích hợp điều chế bốn laser VCSEL 850nm, chuyển đổi các tín hiệu điện thành tín hiệu quang. Các tín hiệu này được truyền qua đầu nối MPO vào một Cáp quang đa mốt song song. Ở đầu thu, một bộ thu phát phù hợp sử dụng các điốt quang để chuyển đổi các tín hiệu quang đến trở lại thành luồng dữ liệu điện cho hệ thống chủ. Mạch tích hợp cung cấp cân bằng đầu vào có thể lập trình và nhấn mạnh đầu ra để đảm bảo tính toàn vẹn của tín hiệu.

5. Kịch bản ứng dụng

• Kết nối chuyển mạch sang chuyển mạch 40GbE trong các trung tâm dữ liệu
• Liên kết tổng hợp mật độ cao
• Kết nối máy chủ với giao diện 40GbE với các bộ chuyển mạch hàng đầu
• Kết nối mạng khu vực lưu trữ (SAN) và lưu trữ gắn liền với mạng (NAS)
• Cụm điện toán hiệu năng cao (HPC)

6. Thông số kỹ thuật

7. Ưu điểm & Điểm bán hàng

• Phạm vi mở rộng: Hỗ trợ khoảng cách xa hơn (150m) so với nhiều mô-đun SR4 tương đương, mang lại sự linh hoạt triển khai lớn hơn so với cáp quang thụ động hoặc DAC.
• Hiệu quả năng lượng: Tiêu thụ điện năng điển hình thấp 1.3W giúp giảm chi phí vận hành và tải nhiệt.
• Giám sát chủ động: DDM toàn diện cho phép giám sát nhiệt độ, điện áp, công suất TX/RX và dòng điện thiên vị theo thời gian thực, cho phép bảo trì dự đoán.
• Độ tin cậy đã được chứng minh: Thử nghiệm nghiêm ngặt của Mellanox đảm bảo hiệu suất và độ bền cao, giảm thiểu thời gian ngừng hoạt động của mạng.

8. Dịch vụ & Hỗ trợ

Bộ thu phát này được bảo hành có giới hạn 1 năm. Chúng tôi hỗ trợ nó bằng kho hàng trị giá 10 triệu đô la của chúng tôi để giao hàng nhanh chóng và một nhóm kỹ thuật chuyên dụng cung cấp tư vấn 24/7 để hỗ trợ tích hợp và khắc phục sự cố, đảm bảo mạng của bạn hoạt động hoàn hảo. Chúng tôi là nhà cung cấp đáng tin cậy các giải pháp Cáp quang chính hãng của Mellanox.

9. Câu hỏi thường gặp

Hỏi: Loại cáp quang nào được yêu cầu cho bộ thu phát này?
Đáp: Nó yêu cầu cáp quang đa mốt (MMF) song song với đầu nối MPO/MTP®, cụ thể là loại OM3 hoặc OM4 để đạt được khoảng cách đã quảng cáo. Bản thân nó không phải là một cáp quang thụ động mà được sử dụng với một cáp.

Hỏi: Mô-đun này có tương thích với bộ chuyển mạch thương hiệu X của tôi không?
Đáp: Mặc dù được thiết kế theo tiêu chuẩn SFF-8436 đa nhà cung cấp, khả năng tương thích nên được xác minh với ma trận tương thích của nhà sản xuất bộ chuyển mạch của bạn. Chúng tôi có thể cung cấp hướng dẫn về khả năng tương tác.

Hỏi: Nó có hỗ trợ Giám sát chẩn đoán kỹ thuật số (DDM) không?
Đáp: Có, nó cung cấp đầy đủ chức năng DDM để giám sát điện áp, nhiệt độ, công suất quang TX/RX và dòng điện thiên vị laser thông qua giao diện I²C.

10. Các biện pháp phòng ngừa

• Đảm bảo cổng QSFP+ của thiết bị chủ tuân thủ SFF-8436.
• Luôn sử dụng nắp đậy bụi đã được phê duyệt khi bộ thu phát không được kết nối với cáp quang.
• Vận hành và bảo quản trong phạm vi nhiệt độ và độ ẩm quy định.
• Đây là sản phẩm laser Loại 1 an toàn trong mọi điều kiện vận hành bình thường. Không tháo rời.
• Xử lý đầu nối MPO và Cáp quang liên quan một cách cẩn thận để tránh ô nhiễm hoặc hư hỏng các mặt cuối.
