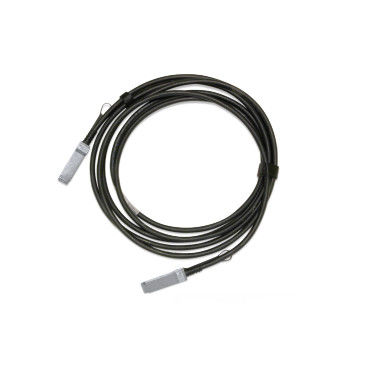

Cáp Ethernet Mellanox Qsfp DAC MCP1600-C003E30L 100GbE 3m

Cáp Đồng Trực Tiếp Mellanox MCP1600-C003E30L 100GbE QSFP28

1. Tổng quan về sản phẩm

Mellanox® MCP1600-C003E30L là cáp Đồng Trực Tiếp (DAC) QSFP28 100 Gigabit Ethernet (100GbE) hiệu suất cao, được thiết kế để kết nối trung tâm dữ liệu đáng tin cậy, tầm ngắn. Cụm cáp đồng thụ động 3 mét này cung cấp một giải pháp thay thế tiết kiệm điện và chi phí tối ưu cho các bộ thu phát quang, mang lại hiệu suất mạnh mẽ cho các ứng dụng băng thông cao. Nó được thiết kế để hỗ trợ tốc độ dữ liệu 100Gb/s thông qua bốn kênh đồng tích hợp, mỗi kênh hoạt động ở tốc độ 25 Gb/s. cáp đồng thụ động là một giải pháp lý tưởng để kết nối các bộ chuyển mạch, bộ định tuyến và máy chủ trong các giá đỡ hoặc trên các giá đỡ liền kề.

2. Các đặc điểm chính

• Hỗ trợ tốc độ dữ liệu 100GbE (4x25Gbps) cho các ứng dụng băng thông cao.
• Kiểu dáng QSFP28 có thể cắm nóng để dễ dàng cài đặt và bảo trì.
• Tiêu thụ điện năng thấp (<0.1W) để tăng cường hiệu quả sử dụng năng lượng.
• Tuân thủ thông số kỹ thuật IEEE 802.3bj CA-25G-L với RS-FEC để mở rộng phạm vi 3m.
• Có vỏ bọc Low Smoke Zero Halogen (LSZH) và PCB không chì, không halogen để cải thiện độ an toàn.
• Bao gồm giao diện quản lý I²C tuân thủ SFF-8636 để nhận dạng và chẩn đoán thiết bị.
• Được thiết kế để đảm bảo tính toàn vẹn tín hiệu vượt trội với trở kháng đặc trưng là 100Ω.

3. Công nghệ & Tiêu chuẩn

Cáp Đồng Trực Tiếp này tận dụng công nghệ báo hiệu điện tiên tiến để đạt được tốc độ dữ liệu cao. Nó được kiểm tra nghiêm ngặt để đảm bảo tuân thủ các tiêu chuẩn công nghiệp chính, bao gồm SFF-8685 cho kiểu dáng QSFP28 và SFF-8636 cho giao diện quản lý. Để truyền dữ liệu không lỗi trên chiều dài 3 mét của nó, nó sử dụng Reed-Solomon Forward Error Correction (RS-FEC) theo yêu cầu của tiêu chuẩn IEEE 802.3bj CA-25G-L. Điều này làm cho cáp Đồng Trực Tiếp QSFP28 trở thành một thành phần đáng tin cậy và có khả năng tương tác trong các mạng trung tâm dữ liệu hiện đại.

4. Nguyên tắc hoạt động

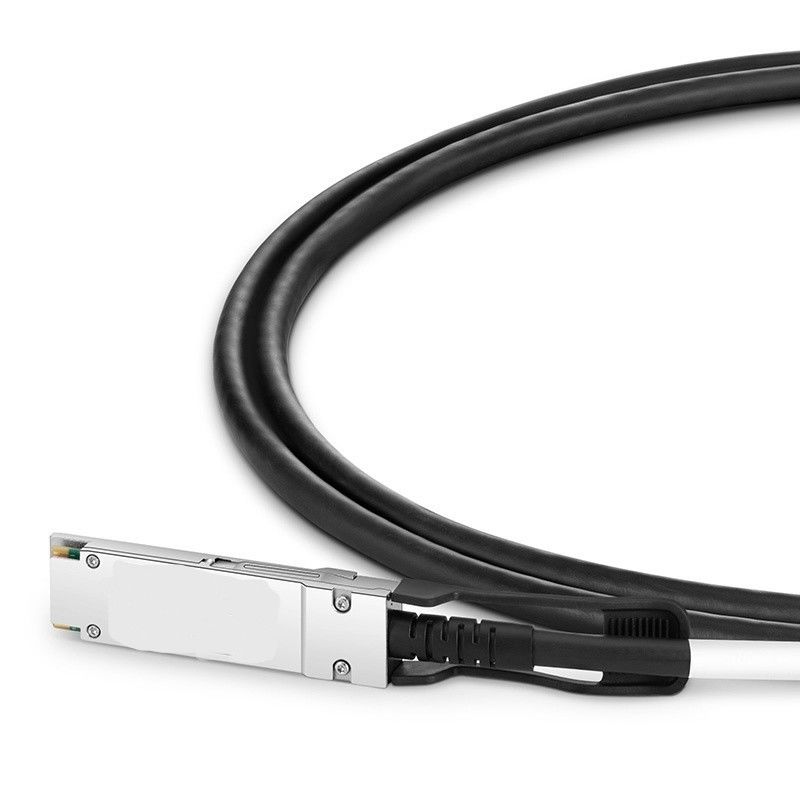

Cáp cáp quang thụ động hoạt động bằng cách truyền tín hiệu điện trực tiếp qua các dây đồng song trục được bó lại. Mỗi đầu cáp được kết thúc bằng một đầu nối QSFP28, giao tiếp trực tiếp với cổng của hệ thống chủ. Đầu nối chứa một chip EEPROM, lưu trữ thông tin sản phẩm quan trọng như số sê-ri, nhà sản xuất và đặc tính cáp. Dữ liệu này được máy chủ đọc thông qua giao diện I²C, cho phép nhận dạng và cấu hình tự động. Là một cáp đồng thụ động, nó không yêu cầu đồng bộ hóa lại tín hiệu hoặc các thành phần tích cực, dẫn đến độ trễ và mức tiêu thụ điện năng tối thiểu, làm cho đường dẫn tín hiệu đặc biệt hiệu quả để truyền dữ liệu khoảng cách ngắn.

5. Ứng dụng & Cách sử dụng

MCP1600-C003E30L được triển khai trong các môi trường điện toán hiệu suất cao, nơi độ trễ thấp và băng thông cao là rất quan trọng. Các ứng dụng chính của nó bao gồm:

• Kết nối Trung tâm Dữ liệu: Kết nối các bộ chuyển mạch top-of-rack (ToR) với các bộ chuyển mạch leaf/spine hoặc máy chủ mật độ cao.
• Mạng lưới Giao dịch Tần suất Cao (HFT): Nơi độ trễ tối thiểu là tối quan trọng đối với các hệ thống giao dịch tài chính.
• Cơ sở hạ tầng đám mây: Xây dựng các mạng backend có thể mở rộng và hiệu quả cho các nhà cung cấp dịch vụ đám mây.
• Lõi mạng doanh nghiệp: Tổng hợp lưu lượng trong các lớp lõi của các mạng doanh nghiệp lớn.
• Mạng vùng lưu trữ (SAN): Kết nối các mảng lưu trữ với máy chủ để truy cập dữ liệu tốc độ cao.

6. Thông số kỹ thuật & Hướng dẫn lựa chọn

Bảng sau đây trình bày chi tiết các thông số kỹ thuật chính của kiểu máy MCP1600-C003E30L và đóng vai trò là hướng dẫn lựa chọn so với các biến thể khác.

7. Ưu điểm & Điểm bán hàng

• Tính hiệu quả về chi phí: Cung cấp khả năng tiết kiệm đáng kể so với cáp quang chủ động (AOC) và các giải pháp dựa trên bộ thu phát cho các phạm vi ngắn.
• Độ trễ cực thấp: Thiết kế thụ động đảm bảo độ trễ gần bằng không, rất quan trọng đối với các ứng dụng nhạy cảm về hiệu suất.
• Độ tin cậy cao: Trải qua quá trình kiểm tra sản xuất nghiêm ngặt để đảm bảo hiệu suất và độ bền vượt trội ngay khi xuất xưởng.
• Thiết kế thân thiện với môi trường: Được chế tạo bằng vật liệu LSZH và HF/LF, đáp ứng các tiêu chuẩn an toàn và môi trường nghiêm ngặt.
• Tích hợp liền mạch: Có thể cắm nóng và tuân thủ các tiêu chuẩn công nghiệp, đảm bảo khả năng tương thích rộng với thiết bị của Mellanox và các nhà cung cấp khác.

8. Dịch vụ & Hỗ trợ

Sản phẩm này được bảo hành phần cứng có giới hạn 1 năm, bao gồm sửa chữa hoặc thay thế các bộ phận bị lỗi. Chúng tôi đảm bảo một chuỗi cung ứng ổn định với hàng tồn kho lớn, cho phép giao hàng nhanh chóng để đáp ứng thời gian dự án khẩn cấp. Đội ngũ hỗ trợ kỹ thuật chuyên dụng của chúng tôi luôn sẵn sàng 24/7 để cung cấp tư vấn trước bán hàng và hỗ trợ kỹ thuật sau bán hàng, đảm bảo tích hợp suôn sẻ vào cơ sở hạ tầng mạng của bạn.

9. Câu hỏi thường gặp (FAQ)

H: Sự khác biệt giữa mã liên kết CA-N và CA-L là gì?
Đ: CA-N (No-FEC) dành cho cáp ngắn hơn (tối đa 2m) không có Sửa lỗi chuyển tiếp. CA-L (Dài), được sử dụng trong cáp 3m này, cho phép Reed-Solomon FEC (RS-FEC) để đảm bảo tính toàn vẹn của tín hiệu trên các khoảng cách xa hơn.

H: Cáp DAC này có tương thích với các bộ chuyển mạch không phải của Mellanox không?
Đ: Mặc dù được tối ưu hóa cho các hệ thống Mellanox, cáp DAC QSFP28 dựa trên các tiêu chuẩn công nghiệp và thường tương thích với thiết bị từ các nhà cung cấp lớn khác. Chúng tôi khuyên bạn nên kiểm tra ma trận tương thích của bộ chuyển mạch cụ thể.

H: Cáp thụ động này có cần nguồn điện bên ngoài không?
Đ: Không. Cáp Đồng Trực Tiếp thụ động tiêu thụ điện năng tối thiểu (<0.1W) trực tiếp từ cổng máy chủ và không có thành phần tích cực, dẫn đến tiêu thụ điện năng thấp.

H: Bán kính uốn cong tối thiểu cho cáp này là bao nhiêu?
Đ: Bán kính uốn cong tối thiểu cho một lần uốn cong duy nhất, không lặp lại là 5x đường kính cáp (35,5mm đối với 30AWG). Đối với các lần uốn lặp đi lặp lại trong quá trình lắp đặt, hãy duy trì bán kính uốn cong là 10x đường kính cáp (71mm).

10. Các biện pháp phòng ngừa

• Khả năng tương thích: Xác minh khả năng tương thích với cấu hình cổng và bộ chuyển mạch cụ thể của bạn trước khi mua.
• Xử lý: Tránh uốn cong sắc nét vượt quá bán kính uốn cong tối thiểu được chỉ định để tránh làm hỏng các dây dẫn bên trong.
• Điều kiện môi trường: Vận hành và bảo quản trong phạm vi nhiệt độ (0°C đến 70°C) và độ ẩm (5% đến 85% không ngưng tụ) được chỉ định.
• Phóng tĩnh điện (ESD): Luôn sử dụng dây đeo cổ tay ESD khi xử lý các đầu nối cáp để ngăn ngừa hư hỏng tĩnh điện cho các thành phần nhạy cảm.
• Cài đặt: Đảm bảo hệ thống đã tắt nguồn hoặc cổng hỗ trợ cắm nóng trước khi lắp hoặc tháo cáp.
