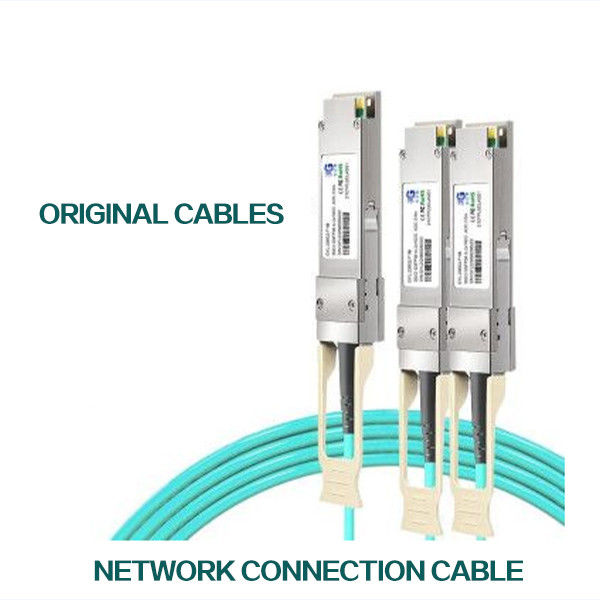

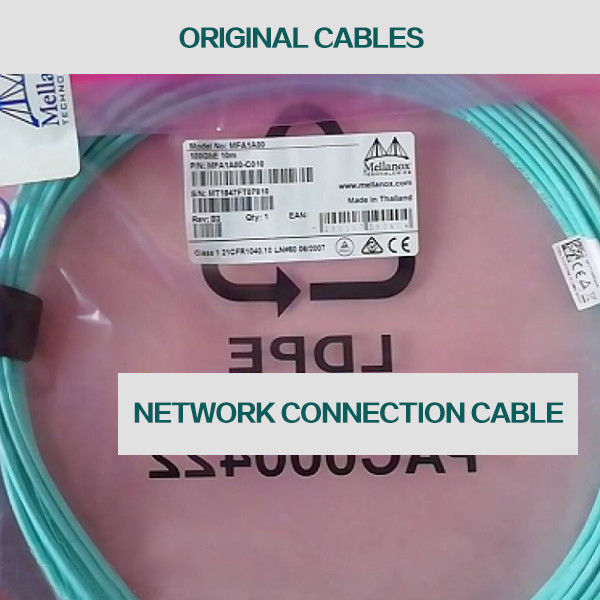

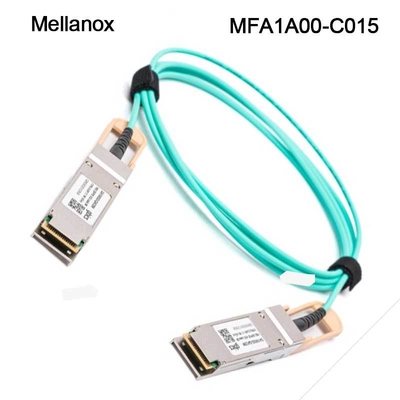

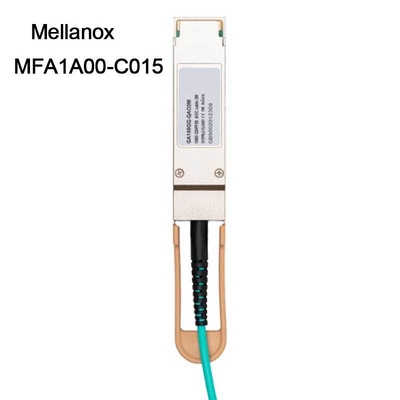

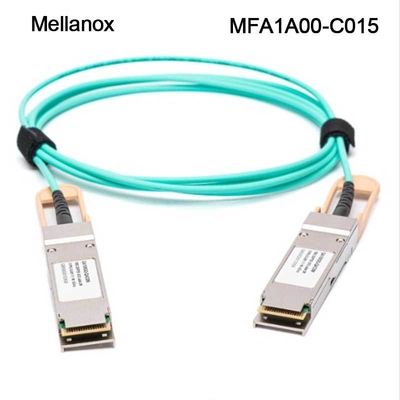

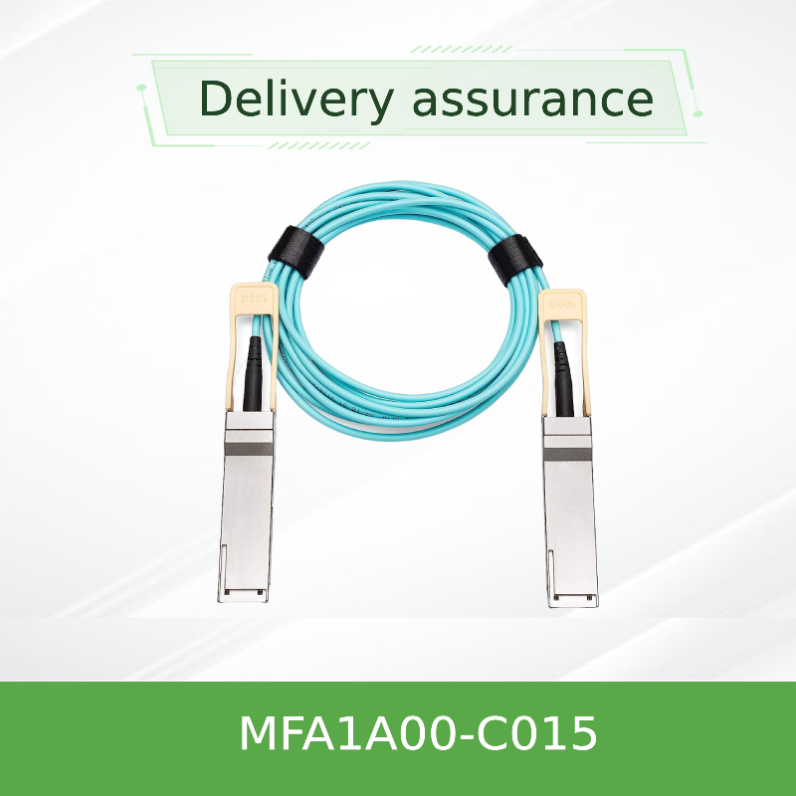

MFA1A00-C015 Cáp quang chủ động QSFP28 100Gb/s

1. Tổng quan sản phẩm

NVIDIA® MFA1A00-C015 là Cáp quang chủ động (AOC) QSFP28 100Gb/s hiệu suất cao, được thiết kế cho các kết nối liên kết trung tâm dữ liệu mật độ cao. Cáp quang này dài 15 mét, Cáp quang mang lại băng thông vượt trội và tiêu thụ điện năng thấp cho cả ứng dụng Ethernet 100GbE và InfiniBand EDR. Nó cung cấp một giải pháp đáng tin cậy, có thể cắm nóng, vượt qua các giới hạn về tầm xa của cáp đồng thụ động, cho phép triển khai linh hoạt theo quy mô rack và hàng.

2. Các đặc điểm chính

• Tốc độ dữ liệu lên đến 100Gb/s trên mỗi cổng (4 làn 25Gbps)
• Tầm xa 15 mét với sợi quang đa mode (OM3/OM4)
• Tiêu thụ điện năng thấp: 2.2W điển hình (mỗi đầu với retiming)
• Hệ số dạng QSFP28 có thể cắm nóng, tuân thủ SFF-8665
• Giám sát chẩn đoán kỹ thuật số (DDM) thông qua giao diện I²C
• Tuân thủ RoHS và vỏ LSZH (Low Smoke Zero Halogen)
• Cân bằng Tx và nhấn mạnh đầu ra Rx có thể lập trình

3. Công nghệ cốt lõi & Tiêu chuẩn

Cáp Cáp quang này tận dụng công nghệ VCSEL (Laser phát xạ bề mặt khoang dọc) và tích hợp retiming dựa trên DSP để đảm bảo tính toàn vẹn của tín hiệu. Nó tuân thủ các tiêu chuẩn công nghiệp chính bao gồm IEEE 802.3bm 100GBASE-SR4, InfiniBand EDR, SFF-8665, SFF-8636 và IEC 60825-1 (An toàn laser loại 1).

4. Nguyên tắc hoạt động

AOC chuyển đổi tín hiệu điện thành tín hiệu quang ở mỗi đầu bằng cách sử dụng bộ phát VCSEL tích hợp. Đầu vào điện được cân bằng, retiming và đưa vào mảng laser. Tín hiệu quang được truyền qua cụm cáp quang thụ động đa mode. Ở đầu thu, điốt quang chuyển đổi tín hiệu quang trở lại thành tín hiệu điện, sau đó được retiming và xuất ra với biên độ có thể lập trình để đảm bảo chất lượng tín hiệu trên toàn bộ liên kết.

5. Kịch bản ứng dụng

• Kiến trúc mạng trung tâm dữ liệu Leaf-Spine
• Cụm điện toán hiệu năng cao (HPC)
• Mạng đào tạo AI và học máy
• Mạng khu vực lưu trữ (SAN) và bộ nhớ đính kèm mạng (NAS)
• Cơ sở hạ tầng đám mây và trung tâm dữ liệu siêu quy mô

6. Thông số kỹ thuật & Thông tin đặt hàng

7. Ưu điểm & Điểm bán hàng

• Hiệu suất vượt trội: Cung cấp tầm xa hơn và mật độ cao hơn so với cáp DAC.
• Hiệu quả năng lượng: Tiêu thụ điện năng trên mỗi bit thấp hơn so với các giải pháp quang học cạnh tranh.
• Dễ sử dụng: Nhẹ, linh hoạt và không bị ảnh hưởng bởi EMI, không giống như các lựa chọn thay thế bằng đồng.
• Độ tin cậy: Thử nghiệm nghiêm ngặt đảm bảo hiệu suất và độ bền cao, giảm tổng chi phí sở hữu.

8. Dịch vụ & Hỗ trợ

Tất cả các sản phẩm của chúng tôi, bao gồm Cáp quang tốc độ cao này, đều đi kèm với bảo hành tiêu chuẩn. Chúng tôi duy trì hàng tồn kho trị giá 10 triệu đô la để đảm bảo giao hàng nhanh chóng. Đội ngũ hỗ trợ kỹ thuật của chúng tôi cung cấp tư vấn 24/7 để hỗ trợ tích hợp và khắc phục sự cố, đảm bảo thời gian ngừng hoạt động tối thiểu và hiệu suất mạng tối ưu.

9. Câu hỏi thường gặp

Hỏi: AOC này có tương thích với các cổng QSFP+ 40GbE không?
Đáp: Không, MFA1A00-C015 được thiết kế cho các cổng QSFP28 100Gb/s và không tương thích ngược với các cổng QSFP+ 40GbE.

Hỏi: Sự khác biệt giữa Cáp quang chủ động và cáp quang thụ động là gì?
Đáp: Một AOC như MFA1A00 có các thiết bị điện tử chủ động được nhúng trong các đầu nối để retiming và khuếch đại tín hiệu, cho phép tầm xa hơn (lên đến 100m) so với cáp quang thụ động hoặc cáp đồng gắn trực tiếp (DAC).

Hỏi: Cáp này có hỗ trợ Giám sát chẩn đoán kỹ thuật số (DDM) không?
Đáp: Có, nó cung cấp đầy đủ chức năng DDM để giám sát nhiệt độ, điện áp, công suất quang và dòng điện thiên vị laser theo thời gian thực.

10. Các biện pháp phòng ngừa

• Đảm bảo cổng QSFP28 của thiết bị chủ tương thích với SFF-8665.
• Không uốn cong cáp vượt quá bán kính uốn tối thiểu là 30 mm.
• Vận hành trong phạm vi nhiệt độ vỏ máy được chỉ định từ 0°C đến 70°C.
• Đây là sản phẩm laser Loại 1 an toàn trong điều kiện vận hành bình thường.
• Đối với môi trường FCC Loại A, lưu ý rằng thiết bị này có thể gây nhiễu sóng vô tuyến trong khu dân cư.
