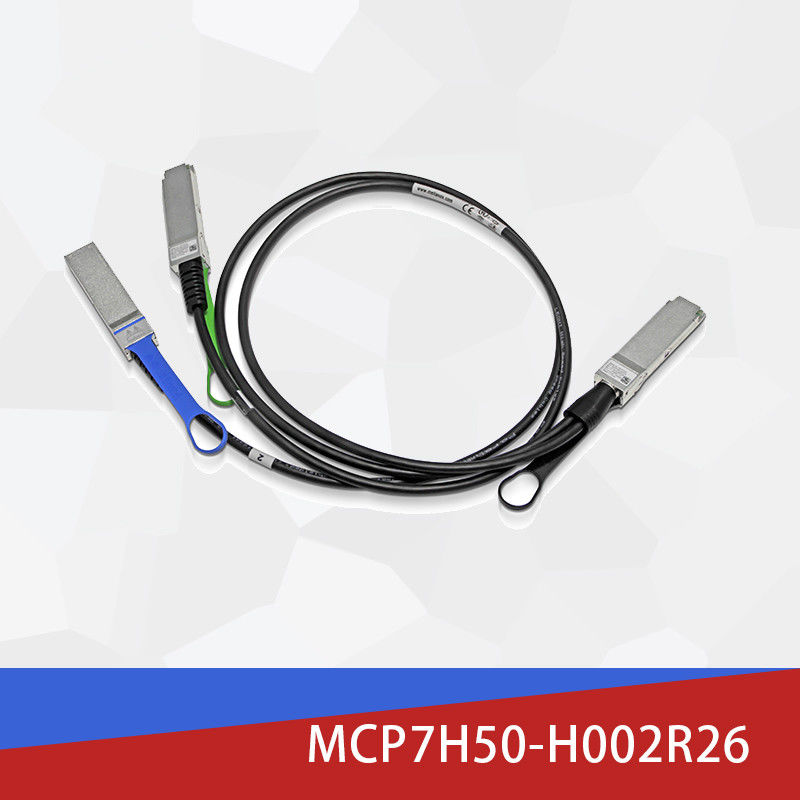

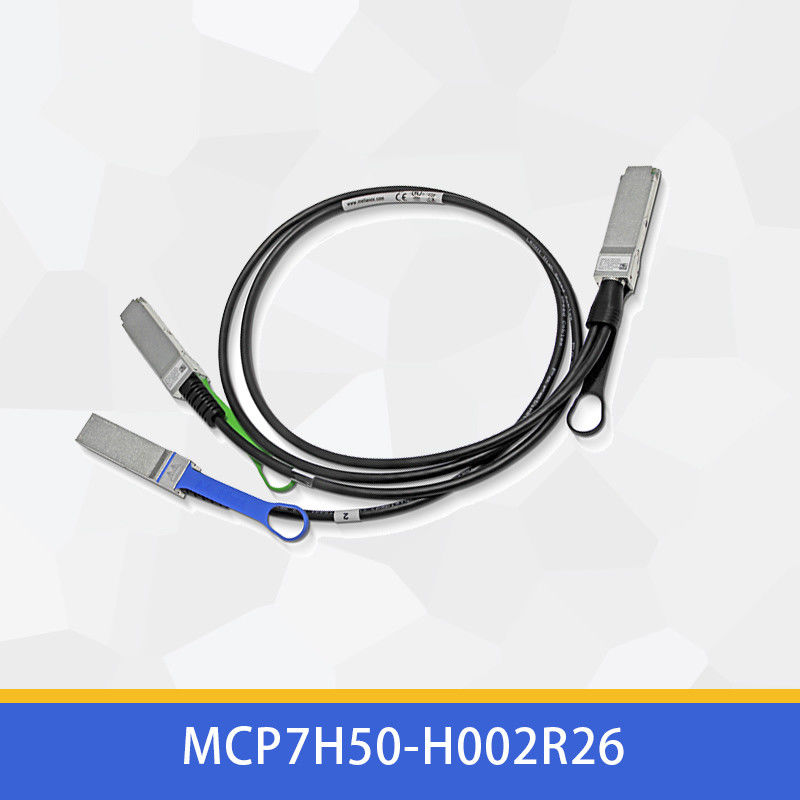

Cáp DAC Mellanox HDR100 2m Cáp quang gắn trực tiếp MCP7H50-H002R26 MCP7H50-V0xxR QSFP56
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCP7H50-H002R26 |
| Tài liệu: | MCP7H50-H002R26.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tình trạng: | Mới và nguyên bản | Có sẵn: | Cổ phần |
|---|---|---|---|
| Thời gian bảo hành: | 1 năm | Công nghệ: | Infiniband |
| Tốc độ tối đa: | HDR đến 2xHDR100 | Tốc độ dữ liệu: | 200Gb/giây đến 100Gb/giây |
| Cung cấp điện áp: | -0.3 ~ 3,6V | Điện áp đầu vào dữ liệu: | -0.3 ~ 3,465V |
| Điều khiển điện áp đầu vào: | -0.3 ~ 4.0V | Ngưỡng thiệt hại: | 3,4dbm |
| Làm nổi bật: | Cáp DAC Mellanox 2m,Cáp DAC Mellanox HDR100,cáp quang gắn trực tiếp 2m |
||
Mô tả sản phẩm
Mellanox MCP7H50-H002R26: Cáp DAC Breakout 200G HDR sang Dual 100G HDR100
Điểm nổi bật về hiệu suất
Tối ưu hóa băng thông
Chia băng thông 200G HDR một cách hiệu quả thành hai kênh 100G HDR100 độc lập với yêu cầu năng lượng chủ động bằng không
Tính toàn vẹn tín hiệu nâng cao
Công nghệ điều chế PAM4 đảm bảo truyền dữ liệu vượt trội với BER tốt hơn 1E-15
Tổng quan sản phẩm
Mellanox MCP7H50-H002R26 là một giải pháp breakout Direct Attach Copper (DAC) hiệu suất cao, đóng vai trò là một giải pháp thay thế vượt trội cho các cáp quang thụ động truyền thống. Giao tiếp liên kết sáng tạo này chuyển đổi hiệu quả một cổng InfiniBand HDR 200Gb/s thành hai kết nối HDR100 100Gb/s độc lập, mang đến cho các trung tâm dữ liệu sự kết hợp tối ưu giữa hiệu suất, hiệu quả năng lượng và tính hiệu quả về chi phí cho các môi trường mạng mật độ cao.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Mẫu sản phẩm | MCP7H50-H002R26 |
| Cấu hình tốc độ dữ liệu | 200G HDR sang 2×100G HDR100 |
| Loại liên kết | Direct Attach Copper (DAC) |

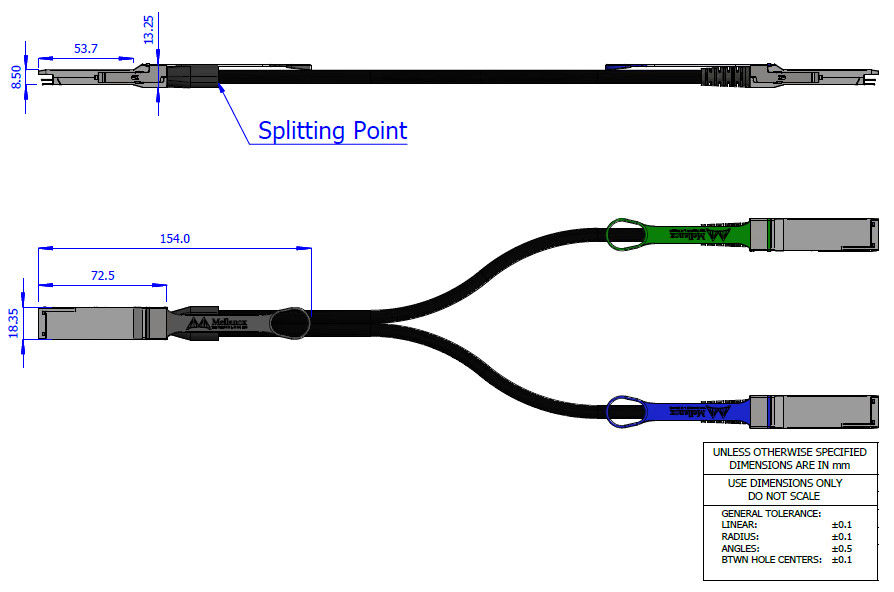

| Chiều dài cáp | 2 mét (±0.05m dung sai) |
| Giao diện đầu nối | QSFP56 sang 2×QSFP56 |
| Đo dây | 26 AWG |
| Tiêu thụ điện năng | <0.1W (hoạt động thụ động) |
| Nhiệt độ hoạt động | 0°C đến 70°C |
| Tiêu chuẩn tuân thủ | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Trở kháng đặc tính | 100Ω (dải 90-110Ω) |
Triển khai công nghệ
Giải pháp thay thế cáp quang thụ động tiên tiến này sử dụng công nghệ điều chế PAM4 4×50Gb/s tinh vi, mang lại tính toàn vẹn tín hiệu vượt trội trên tất cả các kênh truyền. Giải pháp này tuân thủ đầy đủ các tiêu chuẩn IBTA (InfiniBand Trade Association) HDR và kết hợp các thông số kỹ thuật SFF-8665 và SFF-8636 để tích hợp liền mạch và quản lý toàn diện thông qua giao diện I²C, cung cấp một giải pháp thay thế mạnh mẽ cho các hệ thống cáp quang truyền thống.
Phương pháp vận hành
MCP7H50-H002R26 hoạt động như một cầu nối điện thụ động thông minh, định tuyến hiệu quả các tín hiệu tốc độ cao từ một đầu nối QSFP56 (hỗ trợ 200G HDR) đến hai đầu nối QSFP56 độc lập (mỗi đầu nối hỗ trợ 100G HDR100). Giải pháp thay thế cáp quang thụ động tinh vi này duy trì tính toàn vẹn tín hiệu vượt trội thông qua các dây dẫn đồng có trở kháng phù hợp chính xác (trở kháng đặc tính 100Ω) và các công nghệ che chắn tiên tiến giúp giảm thiểu nhiễu xuyên âm và nhiễu điện từ một cách hiệu quả, đảm bảo truyền dữ liệu đáng tin cậy.
Môi trường ứng dụng
Giải pháp liên kết mật độ cao này lý tưởng cho các yêu cầu cơ sở hạ tầng hiện đại:
Mạng trung tâm dữ liệu
Kiến trúc Spine-leaf và kết nối top-of-rack cho môi trường siêu quy mô
Điện toán hiệu năng cao
Kết nối cụm cho nghiên cứu khoa học và mô phỏng kỹ thuật
AI & Học máy
Kết nối cụm đào tạo cho các framework học sâu
Hệ thống lưu trữ
Kết nối tốc độ cao cho các giải pháp lưu trữ SAN và NAS
Ưu điểm cạnh tranh
MCP7H50-H002R26 mang lại những lợi thế đáng kể so với cả cáp quang chủ động và các giải pháp đồng thế hệ trước:
- Hiệu quả kinh tế: Cung cấp mức giảm chi phí khoảng 35-45% so với các giải pháp quang chủ động tương đương
- Tối ưu hóa năng lượng: Tiêu thụ ít hơn 0.1W so với 2-3W đối với cáp quang chủ động
- Độ tin cậy nâng cao: Thiết kế thụ động loại bỏ các điểm lỗi liên quan đến các thành phần chủ động
- Độ trễ giảm: Truyền tín hiệu điện mang lại độ trễ thấp hơn so với các hệ thống chuyển đổi quang học
- An toàn môi trường: Vỏ LSZH và cấu trúc không chứa halogen cải thiện các tiêu chuẩn an toàn của cơ sở
- Quản lý nhiệt: Giảm tiêu thụ điện năng làm giảm yêu cầu làm mát trong các cấu hình dày đặc
Dịch vụ hỗ trợ
Mellanox cung cấp cơ sở hạ tầng hỗ trợ toàn diện cho MCP7H50-H002R26:
- Bảo hành phần cứng có giới hạn 1 năm bao gồm các lỗi về vật liệu và sản xuất
- Mạng lưới hỗ trợ kỹ thuật toàn cầu với sự hỗ trợ của chuyên gia cho các thách thức tích hợp
- Dịch vụ cấu hình tùy chỉnh cho các tình huống triển khai quy mô lớn
- Hoàn thành đơn hàng tiêu chuẩn trong vòng 2-3 tuần với các tùy chọn nhanh
- Dịch vụ xác minh khả năng tương thích cho các môi trường không đồng nhất
Các câu hỏi thường gặp
Giải pháp DAC này hỗ trợ khoảng cách tối đa là bao nhiêu?
MCP7H50-H002R26 được thiết kế cho các ứng dụng tầm ngắn lên đến 3 mét, khiến nó đặc biệt phù hợp với kết nối trong tủ và kết nối liền kề trong môi trường trung tâm dữ liệu.
Cáp này có tương thích với thiết bị không phải của Mellanox không?
Mặc dù được tối ưu hóa cho các hệ thống Mellanox, giải pháp thay thế cáp quang thụ động này tuân thủ các tiêu chuẩn ngành và thường tương thích với thiết bị của các nhà cung cấp khác hỗ trợ InfiniBand HDR và các giao diện QSFP56 tương thích.
Cần bảo trì gì cho các loại cáp này?
Là một giải pháp thụ động, MCP7H50-H002R26 yêu cầu bảo trì tối thiểu ngoài việc kiểm tra trực quan định kỳ để tìm các hư hỏng vật lý và đảm bảo các đầu nối vẫn sạch và không có mảnh vụn.
Hướng dẫn cài đặt
Để đảm bảo hiệu suất và tuổi thọ tối ưu:
- Duy trì bán kính uốn cong tối thiểu là 34mm đối với các uốn cong đơn và 68mm đối với các uốn cong lặp lại
- Tránh uốn cong sắc nét, đặc biệt là gần các giao diện đầu nối nơi tập trung ứng suất
- Thực hiện các biện pháp phòng ngừa ESD thích hợp trong quá trình xử lý và quy trình cài đặt
- Xác minh khả năng tương thích với chương trình cơ sở và phiên bản trình điều khiển của hệ thống lưu trữ trước khi triển khai
- Hoạt động nghiêm ngặt trong phạm vi nhiệt độ (0°C đến 70°C) và độ ẩm (5% đến 85%) được chỉ định
- Thường xuyên kiểm tra các đầu nối xem có mảnh vụn hoặc hư hỏng trước khi cài đặt và trong các chu kỳ bảo trì
