Hàng hiệu:
Mellanox
Số mô hình:
MFS1S50-H010E

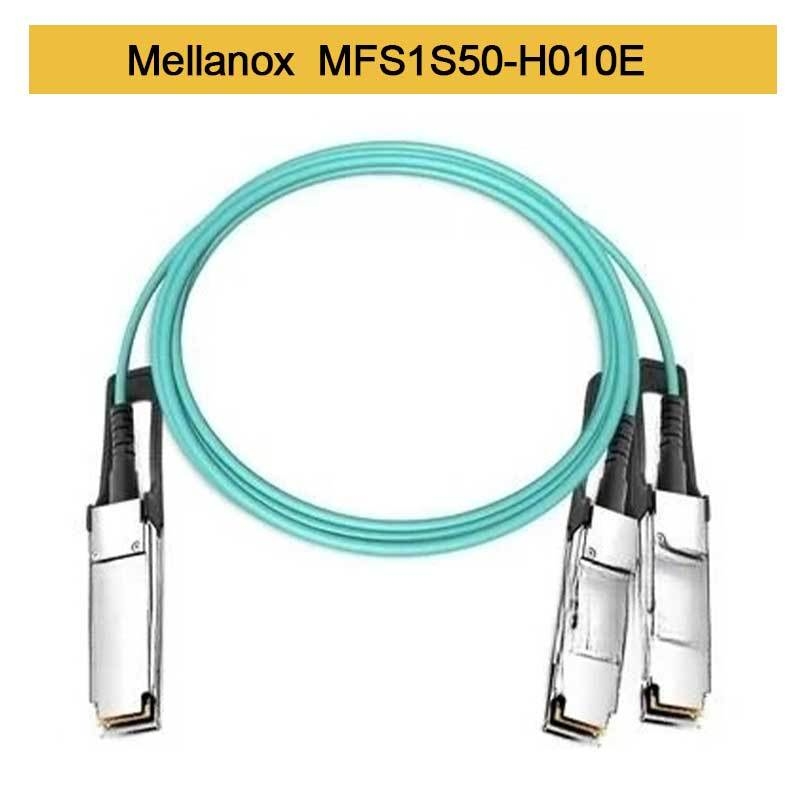

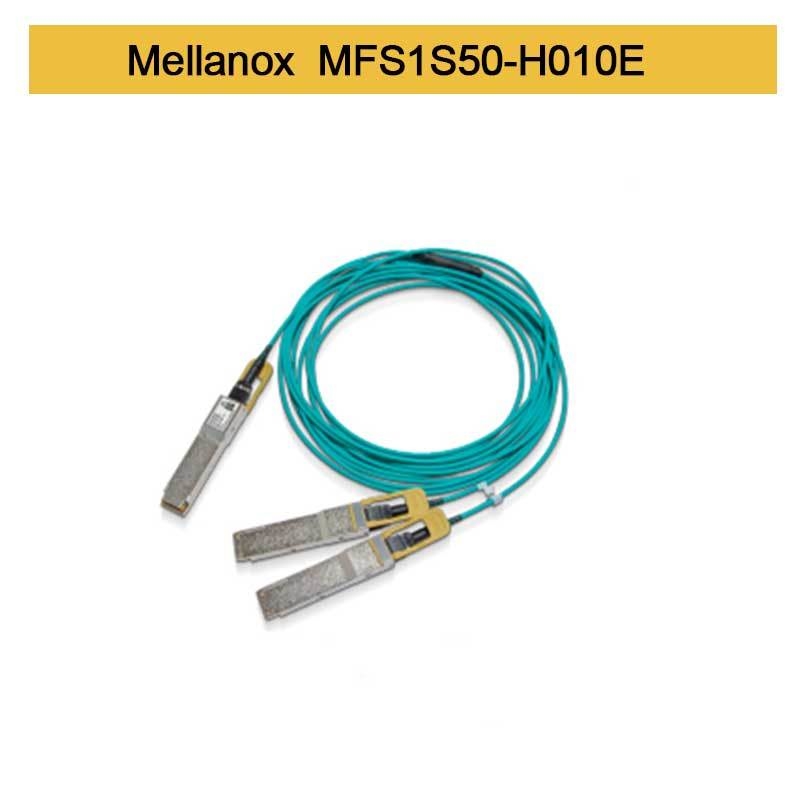

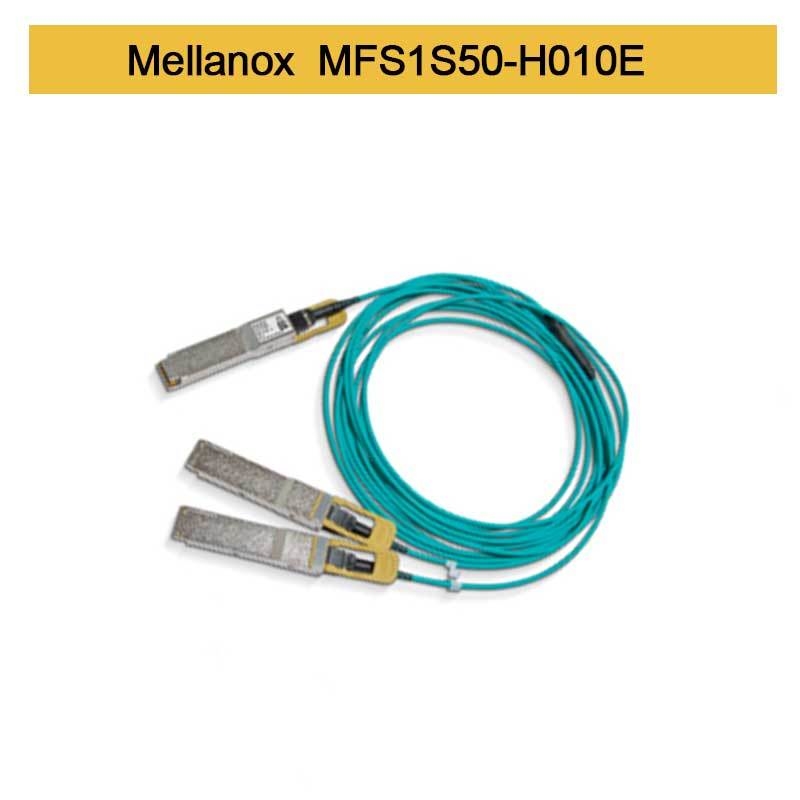

Mellanox® MFS1S50-HxxxE là một QSFP56 dựa trên VCSEL (Vertical Cavity Surface-Emitting Laser),Cáp chia quang hoạt động (AOC) hiệu quả từ 200Gb/s đến 2 x 100Gb/s được thiết kế để sử dụng trong các hệ thống HDR InfiniBand (High Data Rate) 200Gb/s.
Cáp MFS1S50-HxxxE phù hợp với SFF-8665 cho giải pháp cắm QSFP56.Nó cung cấp kết nối giữa các đơn vị hệ thống với một đầu nối 200Gb / s ở một bên và hai đầu nối 100Gb / s riêng biệt ở phía bên kiaCáp kết nối tín hiệu dữ liệu từ mỗi cặp 4 MMF (Multi Mode Fiber) trên đầu QSFP56 đơn với cặp kép của mỗi đầu QSFP56.Mỗi đầu QSFP56 của cáp bao gồm một EEPROM cung cấp thông tin giám sát sản phẩm và tình trạng, có thể được đọc bởi hệ thống chủ.
Kiểm tra sản xuất nghiêm ngặt đảm bảo trải nghiệm lắp đặt tốt nhất, hiệu suất và độ bền.
Các giải pháp cáp sợi hoạt chất lượng độc đáo của Mellanox cung cấp kết nối hiệu quả năng lượng cho các kết nối giữa trung tâm dữ liệu. Chúng cho phép băng thông cổng cao hơn, mật độ và khả năng cấu hình với chi phí thấp,và giảm nhu cầu năng lượng trong các trung tâm dữ liệu.
NVIDIA® MFS1S50 là một QSFP56 dựa trên VCSEL (Vertical Cavity Surface-Emitting Laser),Cáp chia quang hoạt động (AOC) hiệu quả về chi phí từ 200Gb/s đến 2 x 100Gb/s được thiết kế để sử dụng trong các hệ thống HDR InfiniBand (IB) tốc độ dữ liệu cao 200Gb/s.
Cáp MFS1S50 phù hợp với SFF-8665 cho giải pháp cắm QSFP56.Nó cung cấp kết nối giữa các đơn vị hệ thống với một đầu nối 200Gb / s ở một bên và hai đầu nối 100Gb / s riêng biệt ở phía bên kiaCáp kết nối tín hiệu dữ liệu từ mỗi cặp 4 MMF (Multi Mode Fiber) trên đầu QSFP56 đơn với cặp kép của mỗi đầu QSFP56.Mỗi đầu QSFP56 của cáp bao gồm một EEPROM cung cấp thông tin giám sát sản phẩm và tình trạng, có thể được đọc bởi hệ thống chủ.
Các giải pháp cáp chất lượng độc đáo của NVIDIA cung cấp kết nối hiệu quả năng lượng cho các kết nối giữa trung tâm dữ liệu. Nó cho phép băng thông cổng cao hơn, mật độ và khả năng cấu hình với chi phí thấp,và giảm nhu cầu năng lượng trong các trung tâm dữ liệu.
Kiểm tra sản xuất nghiêm ngặt đảm bảo trải nghiệm lắp đặt tốt nhất, hiệu suất và độ bền.
Thông tin đặt hàng
|
Số phần đặt hàng
|
Mô tả
|
|---|---|
| MFS1S50-H003V | Cáp quang hoạt động NVIDIA, 200Gb/s đến 2x100Gb/s IB HDR, QSFP56 đến 2xQSFP56, 3m |
| MFS1S50-H005V | Cáp quang hoạt động NVIDIA, 200Gb/s đến 2x100Gb/s IB HDR, QSFP56 đến 2xQSFP56, 5m |
| MFS1S50-H010V | Cáp quang hoạt động NVIDIA, 200Gb/s đến 2x100Gb/s IB HDR, QSFP56 đến 2xQSFP56, 10m |
| MFS1S50-H015V | Cáp quang hoạt động NVIDIA, 200Gb/s đến 2x100Gb/s IB HDR, QSFP56 đến 2xQSFP56, 15m |
| MFS1S50-H020V | Cáp quang hoạt động NVIDIA, 200Gb/s đến 2x100Gb/s IB HDR, QSFP56 đến 2xQSFP56, 20m |
| MFS1S50-H030V | Cáp quang hoạt động NVIDIA, 200Gb/s đến 2x100Gb/s IB HDR, QSFP56 đến 2xQSFP56, 30m |
Năng lượng tối đa tuyệt đối là những mức vượt quá mức có thể gây tổn thương cho thiết bị.
Việc hoạt động kéo dài giữa các thông số kỹ thuật hoạt động và các chỉ số tối đa tuyệt đối không được dự định và có thể gây ra sự suy giảm vĩnh viễn của thiết bị.
|
Parameter
|
Khoảng phút
|
Tối đa
|
Đơn vị
|
|---|---|---|---|
| Điện áp cung cấp | - 0.3 | 3.6 | V |
| Điện áp đầu vào dữ liệu | - 0.3 | 3.465 | V |
| Điện áp đầu vào điều khiển | - 0.3 | 4.0 | V |
| Mức giới hạn thiệt hại | 3.4 | --- | dBm |
Bảng này cho thấy các thông số kỹ thuật môi trường cho sản phẩm.
|
Parameter
|
Khoảng phút
|
Tối đa
|
Đơn vị
|
|---|---|---|---|
| Nhiệt độ lưu trữ | -40 | 85 | °C |
Phần này cho thấy phạm vi giá trị cho hoạt động bình thường.
|
Parameter
|
Khoảng phút
|
Loại
|
Tối đa
|
Đơn vị
|
Chú ý
|
|---|---|---|---|---|---|
| Điện áp cung cấp (V)cc) | 3.135 | 3.3 | 3.465 | V | --- |
| Tiêu thụ năng lượng 200Gb/s cuối | --- | 4.5 | 5.0 | W | --- |
| Tiêu thụ năng lượng 100Gb/s cuối | --- | 3.0 | 3.5 | W | --- |
| Khả năng dung nạp tiếng ồn (10Hz ∼ 10MHz) | 66 | --- | --- | mVpp | --- |
| Nhiệt độ khoang hoạt động | 0 | --- | 70 | °C | --- |
| Độ ẩm tương đối hoạt động | 5 | --- | 85 | % | --- |
|
Parameter (mỗi làn đường)
|
Khoảng phút
|
Loại
|
Tối đa
|
Đơn vị
|
|---|---|---|---|---|
| Tỷ lệ báo hiệu | -100 ppm | 53.125 | +100 ppm | GBd |
| Biến đổi dữ liệu đầu vào tại TP1a | TBD | --- | 900 | mVpp |
| Biến đổi dữ liệu đầu ra tại TP4 | --- | --- | 900 | mVpp |
| ESMW gần cuối | 0.265 | --- | --- | UI |
| Chiều cao mắt đầu ra gần cuối | 70 | --- | --- | mVpp |
| Thời gian chuyển đổi đầu ra, 20% đến 80% | 9.5 | --- | --- | ps |
Ghi chú:
Sản phẩm này tương thích với các mức ESD trong môi trường hoạt động trung tâm dữ liệu điển hình và được chứng nhận theo các tiêu chuẩn được liệt kê trong Phần tuân thủ quy định.Sản phẩm được vận chuyển với nắp bảo vệ trên tất cả các đầu nối để bảo vệ nó trong quá trình vận chuyểnTrong việc xử lý và vận hành bình thường của cáp tốc độ cao và máy thu quang, ESD là mối quan tâm trong khi chèn vào lồng QSFP của máy chủ / công tắc.Cần tuân thủ các biện pháp phòng ngừa xử lý ESD tiêu chuẩnChúng bao gồm việc sử dụng dây đeo cổ tay / dây giày nối đất và sàn ESD bất cứ nơi nào cáp / đầu phát được lấy / chèn.Tiết kiệm điện tĩnh bên ngoài khung thiết bị chủ sau khi lắp đặt phải tuân thủ các yêu cầu ESD cấp hệ thống.
Máy phát có thể bị hư hại do tiếp xúc với dòng điện và các sự kiện điện áp quá cao.Theo dõi các biện pháp phòng ngừa xử lý thông thường đối với các thiết bị nhạy cảm với điện tĩnh. Máy phát được cung cấp với nắp bụi trên cả cổng điện và cổng quang. Nắp trên cổng quang phải luôn ở vị trí khi không có cáp sợi kết nối.Các kết nối quang có một bề mặt kết nối thâm nhập mà được phơi bày bất cứ khi nào nó không có cáp hoặc nắp.
Trước khi chèn cáp sợi, hãy làm sạch đầu nối cáp để tránh bị ô nhiễm.Trong trường hợp nhiễm trùng, nên sử dụng các công cụ và phương pháp làm sạch chuẩn.
Đối với các cấu hình được thử nghiệm với AOCs, vui lòng tham khảo báo cáo trình độ sản phẩm hệ thống (SLP).
AOC hỗ trợ chọn tốc độ, được điều khiển bằng cách ghi vào sổ đăng ký 0x57-0x58.Rxn_Rate_Select) và hai bit cho mỗi làn đường phát trong byte 0x58 (88dec, Txn_Rate_Select) để chỉ định tối đa bốn bitrate, như được xác định trong SFF-8636 Rev 2.9.2 Bảng 6-5 XN_RATE_SELECT ENCODINGS. Tất cả bốn làn đường đều cần có cùng một giá trị chọn tốc độ.
Bảng dưới đây chỉ định tỷ lệ cho mỗi cài đặt chọn tỷ lệ.
Tỷ lệ chọn mã hóa
|
Tỷ lệ Chọn giá trị
|
Tỷ lệ vận hành (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
|
Parameter |
Giá trị | Đơn vị | |
|---|---|---|---|
| Chiều kính | 3 +/- 0.2 | mm | |
| Phân tích uốn cong tối thiểu | 30 | mm | |
| Độ khoan dung chiều dài | chiều dài < 5 m | +300 /-0 | mm |
| 5 m ≤ chiều dài < 50 m | +500 / -0 | ||
| 50 m ≤ chiều dài | +1000 /-0 | ||
| Màu cáp | Aqua | --- | |
Kết nối tốc độ cao
Sự tăng trưởng nhanh chóng gần đây trong lưu lượng truy cập trung tâm dữ liệu và điện toán đám mây đã dẫn đến sự gia tăng đáng kể trong lưu lượng truy cập máy-to-machine do việc áp dụng nhanh chóng ảo hóa máy chủ,Mạng được xác định bằng phần mềm (SDN)Bây giờ thêm các yêu cầu băng thông lớn cho mạng terabyte dữ liệu để đào tạo trí tuệ nhân tạo (AI) máy học (ML) hệ thống dựa trên GPU.
Điều này đang thúc đẩy nhu cầu khổng lồ cho các mạng băng thông cao và độ trễ thấp.Các cáp DAC và AOC tốc độ cao và kết nối giữa máy thu quang đang đóng một vai trò quan trọng trong các công nghệ trung tâm dữ liệu hiện đại này.
NVIDIA® Mellanox® LinkX® gia đình sản phẩm của cáp và máy thu điện cung cấp ngành công nghiệp hoàn chỉnh nhất dòng 10, 25, 40, 50, 100, 200 và 400GbE trong Ethernet và EDR, HDR,và NDR trong các sản phẩm InfiniBand cho đám mây, HPC, Web 2.0, Doanh nghiệp, viễn thông, lưu trữ và trí tuệ nhân tạo, ứng dụng trung tâm dữ liệu.
Các cáp và máy thu liên kết LinkX thường được sử dụng để kết nối các công tắc từ trên rack xuống các bộ điều hợp mạng trong GPU và máy chủ CPU của NVIDIA,và lưu trữ và/hoặc tăng lên trong các ứng dụng chuyển đổi chuyển đổi trên toàn cơ sở hạ tầng mạng.
