Hàng hiệu:
Mellanox
Số mô hình:
MFS1S00-H020V
Liên hệ chúng tôi
Giới thiệu
MFS1S00-H020V

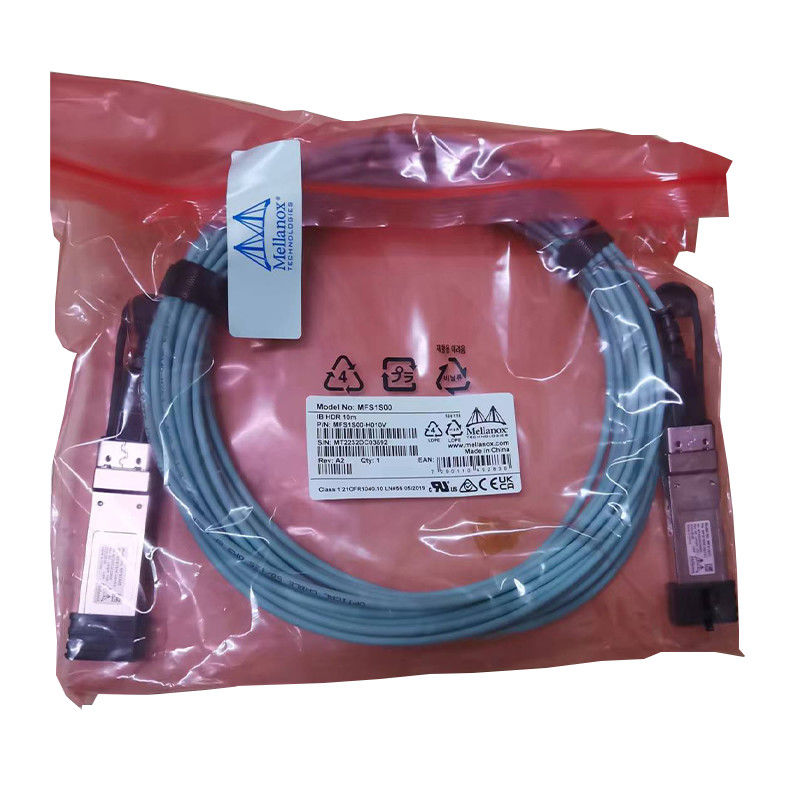

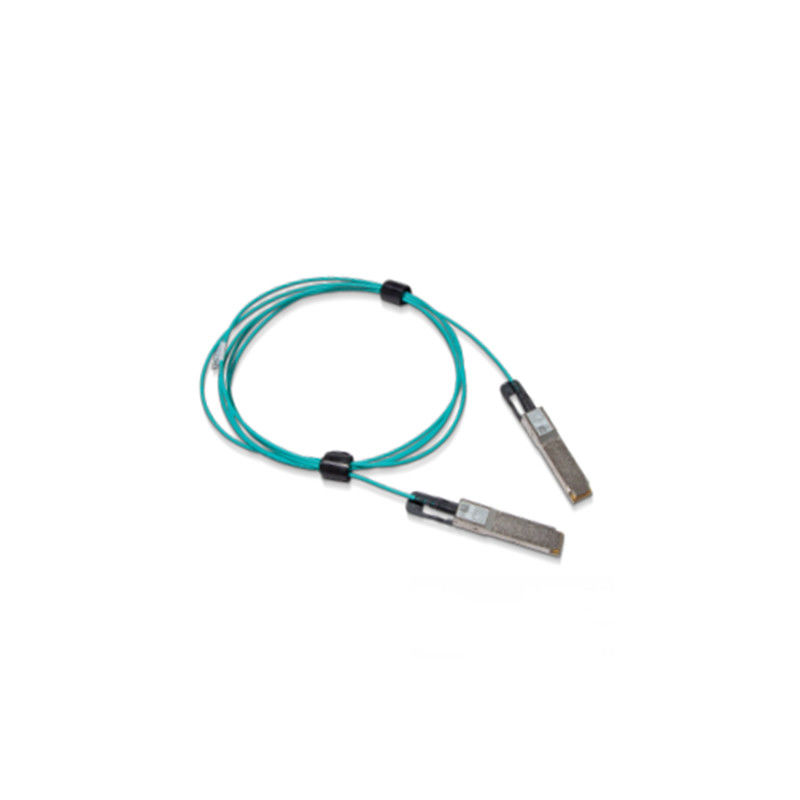

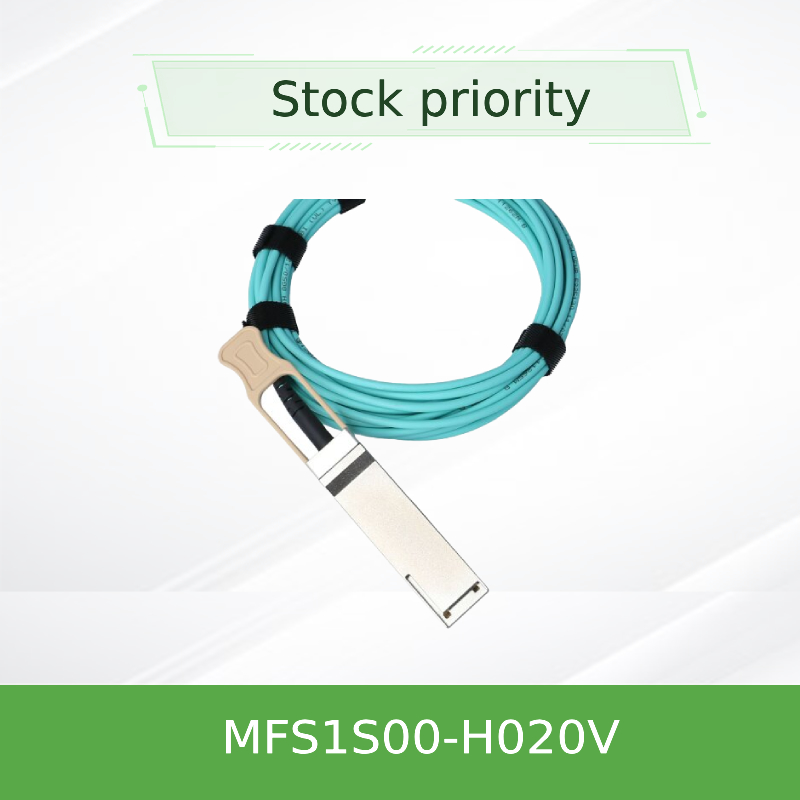

NVIDIA® MFS1S00 là cáp quang chủ động (AOC) dựa trên QSFP56 VCSEL (Laser phát ra bề mặt khoang dọc) được thiết kế để sử dụng trong các hệ thống InfiniBand (IB) HDR (Tốc độ dữ liệu cao) 200Gb/giây.
MFS1S00 AOC cung cấp mật độ cổng và khả năng cấu hình cao, đồng thời có phạm vi phủ sóng xa hơn nhiều so với cáp đồng thụ động trong trung tâm dữ liệu.Vì AOC có thể cắm nóng nên rất dễ cài đặt và thay thế.
MFS1S00 có cổng QSFP56 tương thích SFF-8665 tiêu chuẩn ở phía điện đối với hệ thống máy chủ.Nó chứa bốn bộ thu phát quang đa chế độ (MMF) ở mỗi đầu, mỗi bộ hoạt động ở tốc độ dữ liệu lên tới 50Gb/s.
MFS1S00 cung cấp khả năng hẹn giờ lại có thể lựa chọn trên mỗi làn cho cả bộ phát và bộ thu quang của nó với tốc độ lên tới 50Gb/s.
Các giải pháp cáp chất lượng độc đáo của NVIDIA cung cấp khả năng kết nối tiết kiệm năng lượng cho các kết nối trung tâm dữ liệu.Nó cho phép băng thông cổng, mật độ và khả năng cấu hình cao hơn với chi phí thấp và giảm yêu cầu năng lượng trong các trung tâm dữ liệu.Thử nghiệm sản xuất nghiêm ngặt đảm bảo trải nghiệm lắp đặt tốt nhất, hiệu suất và độ bền.
Các tính năng chính
Hỗ trợ IBTA IB HDR
Lên đến 200Gb/giây
Điều chế PAM4 4x 50Gb/s
Biên độ đầu ra Rx có thể lập trình và nhấn mạnh trước
Cổng QSFP56 tuân thủ SFF-8665
Nguồn điện đơn 3,3V
Công suất tiêu thụ 5.0W (điển hình, mỗi đầu, có hẹn giờ lại)
Chiều dài lên tới 100m
cắm nóng
Tuân thủ RoHS
Giao diện quản lý I2C tuân thủ SFF-8636
Các ứng dụng
Hỗ trợ hệ thống InfiniBand HDR 200Gb
Hỗ trợ 200 GbE giữa các thiết bị chuyển mạch SN3700 và SN4600
MFS1S00-H020V
| Điểm nổi bật |
| * Tốc độ dữ liệu lên tới 200Gb/s |
| * Biên độ đầu ra Rx có thể lập trình và nhấn mạnh trước |
| * Bộ cân bằng đầu vào Tx có thể lập trình |
| * Có thể lựa chọn retiming |
| * Cổng QSFP28 tuân thủ SFF-8665 |
| * Nguồn điện đơn 3.3V |
| * Công suất tiêu thụ 2,2W (typ, mỗi đầu có retiming) |
| * BER thấp |
| * Chiều dài lên tới 100m |
| * Cắm nóng |
| * Tuân thủ RoHS |
| * Giao diện quản lý I2C tuân thủ SFF-8636 |
| Tham số | tối thiểu | gõ | tối đa | Các đơn vị |
|---|---|---|---|---|
| Tham số | tối thiểu | gõ | tối đa | Các đơn vị |
| tỷ lệ tín hiệu | -100 trang/phút | 53.125 | +100 trang/phút | Gb/giây (PAM4) |
| -100 trang/phút | 25.78125 | +100 trang/phút | Gb/giây (NRZ) | |
| Dao động đầu vào dữ liệu vi sai tại TP1a | TBD | --- | 900 | mVpp |
| Dao động đầu ra dữ liệu vi sai tại TP4 | --- | --- | 900 | mVpp |
| ESMW gần cuối | 0,265 | --- | --- | giao diện người dùng |
| Chiều cao mắt đầu ra gần cuối | 70 | --- | --- | mVpp |
| Thời gian chuyển đổi đầu ra, 20% đến 80% | 9,5 | --- | --- | ps |
Ghi chú:
Đối với các cấu hình được thử nghiệm với AOC, vui lòng tham khảo báo cáo chất lượng sản phẩm (SLP) cấp hệ thống.
AOC hỗ trợ chọn tốc độ, được kiểm soát bằng cách ghi vào các thanh ghi 0x57-0x58.Hai bit được chỉ định cho mỗi làn thu trong byte 0x57 (87dec, Rxn_Rate_Select) và hai bit cho mỗi làn phát theo byte 0x58 (88dec, Txn_Rate_Select) để chỉ định tối đa bốn tốc độ bit, như được xác định trong SFF-8636 Rev 2.9.2 Bảng 6 -5 MÃ HÓA XN_RATE_SELECT.Tất cả bốn làn được yêu cầu phải có cùng giá trị chọn tỷ lệ.
Bảng dưới đây chỉ định tốc độ cho từng cài đặt chọn tốc độ.
|
Tỷ lệ chọn giá trị
|
Tỷ lệ hoạt động (GBd)
|
|---|---|
| 10 | 25.78125 NRZ (EDR) |
| 11 | 26.56250 PAM4 (HDR) |
| Tham số | Giá trị | Các đơn vị | |
|---|---|---|---|
| Đường kính | 3 +/- 0,2 | mm | |
| Bán kính uốn tối thiểu | 30 | mm | |
| dung sai chiều dài | chiều dài < 5 m | +300 /-0 | mm |
| 5 m ≤ chiều dài < 50 m | +500 / -0 | ||
| 50 m ≤ chiều dài | +1000 /-0 | ||
| màu cáp | nước | --- | |
Khả năng hiển thị và bảo mật toàn bộ mạng. Nhu cầu về dữ liệu đang thúc đẩy một môi trường mạng ngày càng phân tán và phức tạp, tạo ra các chức năng bảo mật thiết yếu và trực quan hóa dữ liệu cho mọi trung tâm dữ liệu.
Các giải pháp Mạng của chúng tôi nâng cao tính bảo mật, đơn giản hóa quá trình tự động hóa trung tâm dữ liệu và cho phép hiển thị đầy đủ mạng của bạn.
Nhà cung cấp ngăn xếp giải pháp đầy đủ. Chúng tôi cung cấp một cửa duy nhất để kết nối mạng.Từ phần cứng (thiết bị chuyển mạch, NIC, thiết bị kết nối) đến phần mềm (HĐH, quản lý, chương trình cơ sở) và hỗ trợ, danh mục đầu tư đa dạng của chúng tôi sẽ đáp ứng nhu cầu kết nối mạng của bạn. Ngoài mạng, hệ sinh thái của chúng tôi đảm bảo khả năng tương thích với các sản phẩm NVIDIA khác.
Giảm tải + Hiệu suất cho Máy chủ và Bộ lưu trữ. Cho dù tăng tốc ứng dụng bằng InfiniBand hoặc RoCE hay cách ly khối lượng công việc chính thông qua DPU, các dịch vụ tăng tốc phần cứng, được xác định bằng phần mềm của chúng tôi đều cho phép bạn dành tài nguyên điện toán và lưu trữ của mình cho các ứng dụng chứ không phải quản lý mạng.
| người mẫu | Sự miêu tả |
| MFS1S00-H020V | Cáp DAC Mellanox AOC 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp đột phá mellanox 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp đồng thụ động mellanox 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp vô cực mellanox 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp điều khiển 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp quang chủ động 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp chia mellanox 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp mellanox edr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp kết nối tốc độ cao 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp kết nối nhanh 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | Cáp Ethernet 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56 |
| MFS1S00-H020V | Cáp InfiniBand 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | cáp hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
Câu hỏi thường gặp
Q1.Bạn có thể mua gì từ chúng tôi?
Trả lời:Các sản phẩm thương hiệu Mellanox, Aruba, Rukus, Extreme, bao gồm thiết bị chuyển mạch, card mạng, dây cáp, Access
Điểm, v.v.
Q2.Làm thế nào về ngày giao hàng?
A: Nó thường mất 3-5 ngày làm việc.Đối với các mô hình cụ thể, vui lòng liên hệ với chúng tôi để kiểm tra chứng khoán.Đến cuối cùng,
tư vấn thực tế sẽ chiếm ưu thế. Chúng tôi sẽ cố gắng hết sức để cung cấp càng sớm càng tốt.
Câu 3. Điều khoản bảo hành của bạn là gì?
A: Chúng tôi cung cấp thời gian bảo hành 12 tháng.
Q4.Làm thế nào về Phương thức vận chuyển?
Trả lời: Chúng tôi sử dụng Fedex/DHL/UPS/TNT và các lô hàng hàng không khác, các lô hàng đường biển cũng khả thi.Trong một từ,
chúng tôi có thể thực hiện bất kỳ chuyến hàng nào mà bạn muốn.
Câu 5. Tôi có thể lấy một số mẫu không?
Trả lời: Có, hàng mẫu có sẵn để kiểm tra chất lượng và kiểm tra thị trường.Bạn chỉ cần trả chi phí lấy mẫu
và chi phí thể hiện.
Q6. Điểm mạnh cốt lõi của bạn là gì?
Trả lời: Cung cấp trực tiếp, Sản phẩm chính hãng và mới với giá ưu đãi và hậu mãi hoàn hảo.
Gửi yêu cầu của bạn trực tiếp cho chúng tôi
