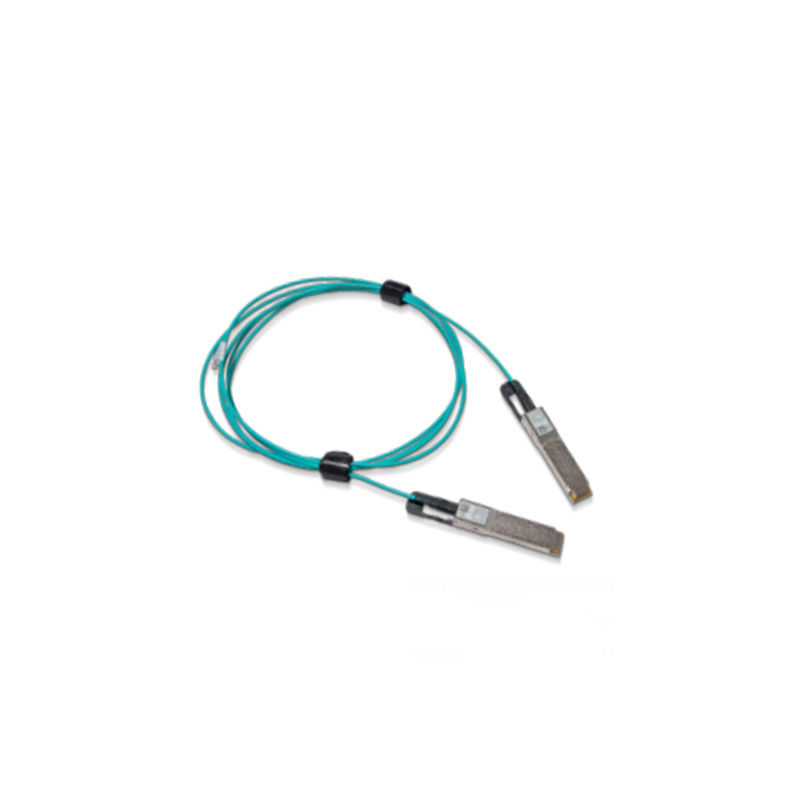

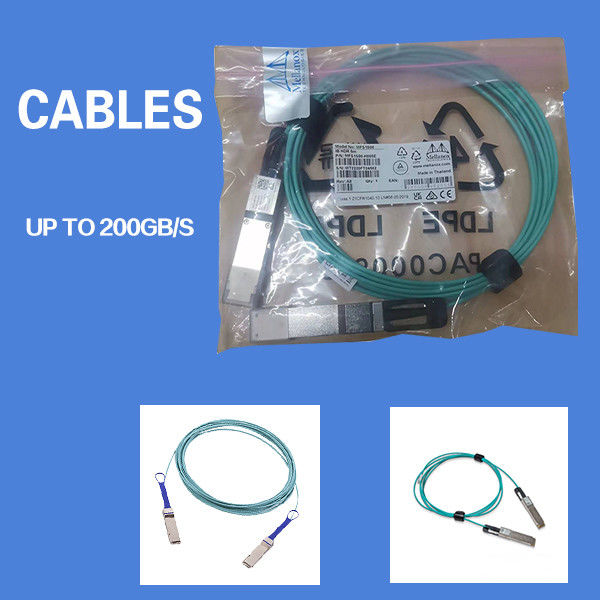

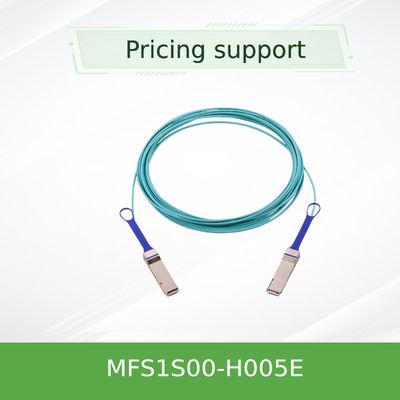

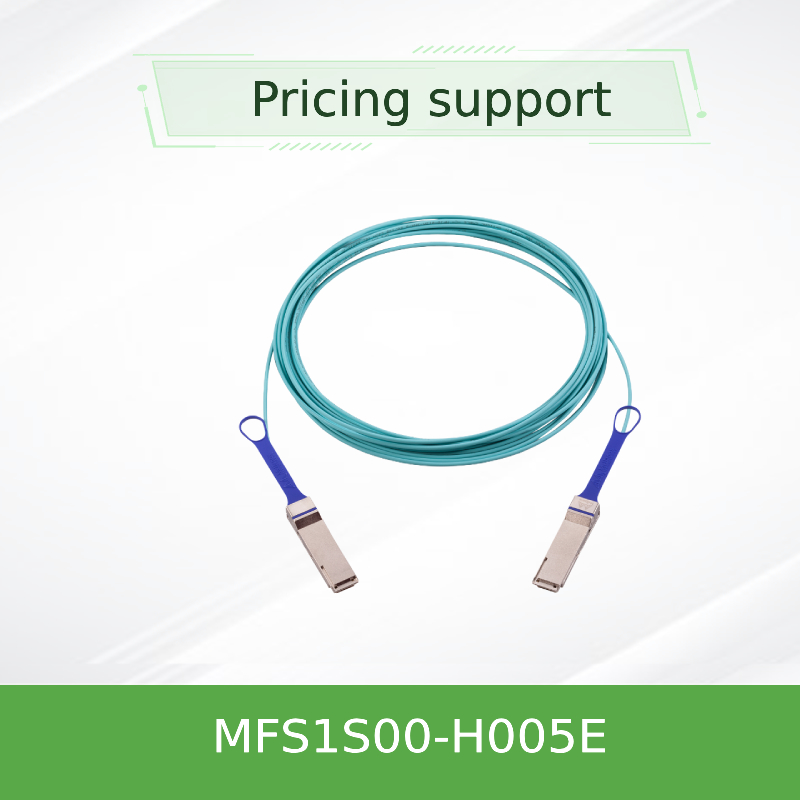

NVIDIA MFS1S00-H005V 200Gb/s QSFP56 cáp quang hoạt động

Tổng quan sản phẩm

NVIDIA® MFS1S00-H005V là một cáp quang hoạt động QSFP56 hiệu suất cao (AOC) được thiết kế cho 200Gb / s InfiniBand HDR và 200 Gigabit Ethernet hệ thống.Cáp sợi quangcung cấp một giải pháp mạnh mẽ, độ trễ thấp vượt qua những hạn chế của truyền thốngcáp sợi thụ độngNó tích hợp bốn sợi đa chế độ (MMF) cho mỗi điểm kết thúc, mỗi sợi hỗ trợ điều chế PAM4 ở tốc độ dữ liệu lên đến 50 Gb / s,cung cấp băng thông đặc biệt và độ tin cậy cho các kết nối giữa trung tâm dữ liệu hiện đại.

Các đặc điểm chính

• Hỗ trợ tốc độ dữ liệu 200Gb / s cho InfiniBand HDR và 200GbE
• 4x 50Gb/s PAM4 điều chế mỗi làn đường
• Các yếu tố hình thức QSFP56 có thể cắm nóng (tương thích với SFF-8665)
• Phạm vi đầu ra Rx có thể lập trình và nhấn mạnh trước
• Lên đến 100m trên sợi đa chế độ
• Nguồn cung cấp điện 3.3V duy nhất; tiêu thụ điện thông thường: 5,0W mỗi đầu
• Giám sát chẩn đoán kỹ thuật số tích hợp (DDM) thông qua giao diện SFF-8636 I2C
• Phù hợp với RoHS và được thiết kế cho việc triển khai mật độ cao

Công nghệ cốt lõi

AOC này sử dụng công nghệ VCSEL (Vertical Cavity Surface-Emitting Laser) và tính giờ dựa trên DSP tiên tiến. Nó phù hợp với các tiêu chuẩn công nghiệp chính bao gồm SFF-8665, SFF-8636 và IEEE 802.3bs cho 200GbEChức năng DDM tích hợp cho phép theo dõi thời gian thực về nhiệt độ, điện áp, dòng bias laser và công suất quang cho mỗi làn đường,cung cấp thông tin chi tiết quan trọng cho tình trạng mạng và cảnh báo trước khi thất bại.

Nguyên tắc hoạt động

Cáp chuyển đổi tín hiệu điện thành tín hiệu quang bằng cách sử dụng các máy phát VCSEL tích hợp.Các tín hiệu quang này được truyền qua sợi đa chế độ và chuyển đổi trở lại tín hiệu điện ở đầu nhậnCác tính năng toàn vẹn tín hiệu tích hợp bao gồm cân bằng có thể lập trình, nhấn mạnh trước và khôi phục dữ liệu đồng hồ (CDR) đảm bảo hiệu suất mạnh mẽ trên toàn bộ chiều dài liên kết.một lợi thế đáng kể so với một cơ bảncáp sợi thụ động.

Ứng dụng

Lý tưởng cho các cụm máy tính hiệu suất cao (HPC), trung tâm dữ liệu đám mây, mạng cốt lõi doanh nghiệp và cơ sở hạ tầng khối lượng công việc AI / ML.Được thiết kế đặc biệt cho các hệ thống HDR InfiniBand 200G và kết nối 200GbE giữa các bộ chuyển đổi hiện đại như loạt NVIDIA SN3700 và SN4600.

Thông số kỹ thuật & Thông tin đặt hàng

Ưu điểm

Chiếc xe hiệu suất cao nàyCáp sợi quangcung cấp tính toàn vẹn tín hiệu vượt trội và phạm vi dài hơn so với DAC thụ động hoặc mộtcáp sợi thụ độngPhương pháp chẩn đoán tích hợp của nó giảm thời gian khắc phục sự cố, và thiết kế có thể cắm nóng đơn giản hóa bảo trì và khả năng mở rộng trong môi trường trung tâm dữ liệu dày đặc.

Dịch vụ & Hỗ trợ

Chúng tôi cung cấp bảo hành toàn diện, giao hàng nhanh chóng từ hàng tồn kho rộng lớn hơn 10 triệu đô la và tư vấn kỹ thuật 24/7.Nhóm chuyên gia của chúng tôi cung cấp hỗ trợ tích hợp đầy đủ và đảm bảo tính tương thích cho việc triển khai liền mạch.

Câu hỏi thường gặp

Q: Sự khác biệt giữa AOC này và cáp thụ động là gì?
A: Cáp quang hoạt động này chứa điện tử tích hợp cho tín hiệu retiming và tính toàn vẹn, cho phép khoảng cách dài hơn nhiều (lên đến 100m) so với mộtcáp sợi thụ độnghoặc cáp đồng gắn trực tiếp (DAC).

Hỏi: Nó có tương thích với các công tắc 100GbE không?
A: Nó được thiết kế cho các giao thức 200Gb / s. Đối với khả năng tương thích 100GbE, vui lòng kiểm tra ma trận tương thích của bộ chuyển đổi cụ thể hoặc xem xét một giao thức khácCáp sợi quangMô hình.

Q: Nó có hỗ trợ chẩn đoán kỹ thuật số không?
A: Có, nó có tính năng giám sát toàn bộ DDM (Đánh giá kỹ thuật số) để theo dõi thời gian thực nhiệt độ, điện và điện áp.

Các biện pháp phòng ngừa

Đừng uốn cong dây cáp dưới bán kính 30mm. Luôn sử dụng dây đeo cổ tay ESD khi xử lý. Đảm bảo nhiệt độ vỏ hoạt động ở mức từ 0 °C đến 70 °C.Sản phẩm là lớp 1 Laser phù hợp với IEC 60825-1 và 21 CFR 1040- Theo dõi tất cả các hướng dẫn thiết bị FCC lớp A cho môi trường thương mại.
