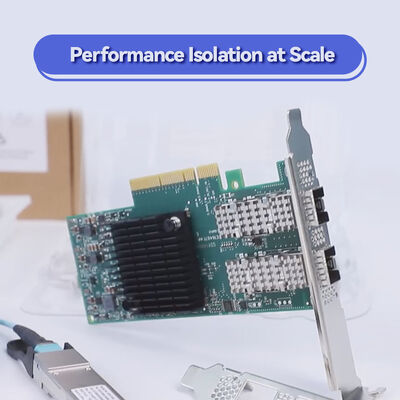

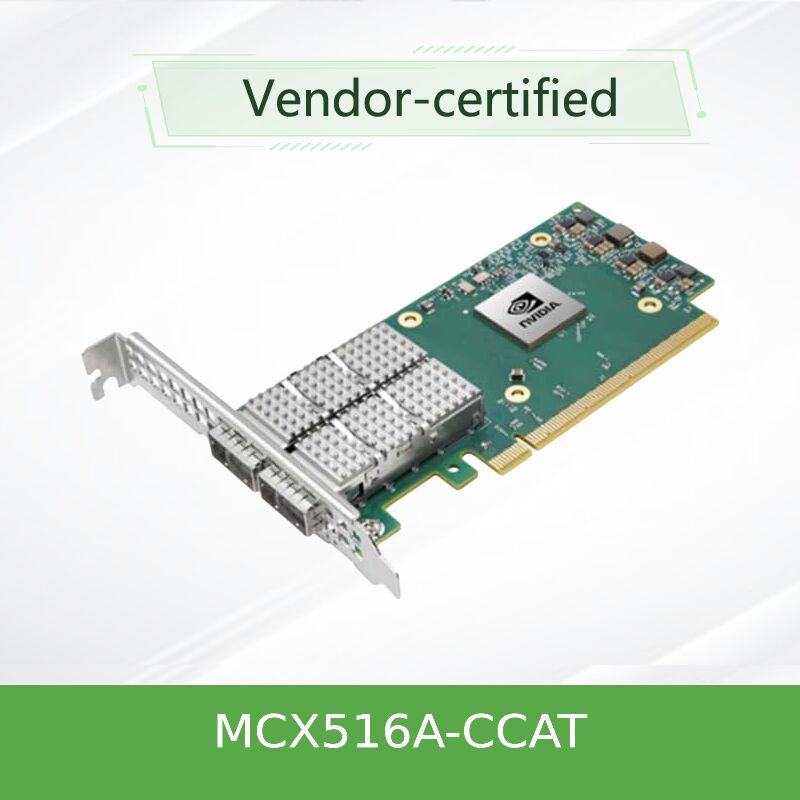

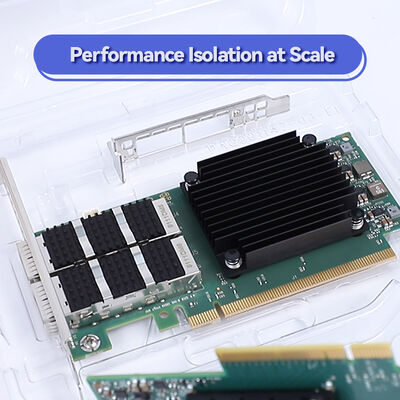

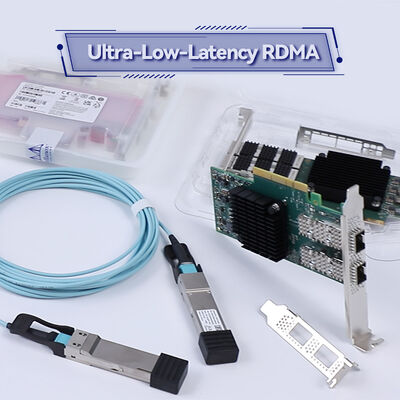

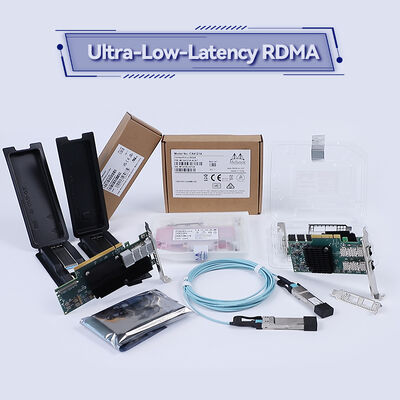

Bộ chuyển đổi Ethernet 100GbE hai cổng MCX516A-CCAT của NVIDIA
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCX516A-CCAT |
| Tài liệu: | connectx-5-en-card.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| tình trạng sản phẩm: | Cổ phần | Ứng dụng: | Máy chủ |
|---|---|---|---|
| Loại giao diện:: | Mạng | Cổng: | Hai |
| Tốc độ tối đa: | 25gbe | Loại kết nối: | SFP28 |
| Kiểu: | Có dây | Tình trạng: | Mới và nguyên bản |
| Thời gian bảo hành: | 1 năm | Người mẫu: | MCX516A-CCAT |
| Tên: | Card mạng Mellanox CX516A ConnectX-5 100GBE MCX516A-CCAT Bộ chuyển đổi pci-E kép QSFP28 | Từ khóa: | Thẻ mạng Mellanox |
Mô tả sản phẩm
NVIDIA ConnectX-5 EN MCX516A-CCAT
Thẻ adapter Ethernet QSFP28 100GbE hai cổng✓ Cung cấp lên đến 100Gb / s mỗi cổng, độ trễ 750ns, 200 triệu tin nhắn mỗi giây và tải ứng dụng tiên tiến.0, đám mây, lưu trữ, AI và nền tảng viễn thông đòi hỏi băng thông cao nhất và độ trễ thấp.
Cổng 2x 100GbE PCIe 3.0 x16 Hỗ trợ RoCE SR-IOV tối đa 512 VF VXLAN/NVGRE/GENEVA NVMe-oF mục tiêu thả tải ASAP2 vSwitch offload
Tổng quan sản phẩm
NVIDIA ConnectX-5 ENMCX516A-CCATlà một thẻ adapter Ethernet 100GbE hai cổng được thiết kế cho khối lượng công việc trung tâm dữ liệu đòi hỏi khắt khe nhất. Được xây dựng trên kiến trúc ConnectX-5, adapter này hỗ trợ nhiều tốc độ bao gồm 100GbE, 50GbE,40GbE, 25GbE, 10GbE, và 1GbE, cung cấp đường di chuyển liền mạch và linh hoạt cơ sở hạ tầng. Với độ trễ 750ns, lên đến 200 triệu tin nhắn mỗi giây (Mpps) và giao diện máy chủ PCIe 3.0 x16,MCX516A-CCAT cung cấp thông lượng và hiệu suất CPU hàng đầu trong ngànhCác khả năng chính bao gồm RoCE (RDMA trên Converged Ethernet), ảo hóa SR-IOV với tối đa 512 chức năng ảo, chuyển đổi và xử lý gói nhanh ASAP2 cho vSwitch / vRouter,NVMe trên mục tiêu chất thải vải, T10-DIF Signature Handover, và tải lưới chồng trên toàn diện (VXLAN, NVGRE, GENEVE).
Các đặc điểm chính
Dual-Port 100GbE
Hai cổng QSFP28 hỗ trợ tốc độ 100/50/40/25/10/1GbE. Tương thích ngược với cơ sở hạ tầng tốc độ thấp hơn.
Hai cổng QSFP28 hỗ trợ tốc độ 100/50/40/25/10/1GbE. Tương thích ngược với cơ sở hạ tầng tốc độ thấp hơn.
Độ trễ cực thấp và tỷ lệ tin nhắn cao
Độ trễ 750ns, tốc độ nhắn tin lên đến 200 Mpps và 197 Mpps với DPDK cho các ứng dụng bỏ qua lõi.
Độ trễ 750ns, tốc độ nhắn tin lên đến 200 Mpps và 197 Mpps với DPDK cho các ứng dụng bỏ qua lõi.
RDMA qua Ethernet hội tụ (RoCE)
Các dịch vụ RDMA độ trễ thấp trên các mạng Layer 2 và Layer 3 để lưu trữ và tính toán khối lượng công việc.
Các dịch vụ RDMA độ trễ thấp trên các mạng Layer 2 và Layer 3 để lưu trữ và tính toán khối lượng công việc.
ASAP2 Chuyển đổi nhanh
Cải tải phần cứng của Open vSwitch (OvS) và vRouter data plane, bảo vệ tính linh hoạt của control plane trong khi đạt được hiệu suất tốc độ dây.
Cải tải phần cứng của Open vSwitch (OvS) và vRouter data plane, bảo vệ tính linh hoạt của control plane trong khi đạt được hiệu suất tốc độ dây.
NVMe trên chất thải vải
NVMe-oF tăng tốc phần cứng mục tiêu giảm tải cho phép truy cập lưu trữ NVMe hiệu quả với sự can thiệp gần không của CPU.
NVMe-oF tăng tốc phần cứng mục tiêu giảm tải cho phép truy cập lưu trữ NVMe hiệu quả với sự can thiệp gần không của CPU.
SR-IOV Virtual
Tối đa 512 chức năng ảo (VF) và 8 chức năng vật lý trên mỗi cổng, với bảo đảm QoS và cô lập VM.
Tối đa 512 chức năng ảo (VF) và 8 chức năng vật lý trên mỗi cổng, với bảo đảm QoS và cô lập VM.
Dùng tải lưới chồng lên
Khung tỏa và khung tỏa phần cứng cho các đường hầm VXLAN, NVGRE, GENEVE, MPLS và NSH.
Khung tỏa và khung tỏa phần cứng cho các đường hầm VXLAN, NVGRE, GENEVE, MPLS và NSH.
Dòng ống dẫn linh hoạt có thể lập trình
Các bảng phân tích và hành động phù hợp linh hoạt cho phép giảm tải phần cứng cho các giao thức hiện tại và tương lai.
Các bảng phân tích và hành động phù hợp linh hoạt cho phép giảm tải phần cứng cho các giao thức hiện tại và tương lai.
Quản lý máy chủ và khởi động từ xa
NC-SI qua MCTP, giao diện BMC, PLDM để giám sát và cập nhật firmware, khởi động từ xa PXE và UEFI.
NC-SI qua MCTP, giao diện BMC, PLDM để giám sát và cập nhật firmware, khởi động từ xa PXE và UEFI.
Công nghệ: Kiến trúc ConnectX-5
ConnectX-5 EN ASIC cung cấp hiệu suất kỷ lục với các động cơ gia tốc tiên tiến.
- PeerDirect (GPUDirect)- Loại bỏ các bản sao dữ liệu PCIe không cần thiết giữa GPU và CPU, đẩy nhanh khối lượng công việc HPC, AI và máy học.
- Đường dẫn thích nghi trên phương tiện vận chuyển đáng tin cậyKhả năng RDMA ngoài trật tự và định tuyến thích nghi để tối ưu hóa việc sử dụng vải.
- Tag phù hợp và Rendezvous xuất xưởng¢ Tải tải phần cứng của giao thức khớp thẻ MPI và giao thức gặp gỡ, giảm chi phí CPU trong các cụm HPC.
- Thả bộ đệm bùng nổ¢ Tăng tốc phần cứng để kiểm tra background trong mô phỏng quy mô lớn và đào tạo ML.
- Chuyển đổi PCIe nhúngHỗ trợ tối đa 8 phân nhánh, cho phép chuỗi máy chủ và loại bỏ các công tắc backend trong kệ lưu trữ.
- Đặt trang theo yêu cầu (ODP)¢ Truy cập bộ nhớ RDMA không đăng ký, đơn giản hóa việc phát triển ứng dụng.
- Dữ liệu liên kết đáng tin cậy mở rộng (XRC) và vận chuyển kết nối động (DCT)¢ RDMA quy mô đến hàng chục ngàn nút.
- Giao ký T10-DIFBảo vệ tính toàn vẹn dữ liệu dựa trên phần cứng cho khối lượng công việc lưu trữ ở tốc độ dây.
Các hoạt động đặc trưng
Trung tâm dữ liệu đám mây và Web 2.0
Tự ảo hóa mật độ cao, mạng phủ trên và tải vSwitch làm giảm việc sử dụng CPU trong khi duy trì hiệu suất tốc độ dây.
Tự ảo hóa mật độ cao, mạng phủ trên và tải vSwitch làm giảm việc sử dụng CPU trong khi duy trì hiệu suất tốc độ dây.
Lưu trữ hiệu suất cao
NVMe-oF giảm tải mục tiêu, T10-DIF và RoCE cho phép lưu trữ khối hiệu suất cao với độ trễ dưới microsecond.
NVMe-oF giảm tải mục tiêu, T10-DIF và RoCE cho phép lưu trữ khối hiệu suất cao với độ trễ dưới microsecond.
AI và Machine Learning Cluster
PeerDirect GPUDirect, định tuyến thích nghi và giảm tải bộ đệm bùng nổ đẩy nhanh khối lượng công việc đào tạo phân tán.
PeerDirect GPUDirect, định tuyến thích nghi và giảm tải bộ đệm bùng nổ đẩy nhanh khối lượng công việc đào tạo phân tán.
Truyền thông và NFV
ASAP2 vSwitch offloads, service chaining và khả năng phần cứng hairpin cho phép ảo hóa chức năng mạng hiệu quả.
ASAP2 vSwitch offloads, service chaining và khả năng phần cứng hairpin cho phép ảo hóa chức năng mạng hiệu quả.
Giao dịch tần số cao (HFT)
Độ trễ cực thấp (750ns) và tốc độ tin nhắn cao (200 Mpps) đáp ứng các ứng dụng tài chính đòi hỏi khắt khe nhất.
Độ trễ cực thấp (750ns) và tốc độ tin nhắn cao (200 Mpps) đáp ứng các ứng dụng tài chính đòi hỏi khắt khe nhất.
Cầm lưu trữ chuỗi máy chủ
Chuyển đổi PCIe nhúng cho phép các máy chủ kết nối với nhau mà không cần chuyển đổi hàng đầu, giảm TCO.
Chuyển đổi PCIe nhúng cho phép các máy chủ kết nối với nhau mà không cần chuyển đổi hàng đầu, giảm TCO.
Khả năng tương thích và hệ sinh thái
MCX516A-CCAT tương thích với một loạt các hệ điều hành: RHEL / CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi và Citrix XenServer.cáp DAC thụ động, cáp quang hoạt động (AOC) và cáp đột phá (100GbE đến 4x25GbE hoặc 2x50GbE).Bộ chuyển đổi tích hợp liền mạch với các công tắc phổ NVIDIA và bất kỳ cơ sở hạ tầng 25GbE / 40GbE / 50GbE / 100GbE dựa trên tiêu chuẩn. Hỗ trợ phần mềm bao gồm OFED (OpenFabrics Enterprise Distribution), DPDK và WinOF-2 cho Windows.
Thông số kỹ thuật
| Nhóm | Thông số kỹ thuật |
|---|---|
| Mô hình | MCX516A-CCAT |
| Hình thức yếu tố | Thẻ bổ sung PCIe tầm cỡ thấp. Tàu có khoang cao gắn, khoang ngắn bao gồm. |
| Các cảng | 2x QSFP28 (100/50/40/25/10/1GbE) |
| Tốc độ hỗ trợ | 100GbE, 50GbE, 40GbE, 25GbE, 10GbE, 1GbE |
| Giao diện máy chủ | PCIe 3.0 x16 (tương thích với x8, x4, x2, x1; tự động đàm phán) |
| Tỷ lệ tin nhắn | Tối đa 200 triệu tin nhắn mỗi giây (Mpps); 197 Mpps với DPDK |
| Độ trễ | 750ns (chỉ cắt thông thường) |
| Virtualization | SR-IOV: tối đa 512 chức năng ảo, 8 chức năng vật lý trên mỗi cổng |
| Hỗ trợ RoCE | Vâng ¢ RDMA qua Ethernet hội tụ (RoCE) |
| Tải tải chồng lên | VXLAN, NVGRE, GENEVE, MPLS, NSH Hardware encapsulation/de-encapsulation |
| vSwitch/vRouter Offloads | ASAP2 Open vSwitch (OvS) và vRouter data plane offload với các bảng hành động phù hợp linh hoạt |
| Lưu trữ Tải ra | NVMe-oF giảm tải mục tiêu, chuyển giao chữ ký T10-DIF, SRP, iSER, NFS RDMA, SMB Direct |
| Các tính năng nâng cao | Khớp thẻ, tải rendezvous, định tuyến thích nghi, tải bộ đệm nổ, chuyển đổi PCIe nhúng, ODP, XRC, DCT |
| CPU Offloads | TCP/UDP không có trạng thái, LSO/LRO, checksum offload, RSS/TSS, HDS, VLAN/MPLS tag insertion/stripping |
| Giao diện quản lý | NC-SI qua MCTP (SMBus / PCIe), giao diện BMC, PLDM ( giám sát và cập nhật firmware), SDN eSwitch management, SPI, JTAG |
| Remote Boot | PXE, UEFI, iSCSI khởi động từ xa |
| Tiêu thụ năng lượng | Không được công khai |
| Nhiệt độ hoạt động | 0 °C đến 55 °C (thường) |
| Tiêu chuẩn | IEEE 802.3bj/3bm (100GbE), 802.3by (25/50GbE), 802.3ba (40GbE), 802.3ae (10GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0 |
| RoHS | Phù hợp |
Lưu ý: Các thông số kỹ thuật dựa trên tài liệu công khai của NVIDIA. Xin hãy xác nhận chi tiết chính xác với bán hàng cho đơn đặt hàng của bạn.
Hướng dẫn lựa chọn: ConnectX-5 EN Portfolio
| OPN (số phần đặt hàng) | Các cảng | Tốc độ tối đa | Giao diện | Giao diện máy chủ | Đặc điểm chính |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Cổng kép 100GbE, quản lý máy chủ nâng cao |
| MCX516A-CDAT | 2 | 100GbE | QSFP28 | PCIe 4.0 x16 | ConnectX-5 Ex tăng hiệu suất, PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25GbE | SFP28 | PCIe 3.0 x8 | Hai cổng 25GbE, UEFI được kích hoạt |
| MCX516A-GCAT | 2 | 50GbE | QSFP28 | PCIe 3.0 x16 | Dual-port 50GbE, quản lý máy chủ nâng cao |
| MCX516B-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Phiên bản 100GbE hai cổng |
Tại sao chọn MCX516A-CCAT từ Starsurge
100GbE sẵn sàng
Chứng minh cho trung tâm dữ liệu của bạn với khả năng kết nối 100GbE trong khi vẫn duy trì khả năng tương thích ngược lại với 50/40/25/10/1GbE.
Chứng minh cho trung tâm dữ liệu của bạn với khả năng kết nối 100GbE trong khi vẫn duy trì khả năng tương thích ngược lại với 50/40/25/10/1GbE.
Tỷ lệ tin nhắn không phù hợp
200 Mpps cho phép mật độ xử lý gói hàng cao nhất cho NFV, vSwitch và giao dịch tần số cao.
200 Mpps cho phép mật độ xử lý gói hàng cao nhất cho NFV, vSwitch và giao dịch tần số cao.
Bán hàng toàn diện
NVMe-oF, T10-DIF, ASAP2 và RoCE giảm tải giảm đáng kể việc sử dụng CPU và cải thiện hiệu suất ứng dụng.
NVMe-oF, T10-DIF, ASAP2 và RoCE giảm tải giảm đáng kể việc sử dụng CPU và cải thiện hiệu suất ứng dụng.
Quản lý và hỗ trợ toàn cầu
Hong Kong Starsurge cung cấp giá cả cạnh tranh, hỗ trợ bảo hành và giao hàng nhanh trên toàn thế giới.
Hong Kong Starsurge cung cấp giá cả cạnh tranh, hỗ trợ bảo hành và giao hàng nhanh trên toàn thế giới.
Dịch vụ và hỗ trợ
Hong Kong Starsurge cung cấp hỗ trợ từ đầu đến cuối cho các bộ điều hợp NVIDIA / Mellanox, bao gồm xác minh tính tương thích, cập nhật firmware và khắc phục sự cố kỹ thuật.Bảo hành tiêu chuẩn phù hợp với bảo hành phần cứng giới hạn của NVIDIA (1 năm trả lại và sửa chữa). Các tùy chọn hỗ trợ mở rộng có sẵn theo yêu cầu. Nhóm của chúng tôi có thể hỗ trợ cài đặt trình điều khiển, điều chỉnh hiệu suất, cấu hình RoCE và tích hợp vào máy chủ hiện có, lưu trữ,và môi trường mạng.
Câu hỏi thường gặp
Q: Sự khác biệt giữa MCX516A-CCAT và MCX516A-CDAT là gì?
MCX516A-CCAT sử dụng giao diện PCIe 3.0 x16, trong khi MCX516A-CDAT (ConnectX-5 Ex) sử dụng PCIe 4.0 x16 cho băng thông lý thuyết cao hơn.
Q: Thẻ này có hỗ trợ RDMA qua Converged Ethernet không?
Có. ConnectX-5 EN hỗ trợ đầy đủ RoCE (RDMA trên Converged Ethernet) cho truy cập bộ nhớ độ trễ thấp trên mạng, bao gồm cả các mạng RoCE trên lớp.
Q: Tôi có thể sử dụng bộ chuyển đổi này với một khe cắm PCIe 4.0?
Thẻ là PCIe 3.0 x16 nhưng tương thích ngược với khe cắm PCIe 4.0 (hoạt động ở tốc độ PCIe 3.0).
Q: Những cáp nào tương thích với hoạt động 100GbE?
Cáp DAC thụ động QSFP28 (lên đến 5m), cáp quang hoạt động QSFP28 (AOC), 100GBASE-SR4 (MPO, lên đến 100m), 100GBASE-LR4 (LC, lên đến 10km),và cáp thoát (100GbE đến 4x25GbE hoặc 2x50GbE) được hỗ trợ.
Q: ASAP2 là gì và nó có lợi cho việc triển khai của tôi như thế nào?
ASAP2 (Accelerated Switching and Packet Processing) chuyển tải Open vSwitch và vRouter lên phần cứng,đạt được hiệu suất tốc độ dây trong khi giảm tải CPU lên đến 10 lần trong môi trường ảo hóa.
Q: Thẻ này có hỗ trợ NVMe trên Fabric không?
Vâng, ConnectX-5 EN bao gồm tải phần cứng cho mục tiêu NVMe-oF, cho phép truy cập lưu trữ NVMe từ xa hiệu quả với sự can thiệp tối thiểu của CPU.
Những sự thật chính
Cổng kép 100GbE QSFP28 Tỷ lệ thông điệp 200 Mpps Thời gian trễ 750ns RoCE hỗ trợ 512 Các chức năng ảo SR-IOV VXLAN/NVGRE/GENEVA thả PCIe 3.0 x16 ASAP2 vSwitch offload NVMe-oF mục tiêu thả tải Giao ký T10-DIF PeerDirect GPUDirect Quản lý NC-SI BMC
Ma trận tương thích
| Nhóm | Các tùy chọn được hỗ trợ |
|---|---|
| Hệ điều hành | RHEL/CentOS 7/8/9, Ubuntu 18.04+, Windows Server 2016/2019/2022, FreeBSD 12+, VMware ESXi 6.7/7.0/8.0, Citrix XenServer |
| Chuyển đổi | NVIDIA Spectrum SN3000/SN3700 series, Cisco Nexus 3000/9000, Arista 7000 series, Juniper QFX series, bất kỳ bộ chuyển đổi 25/40/50/100GbE dựa trên tiêu chuẩn nào |
| Cáp và quang học (100GbE) | QSFP28 DAC thụ động (lên đến 5m), QSFP28 AOC, 100GBASE-SR4 (MPO, 100m), 100GBASE-LR4 (LC, 10km), 100GBASE-ER4 (LC, 40km) |
| Cáp và quang học (tốc độ thấp hơn) | Cáp thoát QSFP28 đến SFP28 (100G đến 4x25G), QSFP+ (40G), SFP28 (25G), SFP+ (10G) với bộ điều hợp thích hợp |
| Giao thức quản lý | NC-SI, MCTP qua PCIe/SMBus, PLDM để giám sát và cập nhật firmware, quản lý SDN eSwitch |
Danh sách kiểm tra người mua
- Xác nhận máy chủ có khe cắm PCIe x16 có sẵn Gen 3.0 hoặc cao hơn (PCIe 3.0 x16 cung cấp băng thông đầy đủ cho cổng kép 100GbE).
- Xác định loại cáp cần thiết: DAC thụ động (khoảng cách ngắn), quang học hoạt động (khoảng cách trung bình) hoặc máy thu quang (khoảng cách dài) cho hoạt động 100GbE.
- Kiểm tra khả năng sử dụng trình điều khiển hệ điều hành từ trang web chính thức của NVIDIA/Mellanox (các trình điều khiển OFED hoặc hộp thư đến mới nhất).
- Đảm bảo công tắc của bạn hỗ trợ các cổng 100GbE QSFP28 (hầu hết các công tắc cột sống hiện đại làm).
- Đối với việc triển khai RoCE, xác nhận hỗ trợ chuyển đổi cho DCB (PFC, ETS, ECN) và thông báo tắc nghẽn.
- Đối với tải trọng mục tiêu NVMe-oF, hãy xác minh tính tương thích của bộ đống phần mềm lưu trữ của bạn.
- Để tích hợp BMC, hãy xác minh bo mạch chủ của bạn hỗ trợ NC-SI qua SMBus hoặc PCIe.
