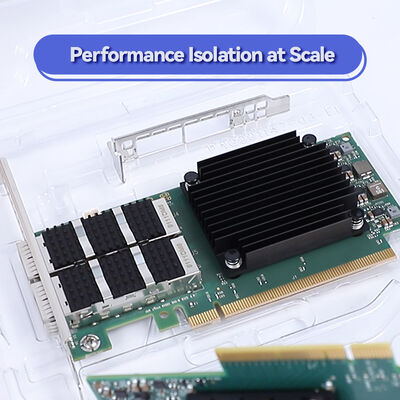

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adapter
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCX755106AS-HEAT (900-9x7AH-0078-DTZ) |
| Tài liệu: | Connectx-7 infiniband.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Mẫu số: | MCX755106AS-HEAT (900-9x7AH-0078-DTZ) | Cổng: | 2 cổng |
|---|---|---|---|
| Công nghệ: | Infiniband | Loại giao diện: | OSFP56 |
| Đặc điểm kỹ thuật: | 16,7cm x 6,9cm | Nguồn gốc: | Ấn Độ / Israel / Trung Quốc |
| tốc độ truyền tải: | 200gbe | Giao diện máy chủ: | Gen3 X16 |
| Làm nổi bật: | Bộ điều hợp InfiniBand NVIDIA ConnectX-7,Thẻ mạng Mellanox 400Gb/s,Bộ chuyển đổi thông minh với hỗ trợ NDR |
||
Mô tả sản phẩm
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adapter
Mô hình hàng đầu PCIe Gen5 x16 InfiniBand & RoCE Dual-Port 400G. Bộ chuyển đổi mạng RDMA độ trễ cực thấp 400Gb / s được thiết kế cho các nhà máy AI, cụm HPC và trung tâm dữ liệu đám mây siêu quy mô.ConnectX-7 MCX755106AS-HEAT tích hợp tính toán trong mạng, phần cứng an ninh giảm tải, và ảo hóa tiên tiến để tăng tốc tính toán khoa học hiện đại và cơ sở hạ tầng được xác định bằng phần mềm.
Tổng quan sản phẩm
Gia đình NVIDIA ConnectX-7 cung cấp hiệu suất đột phá với băng thông lên đến 400Gb / s mỗi cổng, hỗ trợ cả InfiniBand (NDR / HDR / EDR) và Ethernet (lên đến 400GbE).MCX755106AS-HEATcó giao diện máy chủ PCIe Gen5 (lên đến 32 làn đường), mật độ cổng kép 400Gb / s, khả năng đa máy chủ và các động cơ tiên tiến cho GPUDirect RDMA, gia tốc NVMe-oF và mật mã trực tuyến.Được xây dựng cho việc đào tạo AI đòi hỏi, mô phỏng và phân tích thời gian thực, bộ điều hợp này làm giảm chi phí CPU trong khi tối đa hóa thông lượng dữ liệu và bảo mật.
Với bộ nhớ trên tàu cho việc hạ tải, tăng tốc SHARP, và hạ tải ASAP2 SDN,ConnectX-7 biến các máy chủ tiêu chuẩn thành các nút mạng hiệu suất cao với độ nhiễu gần bằng không và thời gian chính xác nanosecond (IEEE 1588v2 Class C).
Các đặc điểm chính
- NDR InfiniBand & 400GbE sẵn sàng- Tối đa 400Gb / s mỗi cổng, cấu hình cổng kép cung cấp băng thông tổng cộng 800Gb / s; hỗ trợ NDR, HDR, EDR InfiniBand và 400/200/100/50/25/10GbE.
- PCIe Gen5 x16 (tối đa x32 làn đường)- Giao diện máy chủ hiệu suất cao với các gợi ý xử lý TLP, ATS, PASID và SR-IOV.
- Máy tính trong mạng- Sạc phần cứng của các hoạt động tập thể (SHARP), giao thức gặp gỡ, sạc bộ đệm.
- GPUDirect RDMA & GPUDirect Storage- Đường dẫn dữ liệu trực tiếp từ GPU đến NIC, tăng tốc độ học sâu và phân tích dữ liệu.
- Công cụ bảo mật phần cứng- Mã hóa / giải mã IPsec / TLS / MACsec trực tuyến (AES-GCM 128/256-bit) + khởi động an toàn với phần cứng root-of-trust.
- Tăng tốc độ lưu trữ tiên tiến- NVMe-oF (trên Fabrics / TCP), NVMe / TCP offload, chuyển giao chữ ký T10-DIF, iSER, NFS qua RDMA, SMB Direct.
- ASAP2 SDN & VirtIO tăng tốc- OVS offload, VXLAN/GENEVE/NVGRE encapsulation, theo dõi kết nối, và trình phân tích có thể lập trình.
- Thời gian chính xác- PTP (IEEE 1588v2) với độ chính xác 12ns, SyncE, lập kế hoạch theo thời gian, tốc độ gói.
Công nghệ: bên trong ConnectX-7
Được xây dựng trên quy trình 7nm, ConnectX-7 tích hợp nhiều động cơ gia tốc phần cứng giúp giảm tải CPU và cung cấp hiệu suất xác định.
- RDMA qua Ethernet hội tụ (RoCE)- Zero-Touch RoCE cho các vải Ethernet chậm.
- Giao thông kết nối động (DCT) & XRC- Truyền thông MPI và HPC hiệu quả.
- On-Demand Paging (ODP) & Đăng ký bộ nhớ người dùng (UMR)- Dễ dàng quản lý bộ nhớ cho các ứng dụng quy mô lớn.
- Giao thức tổng hợp và giảm phân cấp có thể mở rộng (SHARP)- Giảm dữ liệu trong mạng cho các tập thể MPI.
- Công nghệ đa máy chủ- Cho phép tối đa 4 máy chủ độc lập để chia sẻ một bộ chuyển đổi duy nhất, tối ưu hóa việc sử dụng máy chủ.
- PLDM & SPDM có thể quản lý- Cập nhật phần mềm, giám sát và xác nhận thiết bị cho an ninh doanh nghiệp.
Các hoạt động đặc trưng
- AI & Machine Learning Cluster- Đào tạo quy mô lớn với NCCL, UCX và GPUDirect RDMA.
- HPC Simulation & Nghiên cứu- Mô hình thời tiết, gen, động lực học phân tử đòi hỏi MPI chậm.
- Mây siêu quy mô & SDDC- Mạng phủ, tăng tốc NFV, nhiều thuê nhà an toàn (SR-IOV).
- Hệ thống lưu trữ doanh nghiệp- NVMe-oF nhắm mục tiêu offload và hệ thống tập tin phân tán (Lustre, GPUDirect Storage).
- 5G Edge & Telecom- Cơ sở hạ tầng nhạy cảm với thời gian với lớp C PTP và bảo mật MACsec.
Khả năng tương thích
Hệ điều hành và ảo hóa:Các trình điều khiển trong hộp cho Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV), và Kubernetes (công cụ bổ sung CNI).và UCC.
Khả năng tương thích phần cứng:Các khe cắm PCIe Gen5 tiêu chuẩn (x16 cơ khí, x16 / x32 điện). được chứng nhận với các nền tảng máy chủ lớn từ các hệ thống HPE, Supermicro và NVIDIA DGX.
Khả năng tương tác:Hoàn toàn phù hợp với InfiniBand Trade Association Specification 1.5, IEEE 802.3 cho Ethernet, và các thông số kỹ thuật PCI-SIG Gen5.
Thông số kỹ thuật - ConnectX-7 MCX755106AS-HEAT
| Parameter | Chi tiết |
|---|---|
| Mô hình sản phẩm | MCX755106AS-HEAT |
| Hình thức yếu tố | PCIe HHHL (Half Height Half Length), FHHL bracket tùy chọn |
| Giao diện máy chủ | PCIe Gen5.0 x16 (lên đến 32 làn, hỗ trợ phân tách & Multi-Host) |
| Giao thức mạng | InfiniBand (NDR/HDR/EDR) & Ethernet (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| Cấu hình cổng | QSFP-DD hai cổng (2x 400Gb/s NDR, 800Gb/s tổng hợp) |
| Tốc độ InfiniBand | NDR 400Gb/s mỗi cổng, HDR 200Gb/s, EDR 100Gb/s, FDR (hợp tác) |
| Tốc độ Ethernet | 400/200/100/50/25/10GbE NRZ/PAM4 |
| Bộ nhớ trên máy bay | Bộ nhớ tích hợp trong mạng cho tải xuống rendezvous & bộ đệm nổ |
| Bảo mật Thả tải | Inline IPsec, TLS, MACsec (AES-GCM 128/256-bit), Secure Boot, mã hóa Flash |
| Lưu trữ Tải ra | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER, NFS qua RDMA, SMB Direct |
| Thời gian & Đồng bộ hóa | IEEE 1588v2 PTP (12ns độ chính xác), SyncE, PPS có thể lập trình, lập trình kích hoạt theo thời gian |
| Virtualization | SR-IOV, tăng tốc VirtIO, VXLAN/NVGRE/GENEVE offload, theo dõi kết nối (bức tường lửa L4) |
| Khả năng quản lý | NC-SI, MCTP qua SMBus/PCIe, PLDM (Monitor/Firmware/FRU/Redfish), SPDM, SPI flash, JTAG |
| Remote Boot | InfiniBand boot, iSCSI, UEFI, PXE |
| Tiêu thụ năng lượng | Không được chỉ định công khai - bộ điều hợp hiệu suất cao hai cổng đòi hỏi lưu lượng không khí đầy đủ; vui lòng xác nhận trước khi đặt hàng |
| Nhiệt độ hoạt động | 0°C đến 55°C (với hệ thống làm mát khung xe thích hợp) |
Lưu ý: Một số thông số có thể thay đổi dựa trên phần mềm và cấu hình hệ thống. Xem tài liệu của NVIDIA hoặc liên hệ Starsurge để xác minh cụ thể.
Ưu điểm - Được xây dựng cho các trung tâm dữ liệu hiện đại
Tổng chi phí sở hữu thấp nhấtGiảm tải CPU khỏi các nhiệm vụ mạng, lưu trữ và bảo mật -- giảm chi phí điện và làm mát mỗi Gb/s.
Băng thông sẵn sàng cho tương laiPCIe Gen5 và NDR 400G mỗi cổng loại bỏ các nút thắt cho máy chủ GPU thế hệ tiếp theo và các cụm AI.
An ninh doanh nghiệpMã hóa nội bộ phần cứng (IPsec / TLS / MACsec) và chuỗi tin cậy an toàn đáp ứng sự tuân thủ (FIPS, DoD).
Kết hợp liền mạchHoàn toàn tương thích với các bản phân phối chính, siêu thị và nền tảng dàn nhạc container.
Câu hỏi thường gặp (FAQ)
Q: MCX755106AS-HEAT có tương thích với cả InfiniBand và Ethernet không?
Có. ConnectX-7 hỗ trợ hoạt động hai giao thức; bạn có thể sử dụng nó trong chế độ InfiniBand (NDR fabric) hoặc chế độ Ethernet (RoCE).
Q: Liệu mô hình hai cổng này hỗ trợ GPUDirect Storage trên cả hai cổng cùng một lúc?
GPUDirect Storage và GPUDirect RDMA được hỗ trợ đầy đủ trên cả hai cổng, cho phép chuyển dữ liệu trực tiếp giữa bộ nhớ lưu trữ và GPU mà không cần bộ đệm bật CPU.
Q: Các tùy chọn phân nhánh PCIe nào có sẵn cho MCX755106AS-HEAT?
Nó hỗ trợ phân nhánh tiêu chuẩn (x16, x8/x8) và NVIDIA Multi-Host cho phép tối đa 4 máy chủ độc lập với nền tảng chuyển đổi PCIe thích hợp.
Q: Tôi có thể sử dụng bộ chuyển đổi này để tải NVMe / TCP không?
Vâng, tải phần cứng cho NVMe qua TCP làm giảm việc sử dụng CPU và cải thiện độ trễ cho lưu trữ được xác định bởi phần mềm.
Q: Tôi có thể tìm thấy phần mềm và trình điều khiển mới nhất ở đâu?
Các trình điều khiển được bao gồm trong các lõi Linux chính (MLNX_OFED). Các công cụ Mellanox chính thức của NVIDIA (mlxconfig, flint) hỗ trợ cập nhật firmware. Starsurge cũng cung cấp các gói firmware được sắp xếp.
Các biện pháp phòng ngừa và ghi chú đặt hàng
- Đảm bảo bo mạch chủ máy chủ cung cấp khe cắm PCIe Gen5 với hệ thống làm mát đầy đủ (được khuyến cáo lưu lượng không khí hoạt động cho hoạt động 400G).
- Đối với các cấu hình đa máy chủ, xác minh các yêu cầu hỗ trợ nền tảng và cáp (có thể cần cáp chia).
- Các mô-đun quang học / cáp DAC được bán riêng biệt; sử dụng các máy thu nhận đủ điều kiện NVIDIA để tuân thủ.
- Tiêu thụ điện tối đa không được công bố bởi NVIDIA; thiết kế nhiệt điển hình giả định phạm vi 30W-40W dưới tải trọng nặng cho mô hình hai cổng, vui lòng xác nhận với hướng dẫn nhiệt khung của bạn.
- Đối với các tính năng mật mã (tải IPsec / TLS), có thể yêu cầu cấp phép bổ sung; vui lòng xác nhận với bán hàng.
Ma trận tương thích (đơn giản hóa)
| Thành phần / Hệ sinh thái | Được hỗ trợ | Chú ý |
|---|---|---|
| NVIDIA DGX H100 / GH200 | Vâng. | Chứng nhận với cấu hình cổng kép |
| VMware vSphere / ESXi | Có (SR-IOV) | Hỗ trợ tài xế bao gồm |
| Linux kernel 5.x+ | Có (In-box) | Đề xuất MLNX_OFED |
| Windows Server 2022 | Vâng. | Native RDMA / RoCE |
| Kubernetes / CNI | Vâng. | Multus, SR-IOV |
| OpenMPI / MVAPICH | Vâng. | Tối ưu hóa cho động từ InfiniBand |
Danh sách kiểm tra người mua - ConnectX-7 Adoption
- Kiểm tra nền tảng máy chủ: khe cắm PCIe Gen5 (hoặc Gen4 với khả năng tương thích ngược nhưng băng thông hạn chế).
- Xác nhận loại cáp: 400G NDR (OSFP / QSFP-DD) hoặc phân tách cho 2x200G mỗi cổng.
- Kiểm tra làm mát: Bộ chuyển đổi công suất cao hai cổng yêu cầu ít nhất 350 LFM.
- Đối với các tính năng bảo mật: Xác nhận nếu cần khởi động an toàn và giảm tải mật mã (mô hình HEAT bao gồm phần cứng root-of-trust và các động cơ trực tuyến đầy đủ).
- Bộ phần mềm: MLNX_OFED hoặc phiên bản trình điều khiển hộp thư đến tương thích với lõi / hệ điều hành của bạn.
