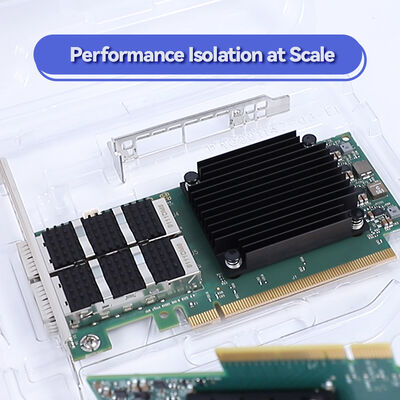

Card mạng NVIDIA ConnectX-4 Lx EN MCX4121A-XCAT – Cổng kép 10GbE SFP28 với RoCE Virtualization Offloads
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCX4121A-XCAT |
| Tài liệu: | connectx-4-lx-en-card.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| tình trạng sản phẩm: | Cổ phần | Ứng dụng: | Máy chủ |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Kiểu: | Có dây |
| Tốc độ tối đa: | 25gb/s | Tên: | MCX4121A-XCAT Mạng lưới Mellanox 25Gbps SFP28 QSFP28 cho máy chủ |
Mô tả sản phẩm
Thẻ adapter Ethernet SFP28 10GbE hai cổng- cung cấp độ trễ thấp, RDMA qua Converged Ethernet (RoCE) và tải off ảo hóa dựa trên phần cứng.0, cơ sở dữ liệu và nền tảng lưu trữ đòi hỏi kết nối 10GbE hiệu quả về chi phí với tăng tốc tiên tiến.
NVIDIA ConnectX-4 Lx ENMCX4121A-XCATlà một thẻ adapter Ethernet 10GbE cổng kép được thiết kế cho các trung tâm dữ liệu đòi hỏi thông lượng cao, độ trễ dưới microsecond và sử dụng máy chủ hiệu quả.Được xây dựng trên kiến trúc ConnectX-4 Lx đã được chứng minh, bộ chuyển đổi này hỗ trợ tốc độ 10GbE và 1GbE, làm cho nó trở thành một giải pháp linh hoạt cho môi trường doanh nghiệp và đám mây.và cung cấp ảo hóa I / O dựa trên phần cứng (SR-IOV). MCX4121A-XCAT bao gồm RoCE (RDMA trên Converged Ethernet) để truy cập bộ nhớ độ trễ thấp, PeerDirect để tăng tốc giao tiếp GPU,và giao diện quản lý toàn diện bao gồm NC-SI để tích hợp BMC.
Hai cổng SFP28 hỗ trợ tốc độ 10GbE và 1GbE. Tương tác với các công tắc Ethernet tiêu chuẩn.
Các dịch vụ RDMA hiệu suất cao, độ trễ thấp trên mạng Layer 2 và Layer 3.
SR-IOV hỗ trợ tối đa 256 chức năng ảo (VF) và 8 chức năng vật lý trên mỗi cổng để cô lập VM.
Khung bọc phần cứng / khung bọc phần cứng cho VXLAN, NVGRE và GENEVE - bảo tồn hiệu suất gốc.
TCP / UDP không tải trạng thái, LSO / LRO, tải tổng kiểm tra, RSS / TSS và hợp nhất gián đoạn thông minh.
NC-SI qua MCTP (SMBus / PCIe) để tích hợp BMC, khởi động từ xa qua iSCSI, PXE và UEFI.
ConnectX-4 Lx EN ASIC cung cấp 75 triệu gói tin mỗi giây với tốc độ nhắn tin và độ trễ dưới microsecond.
- PeerDirect (GPUDirect)- Loại bỏ các bản sao dữ liệu PCIe không cần thiết giữa GPU và CPU, tăng tốc khối lượng công việc HPC và AI.
- Dữ liệu liên kết đáng tin cậy mở rộng (XRC) và vận chuyển kết nối động (DCT)¢ RDMA quy mô đến hàng chục ngàn nút.
- Đặt trang theo yêu cầu (ODP)¢ Truy cập bộ nhớ RDMA không đăng ký, đơn giản hóa việc phát triển ứng dụng.
- Kiểm soát tắc nghẽn tiên tiếnIEEE 802.1Qau (QCN), ETS, PFC cho vải RoCE không mất mát.
Các máy chủ ảo hóa mật độ cao với kết nối 10GbE, yêu cầu chi phí trên thấp và tốc độ gói cao.
iSCSI, NVMe-oF và SMB Direct trên RoCE để truy cập khối / tệp hiệu suất cao.
RDMA độ trễ thấp tăng tốc cơ sở dữ liệu phân tán (ví dụ: Cassandra, MongoDB) và khung dữ liệu lớn.
PeerDirect cho phép giao tiếp trực tiếp GPU-to-GPU mà không cần sự tham gia của CPU, lý tưởng cho đào tạo AI.
MCX4121A-XCAT tương thích với một loạt các hệ điều hành: RHEL / CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi và Citrix XenServer.cáp DAC thụ động lên đến 5mBộ chuyển đổi tích hợp liền mạch với các công tắc phổ NVIDIA và bất kỳ cơ sở hạ tầng 10GbE / 25GbE dựa trên tiêu chuẩn nào.Hỗ trợ phần mềm bao gồm OFED (OpenFabrics Enterprise Distribution) và WinOF-2 cho Windows.
| Nhóm | Thông số kỹ thuật |
|---|---|
| Mô hình | MCX4121A-XCAT |
| Hình thức yếu tố | Thẻ bổ sung PCIe có hồ sơ thấp (14,2cm x 6,9cm không có hỗ trợ). Tàu có hỗ trợ cao được gắn, hỗ trợ ngắn bao gồm. |
| Các cảng | 2x SFP28 (10GbE / 1GbE) |
| Tốc độ hỗ trợ | 10GBE, 1GBE |
| Giao diện máy chủ | PCIe 3.0 x8 (tương thích với x16, x4, x2, x1; tự động đàm phán) |
| Tỷ lệ tin nhắn | 75 triệu gói hàng mỗi giây (Mpps) |
| Độ trễ | Sub-microsecond (thường) |
| Virtualization | SR-IOV: tối đa 256 chức năng ảo, 8 chức năng vật lý trên mỗi cổng |
| Hỗ trợ RoCE | Vâng ¢ RDMA qua Ethernet hội tụ (RoCE) |
| Tải tải chồng lên | VXLAN, NVGRE, GENEVE Hardware encapsulation/de-encapsulation |
| CPU Offloads | TCP/UDP checksum offload, LSO/LRO, RSS, TSS, VLAN insertion/stripping |
| Giao diện quản lý | NC-SI qua MCTP (SMBus / PCIe), giao diện BMC, quản lý SDN eSwitch, SPI flash, JTAG |
| Remote Boot | PXE, UEFI, iSCSI khởi động từ xa |
| Tiêu thụ năng lượng | Không được công khai |
| Nhiệt độ hoạt động | 0 °C đến 55 °C (thường) |
| Tiêu chuẩn | IEEE 802.3ae (10GbE), 802.3az EEE, 802.1Qbb PFC, 802.1Qaz ETS, 1588v2, PCIe Gen 3.0 |
| RoHS | Phù hợp |
| OPN (số phần đặt hàng) | Các cảng | Tốc độ tối đa | Giao diện | Đặc điểm chính |
|---|---|---|---|---|
| MCX4121A-XCAT | 2 | 10GbE | SFP28 | Hai cổng, quản lý máy chủ, UEFI được kích hoạt |
| MCX4111A-XCAT | 1 | 10GbE | SFP28 | Một cổng, hồ sơ thấp |
| MCX4121A-ACAT | 2 | 25GbE | SFP28 | Cổng kép 25GbE |
| MCX4131A-BCAT | 1 | 40GbE | QSFP28 | Cổng đơn 40GbE |
| MCX4131A-GCAT | 1 | 50GbE | QSFP28 | Cổng đơn 50GbE |
Cung cấp thông lượng tốc độ đường dây và độ trễ thấp cho các máy chủ ảo hóa và kim loại trần.
Hoạt động với các bản phân phối Linux tiêu chuẩn, Windows và VMware không cần khóa nhà cung cấp.
VXLAN / NVGRE offloads bảo vệ các tài nguyên CPU khi các mạng chồng lên trở nên phổ biến.
Hong Kong Starsurge cung cấp giá cả cạnh tranh, hỗ trợ bảo hành và giao hàng nhanh trên toàn thế giới.
Hong Kong Starsurge cung cấp hỗ trợ từ đầu đến cuối cho các bộ điều hợp NVIDIA / Mellanox, bao gồm xác minh tính tương thích, cập nhật firmware và khắc phục sự cố kỹ thuật.Bảo hành tiêu chuẩn phù hợp với bảo hành phần cứng giới hạn của NVIDIA (1 năm trả lại và sửa chữa). Các tùy chọn hỗ trợ mở rộng có sẵn theo yêu cầu. Nhóm của chúng tôi có thể hỗ trợ cài đặt trình điều khiển, điều chỉnh hiệu suất và tích hợp vào môi trường máy chủ hiện có.
| Nhóm | Các tùy chọn được hỗ trợ |
|---|---|
| Hệ điều hành | RHEL/CentOS, Ubuntu, Windows Server 2016/2019/2022, FreeBSD, VMware ESXi 6.5+, Citrix XenServer |
| Chuyển đổi | NVIDIA Spectrum series, Cisco Nexus, Arista, Juniper, bất kỳ công tắc 10GbE/25GbE dựa trên tiêu chuẩn nào |
| Cáp và quang học | SFP + DAC thụ động (lên đến 5m), cáp quang hoạt động SFP +, 10GBASE-SR (850nm), 10GBASE-LR (1310nm) |
| Giao thức quản lý | NC-SI, MCTP qua PCIe/SMBus, PLDM để giám sát và cập nhật firmware |
- Xác nhận máy chủ có khe cắm PCIe x8 (hoặc lớn hơn) có sẵn Gen 3.0 hoặc cao hơn.
- Xác định loại cáp cần thiết: DAC thụ động, quang hoạt động hoặc máy thu quang cho khoảng cách của bạn.
- Kiểm tra khả năng sử dụng trình điều khiển hệ điều hành từ trang web chính thức của NVIDIA/Mellanox.
- Kiểm tra xem công tắc của bạn có hỗ trợ các mô-đun SFP + 10GbE không (hầu hết các công tắc hiện đại làm).
- Để tích hợp BMC, hãy đảm bảo bo mạch chủ của bạn hỗ trợ NC-SI qua SMBus hoặc PCIe.
