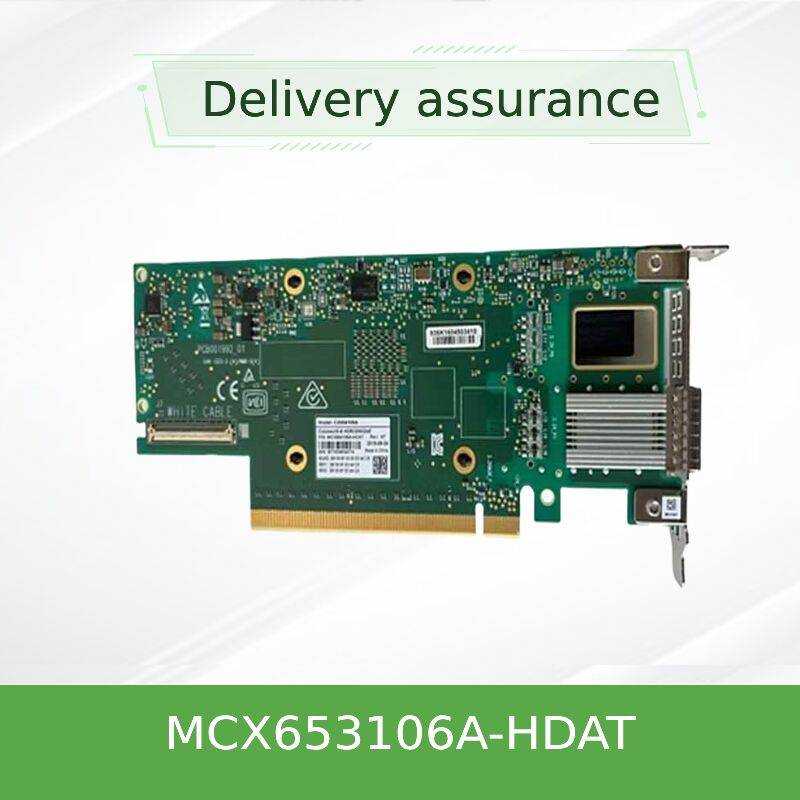

NVIDIA ConnectX-6 MCX653106A-HDAT

Bộ chuyển đổi thông minh InfiniBand HDR hai cổng 200Gb / s

Mở khóa hiệu suất HPC và AI cực kỳ với NVIDIA In-Network Computing. Bộ chuyển đổi PCIe 4.0 x16 này cung cấp 215 triệu tin nhắn / giây và tăng tốc dựa trên phần cứng cho các trung tâm dữ liệu đòi hỏi khắt khe nhất.

Tổng quan sản phẩm

NVIDIA ConnectX-6 MCX653106A-HDAT là bộ chuyển đổi thông minh InfiniBand và Ethernet hai cổng 200Gb / s, được thiết kế như một nền tảng của nền tảng NVIDIA Quantum InfiniBand.Nó tích hợp các tính năng tiên tiến như Remote Direct Memory Access (RDMA), NVMe trên Fabrics (NVMe-oF) offloads, và mã hóa cấp khối để giảm đáng kể CPU overhead.bộ chuyển đổi này nâng cao khả năng mở rộng và hiệu quả cho máy tính hiệu suất cao, khối lượng công việc học máy và cơ sở hạ tầng đám mây siêu quy mô.

Các đặc điểm chính

• Ultra-High Throughput:Kết nối 200Gb/s cho mỗi cổng với băng thông tổng cộng tối đa 200Gb/s.
• Máy tính trong mạng:Cải tải phần cứng cho các hoạt động tập thể, kết hợp thẻ MPI, và giao thức gặp gỡ.
• Mã hóa cấp khối:Mã hóa phần cứng 256/512 bit XTS-AES cho bảo mật dữ liệu phù hợp với FIPS.
• Hỗ trợ PCIe 4.0:Tốc độ liên kết 16 GT / s với khả năng tương thích ngược hoàn toàn với PCIe 3.0/2.0/1.1.
• Tỷ lệ tin nhắn:Tối đa 215 triệu tin nhắn mỗi giây cho hiệu suất gói nhỏ cực kỳ.
• Lưu trữ:NVMe-oF mục tiêu và khởi động tải, T10-DIF, và hỗ trợ cho SRP, iSER, NFS RDMA.
• Tự ảo hóa:SR-IOV với tối đa 1K chức năng ảo và ASAP2 cho OVS offload.

NVIDIA Công nghệ điện toán trong mạng

ConnectX-6 tích hợp các động cơ điện toán mạng độc đáo của NVIDIA, chuyển tải các hoạt động truyền thông tập thể (như MPI all-reduce) từ CPU sang kết cấu mạng.Điều này làm giảm đáng kể độ trễ và giải phóng các chu kỳ CPU để xử lý ứng dụngKết hợp với RDMA và lập bản đồ bộ nhớ tiên tiến (UMR), bộ chuyển đổi cho phép GPU Direct RDMA và giao tiếp GPU ngang hàng trên mạng,tăng tốc các tập hợp đào tạo AI và mô phỏng phức tạp.

Các hoạt động đặc trưng

• Máy tính hiệu suất cao (HPC):Các cụm quy mô lớn chạy mô phỏng thời tiết, tính toán động lực chất lỏng và động lực phân tử.
• AI & Machine Learning:Đào tạo phân tán các mạng thần kinh sâu đòi hỏi thông lượng cao và độ trễ thấp.
• Trung tâm dữ liệu doanh nghiệp:Mục tiêu lưu trữ NVMe-oF, tăng tốc cơ sở dữ liệu và cơ sở hạ tầng ảo hóa.
• Mây siêu quy mô:Môi trường đa người thuê đòi hỏi sự cô lập dựa trên phần cứng và QoS.
• Các nền tảng làm mát bằng chất lỏng:Tương thích với thiết kế đĩa lạnh Intel Server System D50TNP cho các triển khai mật độ cao.

Khả năng tương thích

Hệ thống & CPU:x86, Power, Arm, GPU (với GPUDirect) và các nền tảng dựa trên FPGA.
Chuyển đổi:Hoàn toàn tương thích với NVIDIA Quantum InfiniBand chuyển đổi lên đến 200Gb / s và chuyển đổi Ethernet tiêu chuẩn.
Cáp:Các cáp đồng thụ động, quang hoạt động và DAC với đầu nối QSFP56.

Thông số kỹ thuật

Lưu ý: Các thông số kỹ thuật dựa trên tài liệu có sẵn.

Hướng dẫn lựa chọn: MCX653106A-HDAT

Mô hình này là biến thể QSFP56 hai cổng trong yếu tố hình thức PCIe stand-up. Nó hỗ trợ cả InfiniBand và Ethernet ở tốc độ lên đến 200Gb / s. Đối với nhu cầu cổng duy nhất, hãy xem xét MCX653105A-HDAT.Đối với OCP 3.0 yếu tố hình thức, tham khảo loạt MCX653436A-HDAT.

Ưu điểm của ConnectX-6 MCX653106A-HDAT

• Chứng minh tương lai I / O:Sẵn sàng PCIe 4.0 đảm bảo băng thông cho các CPU và GPU thế hệ tiếp theo.
• Bảo mật theo mặc định:Mã hóa phù hợp với FIPS trên tàu loại bỏ nhu cầu về ổ đĩa tự mã hóa.
• Củng cố cơ sở hạ tầng:Một bộ chuyển đổi hỗ trợ cả InfiniBand và Ethernet, đơn giản hóa hàng tồn kho.
• Lưu trữ có thể mở rộng:Việc giảm tải đầy đủ NVMe-oF làm giảm tải CPU trong kiến trúc lưu trữ phân chia.

Dịch vụ & Hỗ trợ

Được hỗ trợ bởi đội ngũ kỹ thuật có kinh nghiệm của Tập đoàn Starsurge Hồng Kông, chúng tôi cung cấp:

• Hỗ trợ cấu hình trước bán hàng cho môi trường HPC hoặc doanh nghiệp cụ thể của bạn.
• Giao hàng toàn cầu với việc theo dõi và đóng gói an toàn.
• Hướng dẫn cập nhật firmware và hỗ trợ tải xuống trình điều khiển.
• Dịch vụ bảo hành và RMA (các điều khoản có thể khác nhau tùy theo khu vực).

Câu hỏi thường gặp

Q: Thẻ này có tương thích với các công tắc Ethernet tiêu chuẩn không?
Đáp: Có, MCX653106A-HDAT hỗ trợ cả InfiniBand và Ethernet. Nó có thể hoạt động ở 200/100/50/40/25/10/1GbE.

Q: Nó có hỗ trợ NVIDIA GPUDirect không?
A: Chắc chắn. Nó hỗ trợ GPUDirect RDMA và PeerDirect cho giao tiếp trực tiếp GPU-to-GPU qua mạng.

Q: Sự khác biệt giữa MCX653106A-HDAT và MCX653106A-ECAT là gì?
A: Chuyển tiếp -HDAT chỉ ra biến thể tốc độ cao hỗ trợ 200Gb / s, trong khi -ECAT thường chỉ ra phiên bản tốc độ thấp hơn (100Gb / s).

Q: Tôi có thể sử dụng thẻ này trong khe cắm PCIe Gen 3 không?
Đáp: Có, nó tương thích ngược với PCIe Gen 3.0, nhưng băng thông sẽ bị giới hạn ở ~ 100Gb / s mỗi cổng do bus chậm hơn.

Các biện pháp phòng ngừa cài đặt

• Đảm bảo lưu lượng không khí đầy đủ; bộ chuyển đổi có thể yêu cầu làm mát tích cực trong môi trường dày đặc.
• Sử dụng chỉ các mô-đun và cáp QSFP56 được xác nhận hoạt động 200Gb/s để tránh sự bất ổn liên kết.
• Kiểm tra hỗ trợ phân nhánh khe cắm PCIe của bo mạch chủ nếu sử dụng biến thể Socket Direct.
• Xác nhận ngân sách năng lượng: thẻ lấy năng lượng từ khe cắm PCIe; các mô-đun quang năng lượng cao có thể cần xem xét năng lượng bổ sung.

Những sự kiện quan trọng trong một cái nhìn

Ma trận tương thích

Danh sách kiểm tra người mua

• Chứng minh máy chủ có một khe cắm PCIe 4.0 x16 miễn phí (vật lý và điện).
• Kiểm tra tốc độ InfiniBand: thẻ này có khả năng HDR (200Gb / s).
• Chọn các mô-đun QSFP56 phù hợp (SR, LR hoặc DAC) cho khoảng cách của bạn.
• Đảm bảo năng lượng và làm mát là đủ cho hoạt động tốc độ cao.
• Kiểm tra hỗ trợ hệ điều hành / trình điều khiển: RHEL, Ubuntu, Windows Server, vv
