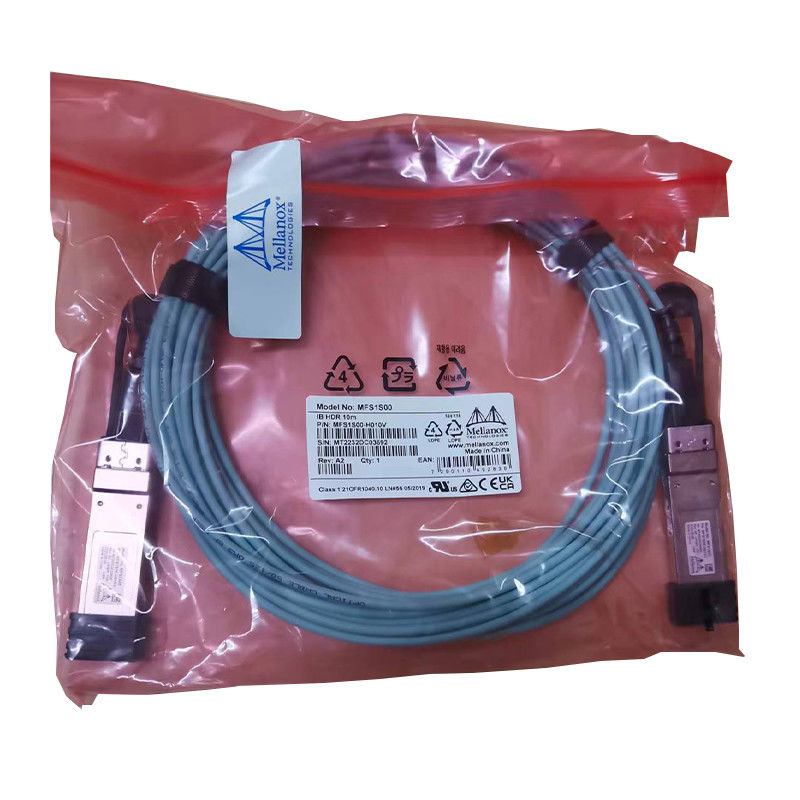

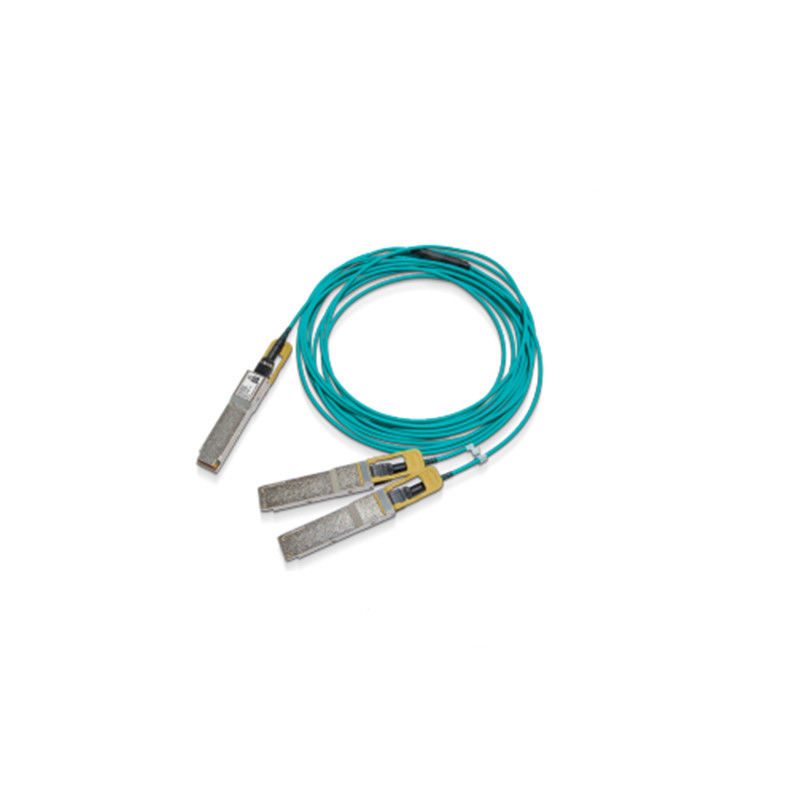

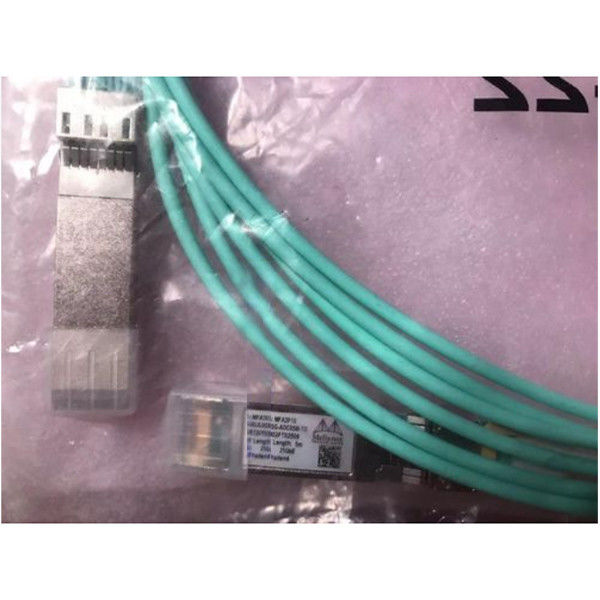

Cáp chia quang chủ động NVIDIA MFS1S50-H010V 200G sang 2x100G QSFP56 (AOC)

 Tổng quan sản phẩm MFS1S50-H010V

NVIDIA® MFS1S50-H010V là Cáp quang chủ động (AOC) hiệu suất cao, độ trễ thấp, được thiết kế để kết nối các hệ thống InfiniBand HDR 200Gb/s và 200GbE với hai đầu cuối 100Gb/s. Sản phẩm này Cáp quang cho phép kết nối linh hoạt giữa một bộ chuyển mạch tốc độ cao và hai máy chủ, mang lại băng thông và mật độ vượt trội cho các trung tâm dữ liệu hiện đại. Được thiết kế để đảm bảo độ tin cậy và hiệu quả năng lượng, giải pháp thay thế cáp quang thụ động này cung cấp tính toàn vẹn tín hiệu chủ động qua sợi quang đa mode, đảm bảo hiệu suất mạnh mẽ trong các môi trường đòi hỏi khắt khe.

 Đặc điểm chính của MFS1S50-H010V

• Chia tách dữ liệu hai chiều 200Gb/s sang 2x100Gb/s
• Tiêu thụ điện năng thấp: 4.5W (đầu 200G), 3.0W (đầu 100G)
• Hỗ trợ các giao thức InfiniBand HDR và 200GbE
• Điều chế PAM4 4x50Gb/s trên mỗi cổng
• Kiểu dáng QSFP56 có thể cắm nóng
• Giám sát chẩn đoán kỹ thuật số (DDM) trên mỗi làn
• Tầm với lên đến 10 mét với sợi OM4/OM5 màu xanh ngọc

Công nghệ & Tiêu chuẩn

MFS1S50-H010V tuân thủ các tiêu chuẩn công nghiệp bao gồm SFF-8665 (QSFP56), SFF-8636 (quản lý I²C) và SFF-8679 (pinout). Nó sử dụng các công cụ quang học dựa trên VCSEL và DSP tiên tiến để điều chế PAM4, đảm bảo tính toàn vẹn tín hiệu qua sợi quang đa mode. Cáp hỗ trợ biên độ đầu ra Rx có thể lập trình và nhấn mạnh trước để tối ưu hóa liên kết.

Nguyên tắc hoạt động

AOC chuyển đổi tín hiệu điện từ cổng QSFP56 của máy chủ thành tín hiệu quang được truyền qua bốn cặp sợi quang đa mode. Ở đầu 200G, cáp chia tín hiệu thành hai luồng 100G độc lập, mỗi luồng được mang trên một đầu nối QSFP56 riêng biệt. EEPROM tích hợp cung cấp khả năng giám sát nhiệt độ, điện áp, công suất quang và dòng phân cực theo thời gian thực thông qua giao diện I²C.

 Ứng dụng của MFS1S50-H010V

• Cụm điện toán hiệu năng cao (HPC)
• Mạng spine-leaf trung tâm dữ liệu đám mây
• Cơ sở hạ tầng đào tạo AI và học máy
• Mạng khu vực lưu trữ doanh nghiệp (SAN)
• Hệ thống giao dịch tài chính yêu cầu độ trễ thấp

Bảng thông số kỹ thuật

Ưu điểm

• Độ trễ thấp hơn so với cáp DAC thụ động
• Tính toàn vẹn tín hiệu vượt trội trên khoảng cách xa hơn so với cáp đồng
• Chia cổng linh hoạt làm tăng các tùy chọn thiết kế mạng
• Chẩn đoán tích hợp làm giảm chi phí bảo trì
• Thiết kế tuân thủ RoHS và tiết kiệm năng lượng

Dịch vụ & Hỗ trợ

Chúng tôi cung cấp tư vấn và hỗ trợ kỹ thuật 24/7. Tất cả các sản phẩm đều được bảo hành tiêu chuẩn. Giảm giá cho đơn hàng số lượng lớn. Chúng tôi đảm bảo giao hàng chính xác và cung cấp hướng dẫn tích hợp cho các triển khai quy mô lớn.

Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa AOC này và DAC thụ động là gì?
Đáp: Cáp quang chủ động này sử dụng bộ thu phát quang để tăng cường tính toàn vẹn tín hiệu, cho phép tầm với xa hơn (lên đến 30m) và hiệu suất tốt hơn so với cáp đồng gắn trực tiếp thụ động.

Hỏi: Cáp này có tương thích với bộ chuyển mạch 100GbE không?
Đáp: Các đầu 100Gb/s tương thích với các cổng QSFP56 100GbE tiêu chuẩn. Đầu 200G yêu cầu cổng 200GbE hoặc InfiniBand HDR.

Hỏi: Nó có hỗ trợ chẩn đoán kỹ thuật số không?
Đáp: Có, cáp cung cấp khả năng giám sát trên mỗi làn về công suất Rx, công suất Tx, dòng phân cực, nhiệt độ và điện áp thông qua giao diện I²C.

Các biện pháp phòng ngừa

• Luôn sử dụng bảo vệ ESD khi xử lý.
• Không vượt quá bán kính uốn cong tối thiểu 30mm.
• Đảm bảo đầu nối sạch trước khi lắp.
• Vận hành trong phạm vi nhiệt độ (0°C đến 70°C) và độ ẩm (5% đến 85%) được chỉ định.
• Xác minh khả năng tương thích của hệ thống máy chủ trước khi triển khai.
