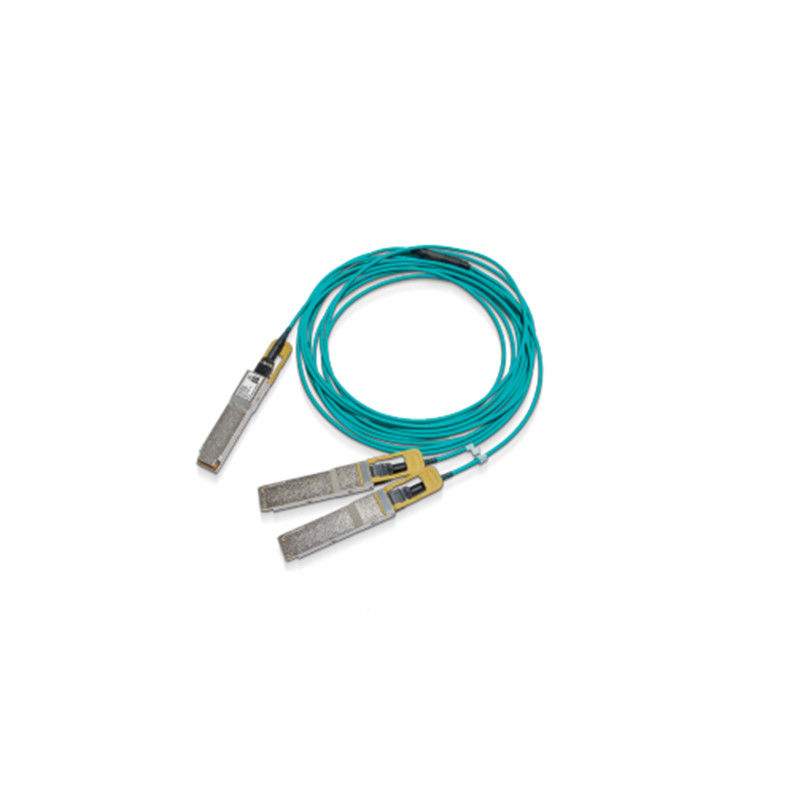

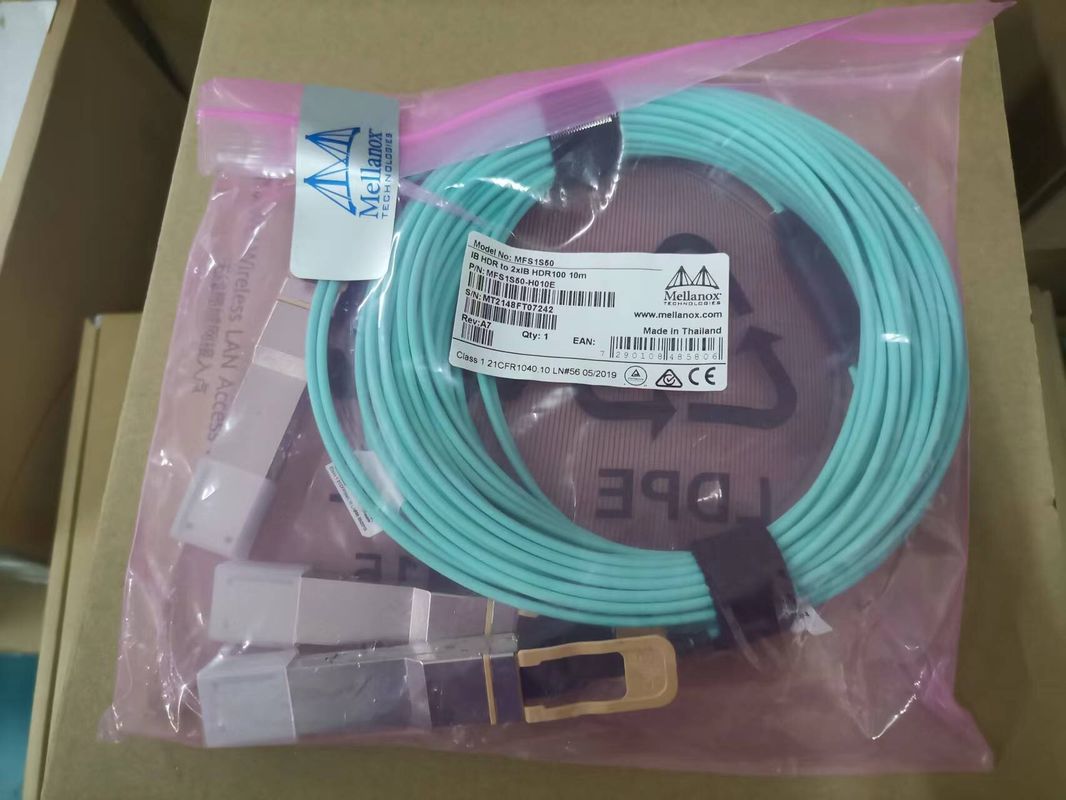

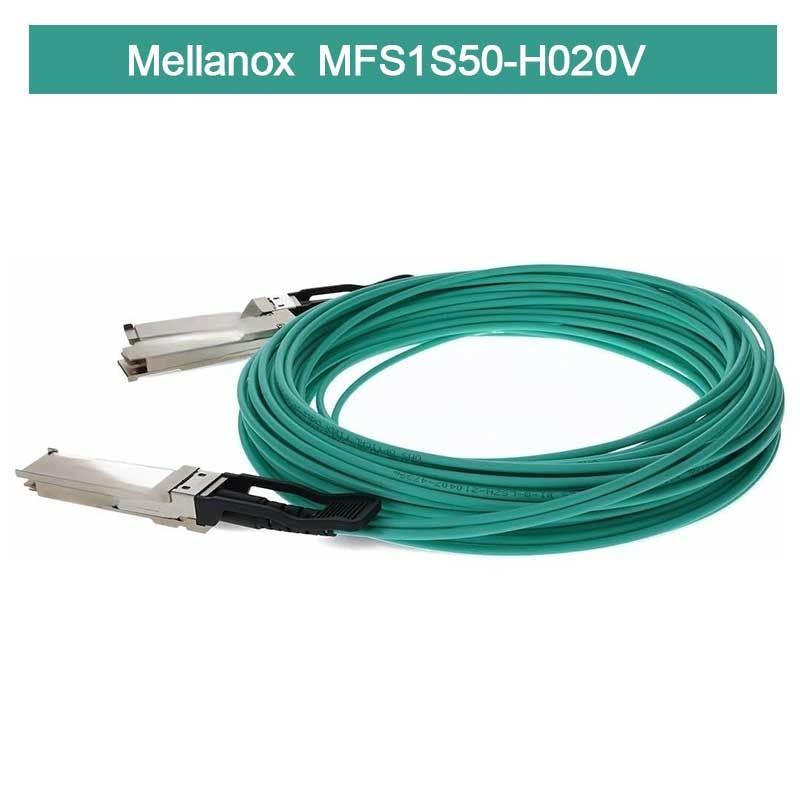

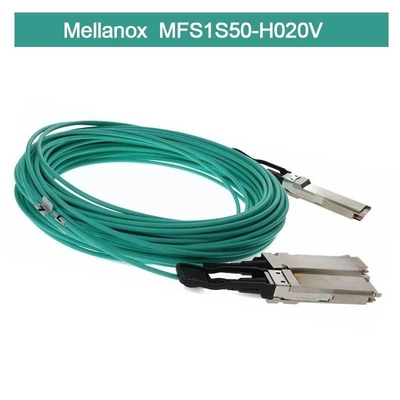

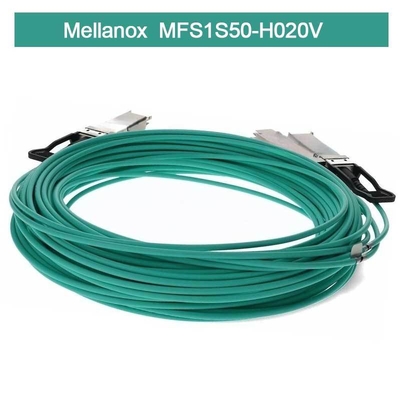

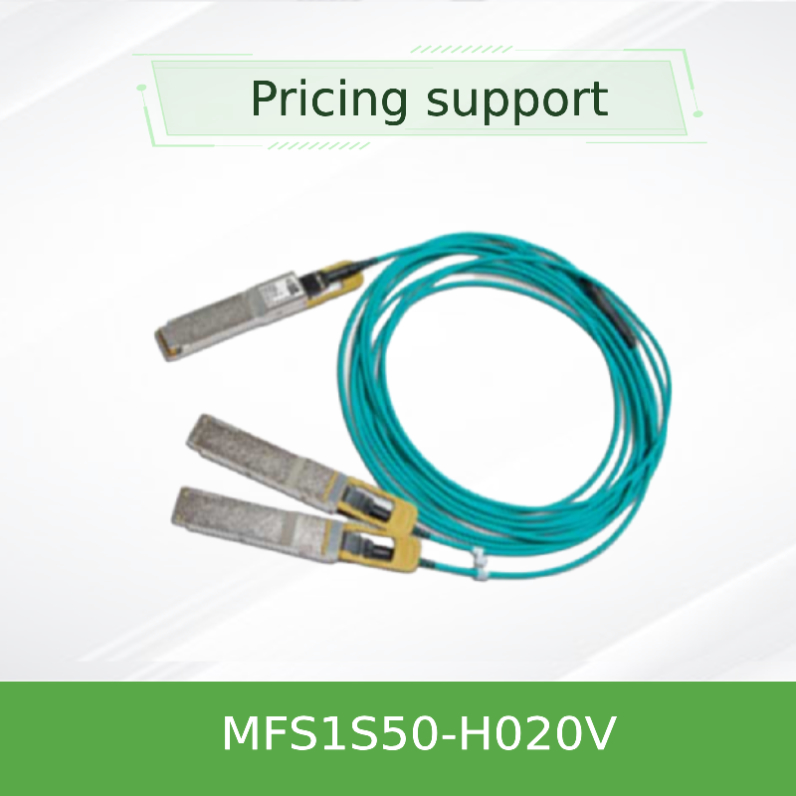

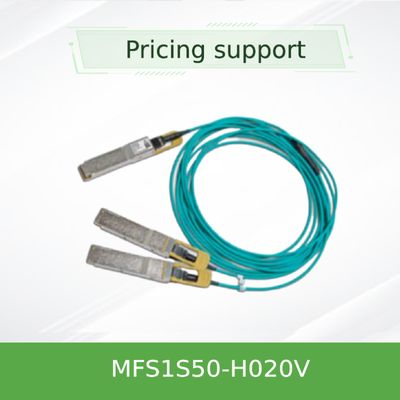

200Gb/s HDR đến 2x100Gb/s HDR100(QSFP56 đến 2xQSFP56) Cáp chia quang MMFActive

Mellanox® MFS1S50-HxxxE là cáp chia quang chủ động (AOC) dựa trên QSFP56 VCSEL (Laser phát ra bề mặt khoang dọc), hiệu quả về chi phí với tốc độ 200Gb/giây đến 2 x 100Gb/giây được thiết kế để sử dụng trong InfiniBand HDR (Tốc độ dữ liệu cao) 200Gb/giây ) hệ thống.

Cáp MFS1S50-HxxxE tương thích với SFF-8665 cho giải pháp có thể cắm QSFP56.Nó cung cấp khả năng kết nối giữa các đơn vị hệ thống với một đầu nối 200Gb/giây ở một bên và hai đầu nối 100Gb/giây riêng biệt ở phía bên kia, chẳng hạn như một bộ chuyển mạch và hai máy chủ.Cáp kết nối các tín hiệu dữ liệu từ từng cặp trong số 4 cặp MMF (Sợi quang đa chế độ) trên một đầu QSFP56 duy nhất với cặp kép của mỗi đầu trong số các đầu đa cổng QSFP56.Mỗi đầu QSFP56 của cáp bao gồm một EEPROM cung cấp thông tin giám sát trạng thái và sản phẩm mà hệ thống máy chủ có thể đọc được.

Thử nghiệm sản xuất nghiêm ngặt đảm bảo trải nghiệm lắp đặt tốt nhất, hiệu suất và độ bền.

Các giải pháp cáp quang hoạt động chất lượng độc đáo của Mellanox cung cấp khả năng kết nối tiết kiệm năng lượng cho các kết nối trung tâm dữ liệu.Chúng cho phép băng thông cổng, mật độ và khả năng cấu hình cao hơn với chi phí thấp và giảm yêu cầu năng lượng trong các trung tâm dữ liệu.

NVIDIA® MFS1S50 là cáp tách quang chủ động (Laser phát ra bề mặt khoang dọc) dựa trên QSFP56 VCSEL, hiệu quả về chi phí với tốc độ 200Gb/giây đến 2 x 100Gb/giây (AOC) được thiết kế để sử dụng trong InfiniBand (IB) HDR 200Gb/giây ( Hệ thống tốc độ dữ liệu cao).

Cáp MFS1S50 tương thích với SFF-8665 cho giải pháp có thể cắm QSFP56.Nó cung cấp khả năng kết nối giữa các đơn vị hệ thống với một đầu nối 200Gb/giây ở một bên và hai đầu nối 100Gb/giây riêng biệt ở phía bên kia, chẳng hạn như một bộ chuyển mạch và hai máy chủ.Cáp kết nối các tín hiệu dữ liệu từ từng cặp trong số 4 cặp MMF (Sợi quang đa chế độ) trên một đầu QSFP56 duy nhất với cặp kép của mỗi đầu trong số các đầu đa cổng QSFP56.Mỗi đầu QSFP56 của cáp bao gồm một EEPROM cung cấp thông tin giám sát trạng thái và sản phẩm mà hệ thống máy chủ có thể đọc được.

Các giải pháp cáp chất lượng độc đáo của NVIDIA cung cấp khả năng kết nối tiết kiệm năng lượng cho các kết nối trung tâm dữ liệu.Nó cho phép băng thông cổng, mật độ và khả năng cấu hình cao hơn với chi phí thấp và giảm yêu cầu năng lượng trong các trung tâm dữ liệu.

Thử nghiệm sản xuất nghiêm ngặt đảm bảo trải nghiệm lắp đặt tốt nhất, hiệu suất và độ bền.

Thông tin đặt hàng

Thông số kỹ thuật tối đa tuyệt đối

Xếp hạng tối đa tuyệt đối là những xếp hạng vượt quá mức có thể xảy ra hư hỏng cho thiết bị.

Hoạt động kéo dài giữa các thông số kỹ thuật hoạt động và xếp hạng tối đa tuyệt đối không nhằm mục đích và có thể gây ra sự xuống cấp vĩnh viễn của thiết bị.

Xếp hạng tối đa tuyệt đối

Thông số kỹ thuật môi trường

Bảng này hiển thị các thông số kỹ thuật môi trường cho sản phẩm.

Thông số kỹ thuật hoạt động

Phần này hiển thị phạm vi giá trị cho hoạt động bình thường.Bộ lọc nguồn điện của bo mạch chủ phải được thiết kế theo khuyến nghị trong Thông số kỹ thuật của Ủy ban SFF.

Thông số kỹ thuật Điện

Ghi chú:

• Nhiều miền đồng hồ chỉ được hỗ trợ trên Rx phía dòng.Phía máy chủ Rx chỉ hỗ trợ một miền đồng hồ.
• Khóa QSFP Tx CDR chỉ có thể xảy ra nếu Tx làn 4 đang truyền dữ liệu.

Xả tĩnh điện (ESD)

Sản phẩm này tương thích với các mức ESD trong môi trường vận hành trung tâm dữ liệu điển hình và được chứng nhận tuân theo các tiêu chuẩn được liệt kê trong Phần Tuân thủ Quy định.Sản phẩm được vận chuyển với nắp bảo vệ trên tất cả các đầu nối để bảo vệ sản phẩm trong quá trình vận chuyển.Trong xử lý và vận hành bình thường của cáp tốc độ cao và bộ thu phát quang, ESD là mối quan tâm trong quá trình cắm vào lồng QSFP của máy chủ/bộ chuyển mạch.Do đó, các biện pháp phòng ngừa xử lý ESD tiêu chuẩn phải được tuân thủ.Chúng bao gồm việc sử dụng dây đeo cổ tay/dây giày được nối đất và sàn ESD ở bất cứ nơi nào cáp/bộ thu phát được rút ra/chèn vào.Phóng điện tĩnh điện ra bên ngoài khung thiết bị chủ sau khi lắp đặt phải tuân theo các yêu cầu về ESD cấp hệ thống.

Xử lý và Làm sạch

Bộ thu phát có thể bị hỏng do tiếp xúc với dòng điện tăng vọt và quá điện áp.Hãy cẩn thận để hạn chế tiếp xúc với các điều kiện được xác định trong Xếp hạng tối đa tuyệt đối.Tuân thủ các biện pháp phòng ngừa xử lý thông thường đối với các thiết bị nhạy cảm với phóng tĩnh điện.Bộ thu phát được vận chuyển với nắp chống bụi trên cả cổng điện và cổng quang.Nắp trên cổng quang phải luôn ở đúng vị trí khi không có cáp quang được kết nối.Đầu nối quang có bề mặt đầu nối lõm, bề mặt này sẽ lộ ra bất cứ khi nào không có cáp hoặc nắp.

Trước khi cắm cáp quang, hãy làm sạch đầu nối cáp để tránh nhiễm bẩn từ nó.Nắp đậy bụi đảm bảo rằng hệ thống quang học luôn sạch sẽ và không cần vệ sinh thêm.Trong trường hợp nhiễm bẩn, nên sử dụng các công cụ và phương pháp làm sạch tiêu chuẩn.Chất lỏng không được áp dụng.

Nhà cung cấp ngăn xếp giải pháp đầy đủ. Chúng tôi cung cấp một cửa duy nhất để kết nối mạng.Từ phần cứng (thiết bị chuyển mạch, NIC, thiết bị kết nối) đến phần mềm (HĐH, quản lý, chương trình cơ sở) và hỗ trợ, danh mục đầu tư đa dạng của chúng tôi sẽ đáp ứng nhu cầu kết nối mạng của bạn. Ngoài mạng, hệ sinh thái của chúng tôi đảm bảo khả năng tương thích với các sản phẩm NVIDIA khác, cũng như các dịch vụ từ các đối tác chính và OEM.

Giảm tải + Hiệu suất cho Máy chủ và Bộ lưu trữ. Dù tăng tốc ứng dụng bằng InfiniBand hoặc RoCE hay cách ly khối lượng công việc chính thông qua DPU, các dịch vụ tăng tốc phần cứng, được xác định bằng phần mềm của chúng tôi đều cho phép bạn dành tài nguyên điện toán và lưu trữ của mình cho các ứng dụng chứ không phải quản lý mạng.

khả năng tương tác

Đối với các cấu hình được thử nghiệm với AOC, vui lòng tham khảo báo cáo chất lượng sản phẩm (SLP) cấp hệ thống.

Tỷ lệ chọn

AOC hỗ trợ chọn tốc độ, được kiểm soát bằng cách ghi vào các thanh ghi 0x57-0x58.Hai bit được chỉ định cho mỗi làn thu trong byte 0x57 (87dec, Rxn_Rate_Select) và hai bit cho mỗi làn phát theo byte 0x58 (88dec, Txn_Rate_Select) để chỉ định tối đa bốn tốc độ bit, như được xác định trong SFF-8636 Rev 2.9.2 Bảng 6 -5 MÃ HÓA XN_RATE_SELECT.Tất cả bốn làn được yêu cầu phải có cùng giá trị chọn tỷ lệ.

Bảng dưới đây chỉ định tốc độ cho từng cài đặt chọn tốc độ.

Tỷ lệ chọn mã hóa

Thông số kỹ thuật cơ
