Cáp quang chủ động NVIDIA MFA1A00-C015 100G QSFP28 MMF 100GbE
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFA1A00-C015 |
| Tài liệu: | MFA1A00-xxxx.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Thời gian dẫn: | Theo cổ phiếu |
| Công nghệ: | Ethernet | Tốc độ tối đa: | 100gbe |
| Chiều dài: | 15m | Loại kết nối: | QSFP28 |
| Làm nổi bật: | Cáp quang chủ động NVIDIA QSFP28,Cáp quang MMF 100GbE,Cáp AOC 100G NVIDIA có bảo hành |
||
Mô tả sản phẩm

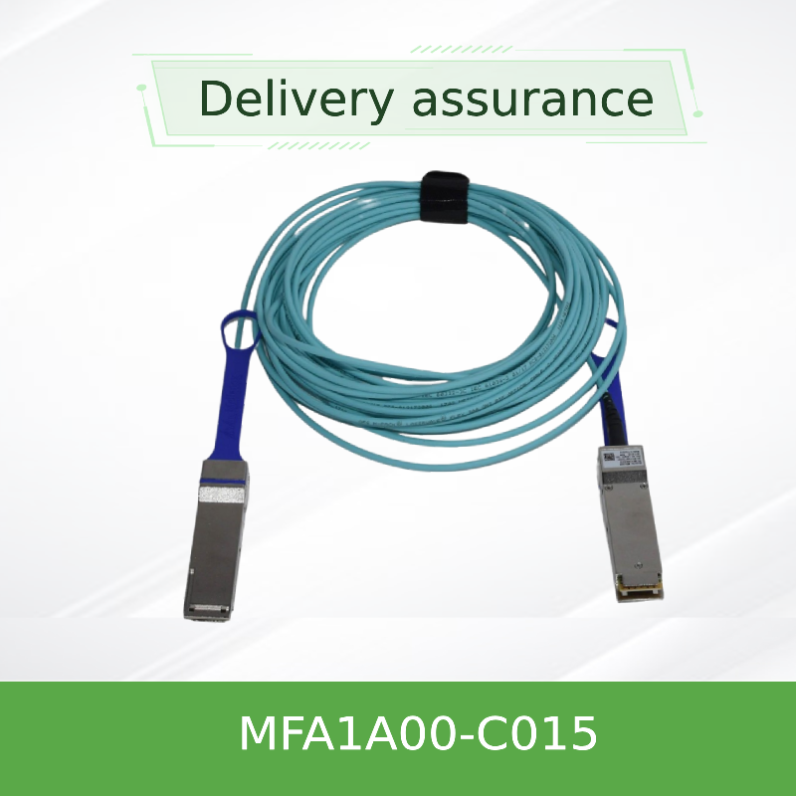

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
Cáp quang hoạt động 100Gb / s QSFP28 hiệu suất cao được thiết kế cho các kết nối liên kết tầm ngắn đến trung bình trong các trung tâm dữ liệu, hỗ trợ các hệ thống 100 Gigabit Ethernet và InfiniBand EDR.
Tổng quan sản phẩm
NVIDIA MFA1A00-C015 là một cáp quang hoạt động dựa trên QSFP28 VCSEL cung cấp băng thông tổng cộng 100Gb / s qua sợi đa chế độ. Nó tích hợp bốn bộ thu quang độc lập ở mỗi đầu,mỗi hoạt động ở mức tối đa 25.78Gb / s với điều chế NRZ. Hoàn toàn phù hợp với tiêu chuẩn SFF-8665 và SFF-8636, cáp này hỗ trợ cài đặt cắm nóng và quản lý I2C với mức tiêu thụ điện thông thường chỉ 2.2W mỗi đầu.
Các đặc điểm chính
- Tốc độ dữ liệu: Tối đa 100Gb/s (4× 25,78Gb/s NRZ)
- Hỗ trợ giao thức: 100GbE, InfiniBand EDR
- Phạm vi: Tối đa 100m trên sợi đa phương thức
- Năng lượng thấp: 2.2W điển hình cho mỗi đầu (với tái định giờ)
- Các yếu tố hình thức QSFP28 có thể cắm nóng, phù hợp với SFF-8665
- Giao diện SFF-8636 I2C với giám sát chẩn đoán kỹ thuật số
- Phạm vi đầu ra Rx có thể lập trình và nhấn mạnh trước, bình đẳng đầu vào Tx
- Phù hợp với RoHS, lớp 1 an toàn laser
Công nghệ & Thiết kế
MFA1A00-C015 sử dụng công nghệ VCSEL ở bước sóng 850nm kết hợp với sợi multimode tốc độ cao.cho phép tính toàn vẹn tín hiệu vượt trộiCáp tích hợp giám sát chẩn đoán kỹ thuật số để theo dõi thời gian thực của sức mạnh quang học, nhiệt độ, điện áp và dòng bias.Tỷ lệ cân bằng Tx có thể lập trình và Rx âm lượng đầu ra / nhấn mạnh trước cho phép điều chỉnh tinh tế cho các điều kiện bảng chủ khác nhau. áo khoác LSZH đảm bảo an toàn trong môi trường trung tâm dữ liệu.
Các hoạt động đặc trưng
- Trung tâm dữ liệu 100GbE: Kết nối các bộ chuyển đổi hàng đầu với máy chủ và hệ thống lưu trữ
- InfiniBand EDR fabric: Cluster tính toán hiệu suất cao đòi hỏi kết nối liên kết độ trễ thấp
- Các nhà cung cấp dịch vụ đám mây: Kết nối 100G hiệu quả về chi phí cho các đám mây công cộng và tư nhân
- Các cụm đào tạo AI / ML: Kết nối băng thông cao, độ trễ thấp cho các hệ thống dựa trên GPU
- Mạng khuôn viên doanh nghiệp: Liên kết tổng hợp giữa các bộ chuyển mạch phân phối và lõi
Khả năng tương thích
Chuyển đổi: loạt NVIDIA Spectrum, loạt NVIDIA Quantum và các chuyển đổi QSFP28 khác hỗ trợ 100GbE hoặc InfiniBand EDR.
Bộ chuyển đổi / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 với cổng QSFP28.
Giao thức: 100GbE (IEEE 802.3bm) và InfiniBand EDR.
Khả năng tương thích phụ thuộc vào hệ thống; tham khảo báo cáo trình độ sản phẩm cấp hệ thống cho các cấu hình đã được xác nhận.
Thông số kỹ thuật
| Parameter | Giá trị |
|---|---|
| Loại sản phẩm | Cáp quang hoạt động (AOC), QSFP28 |
| Tỷ lệ dữ liệu | 100Gb/s (4× 25,78Gb/s NRZ) |
| Loại sợi | Multimode (MMF) |
| Độ dài sóng | 850nm VCSEL |
| Phạm vi (OM3/OM4) | Tối đa 100m |
| Điện áp cung cấp | 3.3V (3.135V - 3.465V) |
| Phân tán năng lượng (bằng đầu, không có tái tạo) | 1.5W điển hình / 1.8W tối đa |
| Phân tán năng lượng (mỗi đầu, với tái tạo) | 2.2W điển hình / 2.5W tối đa |
| Nhiệt độ khoang hoạt động | 0 °C đến 70 °C |
| Nhiệt độ lưu trữ | -40 °C đến 85 °C |
| Độ ẩm tương đối (hoạt động) | 5% - 85% |
| Loại kết nối | QSFP28 (hợp với SFF-8665) |
| Giao diện quản lý | I2C (SFF-8636) với DDM |
| Chẩn đoán kỹ thuật số (DDM) | Tx/Rx công suất, nhiệt độ, điện áp, dòng bias |
| Tỷ lệ lỗi bit (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Quy định | CB, cTUVus, CE, FCC lớp A, ICES, RCM, VCCI, laser lớp 1 |
| Chiều dài (C015) | 15 mét. |
Tiêu thụ năng lượng thay đổi dựa trên cấu hình retiming. Đối với tốc độ bit thấp hơn (không có retiming), tiêu thụ năng lượng được giảm.
Hướng dẫn lựa chọn
| Số phần đặt hàng | Mô tả | Chiều dài | Nghị định thư |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
Đối với các biến thể InfiniBand EDR, sử dụng loạt MFA1A00-Exxx. Đối với 100GbE, sử dụng loạt MFA1A00-Cxxx. Các chiều dài khác có sẵn theo yêu cầu.
Ưu điểm
- Vận tải mở rộng: dài hơn đáng kể so với DAC đồng thụ động, lên đến 100m
- Tiêu thụ năng lượng thấp: 2,2W mỗi đầu làm giảm ngân sách năng lượng trung tâm dữ liệu tổng thể
- Hỗ trợ tốc độ linh hoạt: Chọn lại thời gian hỗ trợ cả 25G và tốc độ bit thấp hơn
- Tính toàn vẹn tín hiệu mạnh mẽ: Sự cân bằng có thể lập trình và tái định giờ đảm bảo hiệu suất liên kết đáng tin cậy
- Việc triển khai dễ dàng: Các yếu tố hình thức QSFP28 có thể cắm nóng với khóa kéo đẩy
- Chẩn đoán kỹ thuật số: Giám sát thời gian thực về sức khỏe và hiệu suất liên kết
Câu hỏi thường gặp
Q: Sự khác biệt giữa AOC và DAC là gì?
A: AOC (Active Optical Cable) sử dụng sợi quang với bộ thu nhập tích hợp để đạt được phạm vi dài hơn (lên đến 100m) so với DAC đồng thụ động (thường ≤5m),trong khi cung cấp trọng lượng thấp hơn và miễn dịch EMI tốt hơn.
Q: Tôi có thể sử dụng cáp này với InfiniBand EDR chuyển đổi?
Đáp: Có, dòng MFA1A00 hỗ trợ cả InfiniBand EDR (Dòng E) và 100GbE (Dòng C).
Q: Sự khác biệt giữa C-series và E-series là gì?
A: Dòng C được tối ưu hóa cho các ứng dụng 100GbE, trong khi dòng E được tối ưu hóa cho InfiniBand EDR. Cả hai đều sử dụng cùng một phần cứng vật lý nhưng có thể có cấu hình firmware khác nhau.
Hỏi: Khoang uốn cong tối thiểu của dây cáp này là bao nhiêu?
A: bán kính uốn cong tối thiểu là 30 mm.
Hỏi: Cáp có thể cắm nóng không?
A: Có, nó hoàn toàn có thể cắm nóng và hỗ trợ chèn trực tiếp / tháo mà không cần tắt hệ thống chủ.
Hỏi: tiêu thụ năng lượng là bao nhiêu nếu không dùng lại thời gian?
A: Không có thời gian tái sử dụng, tiêu thụ điện là 1,5W điển hình cho mỗi đầu, làm cho nó lý tưởng cho các ứng dụng tốc độ thấp hơn hoặc nhạy cảm với điện.
Các biện pháp phòng ngừa khi sử dụng
- Giữ các nắp bụi bảo vệ trên các đầu nối cho đến khi lắp đặt để ngăn ngừa ô nhiễm
- Sử dụng các chất tẩy rửa kết nối quang được phê duyệt trước khi giao phối để đảm bảo mất mát chèn thấp
- Tránh uốn cong cáp chặt hơn bán kính uốn cong tối thiểu 30 mm
- Theo dõi các biện pháp phòng ngừa ESD tiêu chuẩn trong quá trình lắp đặt và xử lý
- Không kéo các kết nối; sử dụng kéo-tab hoặc khóa để chèn / loại bỏ
Về Tập đoàn Hong Kong Starsurge
Hồng Kông Starsurge Group Co., Limited là một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.chúng tôi đã phục vụ khách hàng trên toàn thế giới với thiết bị mạng bao gồm chuyển đổi, NICs, điểm truy cập không dây, bộ điều khiển, cáp, và mô-đun quang học. kinh nghiệm của chúng tôi bán hàng và các nhóm kỹ thuật hỗ trợ các ngành công nghiệp đa dạng như chính phủ, y tế, sản xuất, giáo dục,Chúng tôi cung cấp các giải pháp tùy chỉnh, hậu cần toàn cầu và hỗ trợ đa ngôn ngữ - tất cả đều được xây dựng dựa trên cam kết khách hàng đầu tiên về độ tin cậy, hiệu suất và khả năng mở rộng.
Những sự thật chính
| Số phần | MFA1A00-C015 |
| Các yếu tố hình thức | QSFP28 (SFF-8665) |
| Tỷ lệ dữ liệu | 100Gb/s (4×25G NRZ) |
| Chiều dài | 15 m |
| Nghị định thư | 100GbE |
| Năng lượng (với thời gian lại) | 2.2W điển hình / cuối |
| Thể tiếp cận | Tối đa 100m |
| áo khoác | LSZH, Aqua |
Ma trận tương thích
| Loại thiết bị | Các nền tảng được hỗ trợ |
|---|---|
| Chuyển đổi Ethernet | NVIDIA Spectrum SN2000/SN3000/SN4000 series, thiết bị chuyển đổi 100G của bên thứ ba |
| InfiniBand Switch | NVIDIA Quantum, SB7800, SB7900 series (với các biến thể E-series) |
| Bộ điều hợp / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Bên thứ ba | Chuyển đổi được trang bị QSFP28 hỗ trợ 100G (kiểm tra sự phù hợp) |
Danh sách kiểm tra người mua
- Xác nhận cổng chuyển đổi / bộ điều hợp của bạn hỗ trợ QSFP28 và 100G NRZ
- Kiểm tra chiều dài cáp cần thiết (C015 = 15m)
- Đảm bảo hệ thống của bạn hỗ trợ giao thức yêu cầu (100GbE hoặc InfiniBand EDR)
- Xác định xem có yêu cầu tái định kỳ cho ứng dụng của bạn không (được bật mặc định cho 100G)
- Kiểm tra ngân sách năng lượng và làm mát cho module QSFP28
- Xem lại báo cáo trình độ hệ thống cho các cấu hình đã được xác nhận
